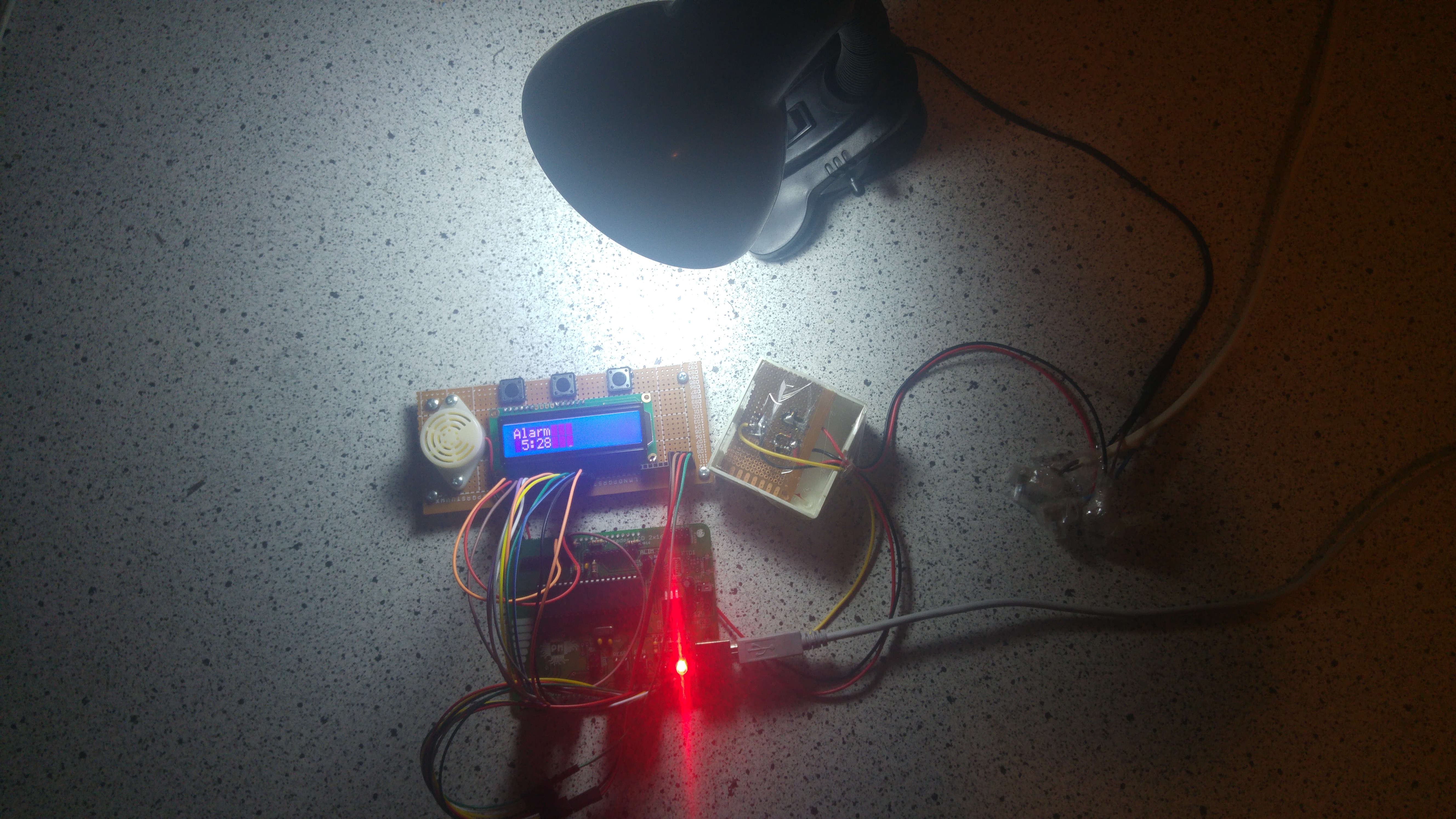

Proiectul consta in realizarea unei alarme capabile sa declanseze aprinderea unei lampe ca modalitatea alternativa de a trezi din somn persoana care o foloseste(plecand de la premisa ca lampa este pozitionata spre acesta). Daca utilizatorul nu opreste lumina in timp util, atunci se va declansa si difuzorul.

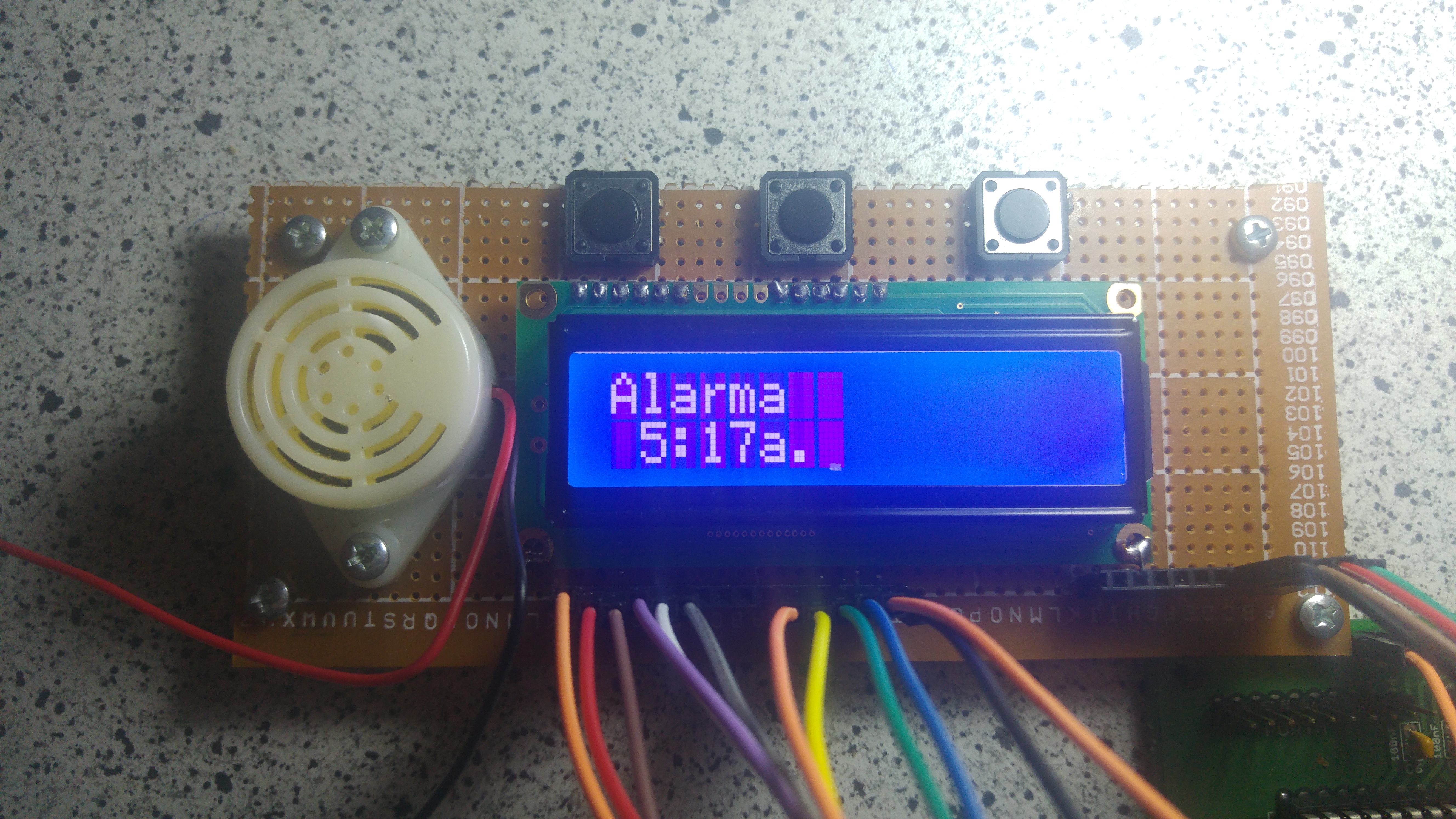

Utilizatorul va interactiona cu alarma folosind 3 butoane.

Butonul 1 - face toggle intre setarea orelor si a minutelor

Butonul 2 - incrementeaza selectia

Butonul 3 - setare alarma/stop

Lista piese

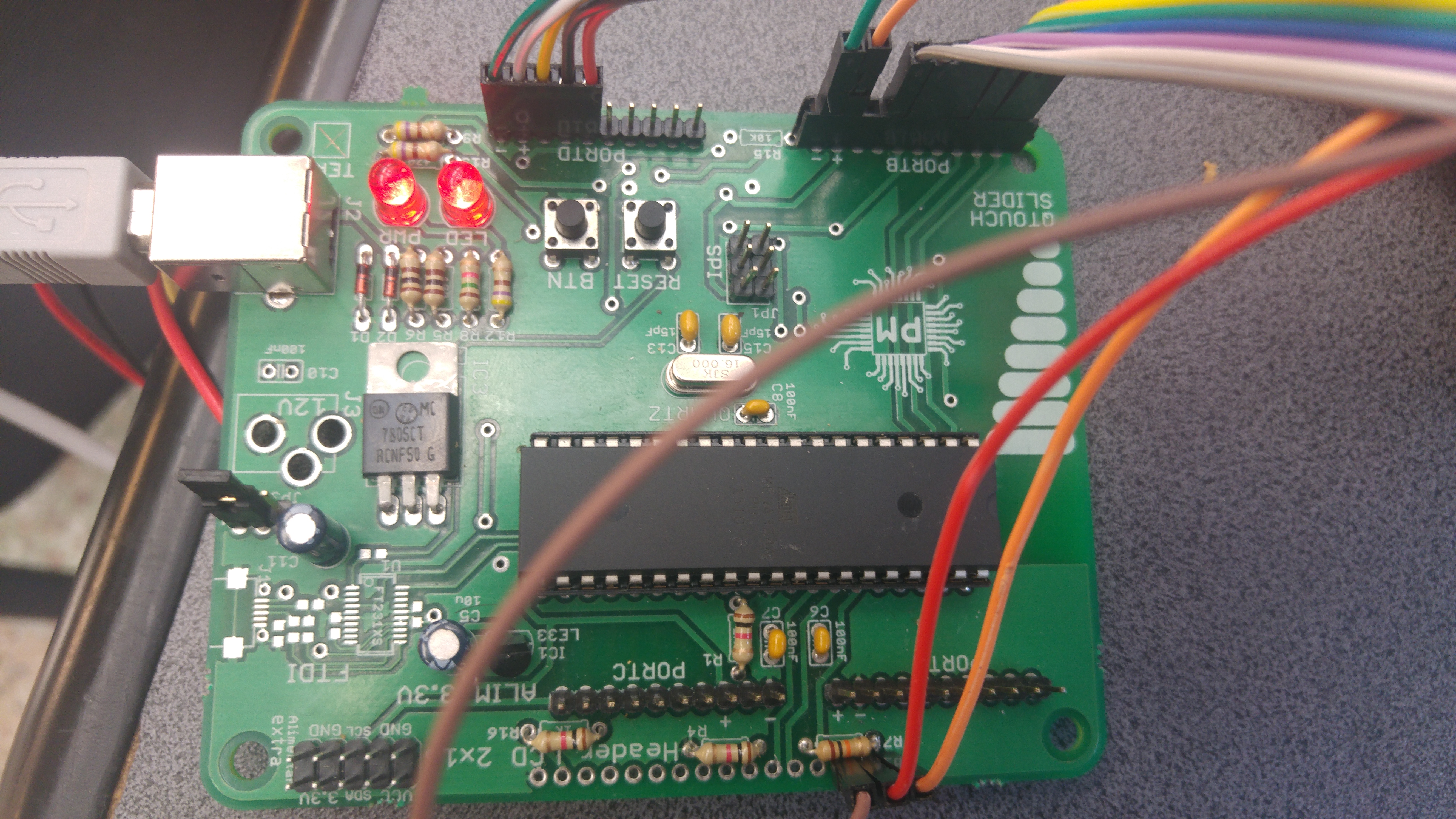

• ATMEGA324A-PU
• Conector USB B Cvilux
• 16MHZ QMIM0161
• Dioda Zener
• LED EL333
• K1X10 WSL040
• K2X10
• PUSHBUTTON
• 100R
• 470R
• 1K5
• 10K
• 100nF
• 15pF KEPF015
• Soclu DIP40 dil40emf
• Jumper
• Releu HWE JRC-21f
• Buzzer
• Display 2×16
• Lampa

Mediu de dezvoltare

• Programmers Notepad
• BootloaderHID

Desi lampa este conectata la releu, aceasta nu comuta impreuna cu el; este mereu aprinsa. Nu am reusit sa indentific motivul asa ca voi incerca sa obtin efectul dorit cu alt releu.

A fost unul din cele mai interesante proiecte facute in cadrul facultatii.

M-a determinat sa dau comanda de hardware-ul necesar construirii unei masina ce poate fi comandata prin bluetooth ca viitor proiect:)

Codul sursa

mistreanu_ionut333cb.zip

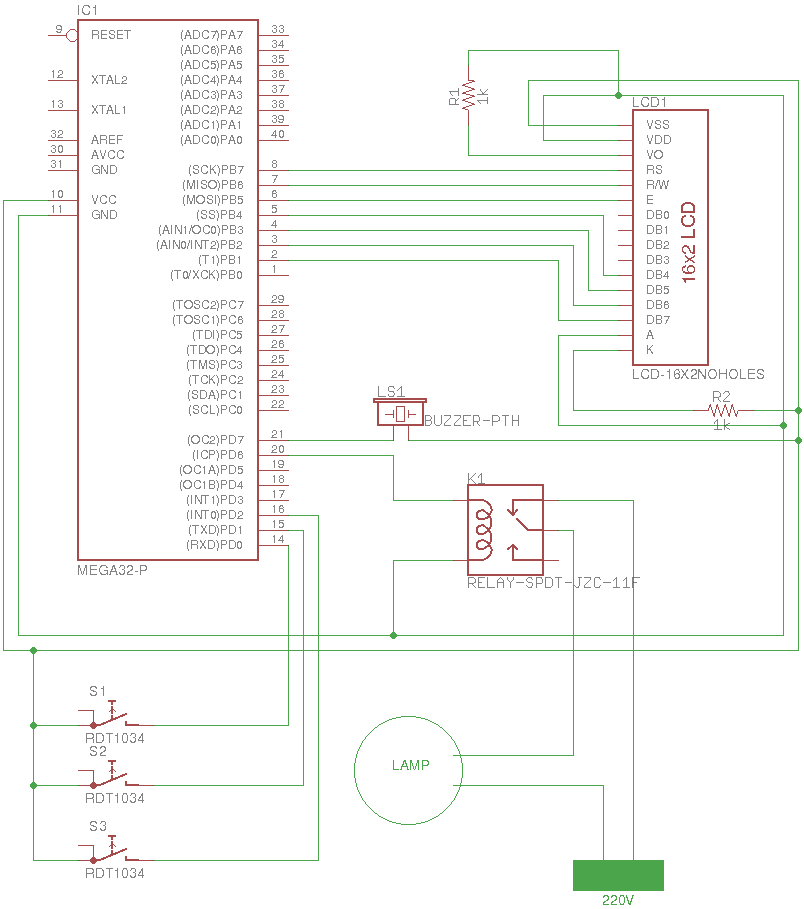

Schema Electrica

mistreanu_ionut_alarma.sch
