Incuietoare reprogramabila
Introducere
Prezentarea pe scurt a proiectului vostru:
- incuietoare care se poate deschide numai la introducerea codului specific pe un numpad si la cerere se poate reprograma pentru a functiona cu alt cod
- incuietoarea poate fi utilizata pentru securizarea usilor si a seifurilor
- ideea este mentinerea securitatii unui spatiu in cazul aflarii codului de intrare
- util ca proiect incipient in domeniul securitatii si sigurantei bunurilor si a spatiilor

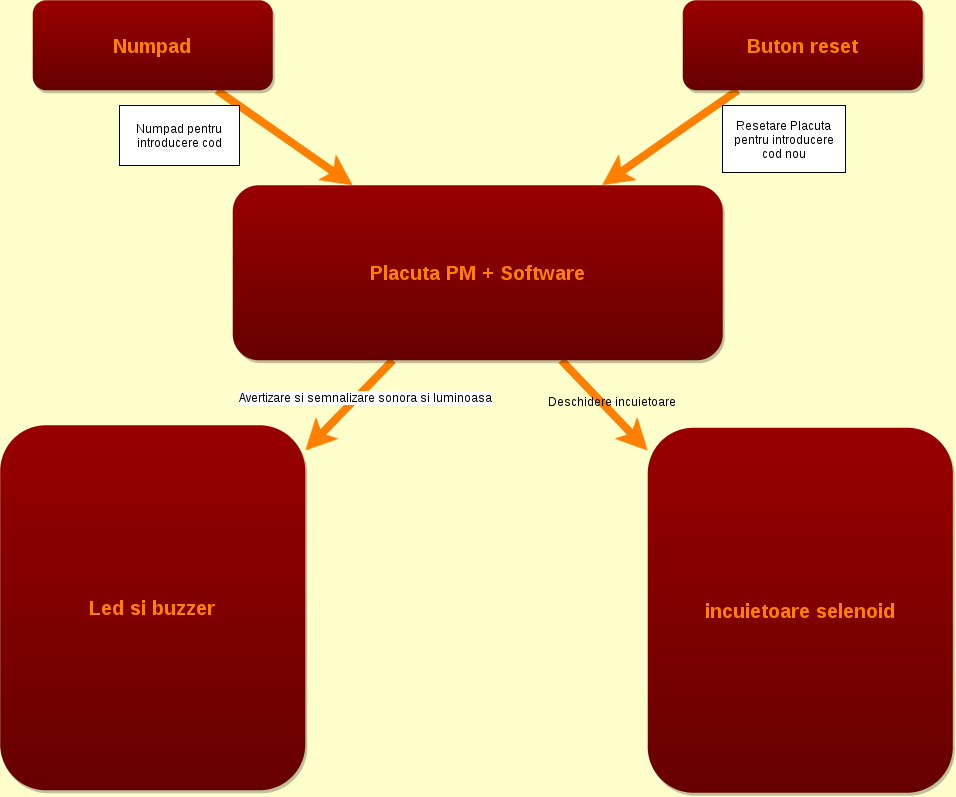

Descriere generală
Hardware Design
Lista de piese
- Placa PM 2016 8 lei
- Componenente de baza PM 2016 36 lei
- 1x Microcontroller ATMEGA324PA-PU
- 1x Soclu microcontroller
- 2x Diode ZENER
- 2x Condensator 100nF
- 2x Condensator 15pF
- 1x Rezistenta 10K
- 1x Rezistenta 1.5K
- 2x Rezistente 100K
- 3x Rezistente 470K
- 2x Push Button
- 1x Quartz
- 9x Fire de legatura (de acasa)
- 2x Led de acasa
- 2x baterii 9v, (una pentru placa, cealalta de rezerva) 9 lei
- Tranzistor TIP122 Brick, 5A , 100V Link:tranzistor-tip122-brick 15 lei
- incuietoare MULTICOMP - MCSMO-0630S12STD - SOLENOID, OPEN FRAME, PUSH, 12V 2008797 45 lei
- 20x fire tata-mama 20 lei
- 1x mini-breadboard (de acasa)

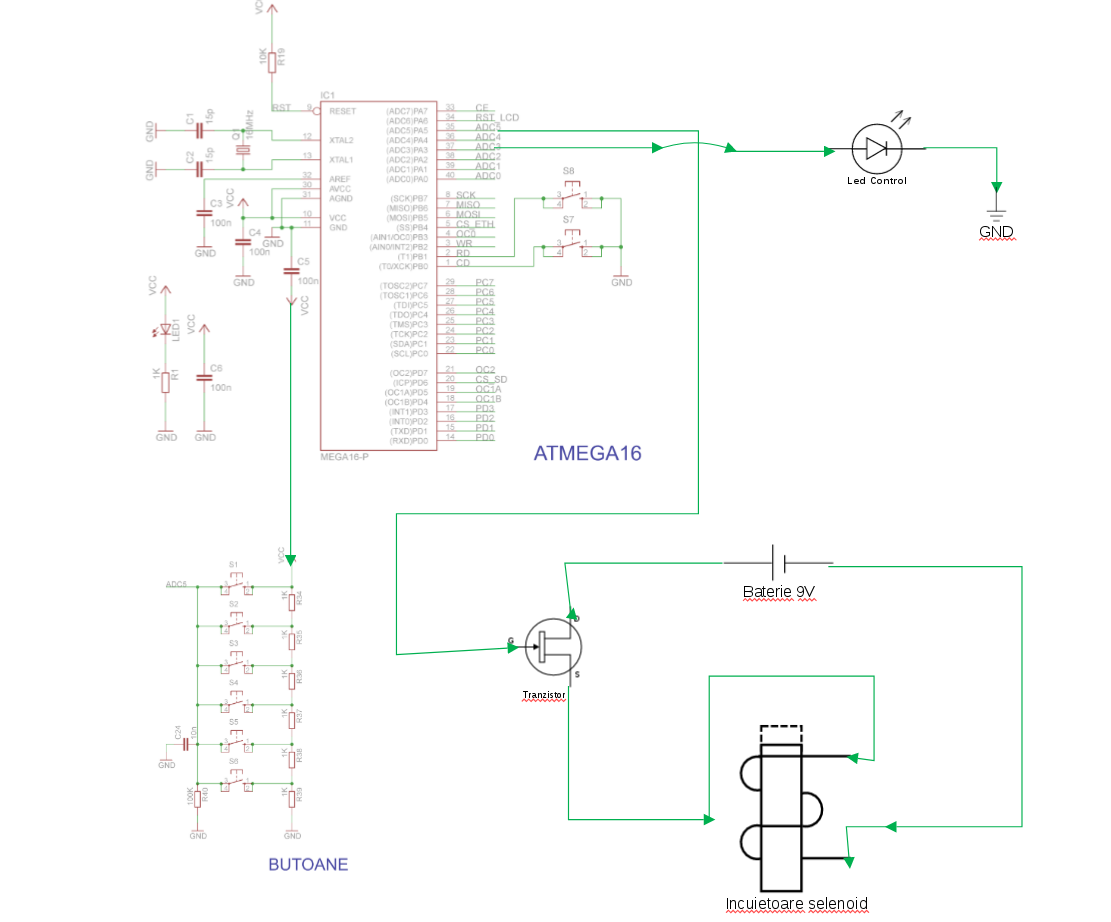

- scheme electrice
<imgcaption image1|>
</imgcaption>
- diagrame de semnal
- rezultatele simulării
Software Design
Mediu de dezvoltare
- sublime-text(Linux)
- BootloaderHID
Biblioteci
- <avr/io.h>
- <util/delay.h>
Surse
- proiectul include un singur fisier sursa(se va completa dupa PM Fair
Algoritmi folositi
- recunoasterea de butoane apasate intr-o anumita ordine
- implementare primitiva de stack in C
Rezultate Obţinute

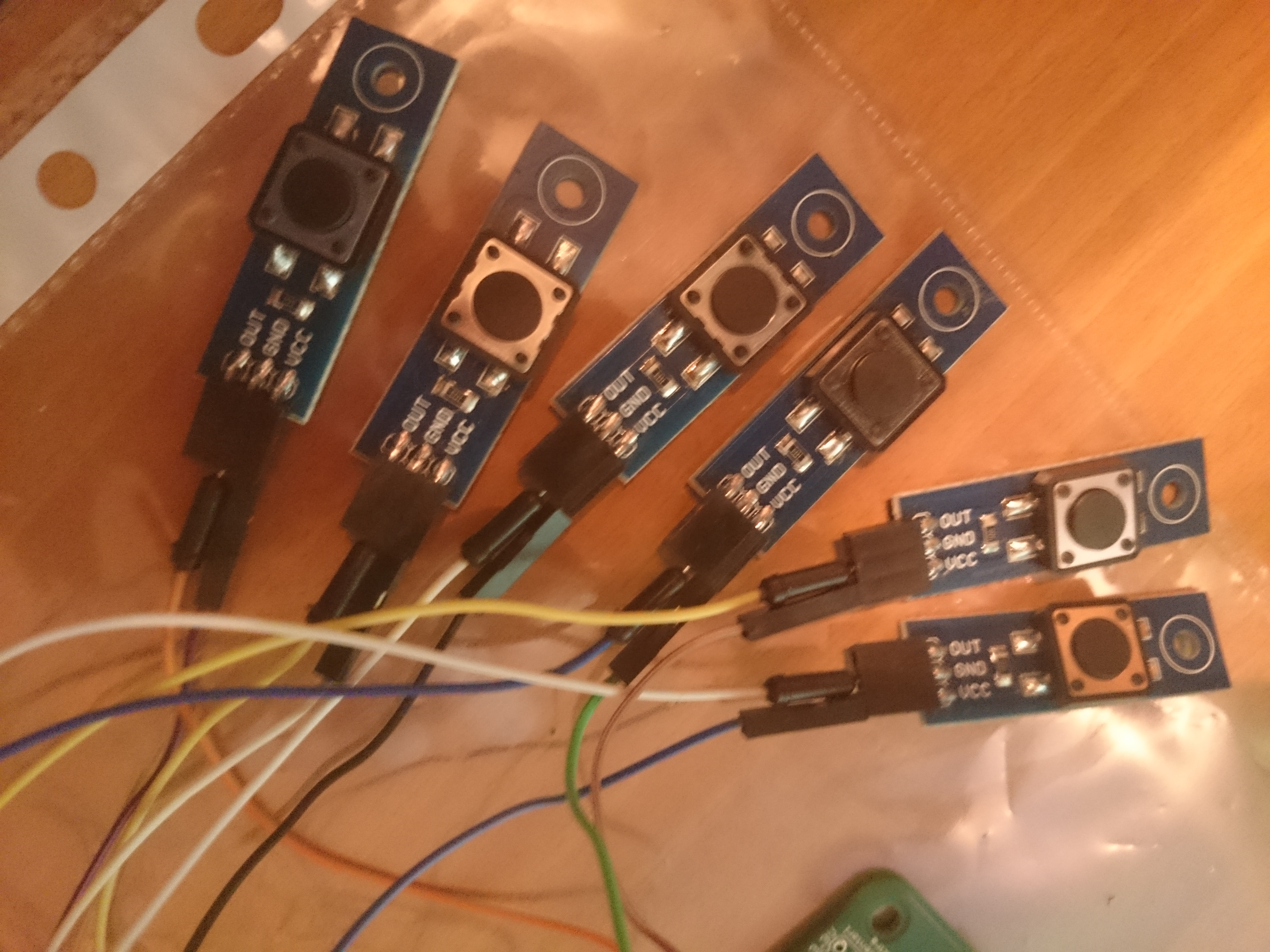

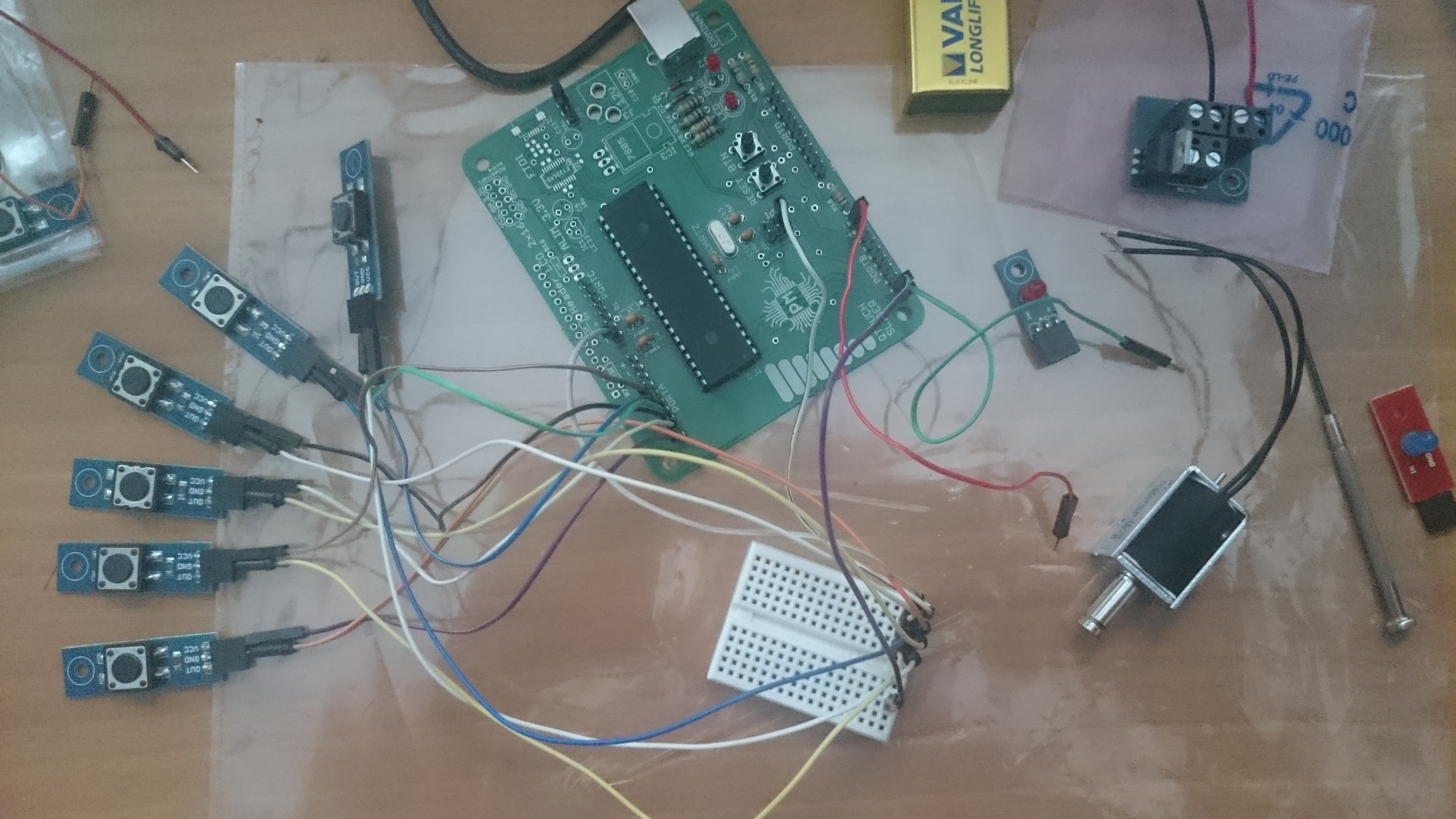

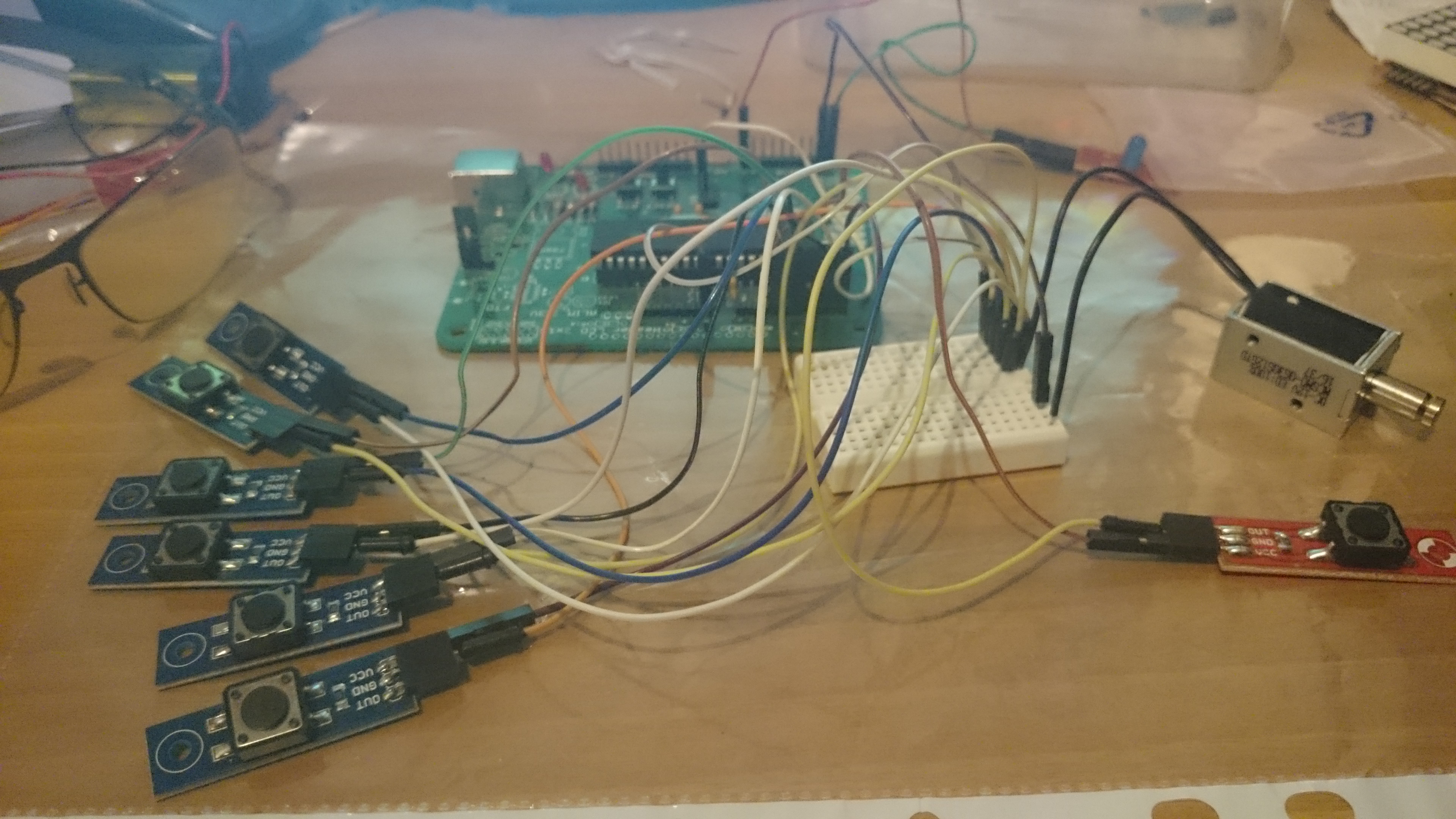

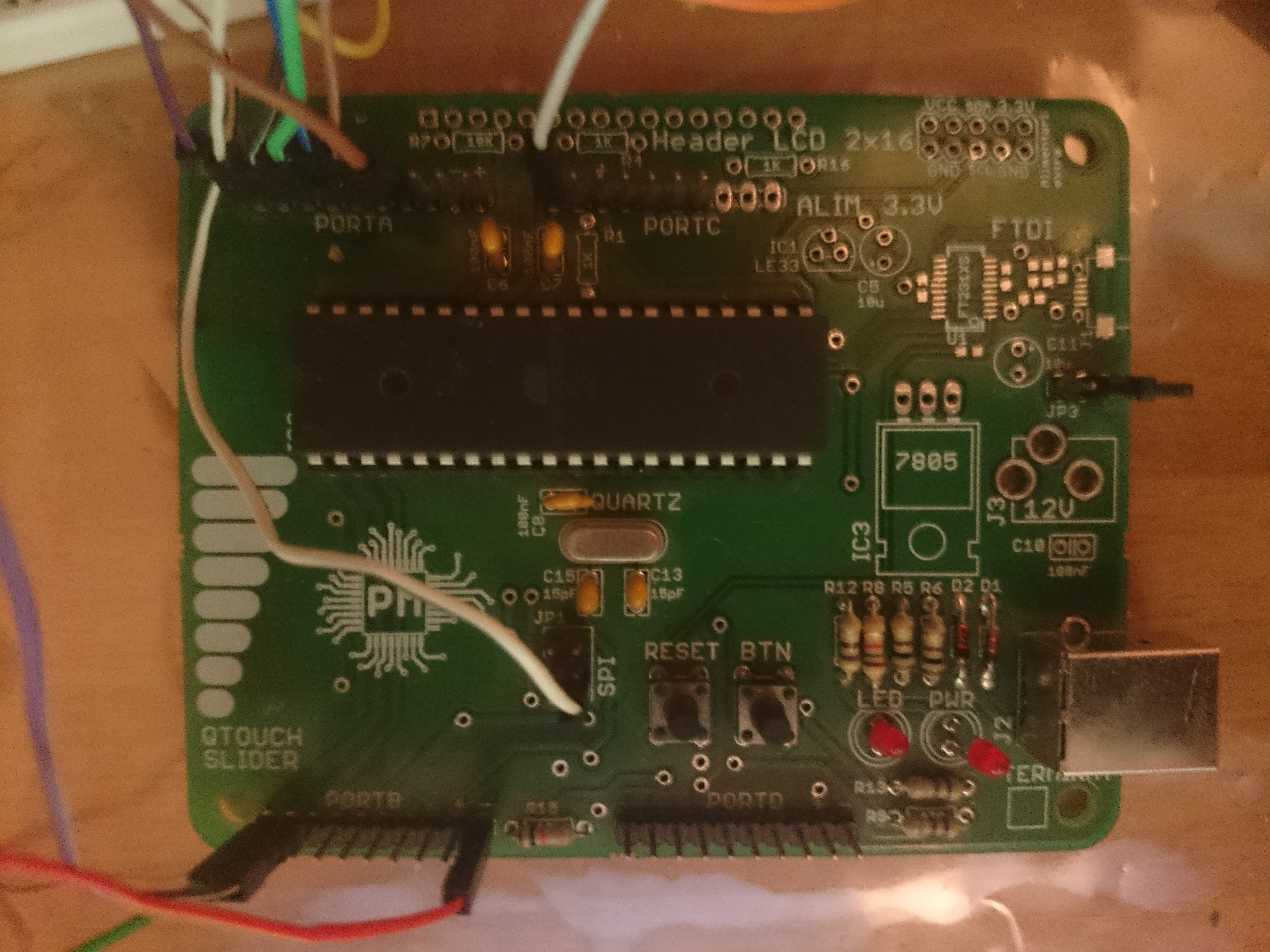

Pana in Prezent (Varianta cu 6 butoane)
<imgcaption image1|>
</imgcaption>
<imgcaption image2|>
</imgcaption>
<imgcaption image3|>
</imgcaption>
<imgcaption image1|>
</imgcaption>
Concluzii
Partea de software este una destul de simpla, nefiind necesar cod complex pentru acest proiect. As putea sa spun ca partea cea mai grea la acest proiect este wire-managementul, care deseori s-a dovedit un adevarat impediment in costruirea si testarea proiectului.
