Cătălin-Ionuț PÂRCIOAGĂ (67105) - LED Sphere
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Ideea a pornit de la faptul că mi s-au părut interesante jocurile de lumini posibile cu leduri și inițial optasem pentru cubul de leduri, apoi am descoperit sfera de leduri care mi s-a părut mai interesantă.Este vorba despre o sferă cu 64 de leduri și un card SD care conține fișiere în format WAV după care se poate face sincronizarea luminilor.
Descriere generală
Schema bloc:
Hardware Design
Listă piese:
| Componente | Bucăți |
|---|---|
| Led | 64 |
| Difuzor | 1 |
| card SD | 1 |
| slot cardSD | 1 |
| furtun transparent | 4-6 m |
| cablu UTP | 4-6 m |
| rezistențe 62ohmi | 8 |
| rezistențe 10K | 8 |
| bandă | |
| barete mama | 4 |
| tranzistori BC 337-40 | 8 |
| condensator 100microF | 1 |
| difuzor | 1 |
| plăcuță test | 1 |
Scheme
Cititor de card - preluată din laboratorul 4
Difuzor - preluată din schema plăcii de laborator
Software Design
Mediu de dezvoltare: Programmer's Notepad
Compilator: WinAvr
Am pornit de la ce am realizat la laboratorul 4. Voi folosi un algoritm bazat pe analiza eșantioanelor din fișierele wav pentru animațiile ledurilor în ritmul muzicii.
Rezultate Obţinute
Concluzii
Datorită acestui proiect am învățat:
- să folosesc un pistol de lipit / letcon;
- să îmi dezvolt îndemânarea;
- am realizat că se pot face lucruri complexe cu o plăcuță având în vedere că avem la dispoziție multe module și biblioteci folositoare;
- să fac scheme în Eagle.
Download
Jurnal

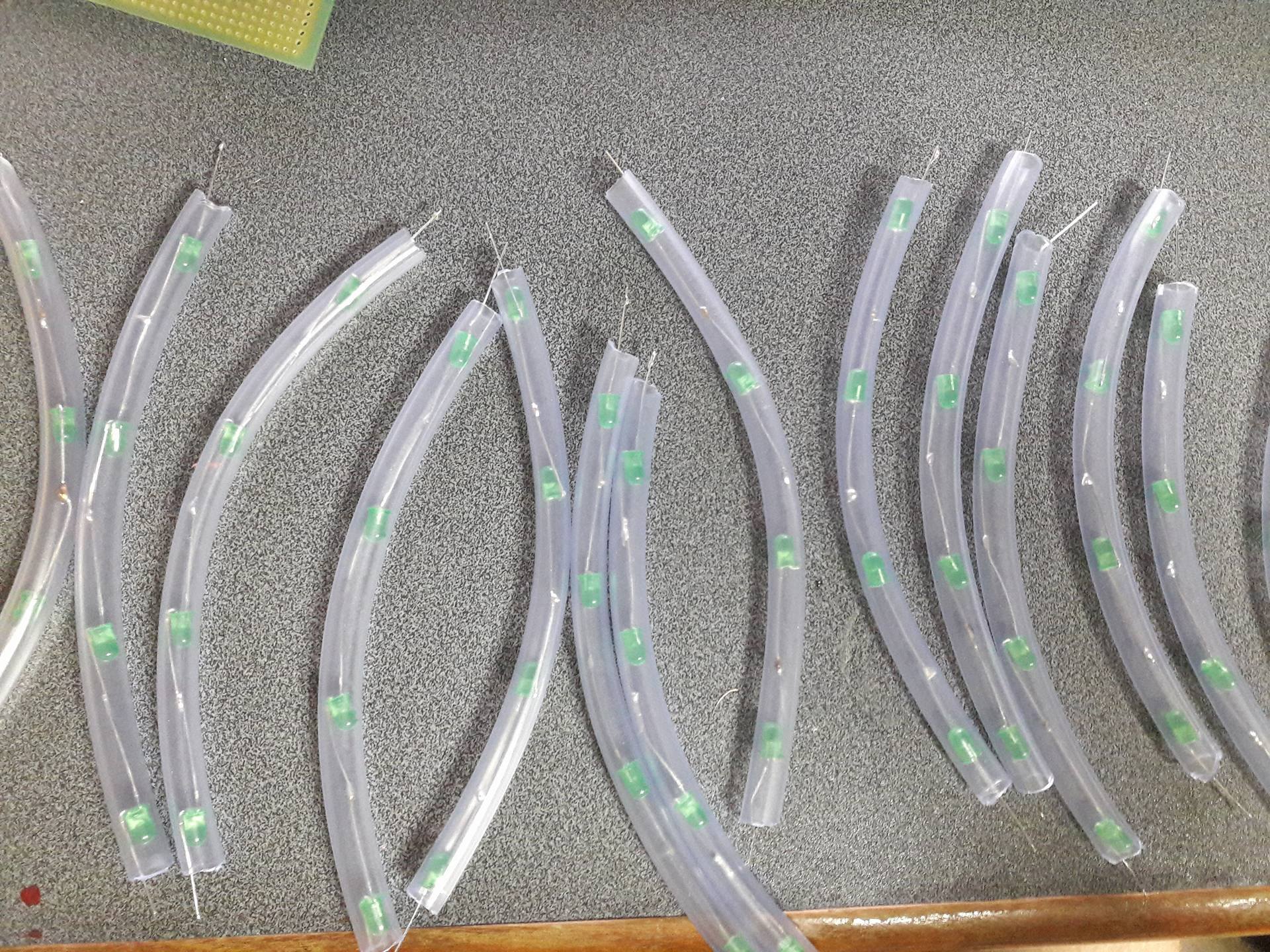

Pregătirea ledurilor pentru a forma sfera

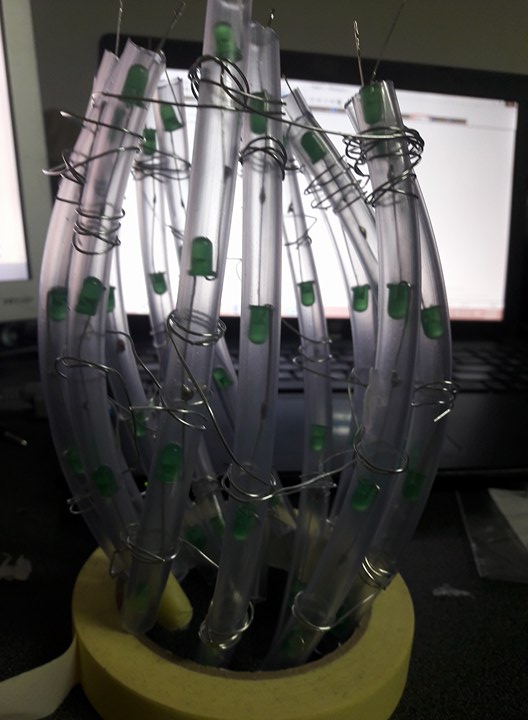

Așa-zisa sferă

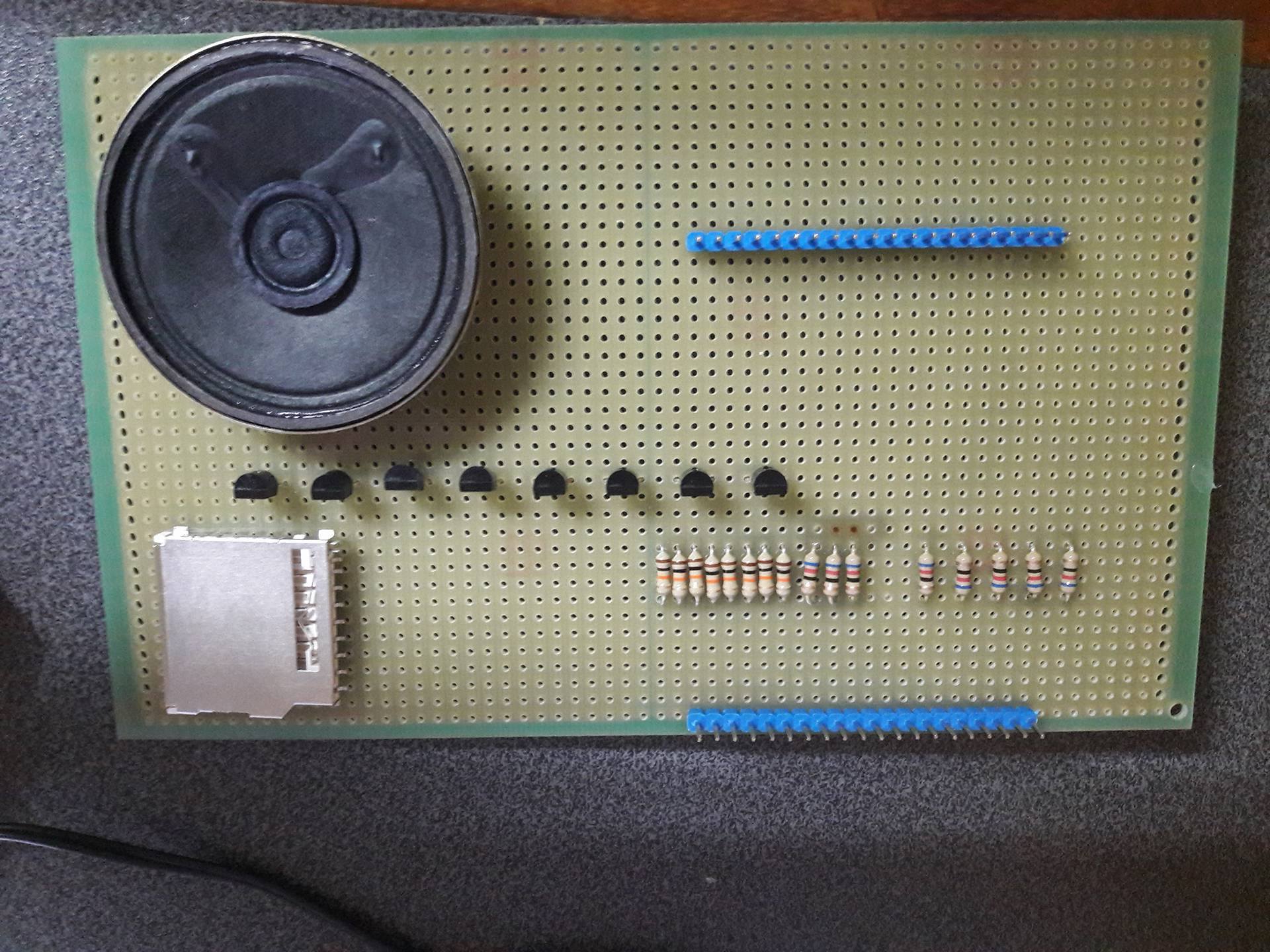

Formă mai incipientă a proiectului

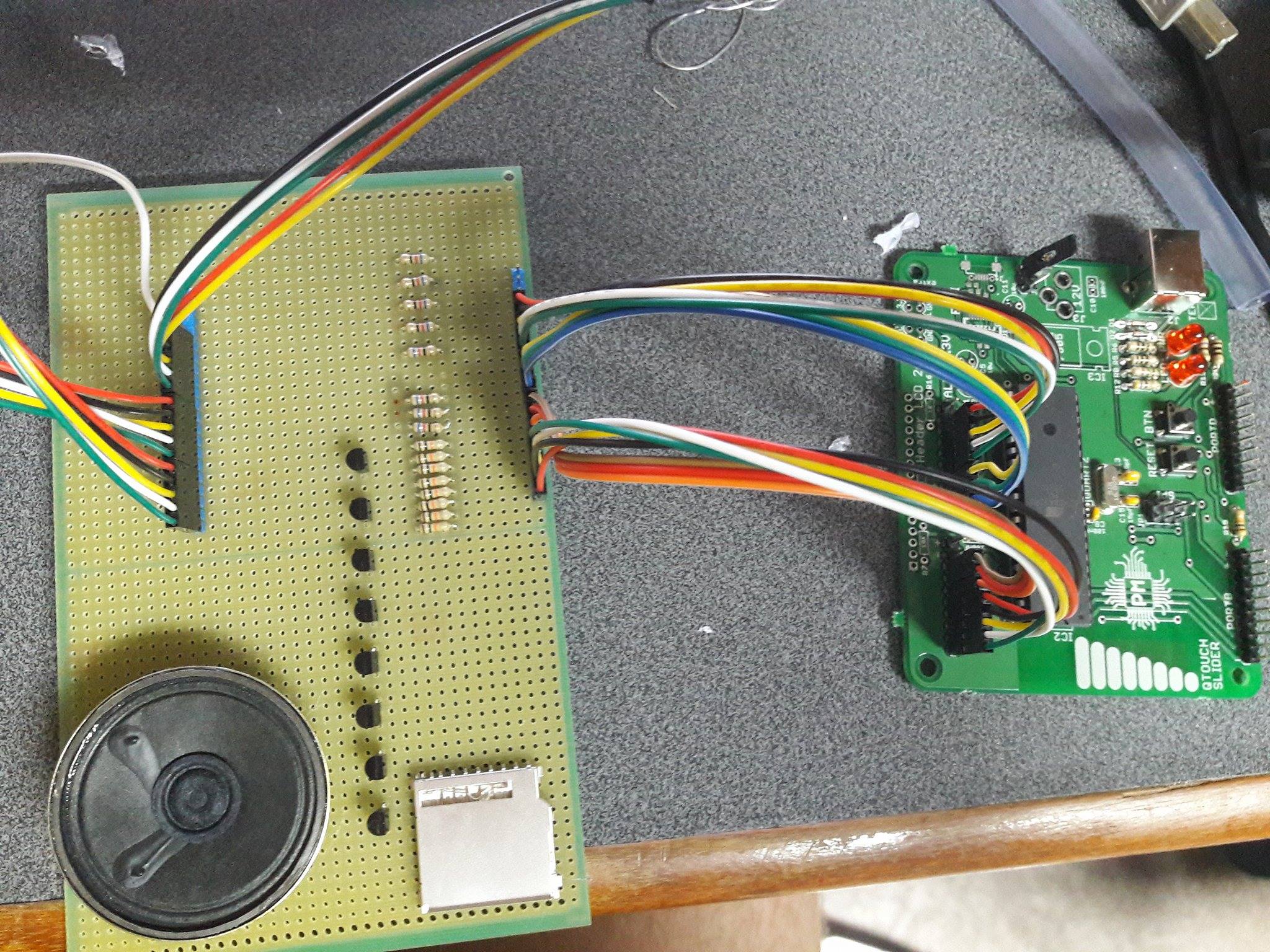

Punctul curent
Bibliografie/Resurse
- Datasheet ATmega 324PA http://cs.curs.pub.ro/wiki/pm/_media/doc8272.pdf
- Laborator 4 http://cs.curs.pub.ro/wiki/pm/lab/lab4
Documentația în format PDF
