Cristian-Mihai DIMA - Tic-Tac-Toe

Autorul poate fi contactat la adresa: cristian_mihai.dima@stud.acs.upb.ro

Introducere

Proiectul reprezinta unui joc de X si 0 pe un LCD de Nokia 3310.

Jocul va avea functii de singleplayer (doua nivele de dificultate - vs CPU) sau multiplayer (P1 vs P2).

Am pornit de la ideea ca un astfel de microcontroller ar fi potrivit pentru o consola portabila de jocuri (vezi Nintendo Game Boy) si un punct bun de inceput este un joc clasic precum X si 0 care poate fi jucat atat contra “calculatorului” (singleplayer) cat si contra unui coleg (multiplayer), nu doar singur ca in cazul Snake.

Utilitate: te joci in timpul liber (sau la cursuri ).

Descriere generală

Jucatorul se va putea deplasa pe tabla de X si 0 cu 4 butoane (sageti). Alte doua butoane vor putea fi folosite pentru select (A) sau back (B).

Mod de functionare:

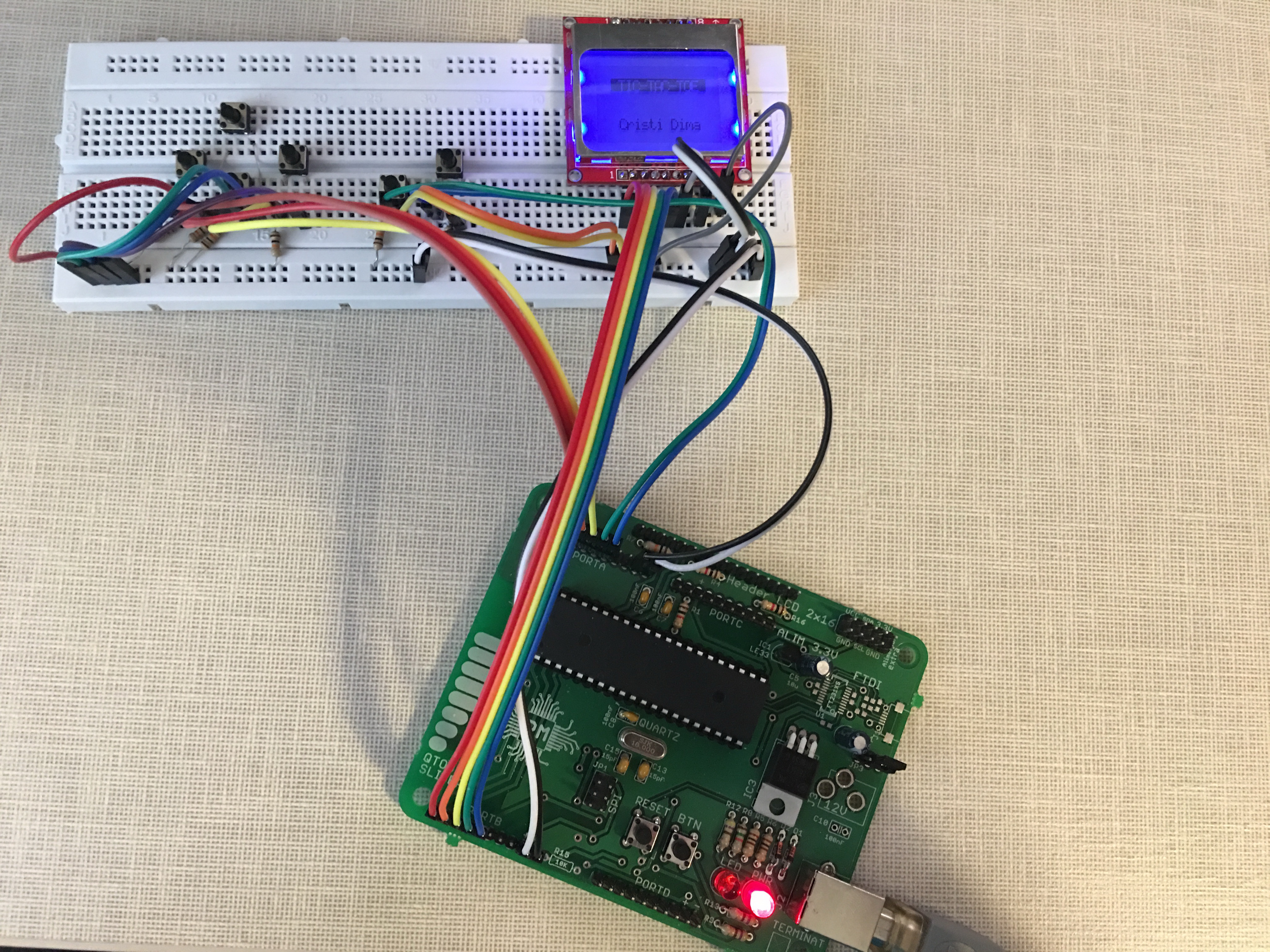

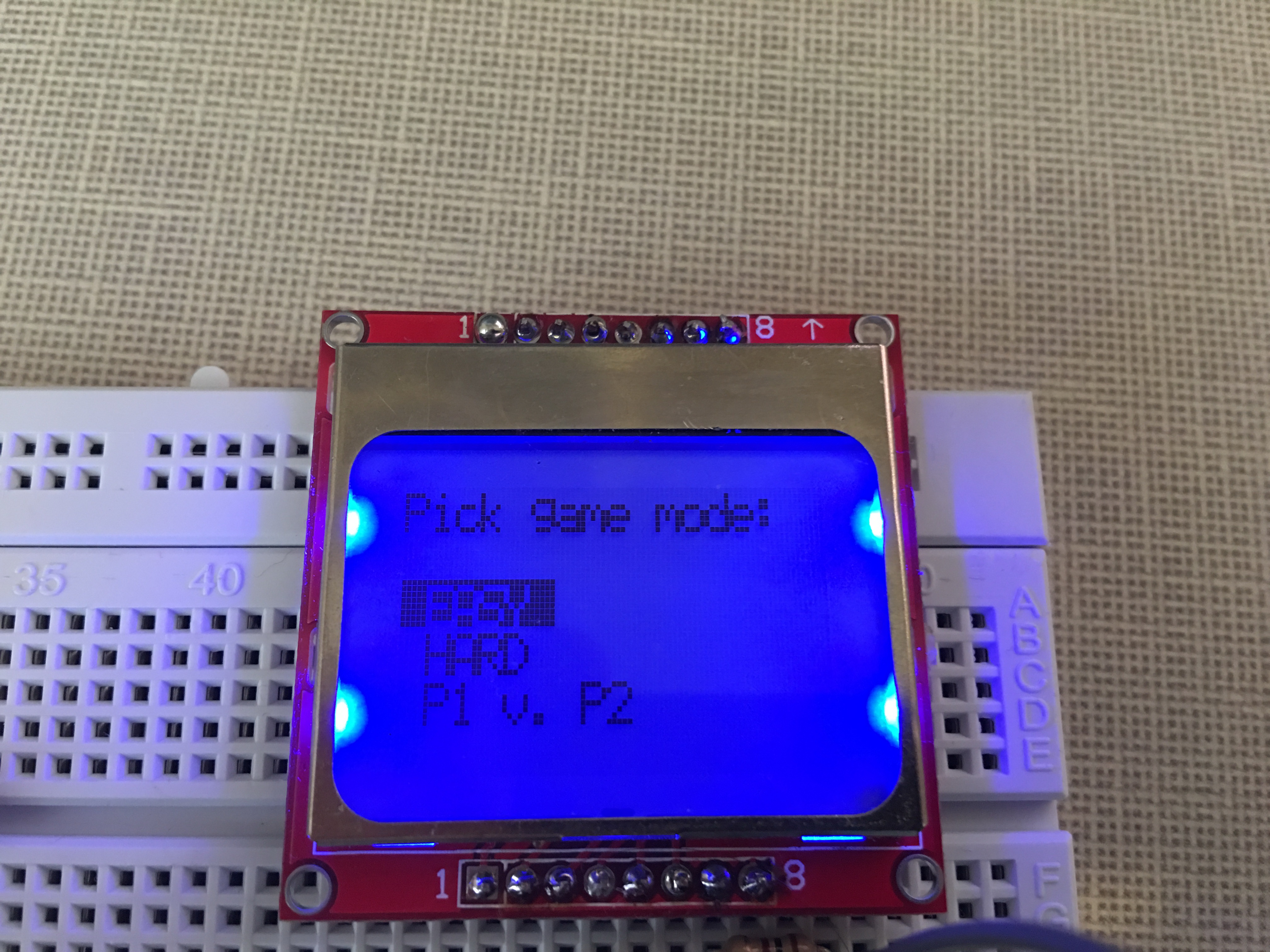

Jucatorul va selecta una din 3 variante de joc:

vs CPU Easy
vs CPU Hard
P1 vs P2

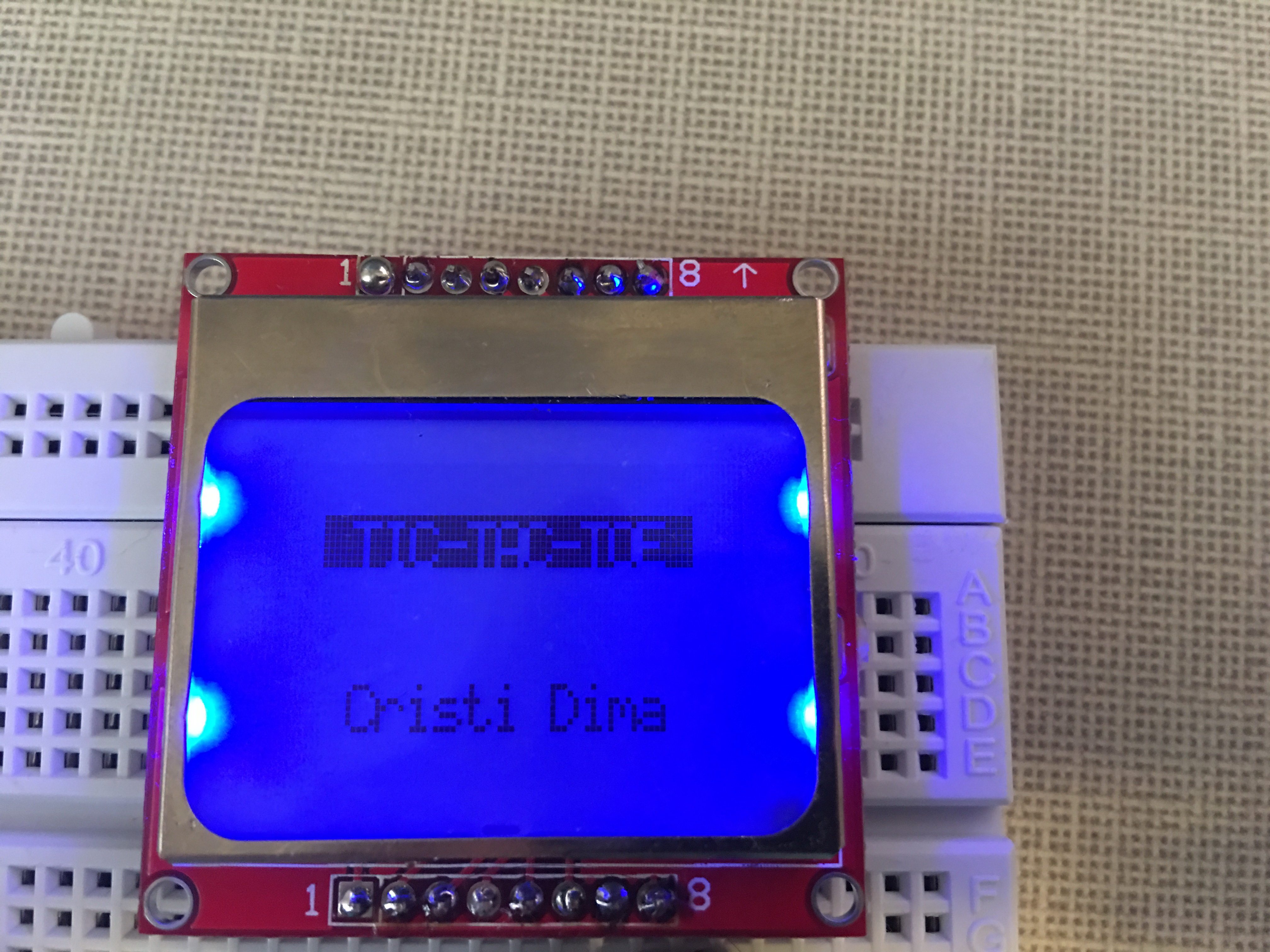

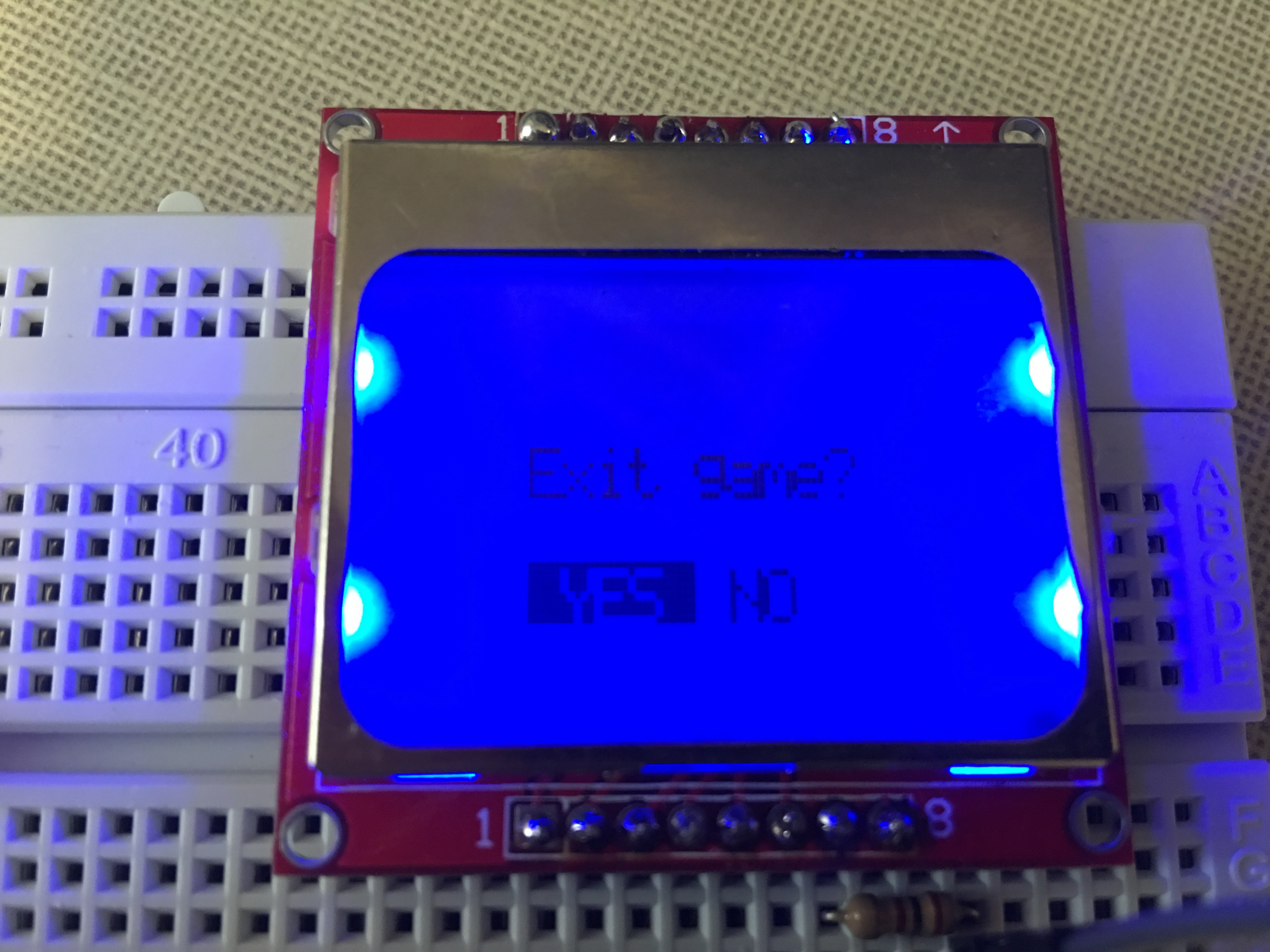

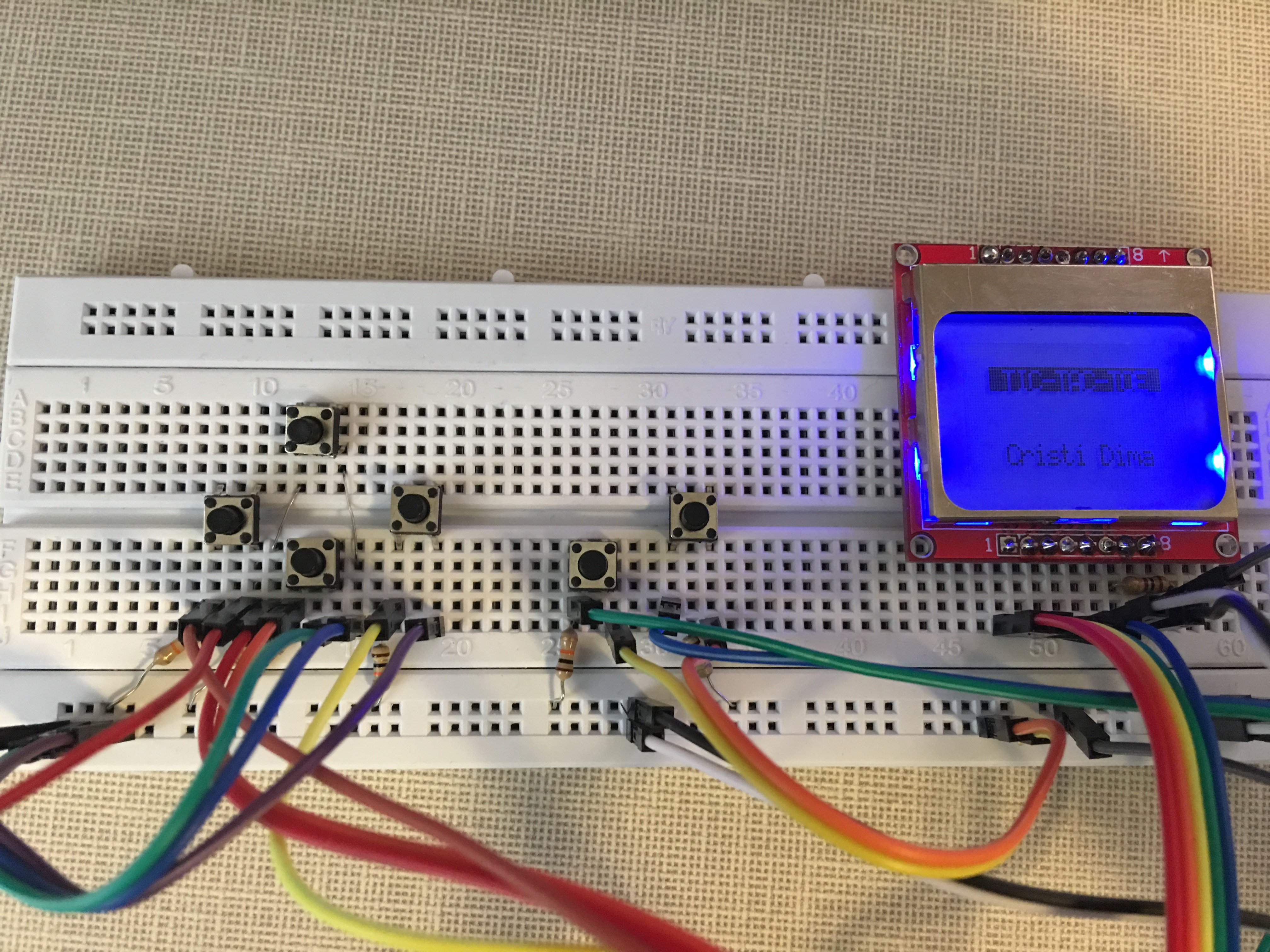

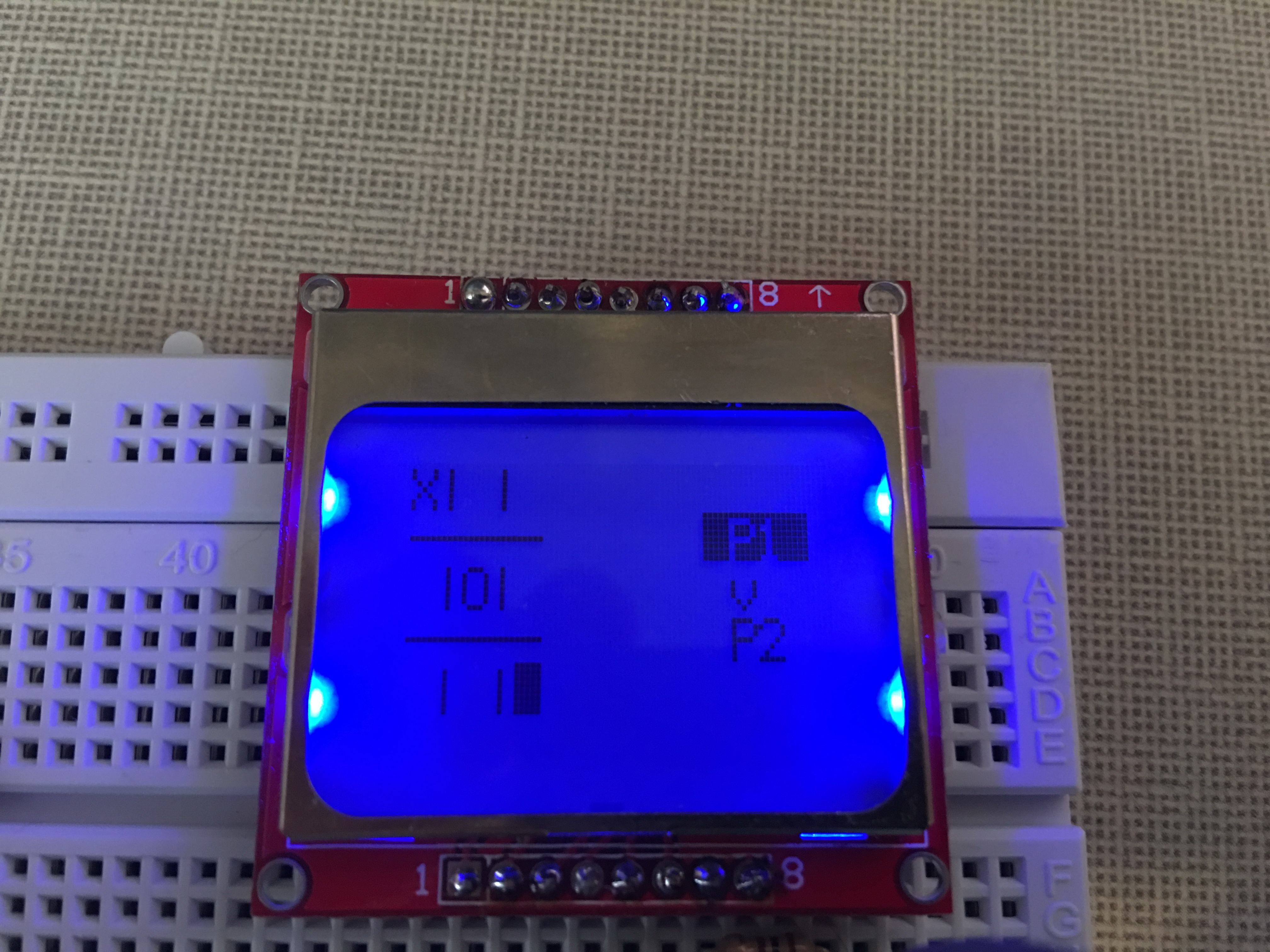

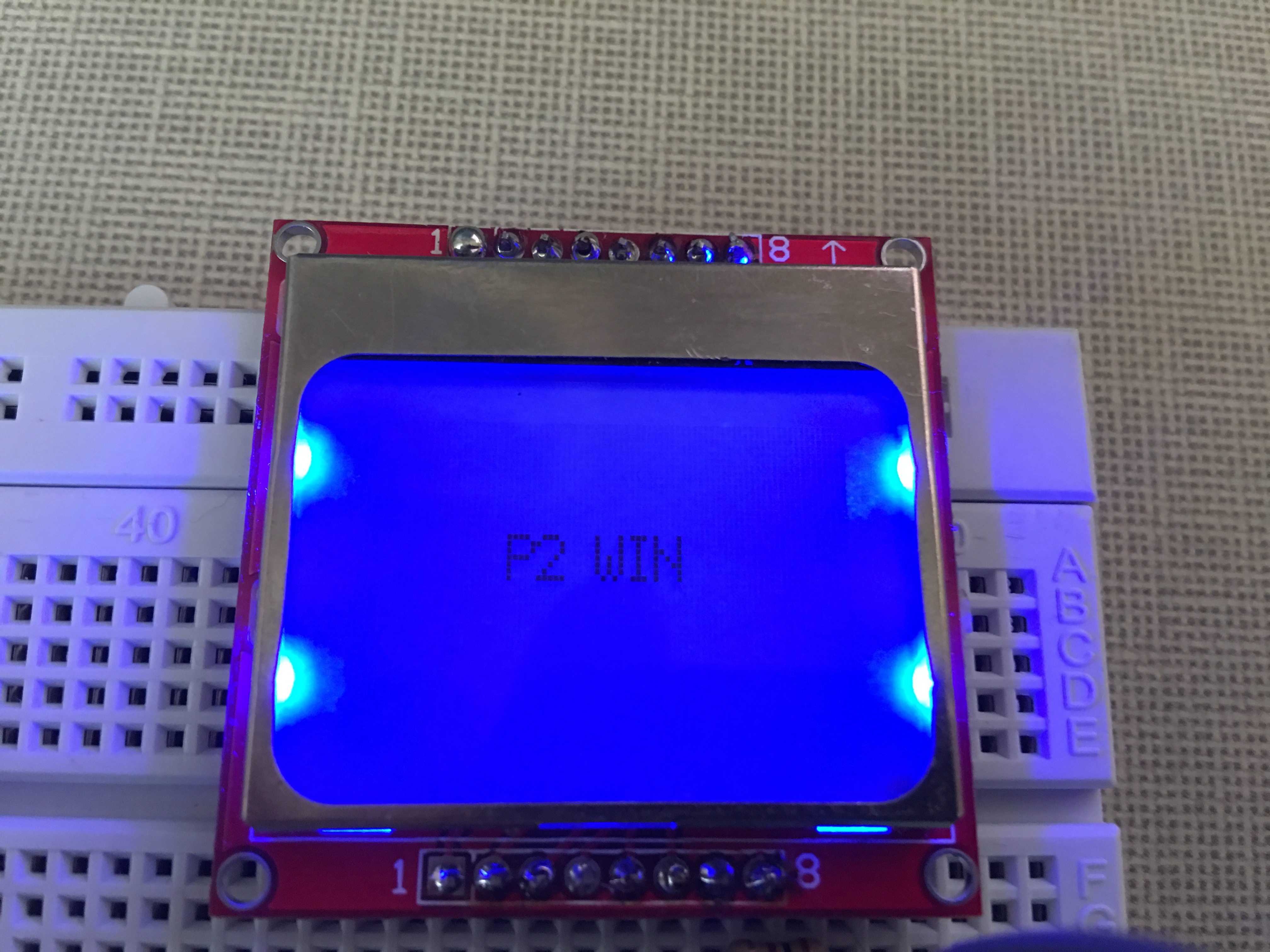

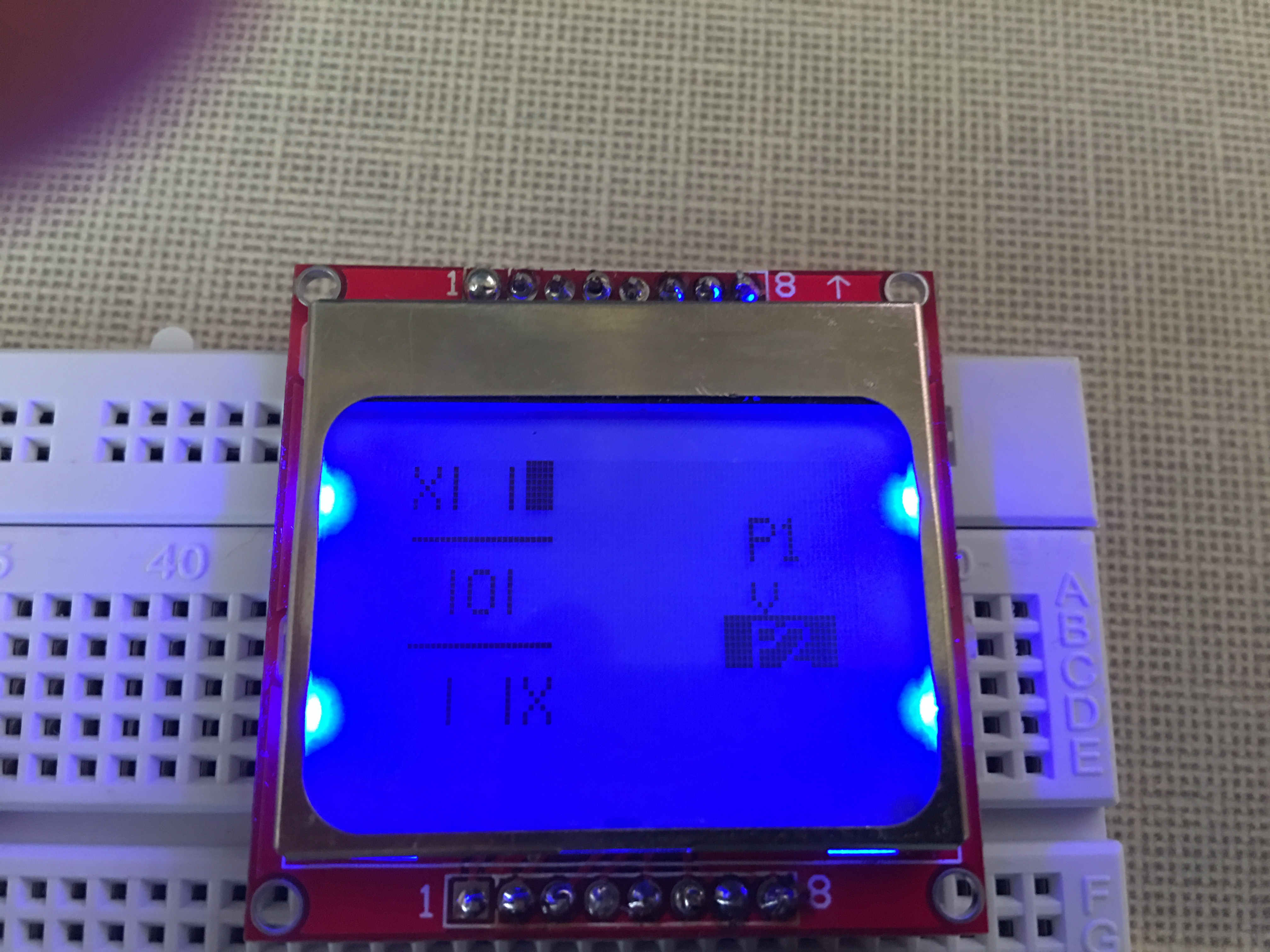

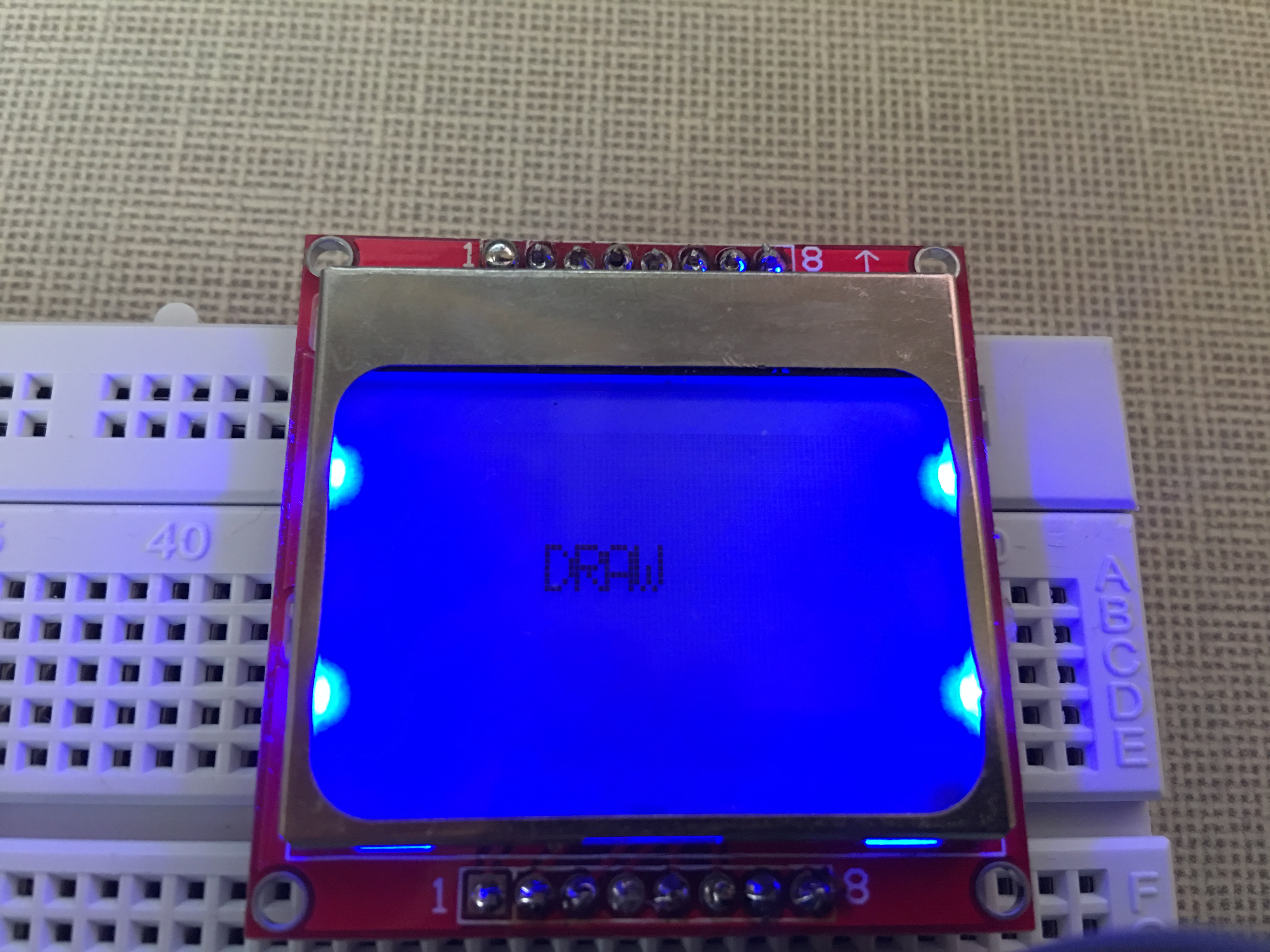

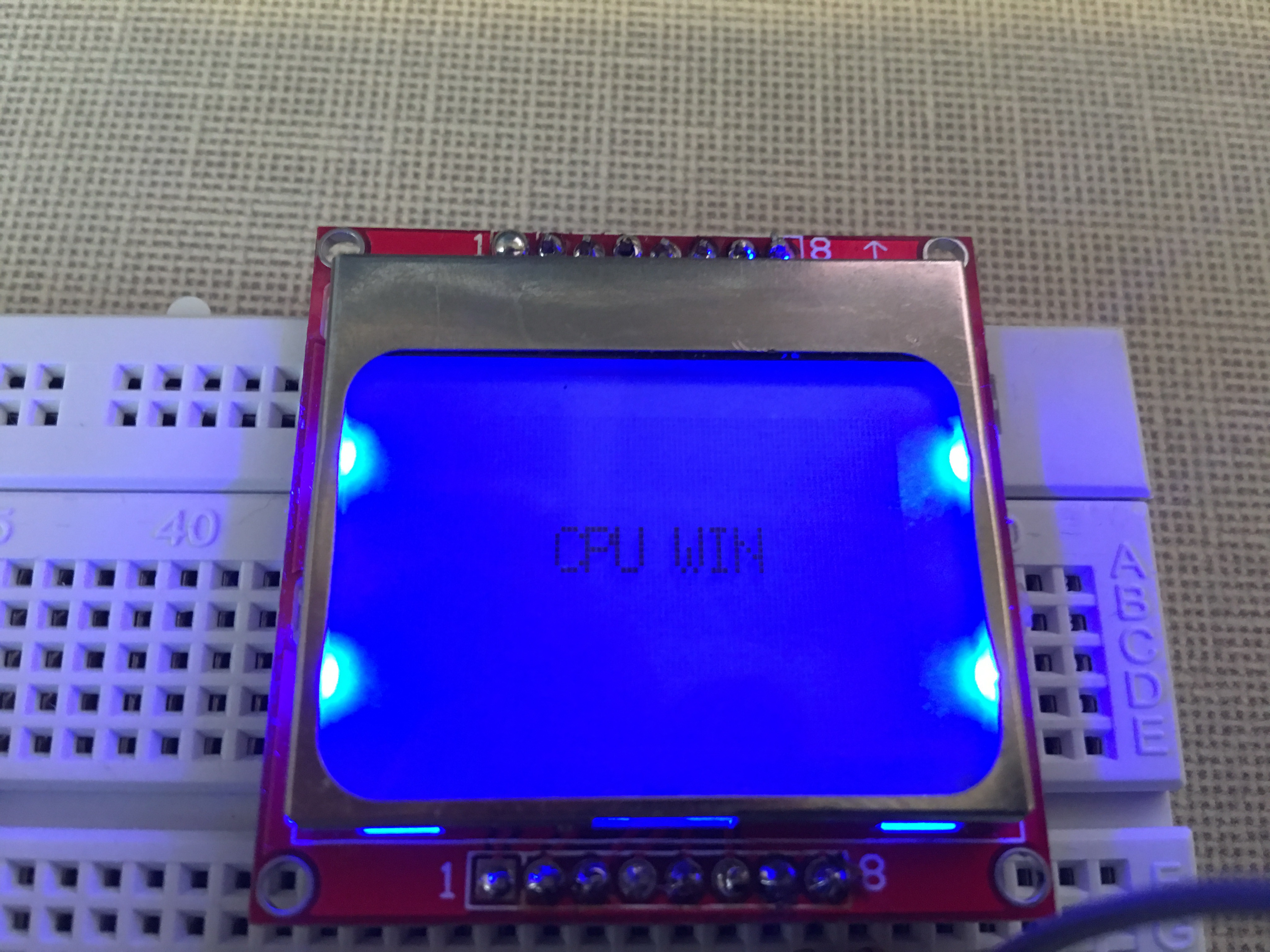

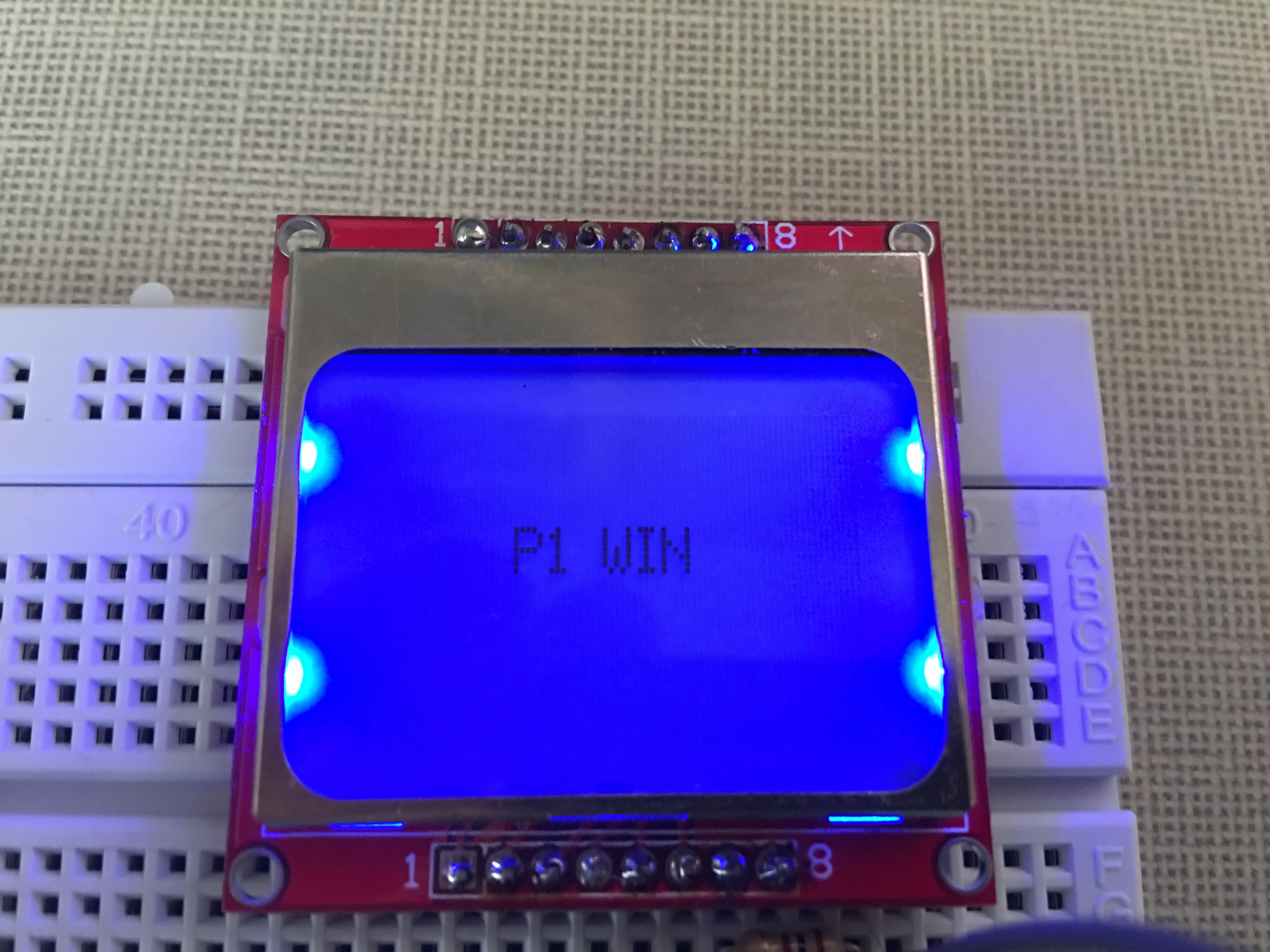

Apoi pe display va fi afisata o tablita de X si 0. Jucatorul se poate plimba pe casutele libere si la apasarea butonului A va plasa un X (sau 0 in cazul P2) in acea casuta. La sfarsitul jocului va fi afisat un mesaj (P1 Win/P2 Win/CPU Win/Draw) si te intorci la meniul principal la apasarea butonului A sau B. Un joc poate fi oprit cu butonul B, dar trebuie confirmat (vezi poze).

Hardware Design

Lista piese (pe langa microcontroller si placa):

Display LCD de Nokia 3310/5510 (Philips PCD8544)
6 butoane (Sageti + A/B)
Stabilizator tensiune 5V → 3.3V (pentru display)
Rezistente pull-up de 10K pentru fiecare buton
Rezistenta de 100 Ohmi pentru backlightul LCD-ului
Fire (tata-tata, tata-mama)

Schema electrica:

Pinul 6 (OSC) nu exista de fapt pe PCD8544, iar pinul 8 (VOUT) este folosit pentru backlightul displayul, dar nu am nevoie de asa ceva.

Implementarea hardware difera putin de schema, primii pini de pe LCD (RST, CE, DC, DIN si CLK) fiind conectati la primii 5 pini de la PORT B (nu conteaza ordinea).
