Proiectul consta in realizarea unui cub 4x4x4 de LED-uri care va reda diverse animatii in diferite culori, in functie de ce butoane sunt apasate.

Nu are neaparat o utilitate practica, dar este (probabil) distractiv sa te joci cu un astfel de cub.

M-am uitat la proiectele din anii trecuti si am decis sa fac un cub de LED-uri intrucat cred ca o sa imi faca placere sa aleg si sa implementez animatiile care vor fi redate.

Schema bloc a proiectului:

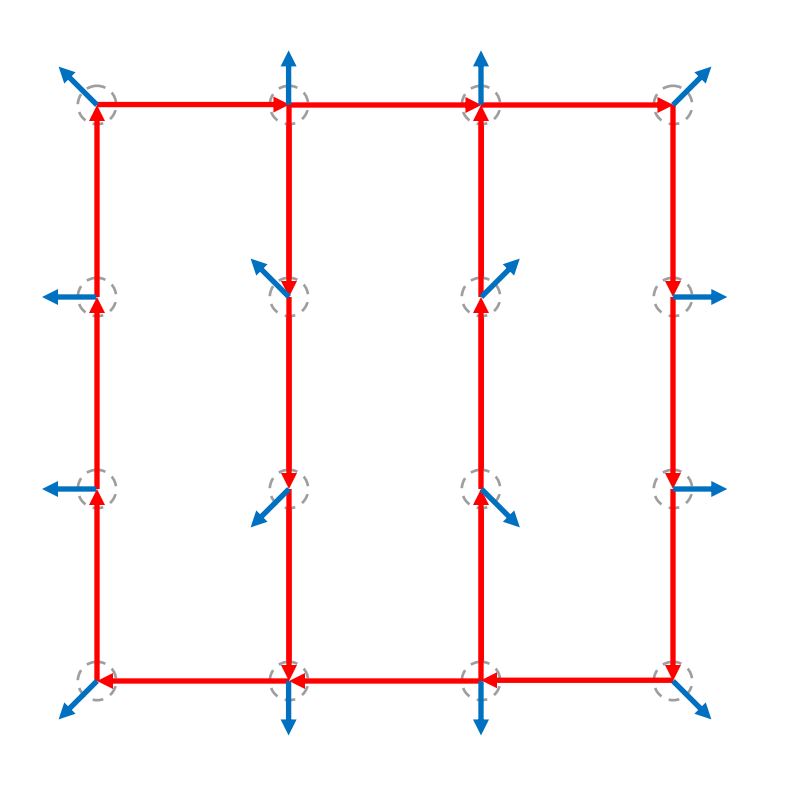

Pentru realizarea cubului de LED-uri am folosit sablonul de mai jos (disponibil aici) si instructiunile de aici, astfel:

• sagetile albastre reprezinta catozii
• sagetile rosii reprezinta anozii
• pentru LED-urile din care pornesc doua sageti rosii, a trebuit sa sacrific cateva LED-uri lipesc separat o bucatica de sarma

Deci pe fiecare nivel orizontal, LED-urile sunt lipite intre ele prin intermediul anozilor, iar pe verticala, nivelele sunt lipite intre ele prin intermediul catozilor.

Pentru a controla starea LED-urilor de pe un nivel orizontal, folosesc PORTA si PORTC, iar pentru a alege nivelul orizontal folosesc 4 biti din PORTD, cate unul pentru fiecare nivel.

Lista de piese (v1):

• 64 de LED-uri
• 16 rezistente de 220 Ω
• 4 rezistente de 2.2 kΩ
• 4 tranzistoare BC338NPN

Lista de piese (v2):

• 64 de LED-uri
• 16 rezistente de 220 Ω
• 4 rezistente de 2.2 kΩ
• 1 ULN2003an
• Fire colorate mama-tata

Schema electrica:

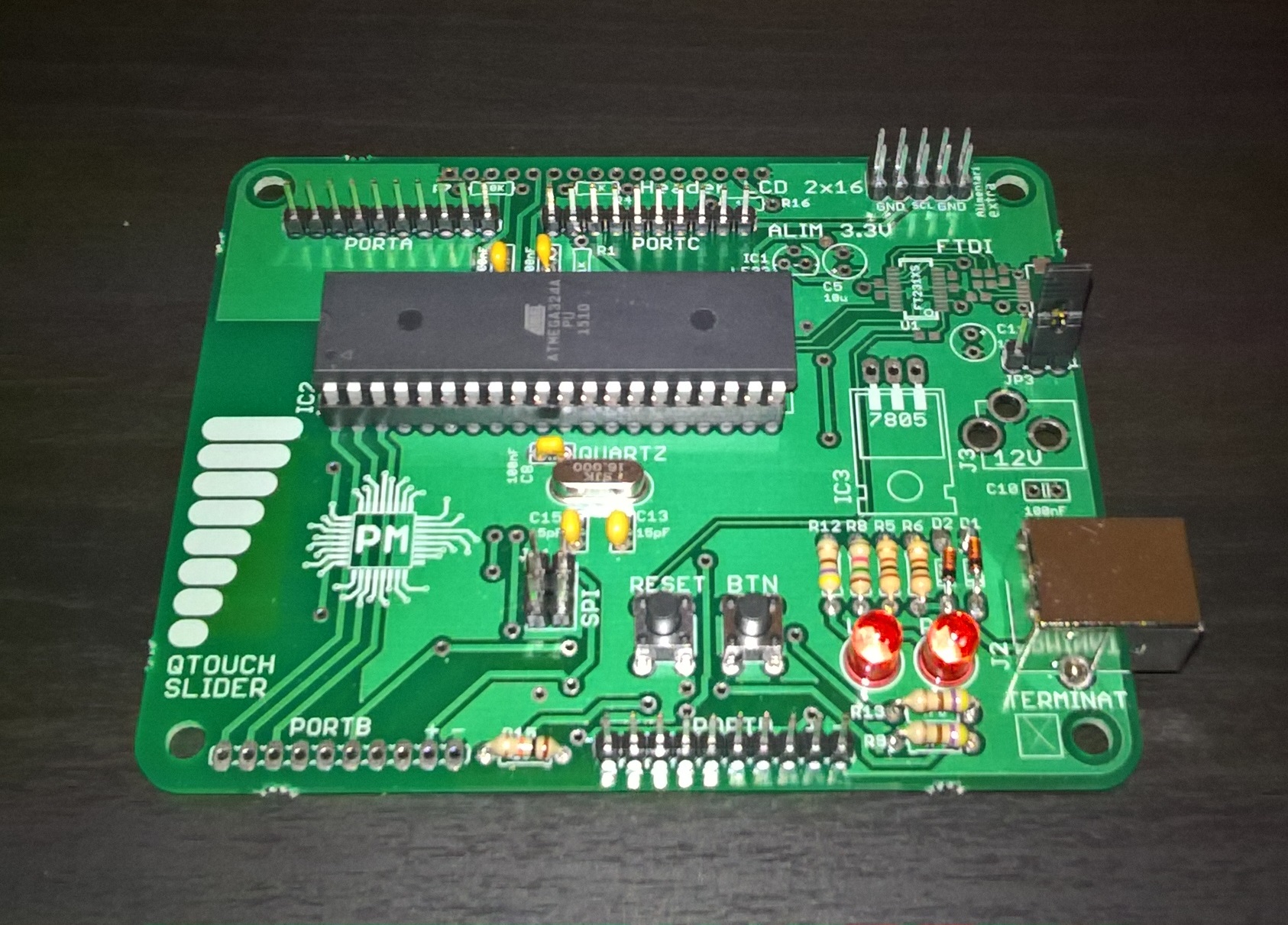

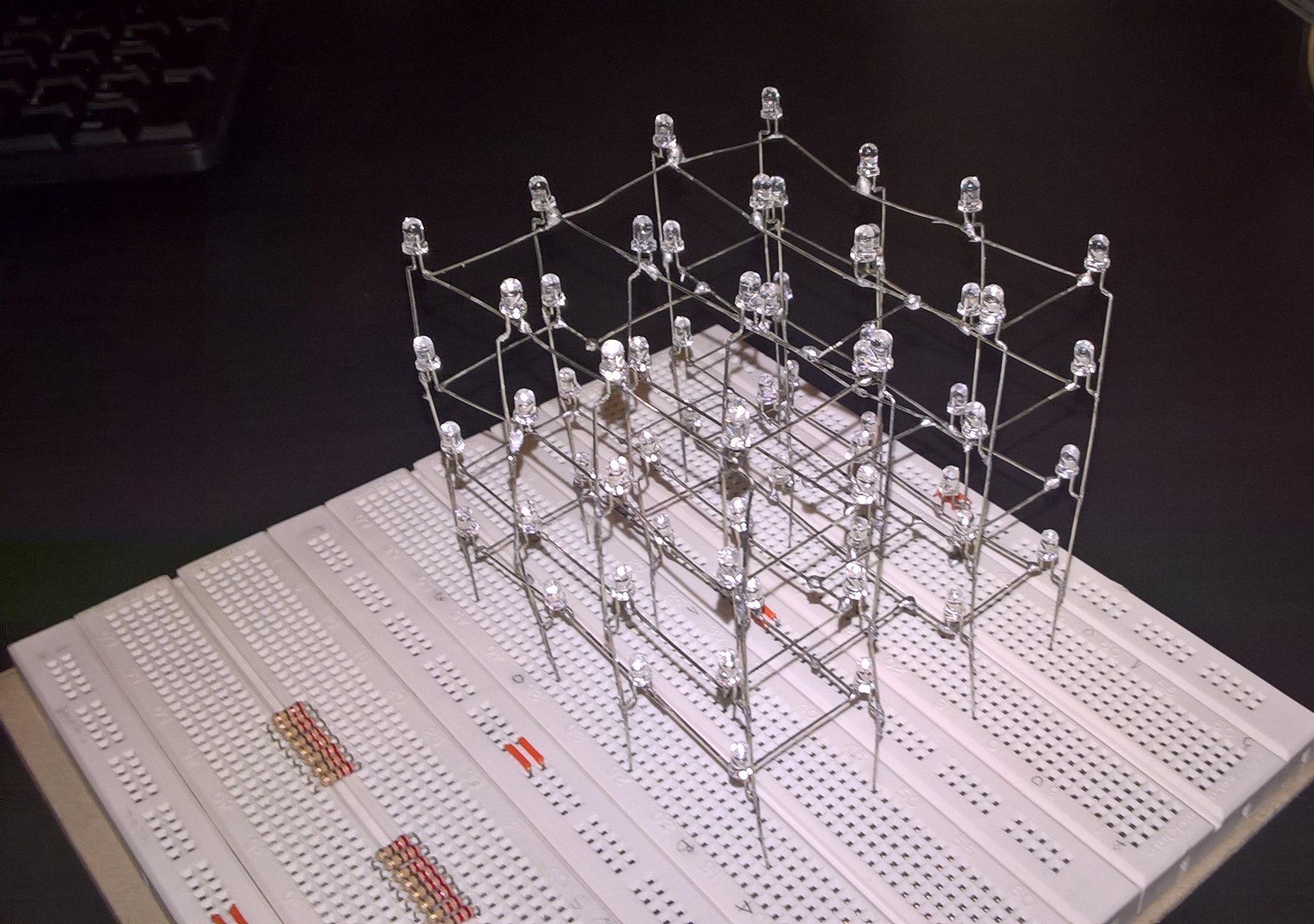

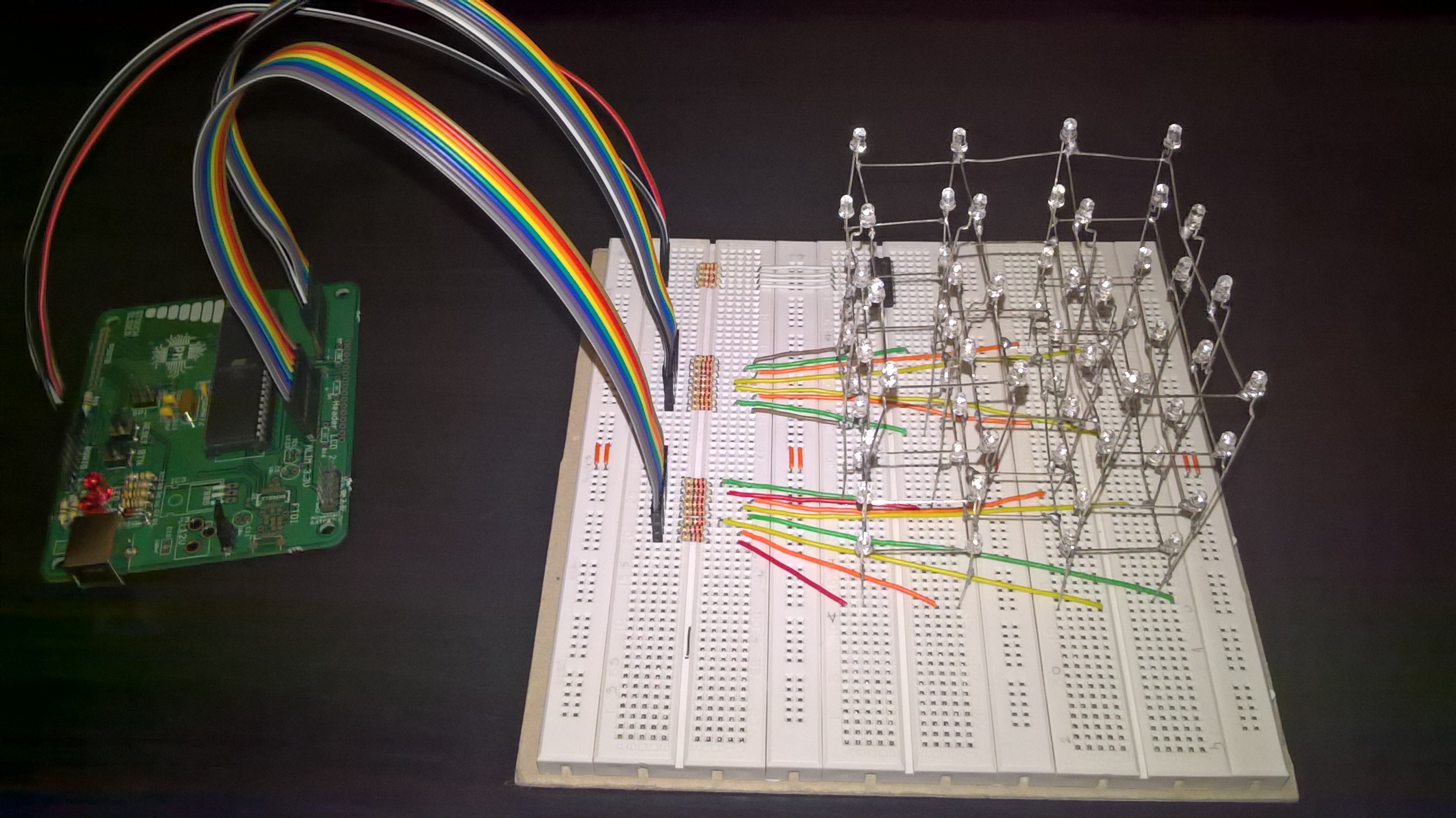

Mai jos sunt placa de baza si cubul:

Am pornit de la solutia laboratorului 0 si descrierea generala a proiectului Cub LED-uri.

Momentan sunt disponibile doar doua secvente de luminare a LED-urilor.

1. Nu ar fi trebuit sa ma bazez pe Emag sa imi aduca fludor de care am comandat (ci unul cu diametru de ~10 ori mai mare).
2. Nu ar fi trebuit sa ma bazez pe faptul ca ledurile sunt (aproape) identice - diferenta de lungime a anodului / catodului poate ajunge pana la ~5 mm de la un led la altul.
3. Partea software este mult mai usor de realizat decat cea hardware in cazul unui cub de leduri.
4. Majoritatea tutorialelor pe care le-am gasit pe Internet aveau foarte multe detalii pentru realizarea unui nivel 4×4. Apoi doar ziceau ca nivelele trebuie lipite intre ele si-ti aratau o imagine draguta cu cubul terminat Cum am folosit letcon, fara o pereche de maini in plus, ar fi fost destul de dificil.

Cod Cub64

4x4x4 LED Cube Template
Instructiuni realizare cub

Datasheet ATmega324A
Cablaj imprimat 2017

M-am uitat prin proiectele asemanatoare din anii trecuti si mi-a fost utila in special descrierea generala a proiectului Cub LED-uri.

Documentația în format PDF
