Introducere
Ce face proiectul?
Dispozitivul deschide ușa unui seif dacă utilizatorul introduce o parolă pe care si-a setat-o inainte.
Pasii sunt urmatorii:
1. Se aprinde un led si se aude un sunet care avertizeaza utilizatorul ca poate sa isi seteze o parola.
2. Utilizatorul isi seteaza o parola de 4 cifre.
3. Se aprinde un led care ii spune utilizatorului ca parola a fost setata cu succes.
4. Din acest moment, utilizatorul introduce parola de la tastatura și dacă este corectă, atunci ușa seifului se deschide.
5. În cazul în care parola este introdusă greșit de 3 ori, dispozitivul va emite un sunet de avertizare si o lumina intermitenta.
1. Se aprinde un led si se aude un sunet care avertizeaza utilizatorul ca poate sa isi seteze o parola.
2. Utilizatorul isi seteaza o parola de 4 cifre.
3. Se aprinde un led care ii spune utilizatorului ca parola a fost setata cu succes.
4. Din acest moment, utilizatorul introduce parola de la tastatura și dacă este corectă, atunci ușa seifului se deschide.
5. În cazul în care parola este introdusă greșit de 3 ori, dispozitivul va emite un sunet de avertizare si o lumina intermitenta.
Care este scopul lui?
Pentru utilizator este foarte important să își știe lucrurile în siguranță și de aceea, prin acest dispozitiv, parolele sunt de fiecare dată altele si utilizatorul le poate controla.
De la ce idee am pornit?
M-am gandit ca multi oameni își doresc să aibă un loc al lor în care să iși puna lucrurile valoroase fără a le fi teamă că o sa fie furate și de aici mi-a venit ideea proiectului.
Utilitate
Dispozitivul poate fi folosit atât de mine, cât si de oricine vrea să fie sigur că lucrurile îi sunt în siguranță.
Descriere generală

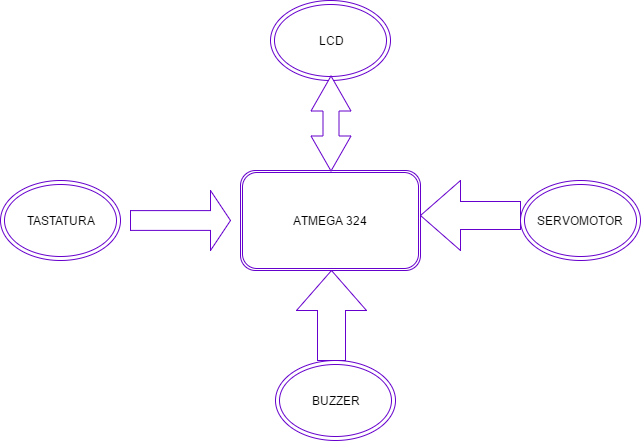

Schema bloc
Hardware Design
Lista de piese
1. Buzzer pasiv
2. LCD Nokia
4. Servomotor
5. Tastatură matriceală 4×4 cu conector pin de tip mamă
6. 5 leduri
1. Buzzer pasiv
2. LCD Nokia
4. Servomotor
5. Tastatură matriceală 4×4 cu conector pin de tip mamă
6. 5 leduri

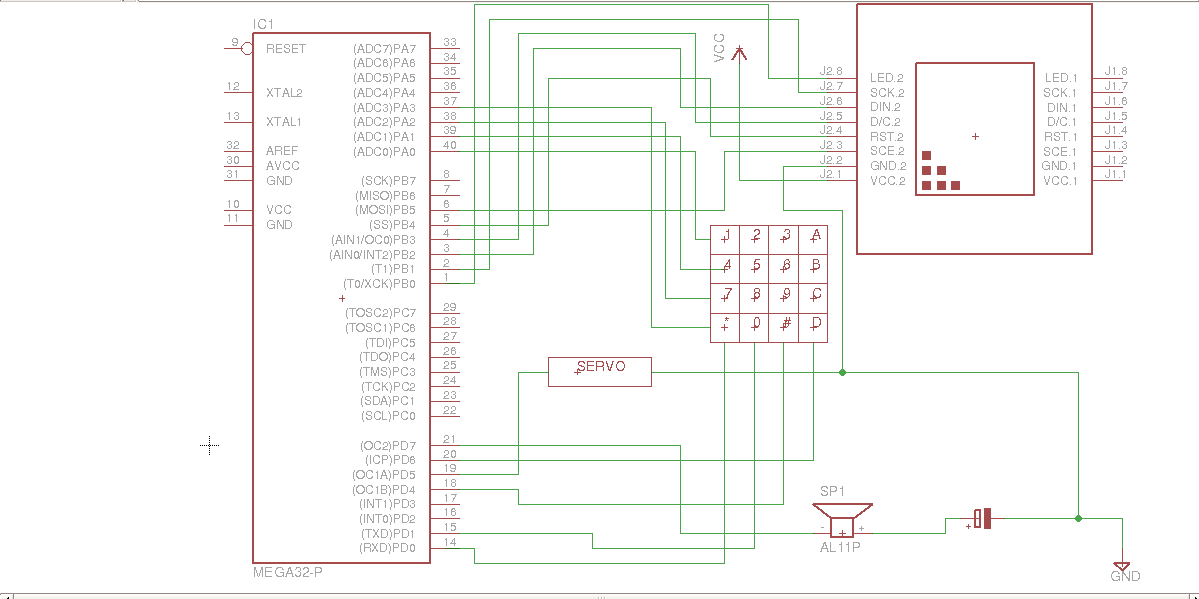

Schema electrica
Software Design
Descrierea codului aplicaţiei (firmware):
- Mediu de dezvoltare: Atmel Studio
- Metode de implementare:
- pentru a verifica daca s-a introdus de la tastatura secventa corecta, am folosit 2 vectori de char-uri: in buffer retineam de fiecare data ce litera citesc de la tastatura si in secv retin secventa corecta. In final compar cei doi vectori pentru a sti daca trebuie sa porneasca motorul.
- in cazul in care am 3 parole gresite(folosesc un counter), pornesc buzzer-ul;
- Surse şi funcţii implementate: am implementat functii pentru pornirea motorului si pentru pornirea buzzer-ului

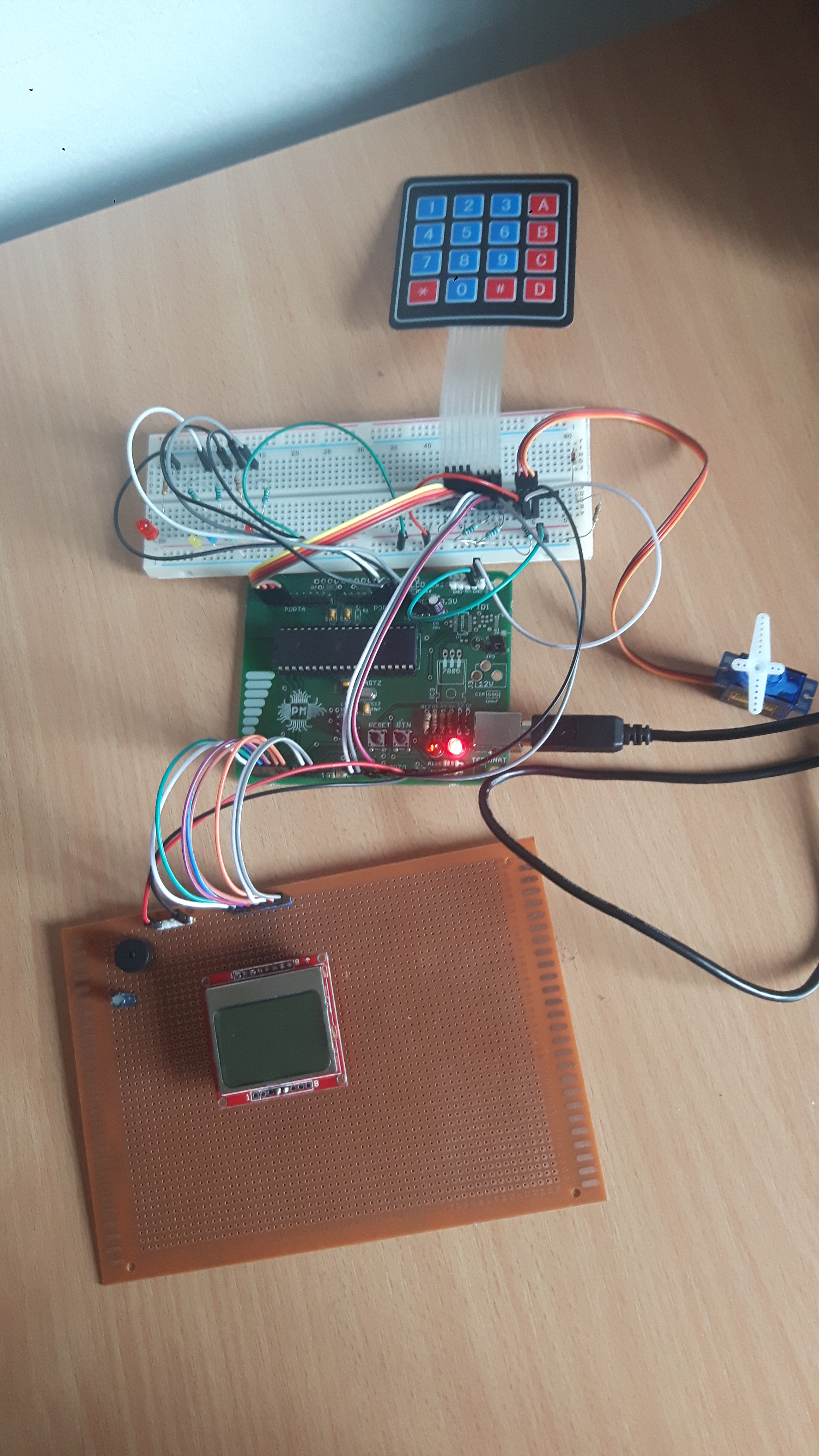

Rezultate Obţinute
Download
Bibliografie/Resurse
1. Datashett servomotor 9g: 1428085018-sg-90-tower.pdf
2. Datasheet tastatura matriceala: 27899-4x4-Matrix-Membrane-Keypad-v1.2.pdf
3. Calculator Prescaler din labroatorul 2
