Persistence of Vision este fenomenul ocular prin care o imagine pare sa persiste timp de aproximativ 40 de milisecunde pe retina. Datorita acestui fenomen se pot crea animatii spectaculoase, se poate reda un text folosind led-uri. Scopul proiectului este realizarea unui dispozitiv de afisare bazat pe fenomenul de inertie a retinei. Aceasta idee am conturat-o cautand pe google, si prin proiectele colegilor mai mari. Consider ca este un proiect interesant pentru ca necesita imaginatie, creativitate si munca pentru a crea animatii simple, de a afisa imagini si text. Creierul uman nu va putea distinge faptul ca la fiecare rotatie se aprinde cate o coloana si va aparea ca “pluteste in aer ” .

Programul este realizat in limbajul de programare C, si compilatorul utilizat este avr-gcc. Am definit litere alfabetului intr-o matrice.Fiecare linie contine 5 octeti reprezentand led-urile ce vor fi aprinse pentru litera respectiva, astfel incat inaltimea unei litere sa fie 8, iar latimea 5. Textul de afisat este tinut intr-un array de litere. Prin intermediul unui timer se genereaza o intrerupere pentru a face afisarea.

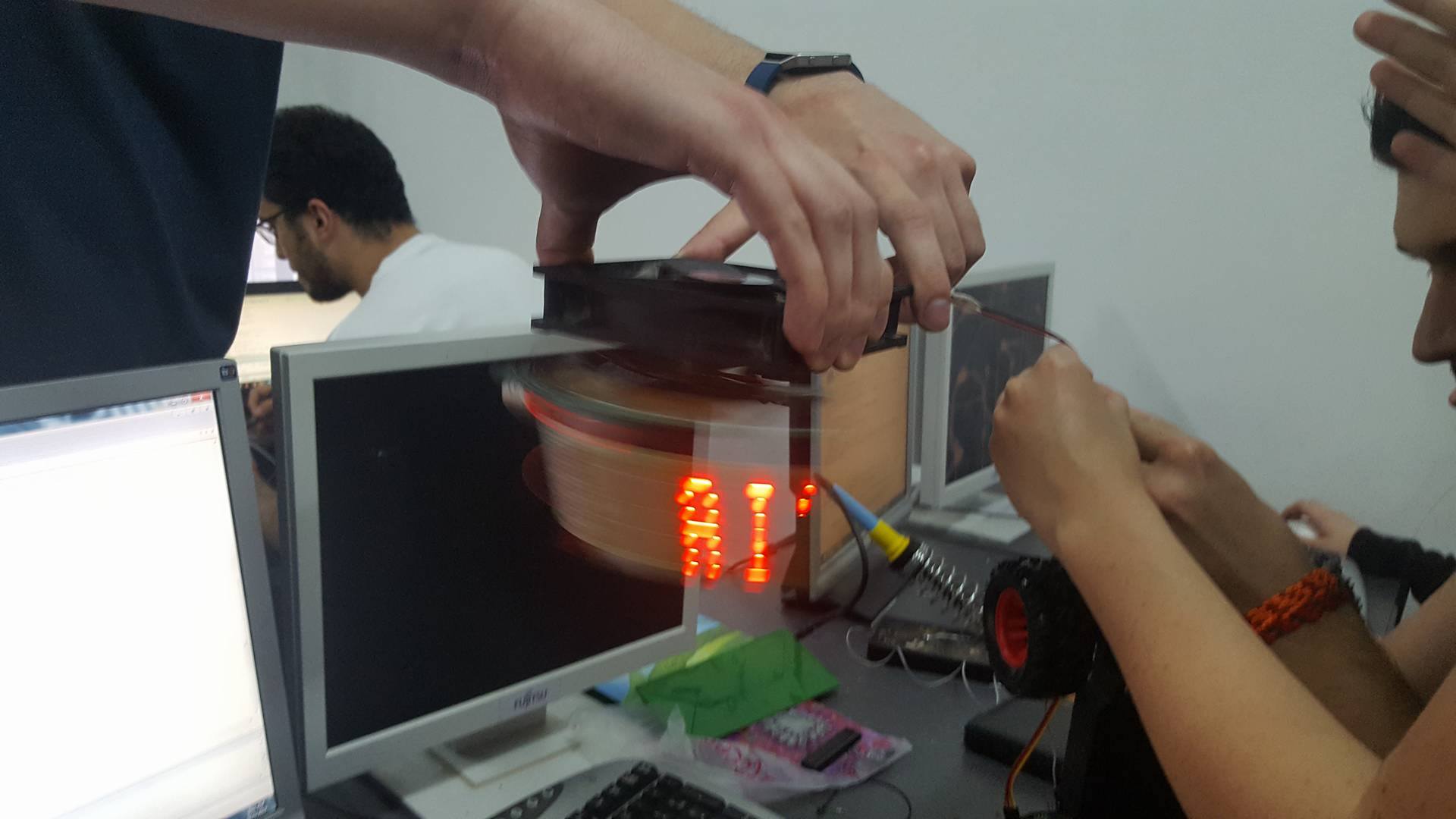

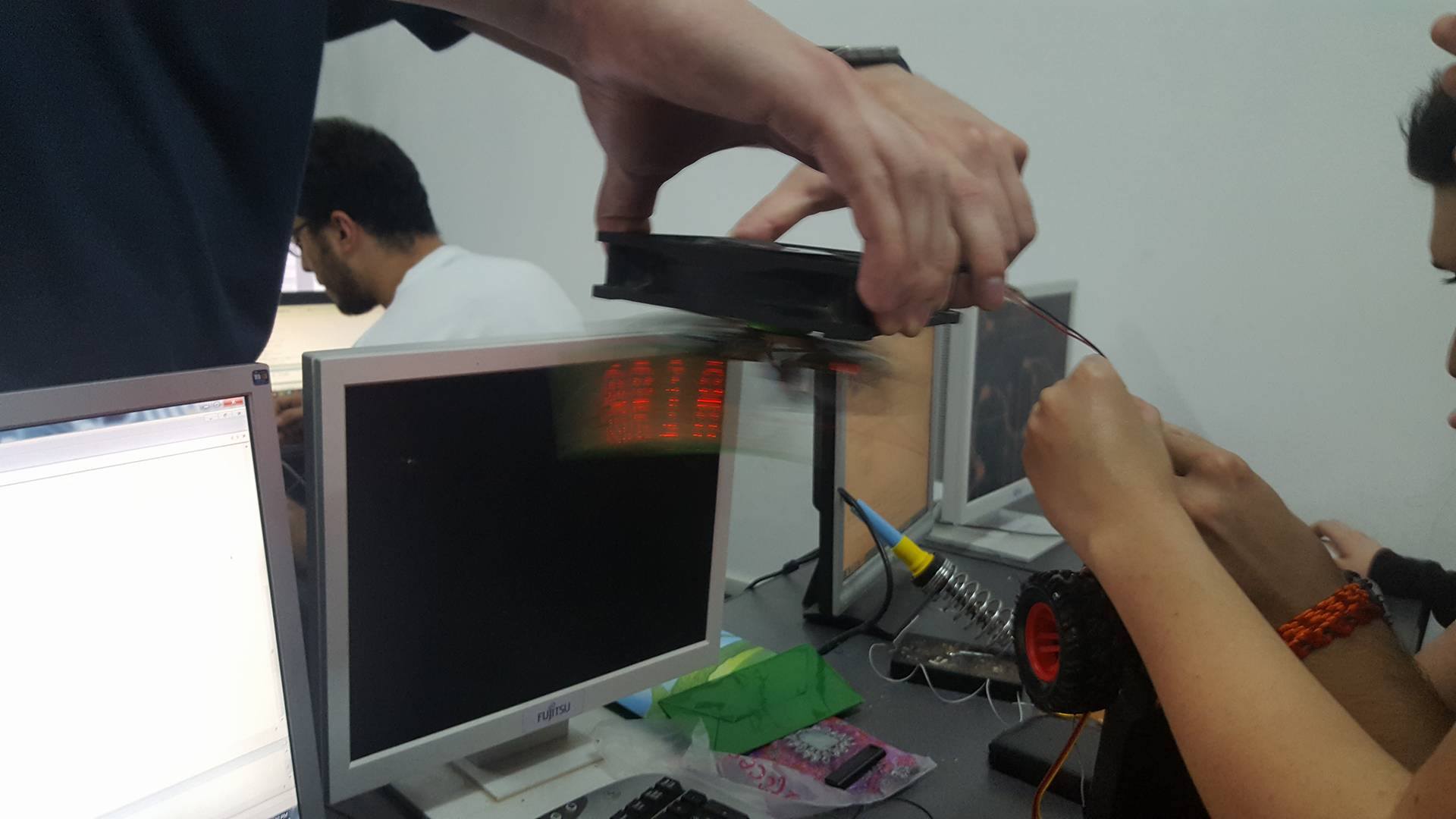

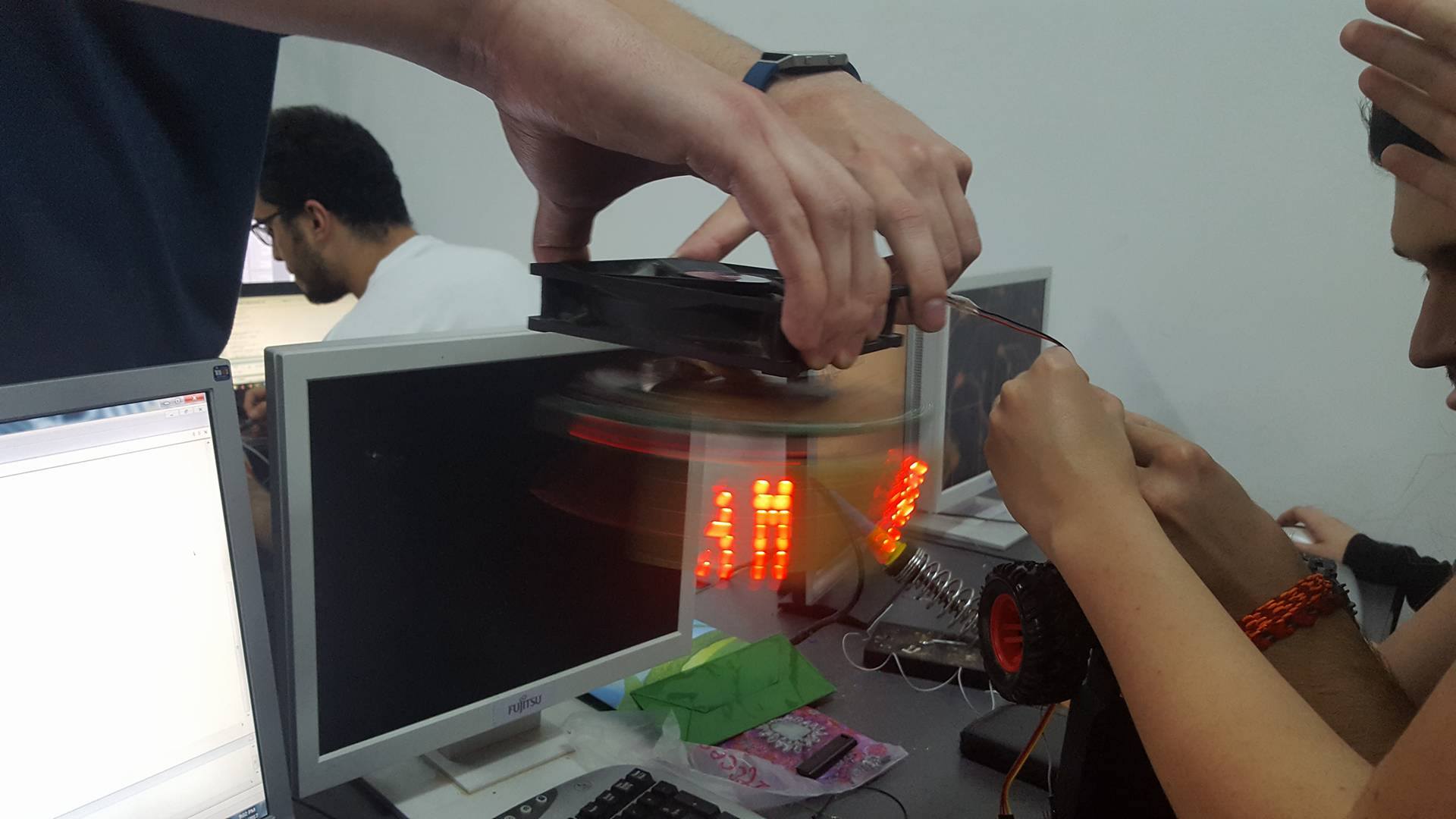

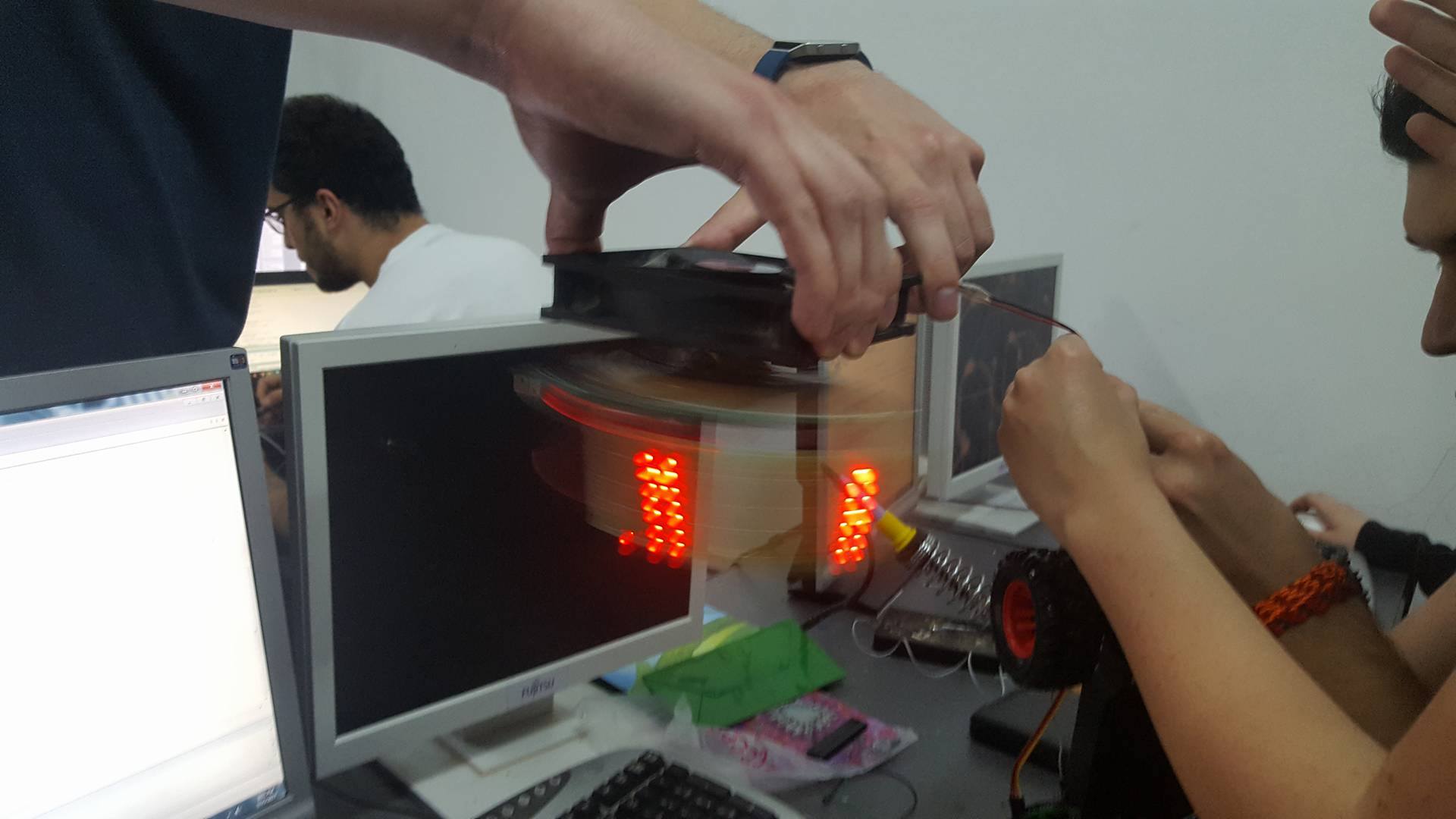

Am obtinut un proiect functional in ambele sectiuni,atat hardware cat si software. Functioneaza asa cum imi doream.

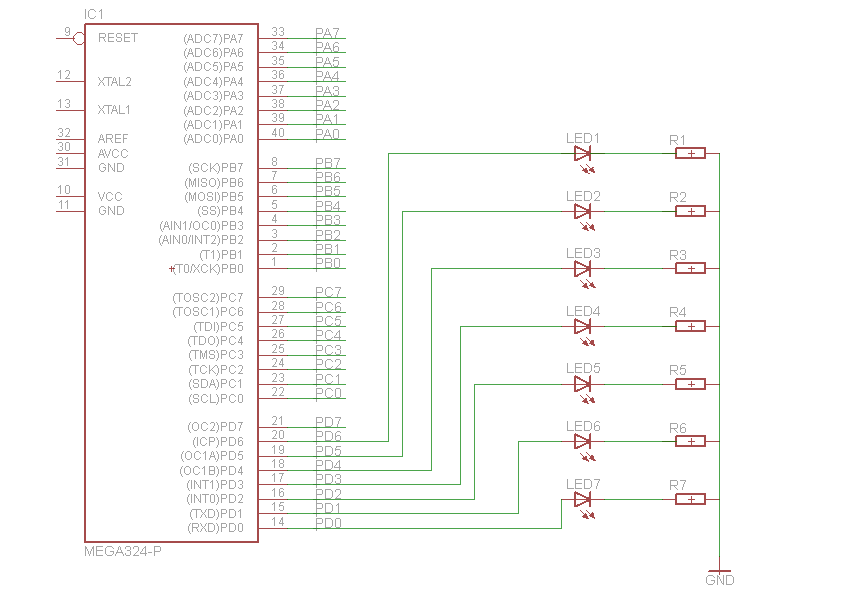

A fost un proiect foarte challenging .Acesta reprezinta o utilizare foarte interesanta a unui microcontroller Atmega324PA-PU. Se afișează numele meu, deci proiectul a avut o finalitate.

pov2017.zip

1. Căutarea motorului

Am folosit sursa unui calculator mai vechi, era ok si cu un cooler sau un ventilator de baie.

2. Fixarea plăcuțelor

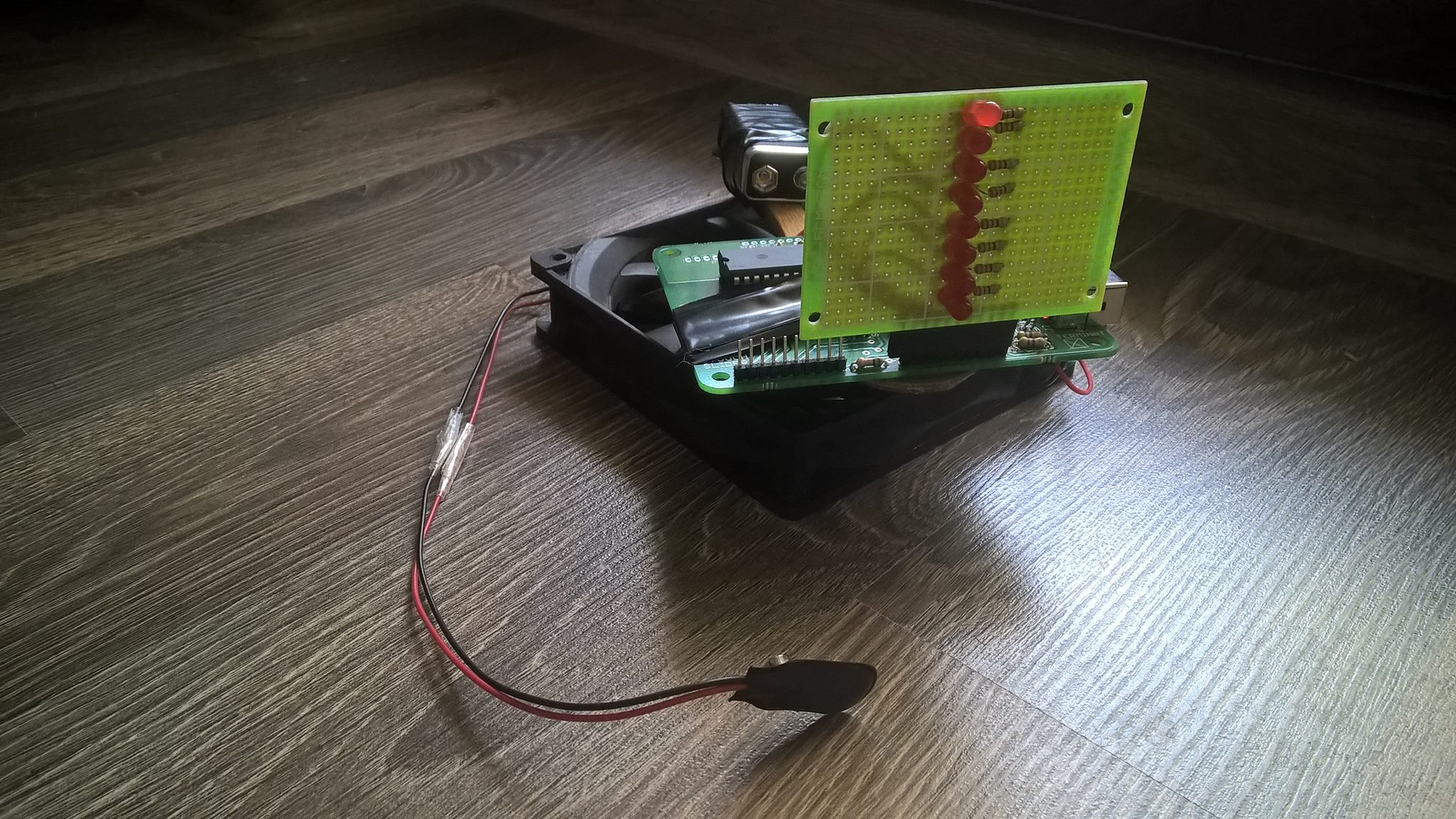

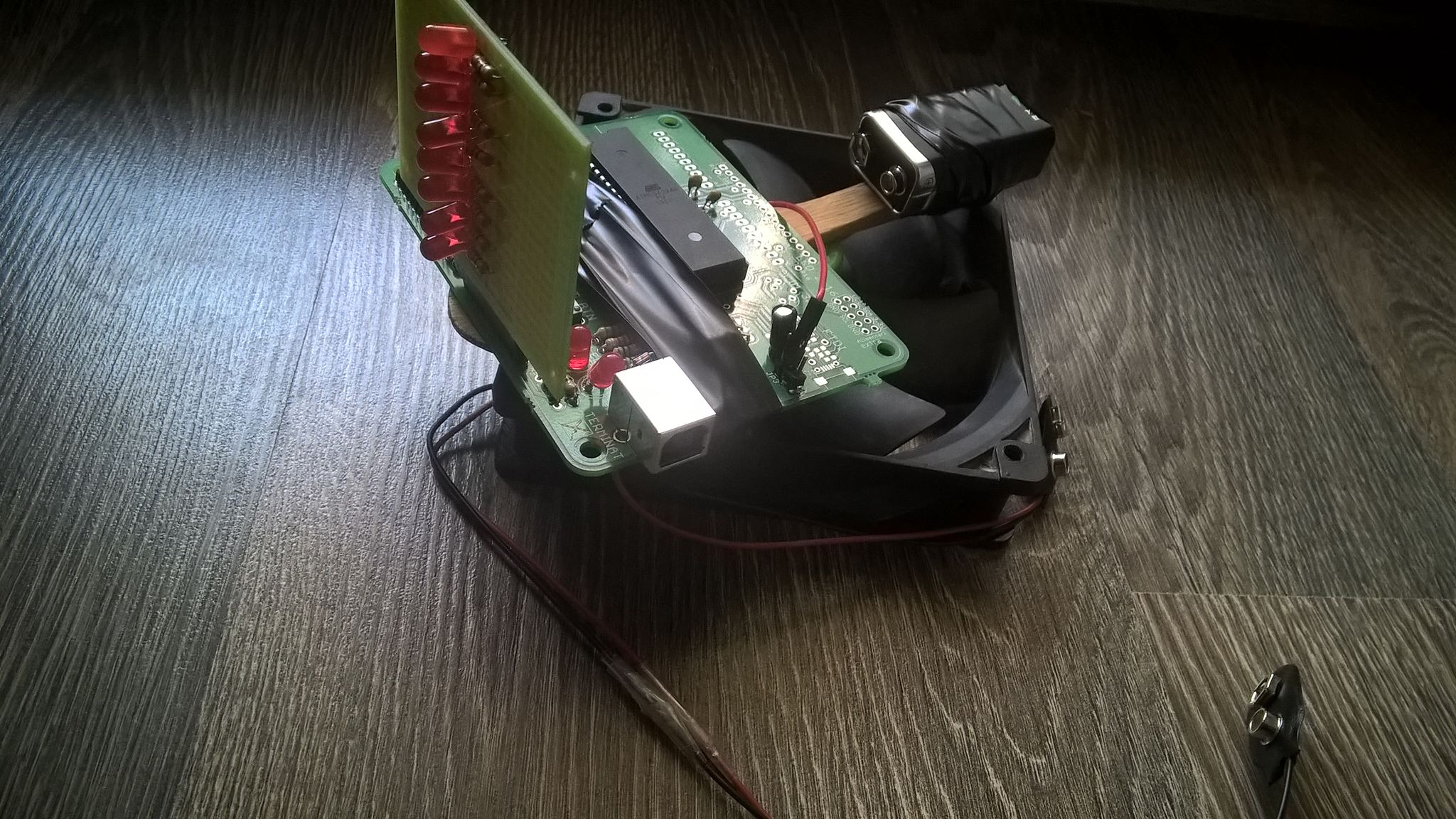

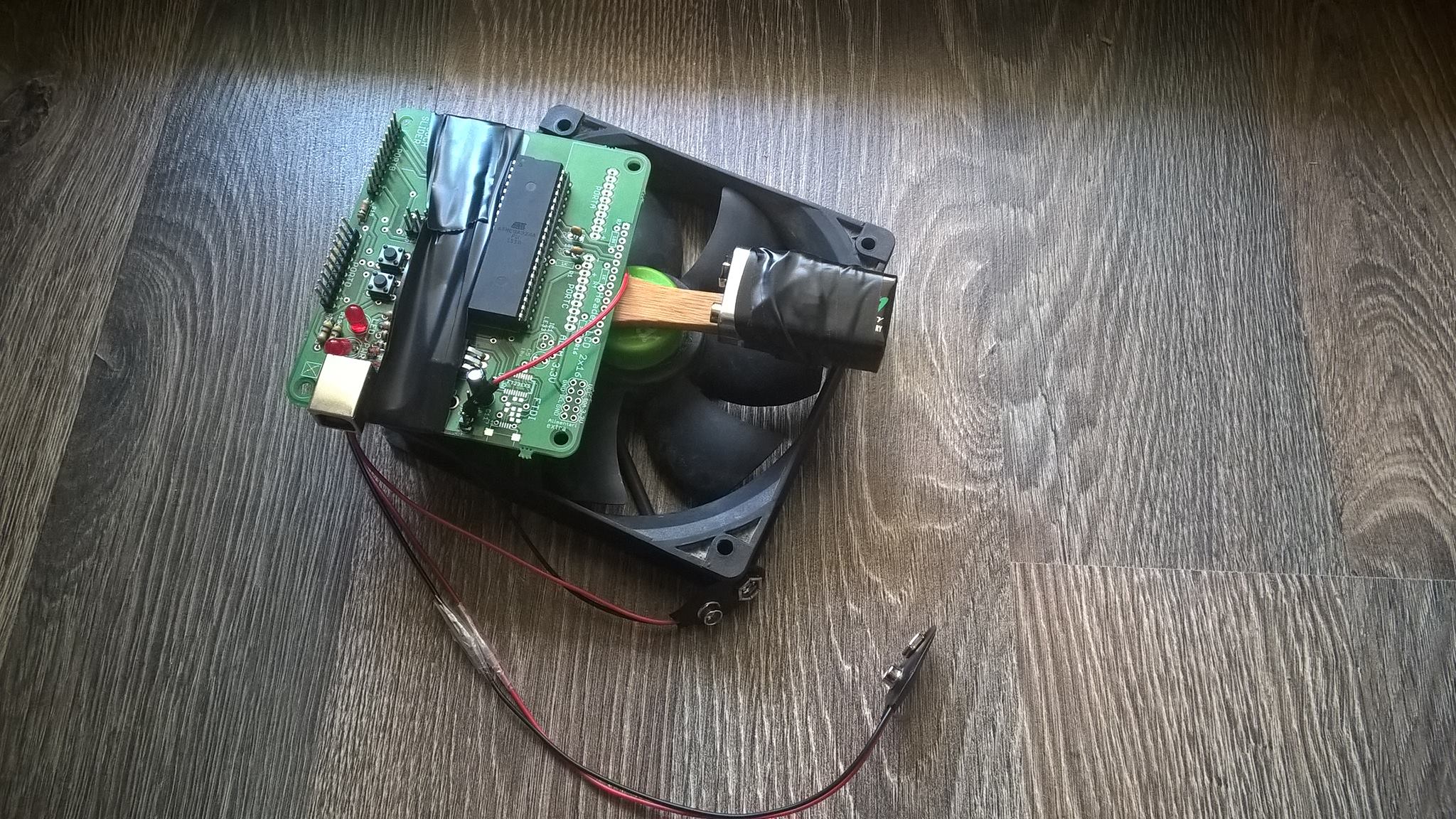

Următoarea fază a fost fixarea plăcuței de test și a plăcii cu microcontroller pe un suport din plastic. Se pot folosi șuruburi, șaibe și distanțieri pentru a le fixa, eu am folosit banda adeziva :). Aceasta am lipit-o pe o lingura de lemn(aceasta am lipit-o cu superglue.) Pe o parte a lingurii, am pus placuta pe cealalta parte am pus baterie pentru alimentarea placutei.
