Alexandra-Elena GAMAN (67474) - Desen POV
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Proiectul are ca scop afisarea de desene folosindu-se de persistenta viziunii (fenomen al ochiului prin care se crede ca o imagine-fantoma persista pe retina pentru aproximativ cateva zecimi de secunda).
Se vor afisa diferite desene(minim 3 modele diferite) + un model cu text intr-un cerc bordat de o linie rosie.
Dintre proiectele din anii trecuti aceasta idee mi s-a parut cea mai interesanta, deoarece are un efect vizual puternic si poate fi un dispozitiv ornamental placut.
Descriere generală

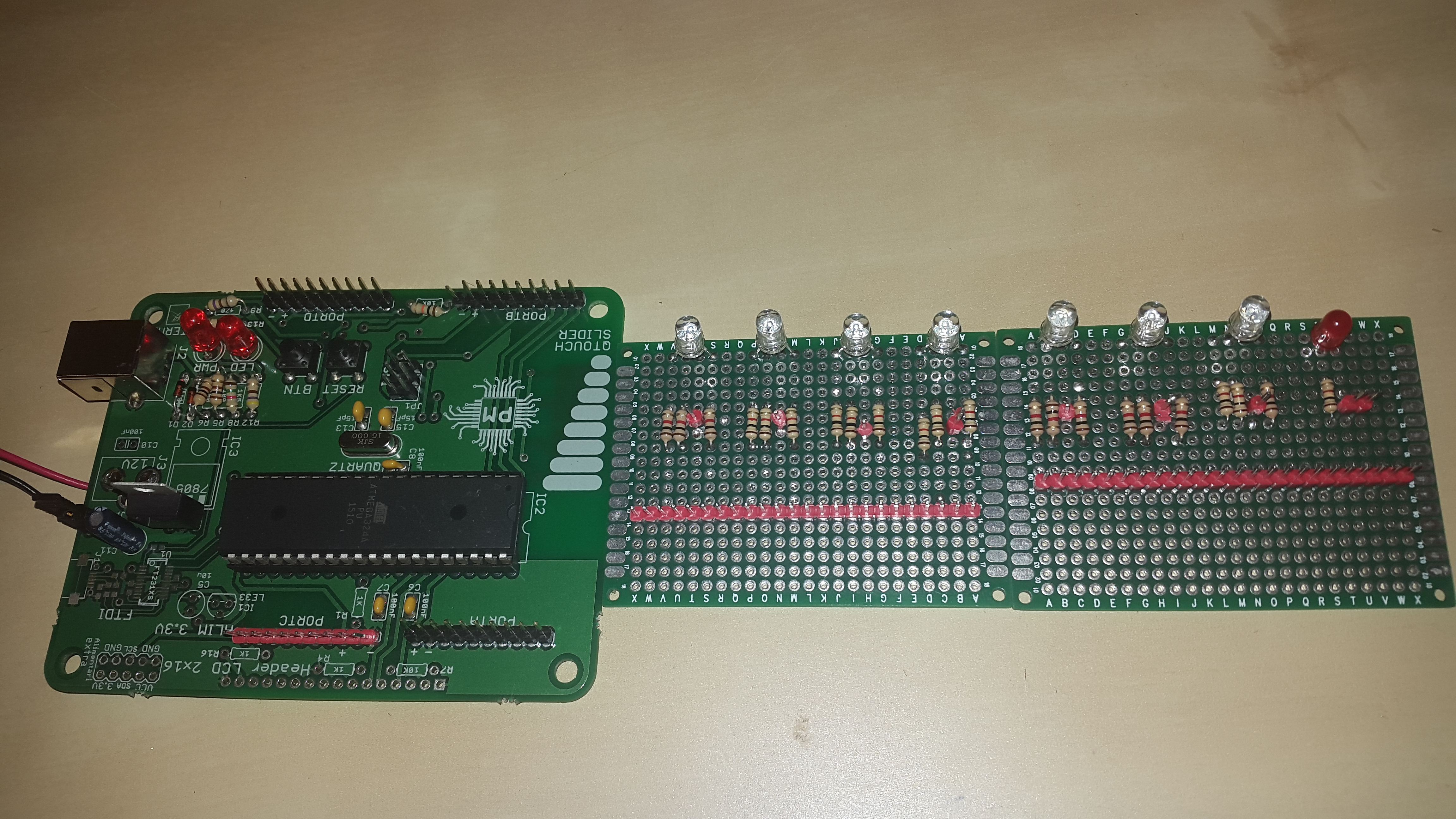

Hardware Design
| Piese |
|---|
| Placa de baza X1 |
| ATMEGA324A-PU X1 |
| Led RGB X7 |
| Led rosu X3 |
| Rezistente 1k X22 |
| Ventilator X1 |
| Quartz 16MHz HC-49S X1 |
| Conector USB B Cvilux X1 |
| Dioda Zener X2 |
| K1X10 WSL040 X3 |
| K2X10 X1 |
| Buton X2 |
| Rezistenta 100R X3 |
| Rezistenta 470R X3 |
| Rezistenta 1k5 X1 |
| Rezistenta 10k X1 |
| Condensator ceramic 100nF 50V X3 |
| Condensator ceramic 14pF 50V X2 |
| Soclu Microcontroller X1 |
| Jumper X1 |
| Condensator electrolitic 16V |
| TO-220 |
| Placuta test 50×70 X1 |
| Baterie 9V |
Schema Electrica
Software Design
Mediu de dezvoltare
- WinAvr
- BootloaderHID
Bilioteci folosite
avr/interrupt.h
avr/io.h
util/delay.h
stdio.h
stdlib.h
Functii implementate
ISR(TIMER1_COMPA_vect) - rutina de tratare a intreruperii generate de timerul 1 este folosita pentru schimbarea modelului la 1 minut. ISR(TIMER0_COMPA_vect) - rutina de tratare a intreruperii generate de timerul 0 → schimbarea punctului afisat
ISR(PCINT3_vect) - rutina de tratare a intreruperii generate de schimbarea valorii butonului.
void IO_init() - initializeaza intrarile si iesirile
void timer_init() - initializeaza timerelor.

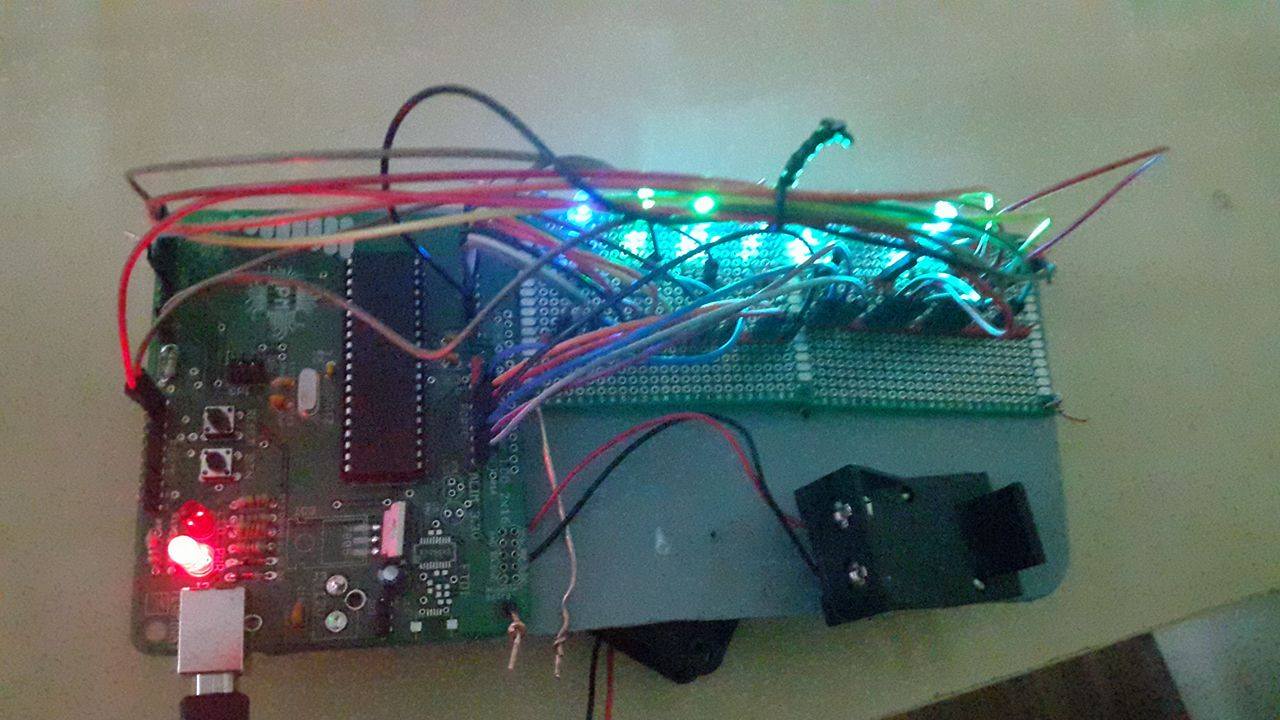

Rezultate Obţinute
Proiectul nu este complet → alimentarea nu merge si 2 leduri sunt arse.
Concluzii
A fost un proiect interesant. Partea cea mai grea a fost lipitul componentelor, cu toate ca nu a fost extrem de mult de lipit a durat foarte mult si a trebuie sa relipesc de destul de multe ori anumiti pini. De asemenea aranjarea partilor si gasirea unei placi de pus pe ventilator mi-a dat batai de cap. Cu toate ca a mers mai greu decat credeam si nu am reusit sa il termin, a fost o experienta deosebita, nemaifacand nimic asemanator inainte.
Download
Bibliografie/Resurse
Resurse Software
Laboratoarele 2/3 PM : lab2 / lab3
Resurse Hardware
Datasheet ATMega324: doc8272.pdf
Cablaj PM :proiect2017
- Documentația în format PDF
