Prezentarea pe scurt a proiectului :

• Este un joc care se joaca in doi , jucator vs jucator pe baza jocului original X si 0.
• Scopul jocului este de a ocupa pe o linie , o coloana sau o diagonala cu 3 de X sau 3 de 0 in functie de jucator.
• Invatam implementarea unui joc folosind LED-uri .

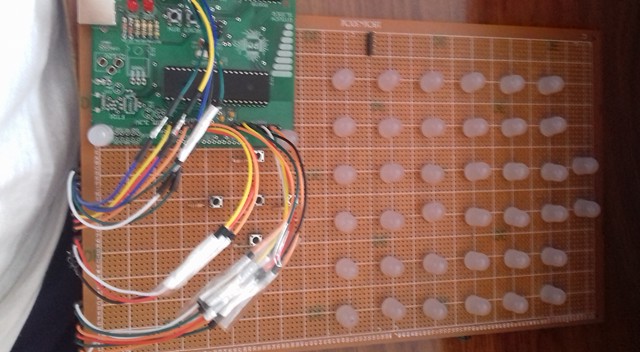

Hardware design:

• placa de baza

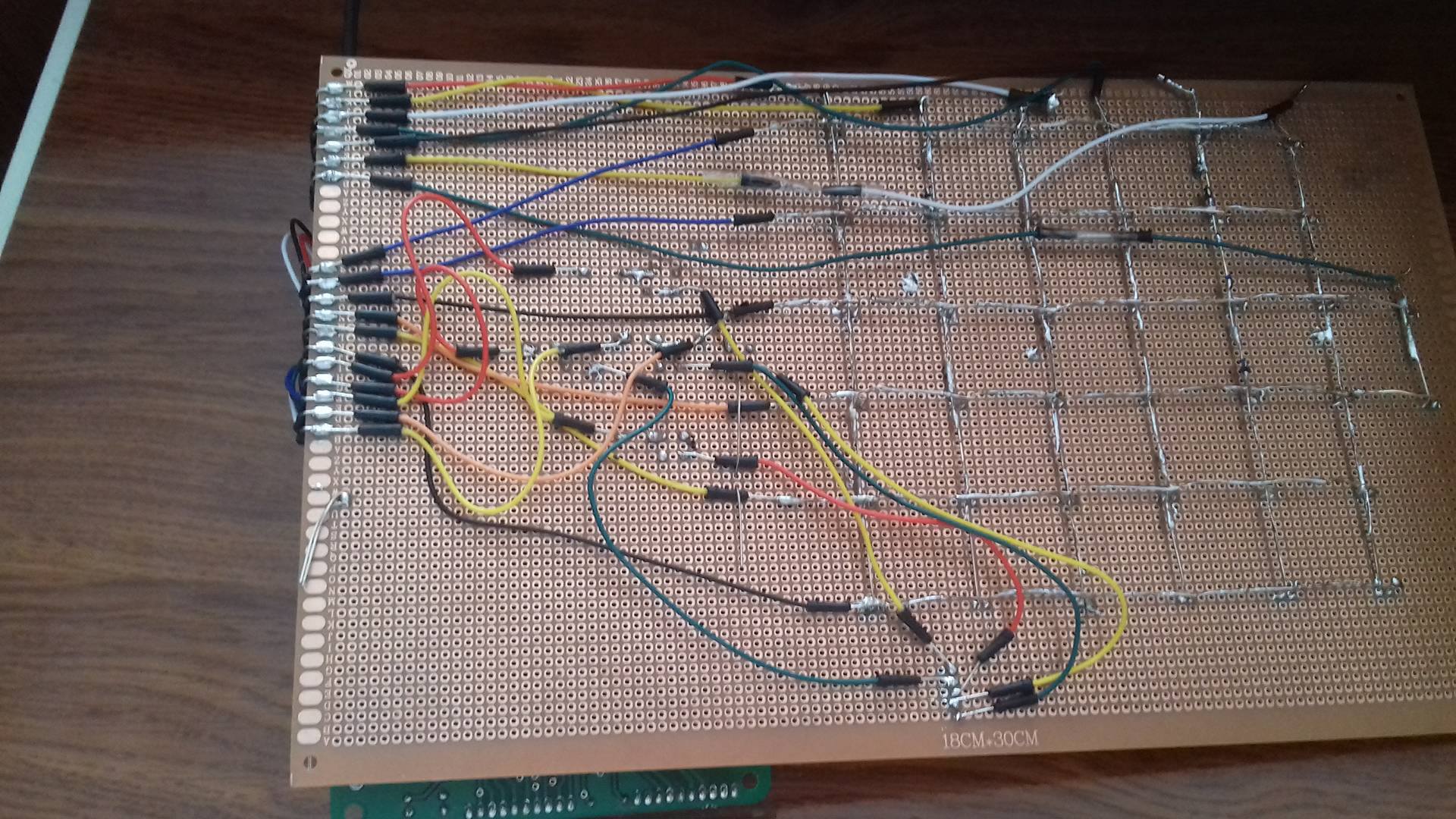

• placa secundara cu jocul l = 18 (cm) L = 30(cm)
• butoane de selectare 5 - (sus, jos, dreapta, stanga, enter)
• rezistente 5 - 1kΩ, 6 - 470Ω
• leduri 36(pentru matrice) + 2(selectare) -38 leduri bicolore
• fire de conexiune 50 de fire tata-tata

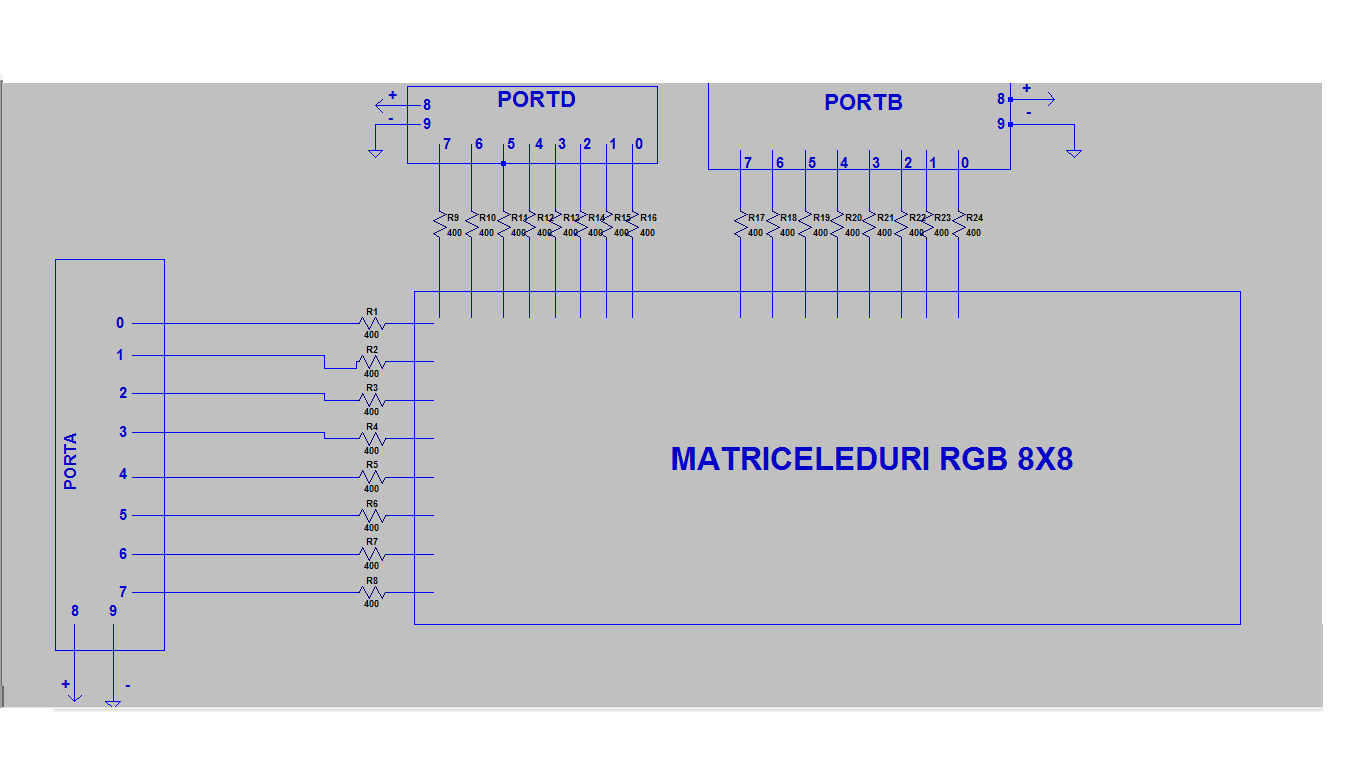

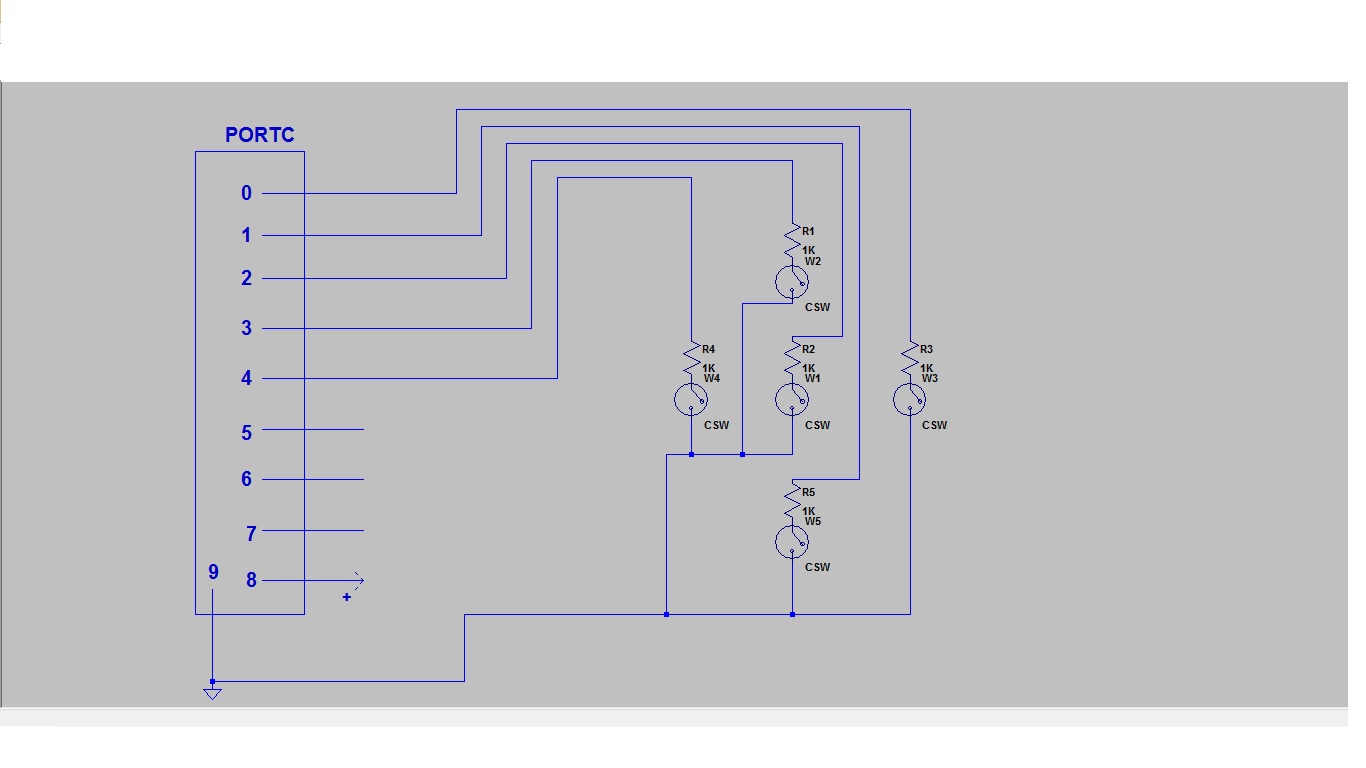

Schema Electrice:

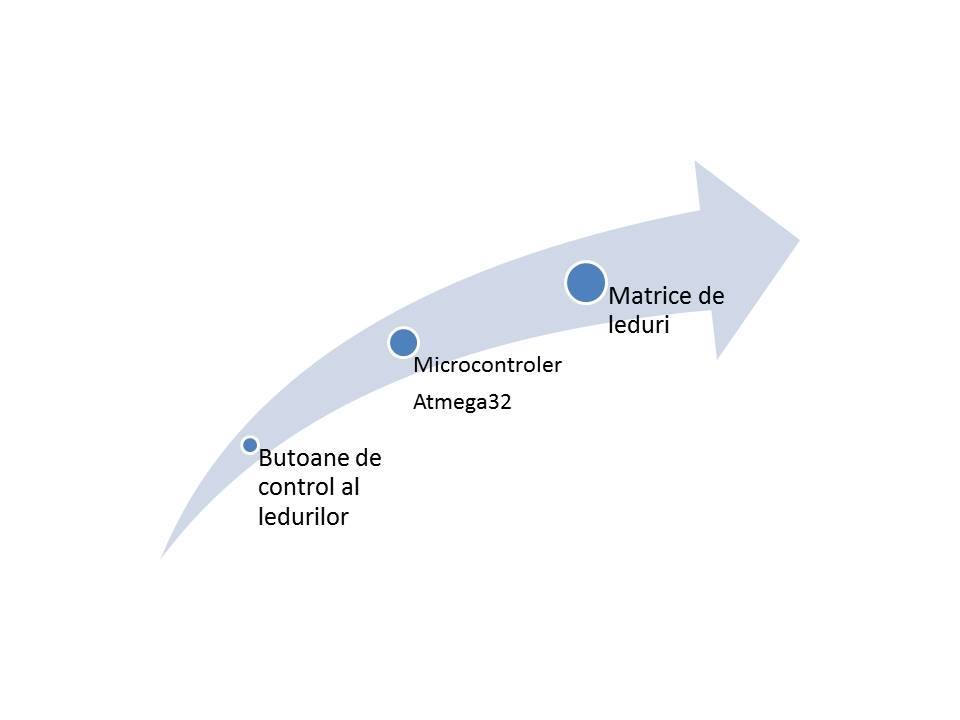

Etapa 1 : Informare despre proiect , piese si realizarea schemei block

Etapa 2 : PCB lipire

Etapa 3 : Schema electrica

Etapa 4 : cumparat piese si lipit
