Proiectul consta in realizarea unui dispozitiv ce se va atasa la role si va determina distanta parcursa si viteza in timp real.
Fiind pasionata de acest sport, mereu am cautat o aplicatie care sa imi arate distanta parcursa si viteza in timpul unei plimbari cu rolele. Majoritatea aplicatiilor existente sunt pentru alergat si bicicleta, dar ele folosesc GPS-ul si datele mobile ale telefonului.
<fc #800080>Rollertastic</fc> este solutia perfecta pentru a pune in aplicare cunostintele dobandite la facultate si a realiza o aplicatie care ar putea fi folosita de catre pasionatii de role.

Dispozitivul inregistreaza numarul de rotatii pe minut ale unei roti, folosind un senzor Hall - SS49E si un magnet neodim.
Microcontroller-ul ATMega3248 determina distanta parcursa in functie de diametrul rotii, timpul si viteza si trimite aceste informatii printr-o interfata BLE (Bluetooth Low Energy - RF-BM-S02 ) catre un telefon Android.
Aplicatia Android primeste acest pachet prin BLE si afiseaza informatiile intr-un mod user-friendly.

Scheme : rollertastic.sch

1. Programmer's Notepad
2. Android Studio
3. KiCad

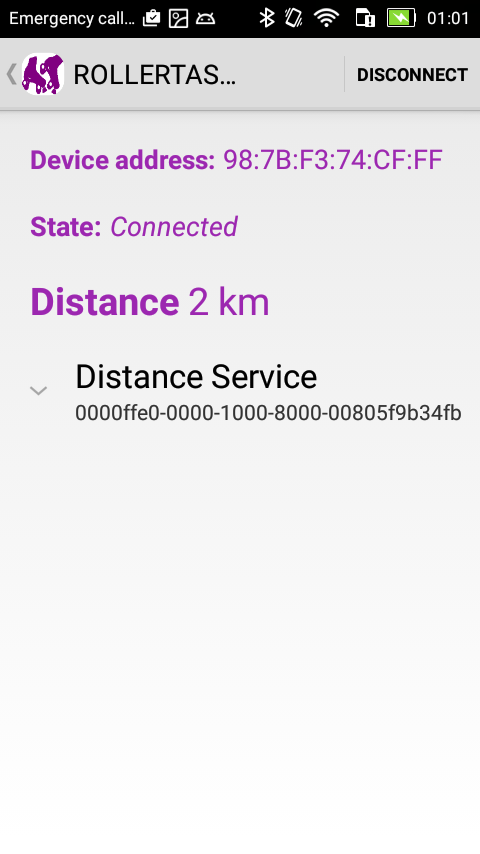

Aplicatia detecteaza si se conecteaza la BLE-ul de pe placuta. In interfata sunt afisate, real-time, datele primite pe caracteristica Distance Measurement de la BLE .

Setez Bluetooth-ul ca fiind activ si trimit constant date catre aplicatie. Cand senzorul detecteaza magnetul ar trebui sa se genereze o intrerupere, moment in care se incrementeaza numarul de rotatii. Work in progress …..

1. Planuiesc sa rezolv problema cu senzorul si sa ma folosesc de un timer pentru a trimite si viteza catre aplicatie. 2. O interfata mai user-friendly.

A fost un proiect interesant si m-a ajutat sa imi indeplinesc obiectivul. Am invatat foarte multe lucruri din acest proiect, de la primele lipituri pana la construierea aplicatiei care mi-a dat foarte multe batai de cap.

Download source code

23.04.2017 - Tema proiect, componente, schema bloc
03.05.2017 - Placa de baza
07.05.2017 - Schema electrica
13.05.2017 - Modificare schema electrica si adaugare componente la placa de baza - Din cauza modulului de BLE am fost nevoita sa construiesc propriul PCB

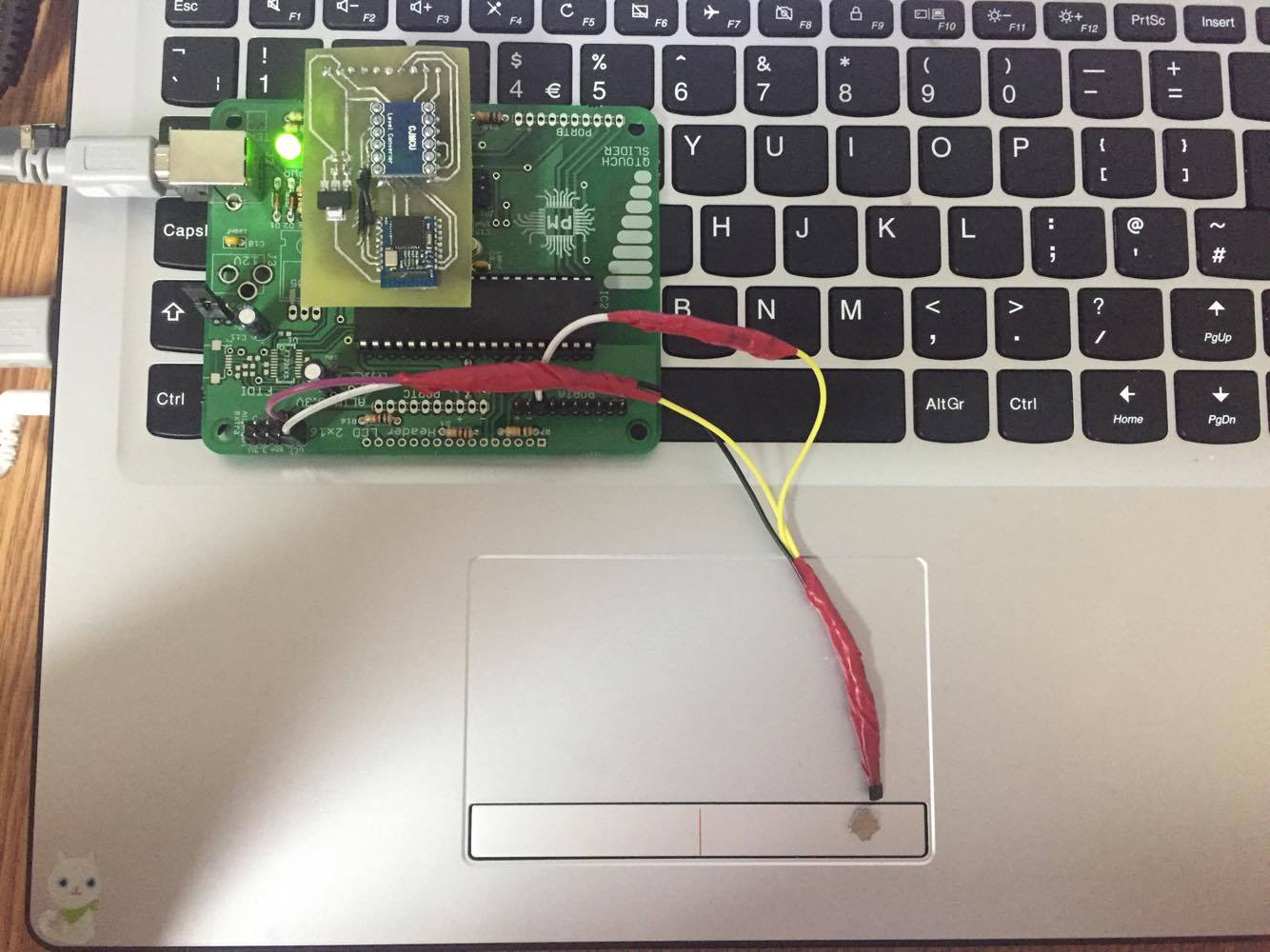

20.05.2017 - Finalizare hardware - Am schimbat 2 legaturi deoarece aveam conectat TX la TX si comunicatia cu BLE-ul nu functiona
21.05.2017 - Aplicatie android - Aplicatia detecteaza modulul BLE si se conecteaza la el. Ii pot trimite o comanda astfel incat sa ii schimb numele dispozitivului. In interfata sa afiseaza in timp real tot ce se trimite prin bluetooth
22.05.2017 - Teste senzor hall + editare WIKI

Resurse hardware

1. http://cs.curs.pub.ro/wiki/pm/lab/lab1

Resurse software

1. https://www.futurashop.it/image/catalog/data/Download/RF-BM-S02.pdf
