Gianina-Mihaela CARP (66907) - SnakeIT

Adresa de contact: gianina.m.carp@gmail.com

Introducere

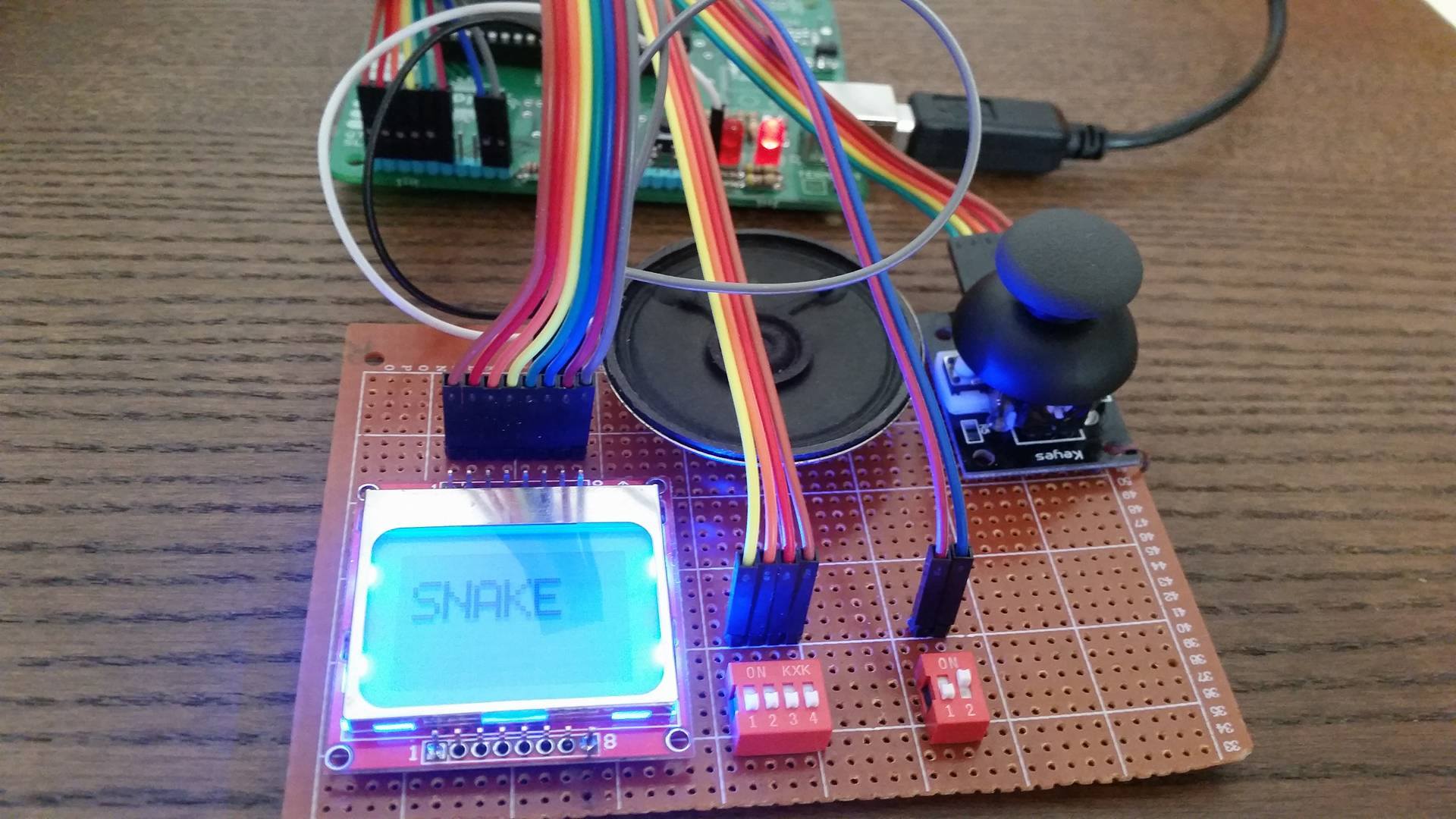

SnakeIT

jocul snake pe Graphic LCD 84×48 - Nokia
input folosind un joystick (miscarile)
jocul prezinta mai multe nivele de dificultate de pot fi modificate dintr-un comutator
output → difuzor ce va reda diferite sunete in functie de activitatile din joc (ex: game over, la atingerea hranii)

Descriere generală

Hardware Design

Lista de componente(pe langa cele de baza):

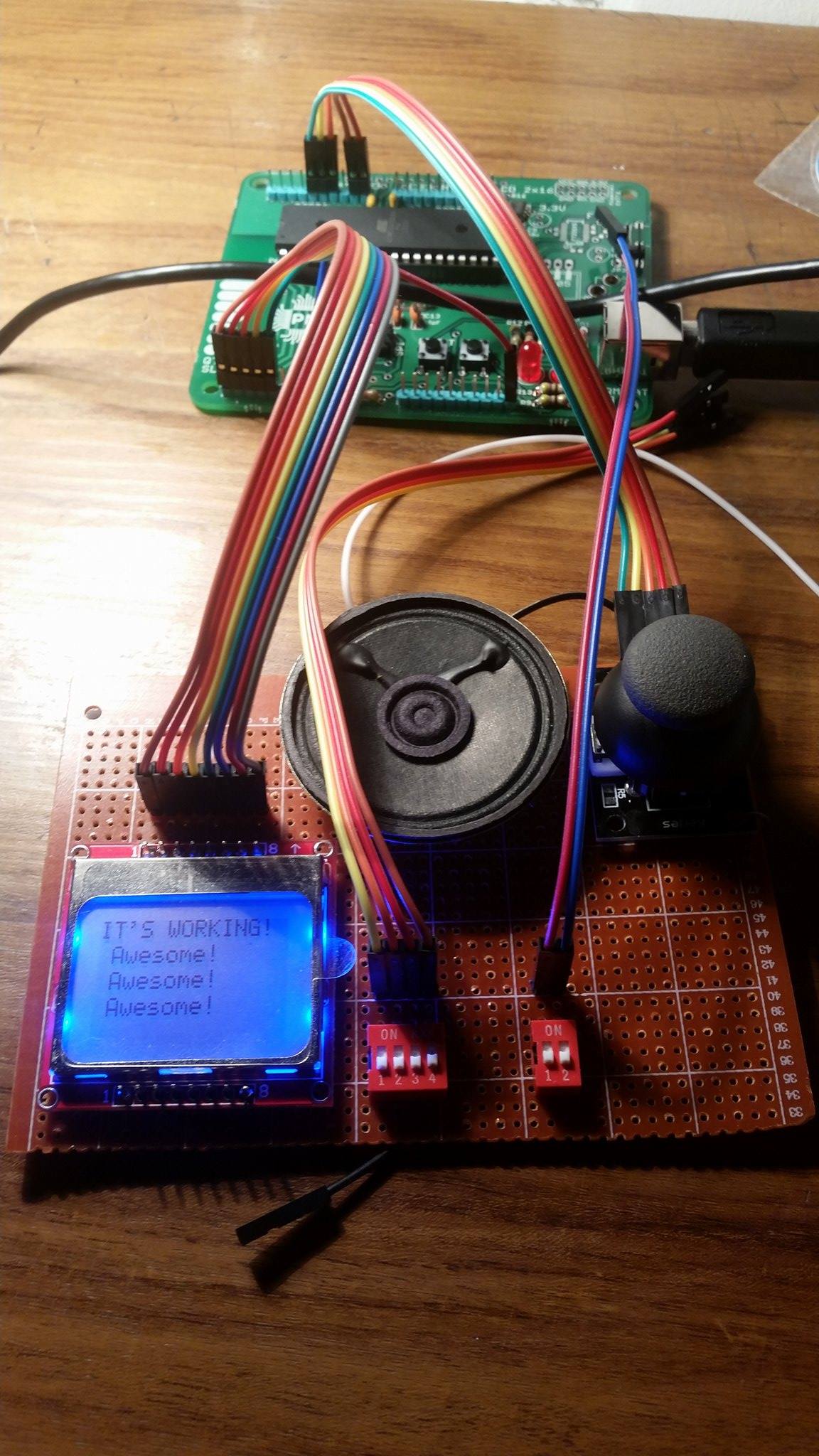

Graphic LCD 84×48 - Nokia
Joystick
Difuzor
Comutatoare(x2 si x4)

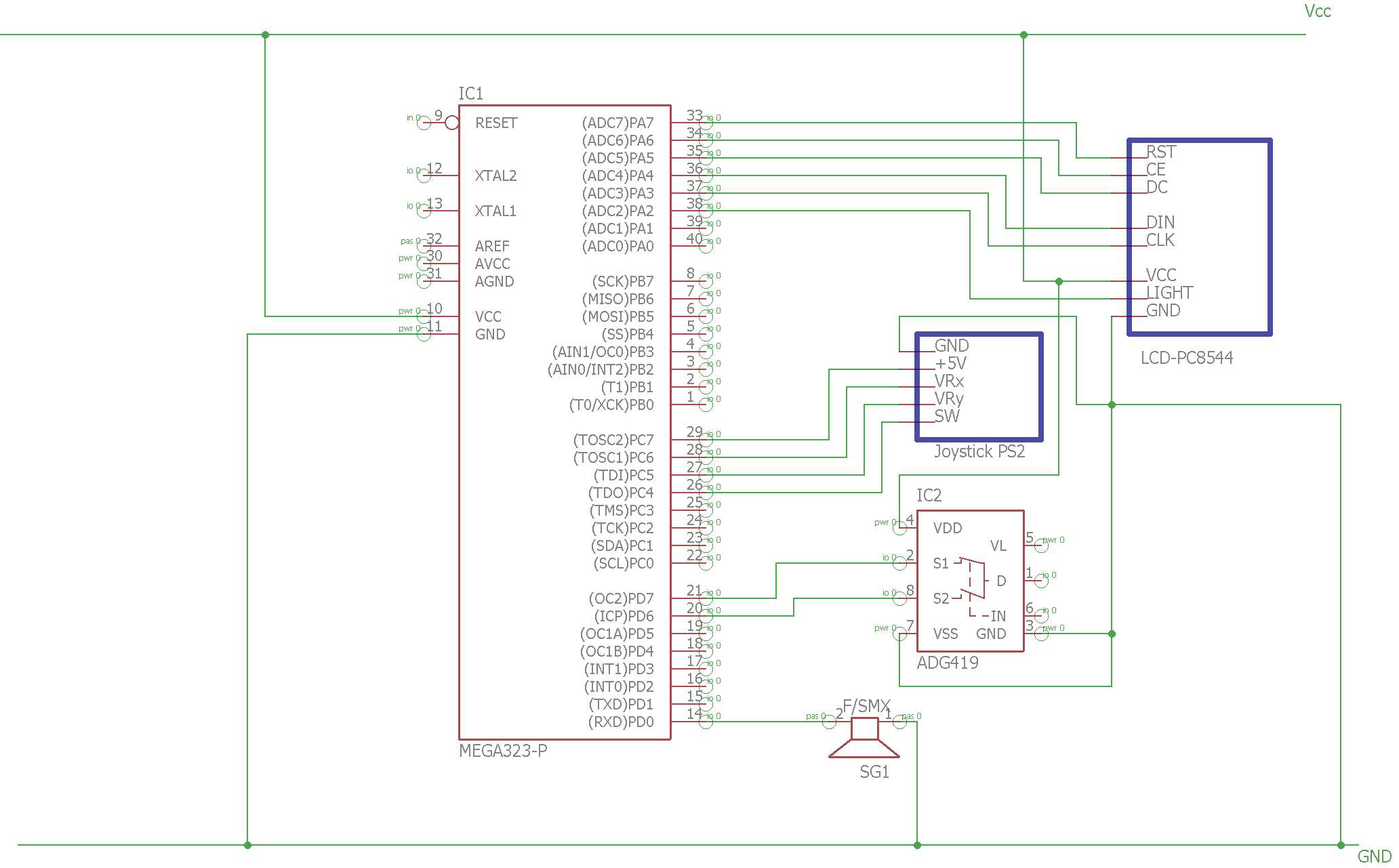

Pini utilizati:

1. LCD Nokia5110:PORTB → PB0 - PB4

> PB → Backlight
> Vcc(+) si GND (-)

2. Buzzer: PORTD

> PD0
> GND (-)

3. Joystick: PORTA → PA5 → coordonata Y

> PA6 → coordonata X

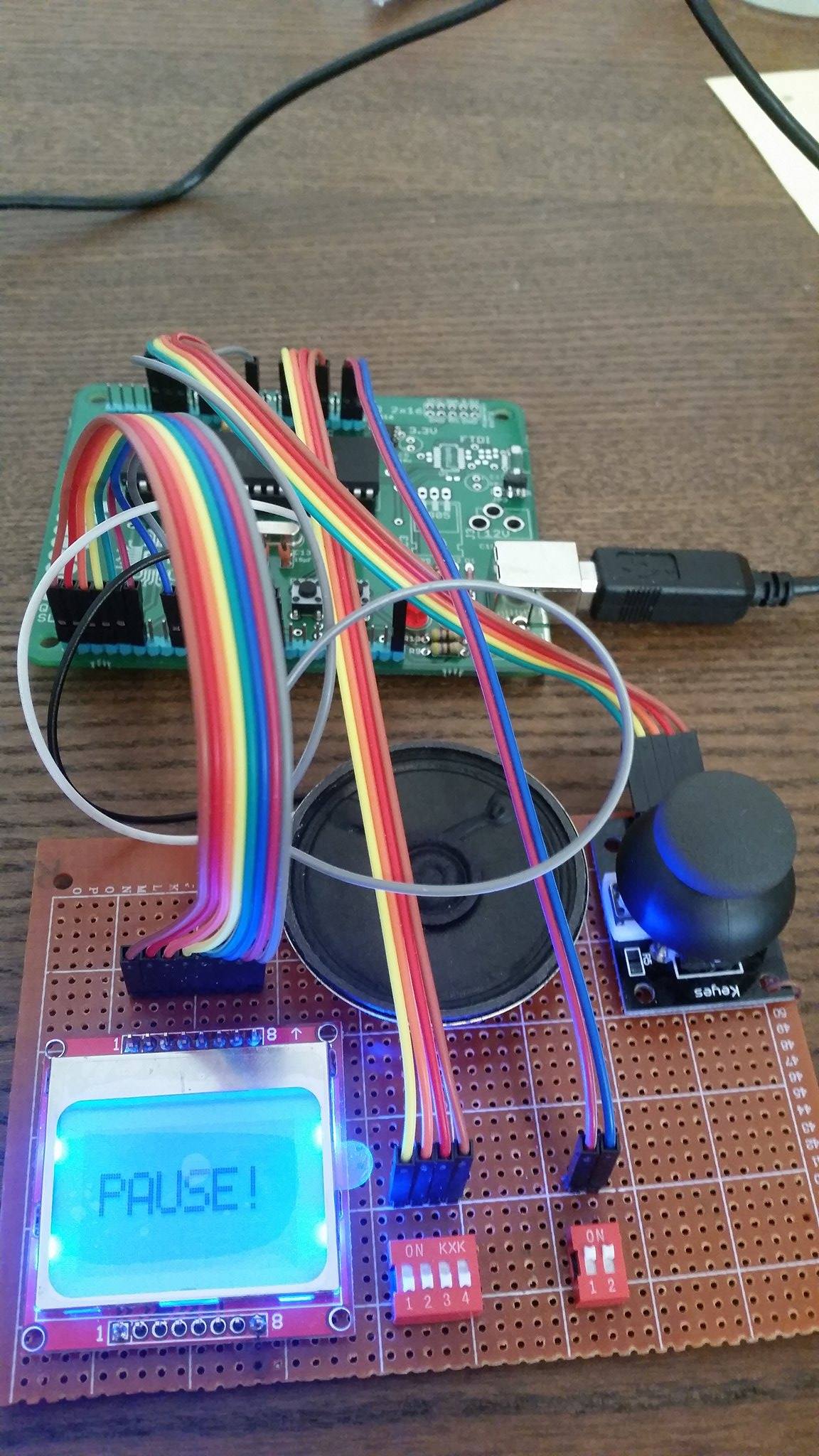

> PA4 → buton joystick → utilizat pentru pauza
> Vcc(+) si GND(-)

4. Comutatoare: PORTC → GND(-)

          X2:(1)-> PC1 -> Pauza
             (2)-> PC0 -> Backlight LCD

          X4:
               (1)-> PC6 -> Level EASY
               (2)-> PC5 -> Level MEDIUM
               (3)-> PC4 -> Level HARD
               (4)-> PC3 -> Redimensionare margini

Software Design

Am folosit libraria nokia5110 pentru interfatarea cu ecranul LCD.

Mediul de dezvoltare folosit:

Programmer's Notepad

Implementare SnakeIT

Pentru a retine snake-ul efectiv si bucati de hrana am folosit structura coord_t ce are doua componente de tip int, x si y.

struct coord_t {

int x;
int y;

}coord_t;

Functii implementate

void ADC_init()
int ADC_get()
int check_food_pos() ⇒ verificare intersectie snake & food
void generate_food() ⇒ generare food
void initSnake() ⇒ initializare snake
int checkSnake() ⇒ verifica daca sarpele s-a lovit de margini sau de el insusi
void clearSnake() ⇒ sterge snake
void showSnake() ⇒ afisare snake pe LCD
void moveSnake(int) ⇒ miscare snake
int checkDirection(int, int) ⇒ verificare corectitudine directie primita
int getDir(int x, int y, int snake_dir) ⇒ trecerea datelor primite de la joystick din analog in digital si returnarea directiei corespunzatoare
void initIO()⇒ initializare porturi ca intrare/iesire
void drawBorder() ⇒ desenare bordura
void checkBacklight() ⇒ verificare si aprindere backlight LCD
void buzzer_morse(int tip_morse) ⇒ generare sunete de la buzzer
void makeSound(int tip_morse) ⇒ generarea unui anumit tip de sunet
int checkDifficulty() ⇒ verificare dificultate aleasa
int checkBorder() ⇒ verificare tip de margine aleasa
void snake_main()
