Proiectul meu este clasicul joc de X si 0 pe LED-uri. Scopul proiectului, pentru mine, il reprezinta familiarizarea cu programarea pe microcontrollere.

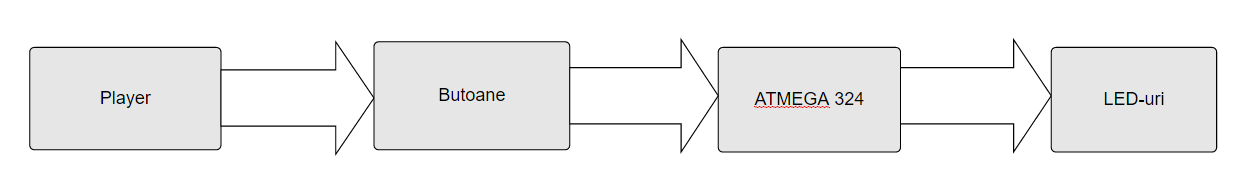

Prezentare proiect:

• mod de joc player vs player (Player1 - rosu / Player2 - verde)
• proiectul are ca scop entertainment-ul jucatorilor
• folosesc o matrice de 3 X 3 LED-uri RGB

Lista de piese:

1. ATMEGA324
2. LED-uri Bicolore de 3mm cu anod comun x 9
3. Condensatoare
4. Rezistente (de 1k, 100 ohmi, 2.2k)
5. Diode
6. Quartz
7. Butoane 6x6x6 x 5
8. Placa secundara
9. Bareta de pini X 2 cu cate 40 de pini
10. Fire Mama-Mama
11. Fire Tata-Tata

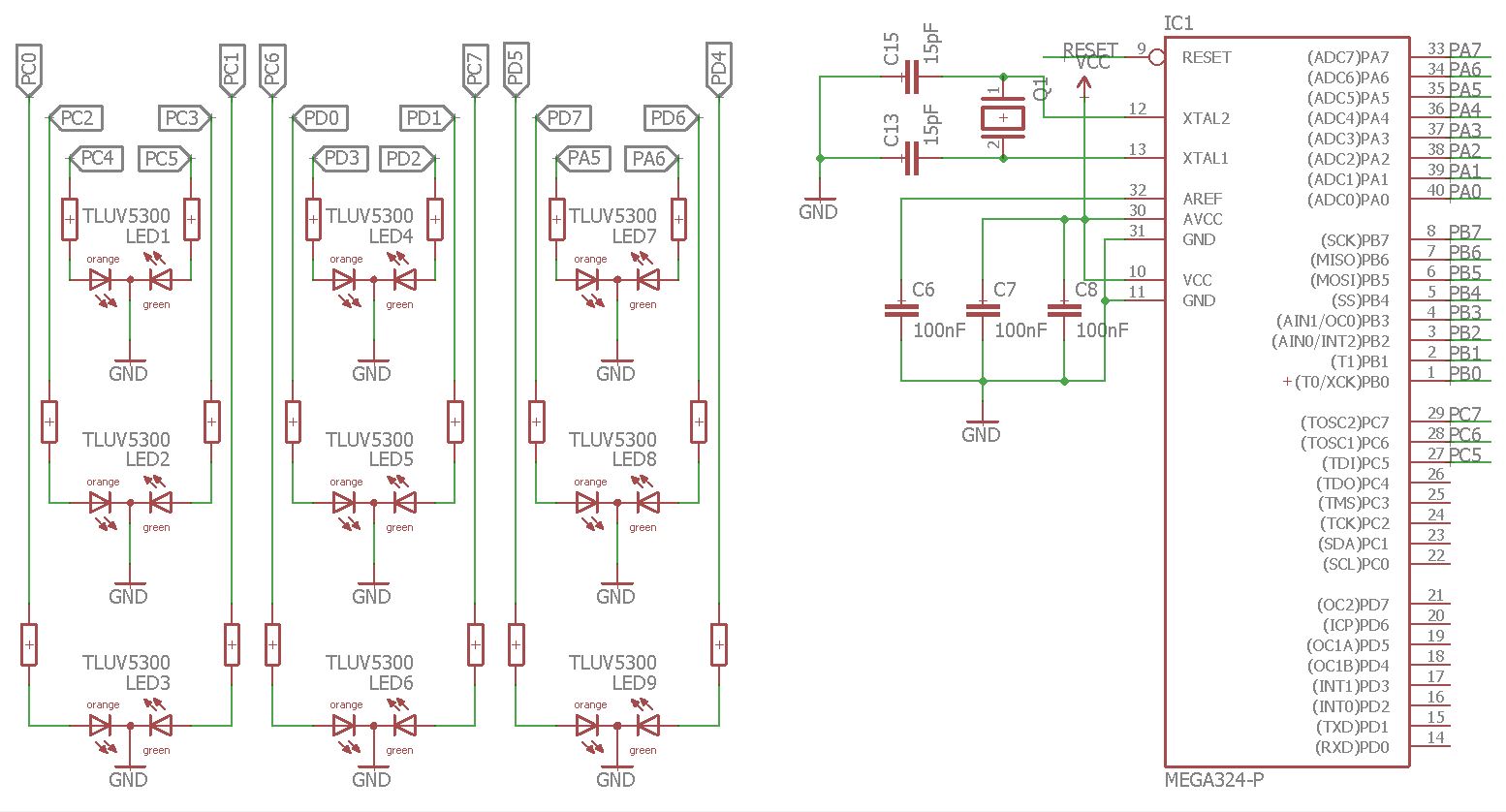

Schema electrica: tictactoe.sch

Descrierea codului aplicaţiei (firmware):

• mediu de dezvoltare: Programmer's Notepad si AVR Studio
• librării şi surse 3rd-party: stdlib.h, io.h (din AVR), delay.h (din util)
• algoritm: un algoritm foarte simplu care are la baza starile posibile in care se afla jocul la un moment dat.
• (etapa 3) surse şi funcţii implementate: am folosit drept schelet de cod pentru implementarea mea laboratorul 0.

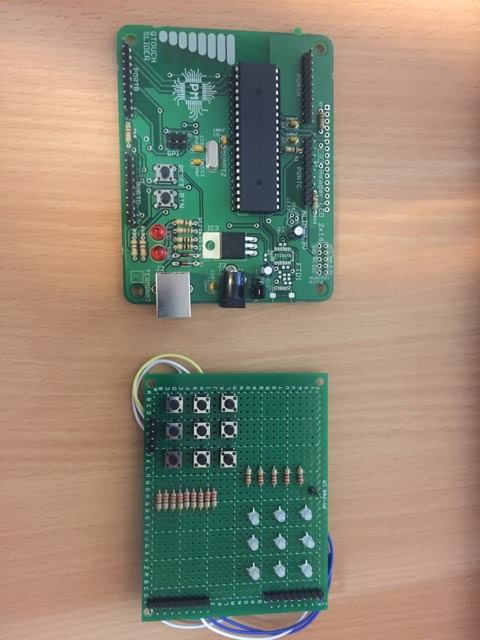

Rezultatele obtinute se pot vedea din imaginile pe care le-am adaugat si as putea spune ca in urma implementarii acestui proiect am obtinut si putina experienta practica cu electronica si programarea low-level.

Flavius Raicea, 332CB → flaviusraicea332cb.zip

Faza 1:

1. Familiarizare cu procesul de lipire a componentelor pe placuta principala
2. Componentele pentru placuta principala si placuta in sine am fost achizitionate de catre toate seriile

Faza 2:

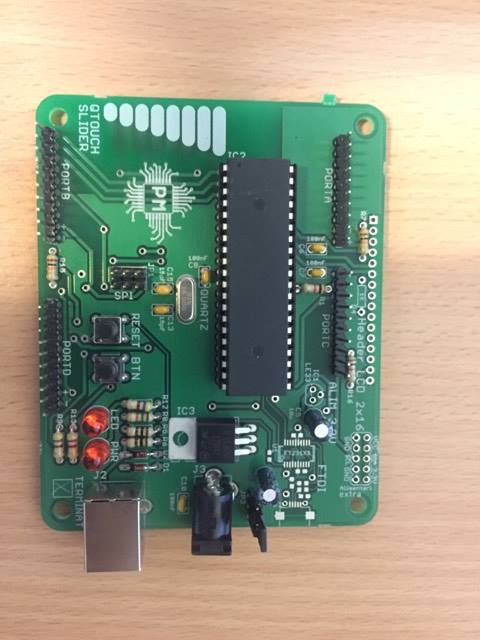

1. Lipire componente pe placuta de baza (pot spune ca aceasta parte reprezinta un intro destul de bun si usor deoarece placutele au simboluri pentru a identifica unde trebuie lipite fiecare din componentele din pachetul de baza)

Faza 3:

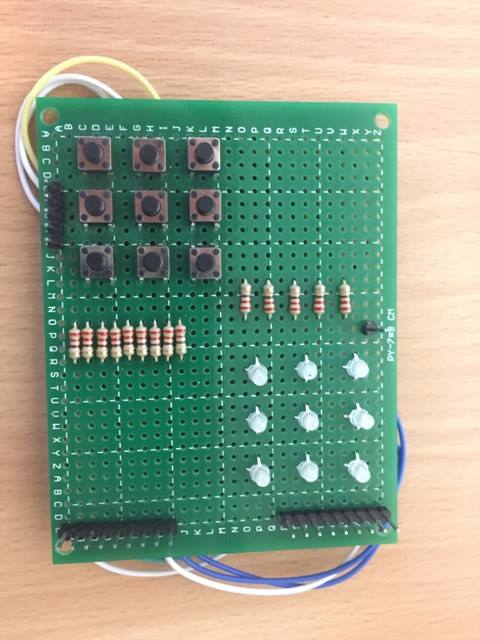

- Achizitionare placuta secundara si componente suplimentare

Am cumparat componentele de la Conex Electronics dar de pe placuta secundara s-au dezlipit pad-urile si a trebuit sa cumpar o placuta secundara mai buna si piese noi de la Optimus Digital (aveau si preturi mai ieftine)

Faza 4:

1. Lipirea componentelor pe placuta principala

- Am folosit drept schelet de cod laboratorul 0.

• Documentația în format PDF
