Autorul poate fi contactat la adresa: Login pentru adresa

1. Ce face ?

Proiectul este o implementare a jocului X si 0. Regulile folosite vor fi cele clasice. Detalii proiect si implementare:

1. Am folosit in total 9 leduri, dispuse sub forma unei matrici de 3 pe 3.
2. La joc vor participa 2 playeri, reprezentati prin culori diferite
3. Scorul va fi afisat pe 2 leduri

2. Care este scopul lui ?

Scopul este crearea unui joc interactiv si portabil folosind cunostintele dobandite la laborator.

3. Care a fost ideea de la care ati pornit ?

Un proiect asemenator am implementat si in anul 2, sperand la a putea implementa si o varianta impotriva AI a acestui joc.

4. De ce credeti ca este util pentru altii si pentru voi ?

Jocul reprezinta o competitie intre jucatori cat si o sursa de amuzament. Este un exercitiu practic care ma ajuta sa aprofundez si mai mult cunostintele dobandite in cadrul laboratorului.

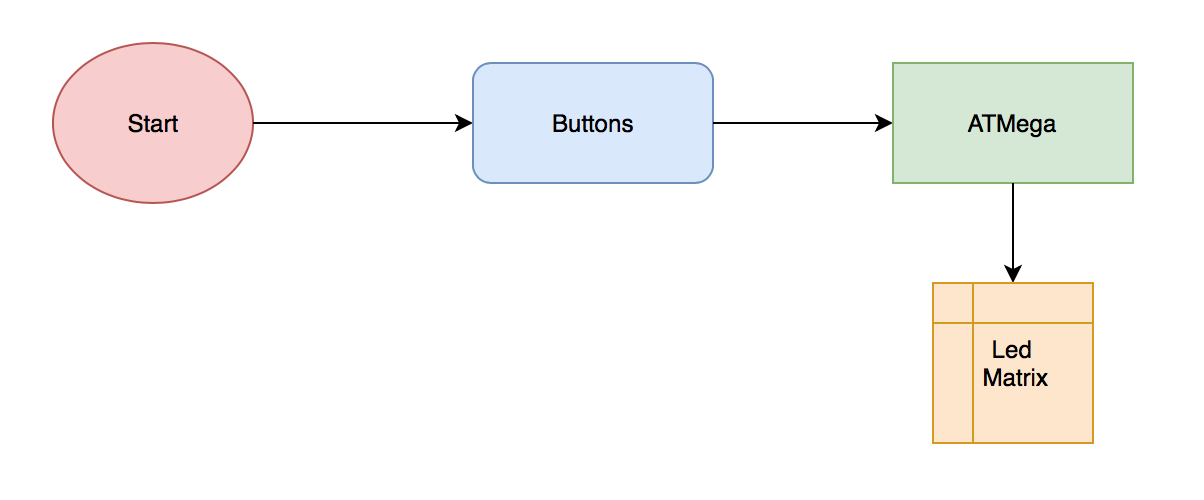

Microcontroller-ul ATMega va fi legat la placuta de baza.

1. Vor fi 9 butoane de selectie pentru fiecare pozitie.
2. De asemenea voi fi 2 leduri pentru scor si cele 9 leduri ale matricii 3×3.

Lista de piese:

1. Diode x 2
2. Microcontroller ATMega
3. LED-uri bicolore x 9
4. Condensatori x 4
5. Rezistențe
6. Barete de pini x 4
7. Butoane x 9
8. Placa de test x 1
9. Fire de legatura x 27
10. Fire mama - mama x 30

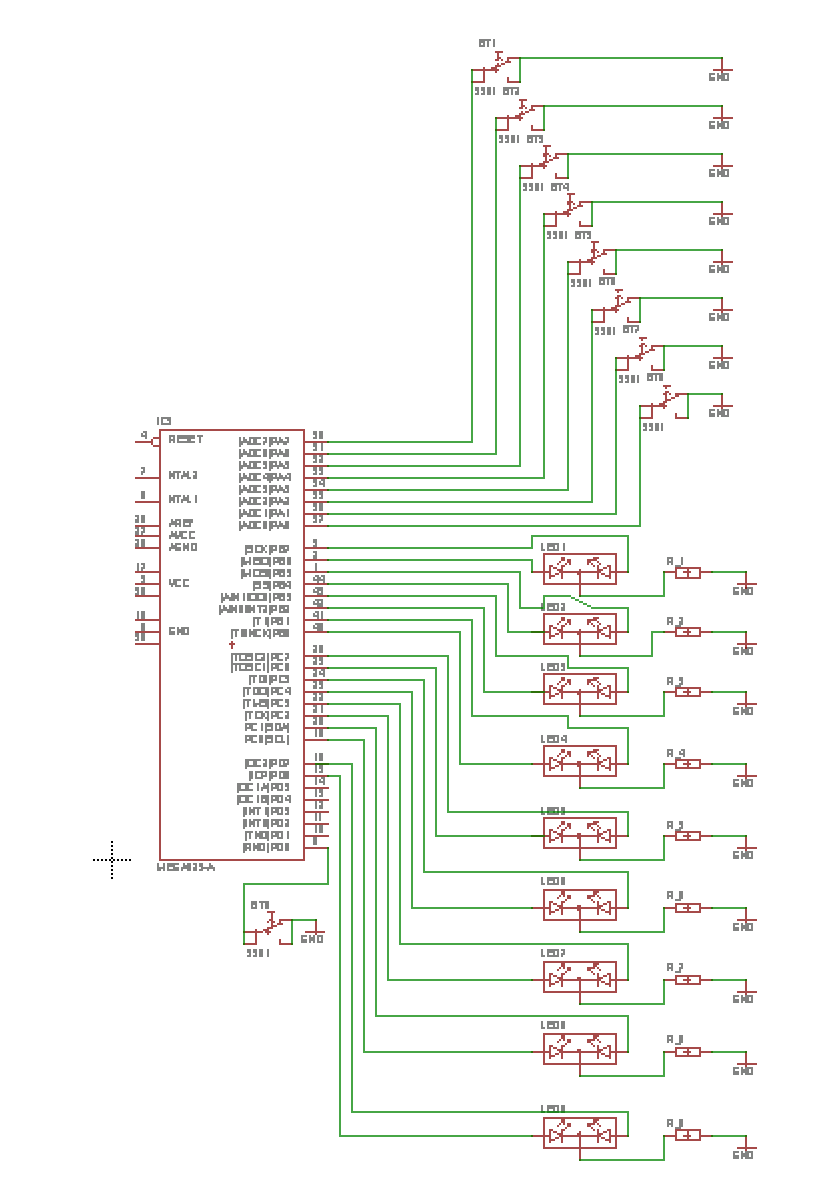

Schema electrica: schemael_opreai.sch

Descrierea codului aplicaţiei (firmware):

• mediu de dezvoltare: Programmer's Notepad 2
• librarii si surse 3rd-party: <avr/io.h> si <util/delay.h>
• algoritmi şi structuri pe care plănuiţi să le implementaţi: la apasarea unui buton se aprinde led-ul corespunzator
• (etapa 3) surse şi funcţii implementate: ca sursa si schelet de cod am folosit laboratorul 0 de unde am construit programul necesar

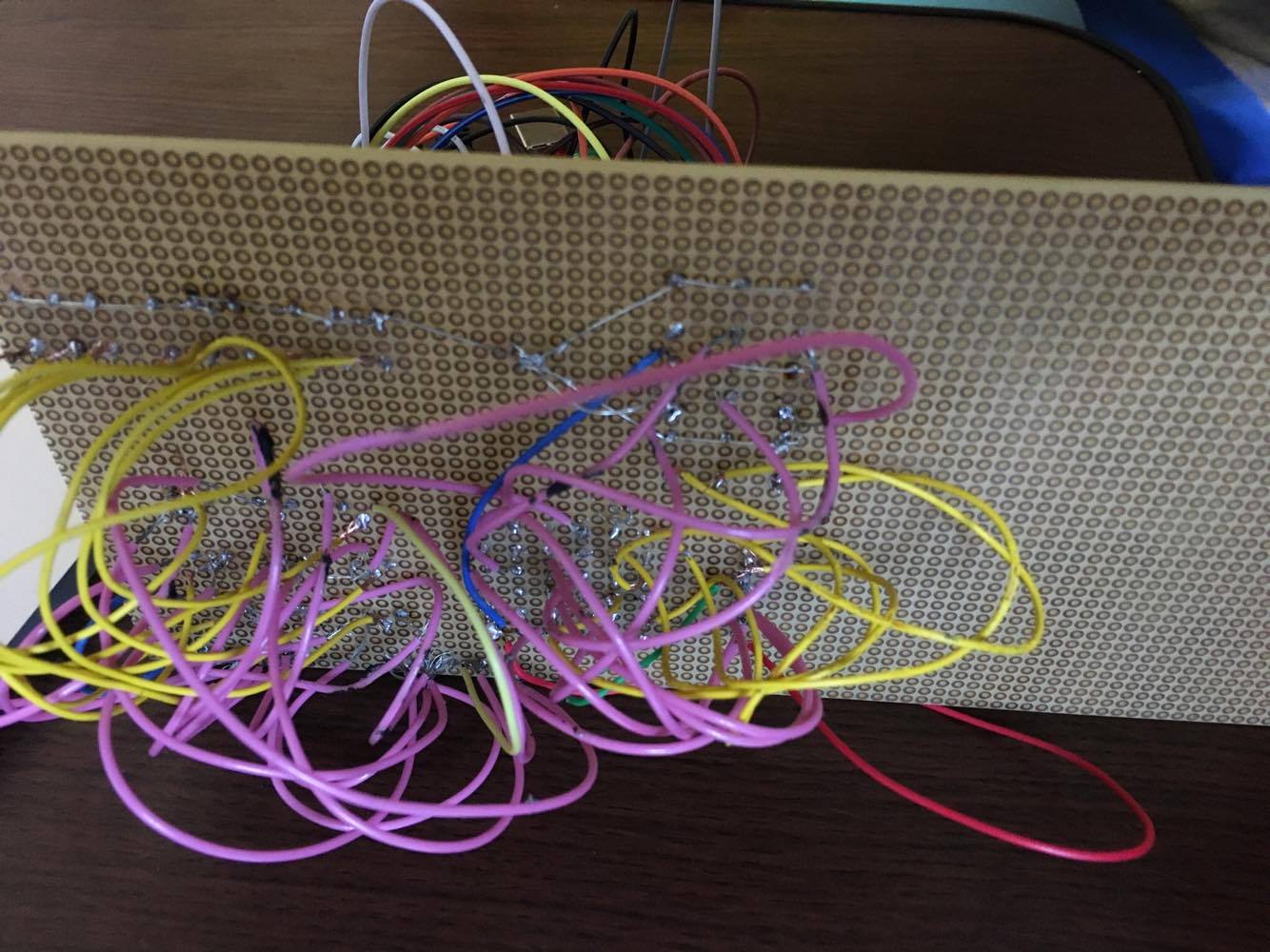

Dificultate in ceea ce priveste lipirea corecta a ledurilor, butoanelor si conectarea pinilor intre placa aditionala si cea principala.

r_b_oprea_ionut.zip

Pas 1: Lipire placa de baza

Pas 2: Verificare functionalitate placa de baza

Pas 3: Cumparare componente aditionale

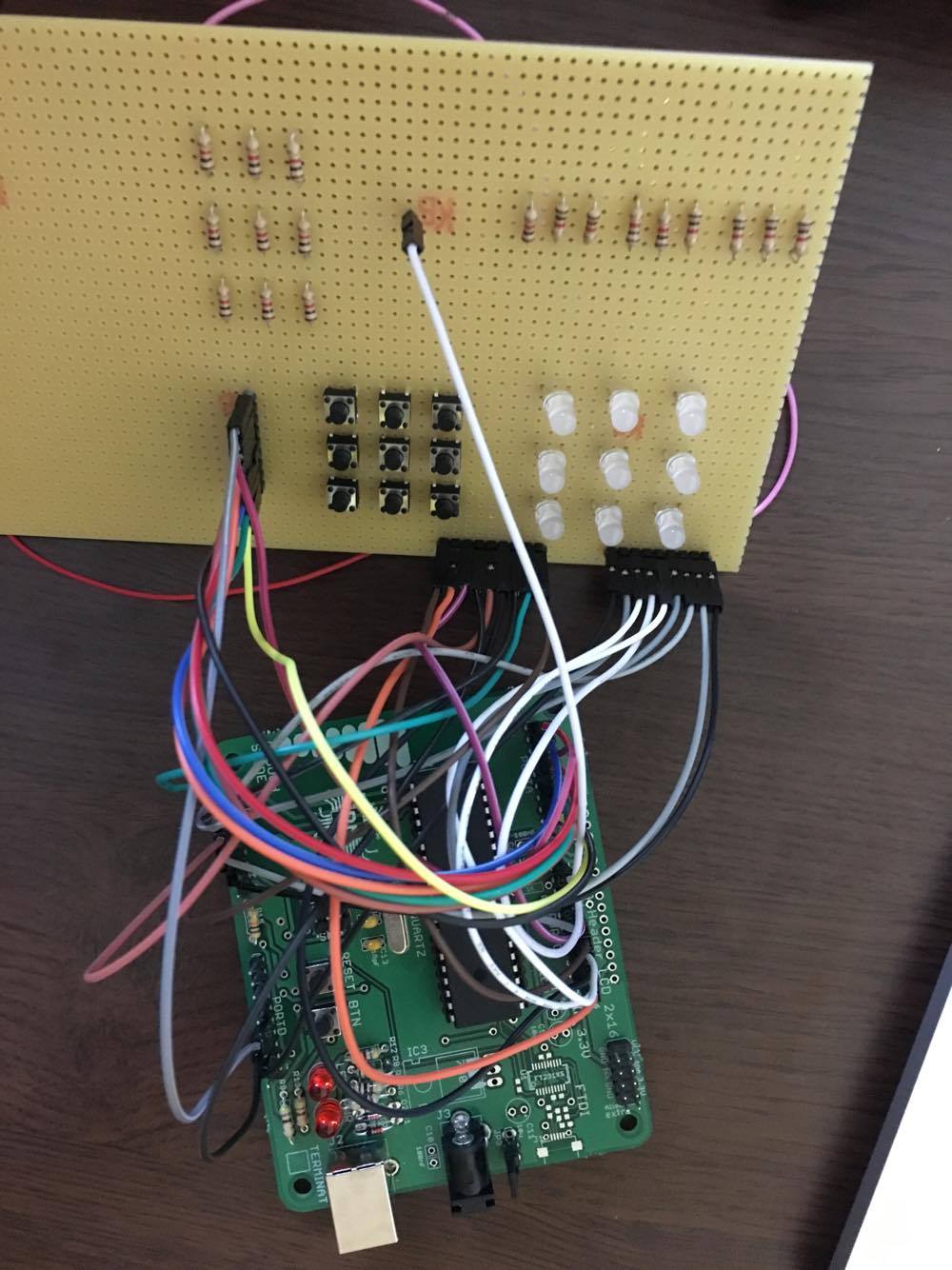

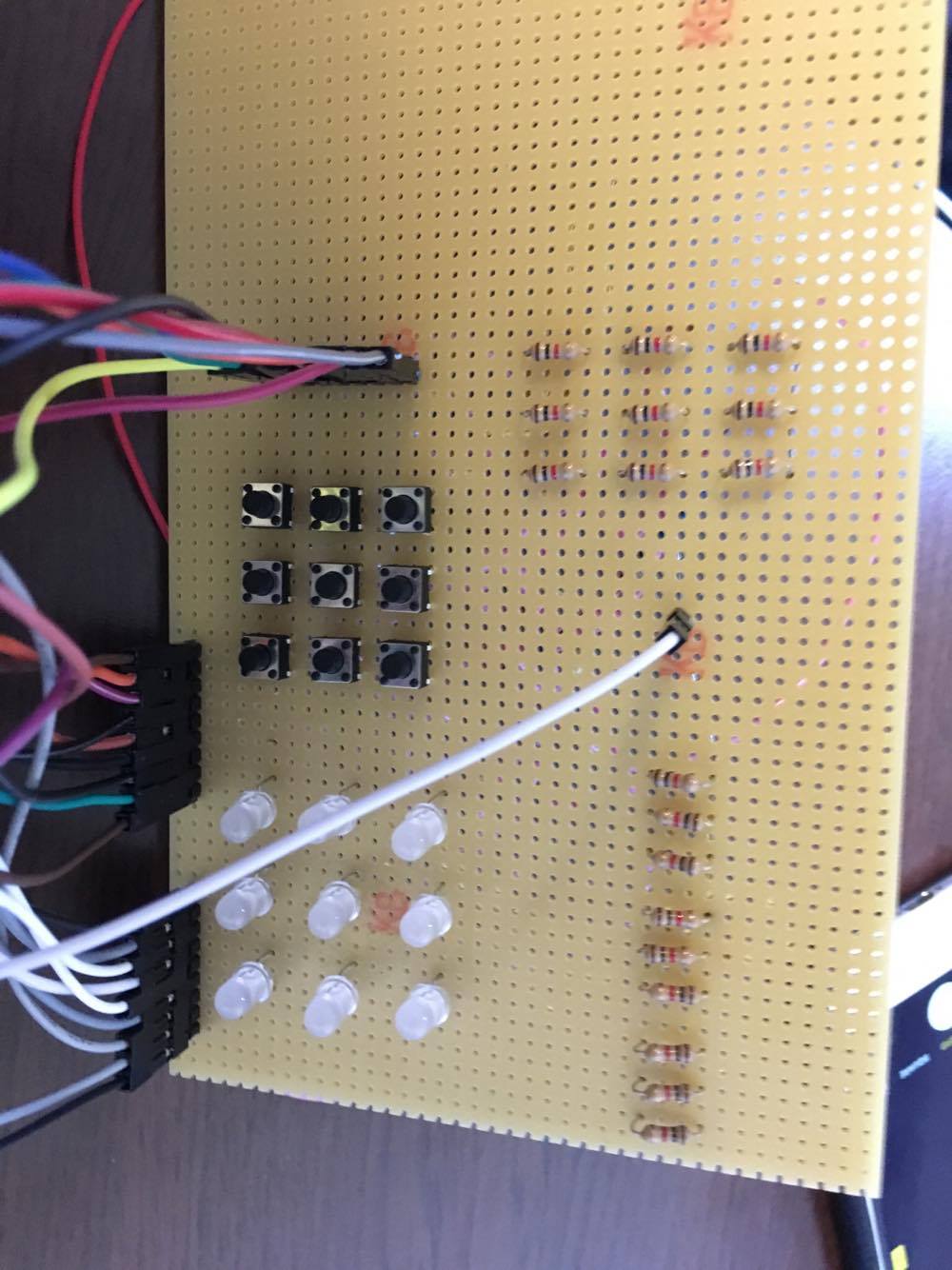

Pas 4: Lipirea componentelor pe placa aditionala si realizarea schemei electrice

Pas 5: Testare functionalitate leduri si butoane de pe placa aditionala.

Pas 6: Implementarea software pentru jocul de X si O.

Pas 7: Prezentarea finala
