Proiectul pe care mi l-am ales sa il realizez este celebrul joc al copilariei mele, Snake.
Am ales acest joc deoarece cred ca este momentul ideal de a ma gandi cum a fost proiectat acesta, care m-a fascinat asa de mult,
mai ales in copilarie. Implementarea acestuia se va baza pe o matrice de led-uri 8×8. Snake-ul se va comporta pur si simplu, in mod natural
ca cel de pe telefonul Nokia 1100: prin intermediul celor 4 butoane, voi misca sarpele in toate directiile(sus,jos,stanga,dreapta), acesta va creste cu o unitate de fiecare data cand va manca un bob, va putea sa treaca prin pereti si va muri numai atunci cand isi va musca codita.
De asemenea, mancarea sarpelui o voi genera aleator.
Un video cu acest joc il puteti gasi aici: Ssss

Lista piese:

• Componentele de baza pentru placa:
  • Atmega324PA-PU, Cod : Atmega324PA-PU
  • 16MHz QMIM016, Cod : Q16.000MHz HC-49S
  • 2 Diode Zener, Cod: BZX55C3V3
  • 2 LED-uri EL333, Cod:CLL-50221
  • K1X10 WSL040, Cod: HN1X40
  • K2X10, Cod: HN2X10
  • 2 PushButtons, Cod : TS-06E(TS-3)
  • Rezistente de 1k,4k7,1k5,10k; Coduri: RW25CF 100R, RW25CF 470R, - , RW25CF 10K
  • Condensatoare ceramice : 100nF , 15Pf; Coduri : -, CML 15pF 50V NP0
  • Soclu DIP40, Cod: LC40
  • Jumper

• Alte componente necesare proiectului:
  • Placuta de test
  • 5 PushButtons, Cod : TS-06E(TS-3)
  • Rezistente 3k3
  • Header pini
  • Matrice 8×8 led-uri
  • Fire de legatura (mama-mama)

• Schema electrica a proiectului:

Descrierea codului aplicaţiei (firmware):

• mediu de dezvoltare: AVR Studio;
• bootloaderHID
• Eagle 7.5.0
• Programmer's Notepad

Matricea de leduri am retinut-o intr-un tabloud bidimesnional de 8×8. Semnificatia fiecarui led este:0 -stins,1 -aprins.

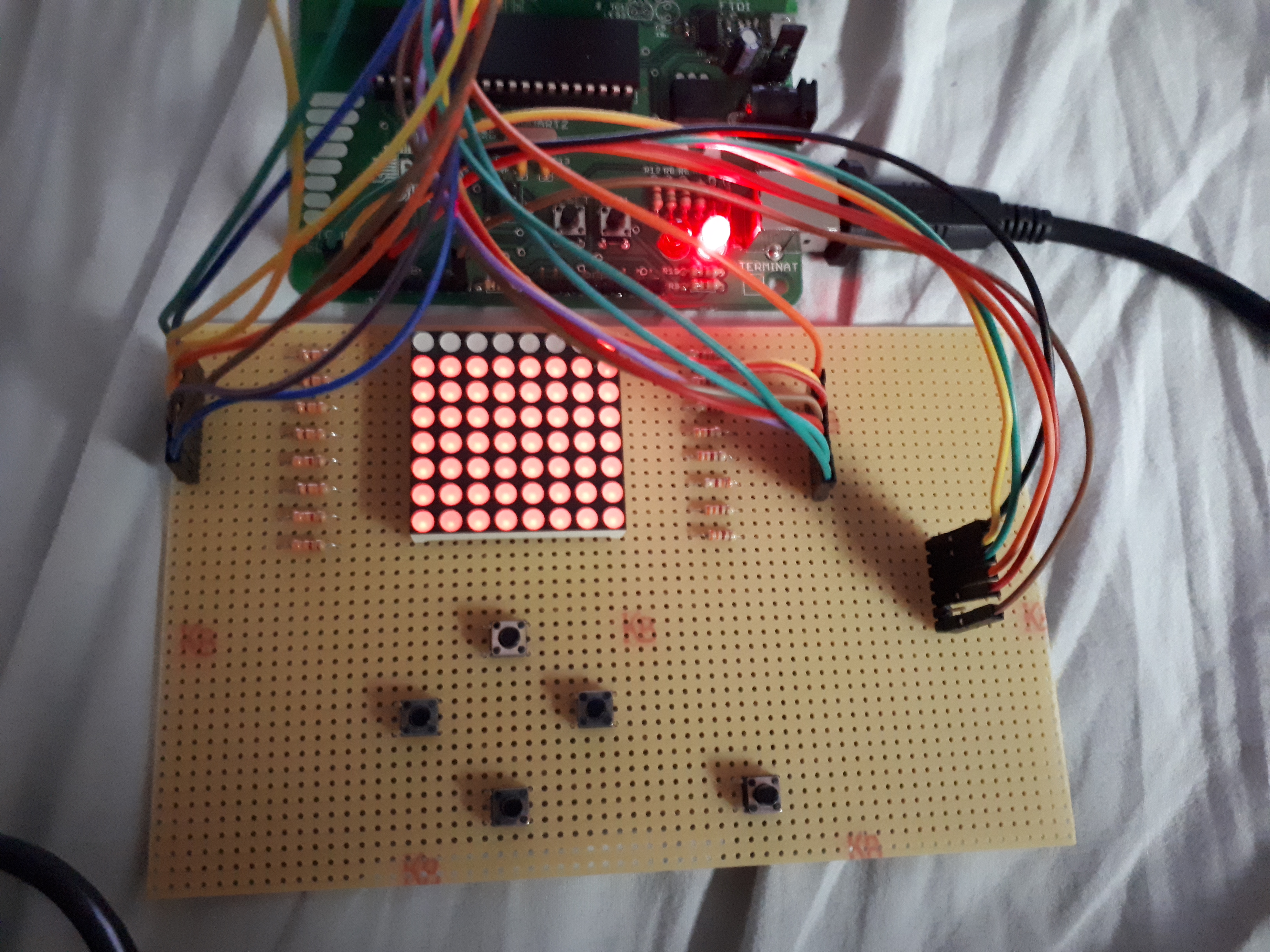

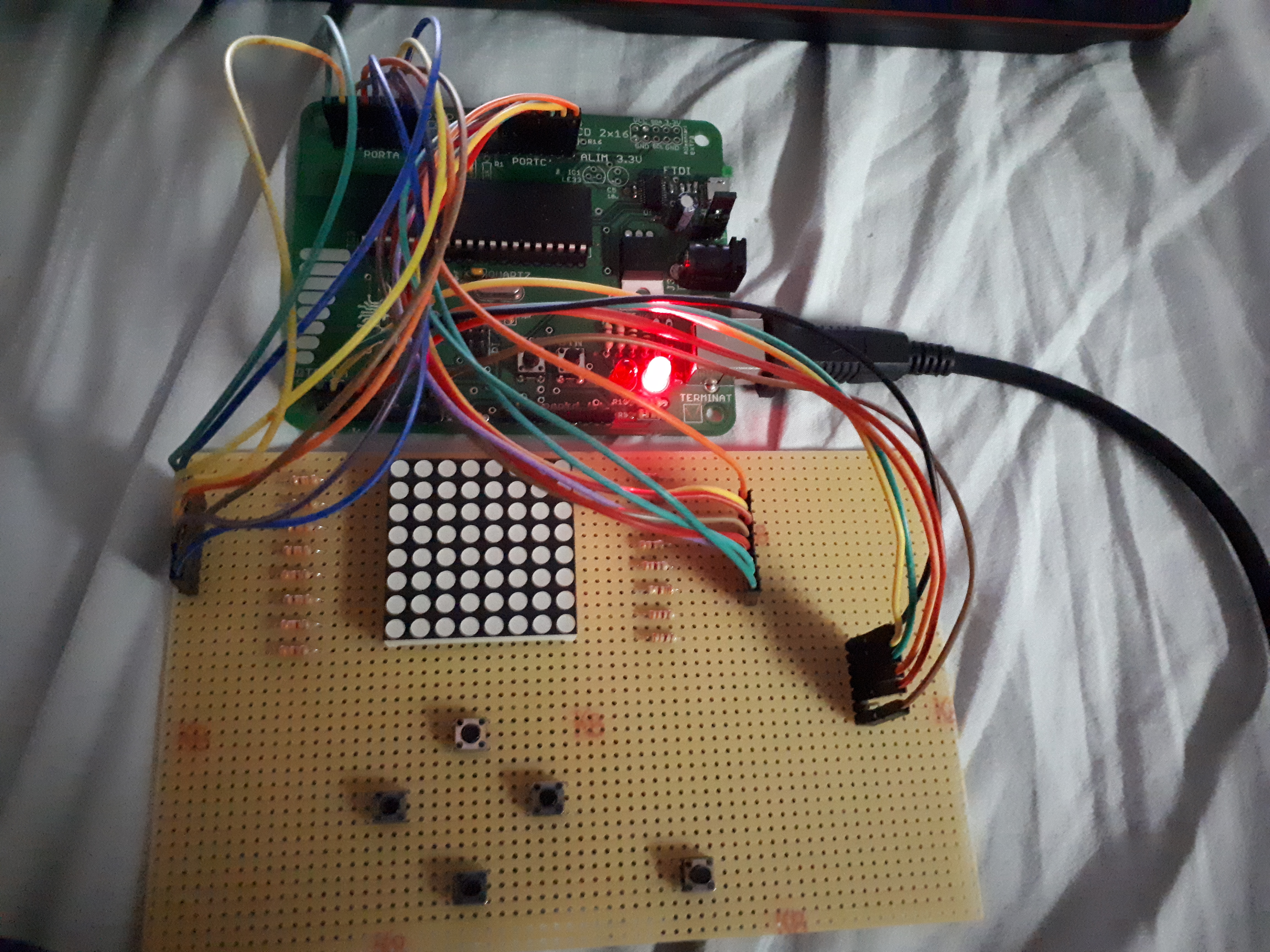

Configuratia matricii este reprezentata pe leduri cu ajutorul functiei afisare(). Initial, ledurile de pe matrice se aprind pana se umple .

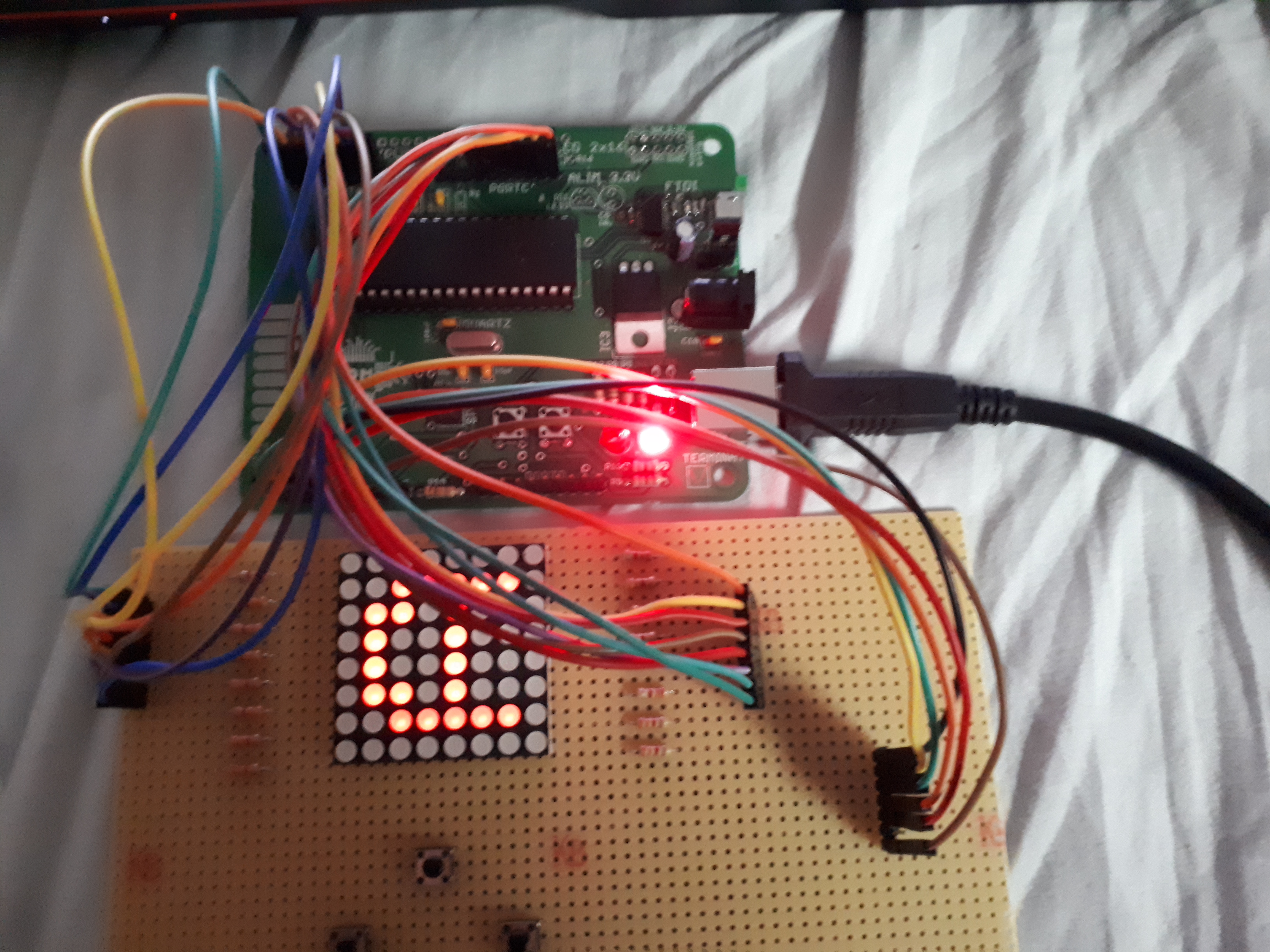

Sarpele se misca cu ajutorul celor 4 butoane. Jocul se termina cand sarpele isi musca coada.
Hrana este generata cu ajutorul functiei generare_hrana().
In momentul cand sarpele se loveste de el, va aparea ca si mesaj “END GAME”.

Consider ca a fost un proiect interesant, de la care am avut ce invata. Cea mai mare dificulate pe care am intalnit-o a fost la lipirea firelor pentru matricea de leduri.
In concluzie, mi-a placut mult sa lucrez la acest proiect deaorece am avut sansa sa implementez un joc pe care l-am jucat foarte mult in copilarie.
Rezultatul a fost cel la care m-am asteptat si a meritat tot efortul.

Schema electrica download: dumitra_cristian.sch
Cod program : Snake

1. Am ales tema proiectului si am updatat pe pagina de wiki.
2. Am cumparat componentele necesare si placa de baza:20.04.2017 3. Am lipit componentele si am testat placa de baza:24.04.2017
4. Am cumparat componente pentru urmatorul pas:28.04.2017
5. Am realizat schema electrica: 14.05.2017
6. Am lipit celelalte componente si am creat legatura intre placute: 16.05.2017
7. Am implementat,testat si finaizat pagina de wiki : 21.05.2017
