Ideea de baza a priectului este o lampa de LED-uri ce poate fi controlata prin bluetooth. Gradul de interactivitate ajunge pana la modifcarea pattern-ului, a intensitatii luminoase si posibilitatea de a activa un mini-joc de memorie.

Scopul proiectului este de a vedea hands-on lucrul cu interfatarea unui dispozitiv bluetooth. Mai poate fi si un ornament “geeky” care isi poate gasi chiar si utilitate practica considerabila.

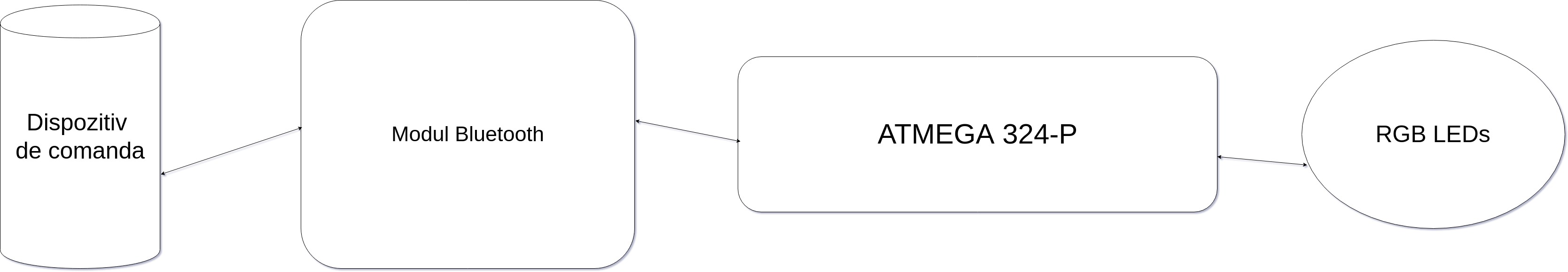

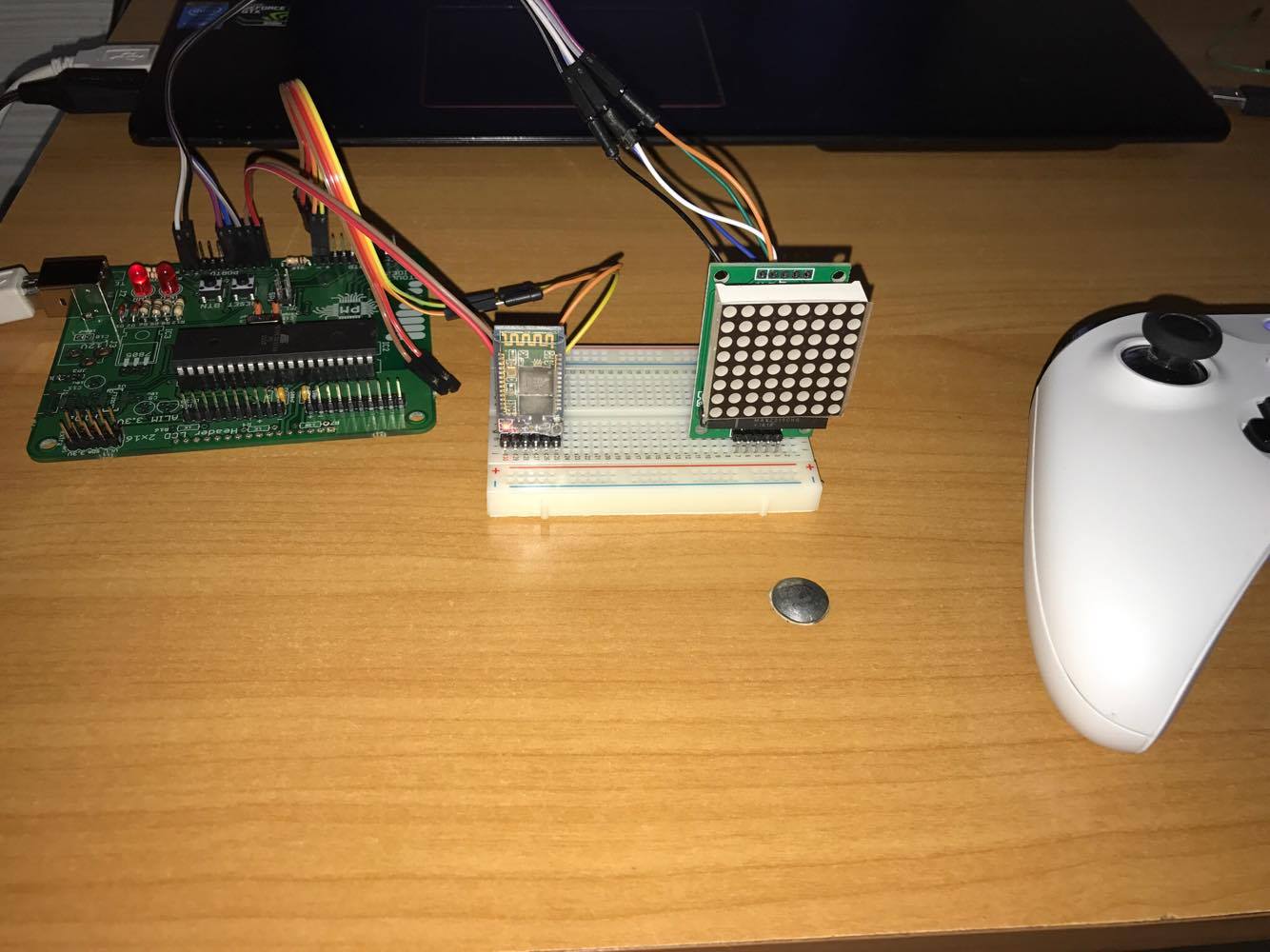

Comanda se face prin intermediul unui Controller de XBOX One, care se conecteaza prin bluetooth la laptop, fiind trimise apoi comenzi catre placa care determina comportamentul matricei de LED-uri.

Lista de piese:

• Matrice LED MAX7219
• Rezistente
• HC-05 Bluetooth module
• Breadboard
• Fire mama-mama, mama-tata

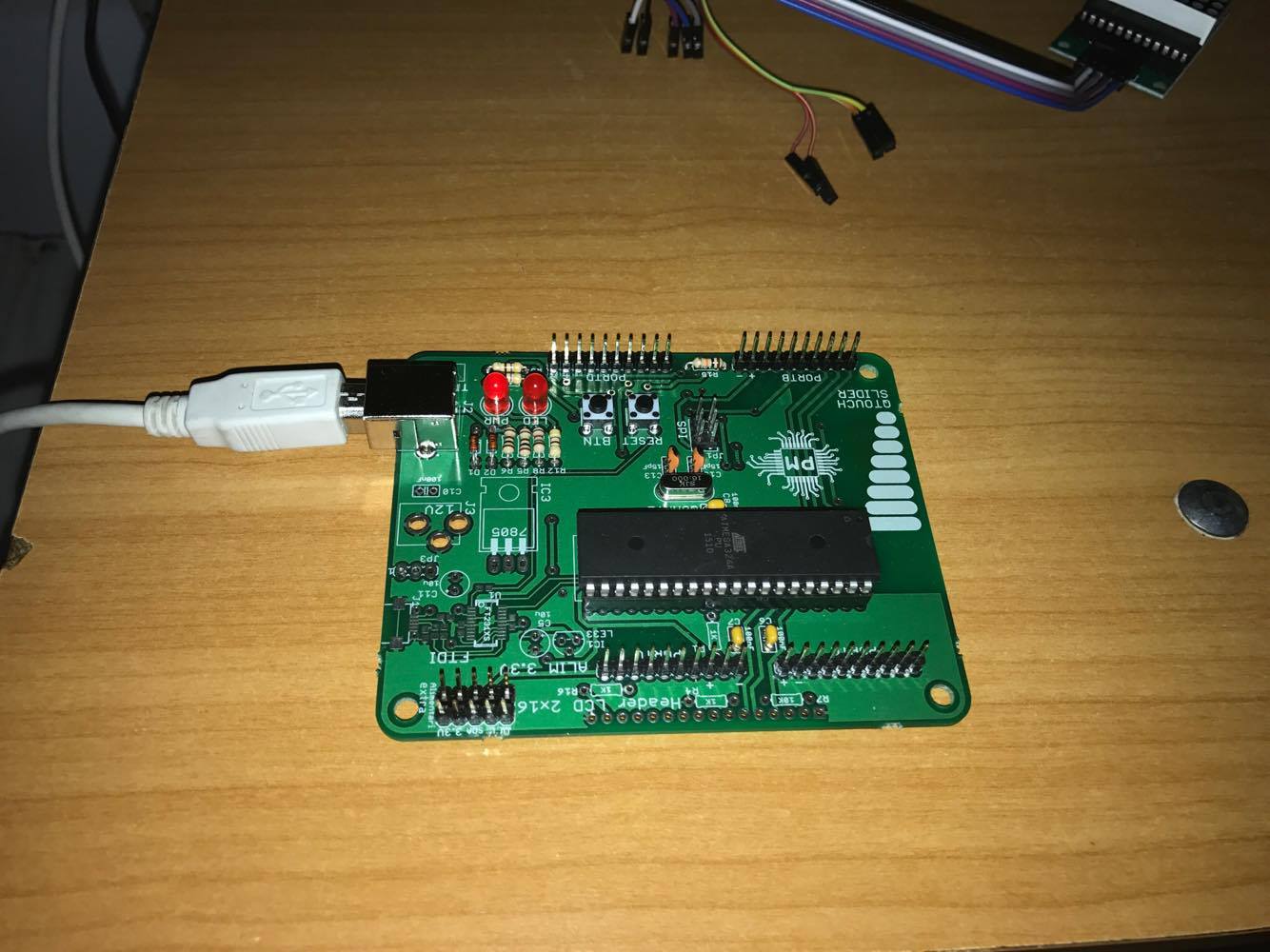

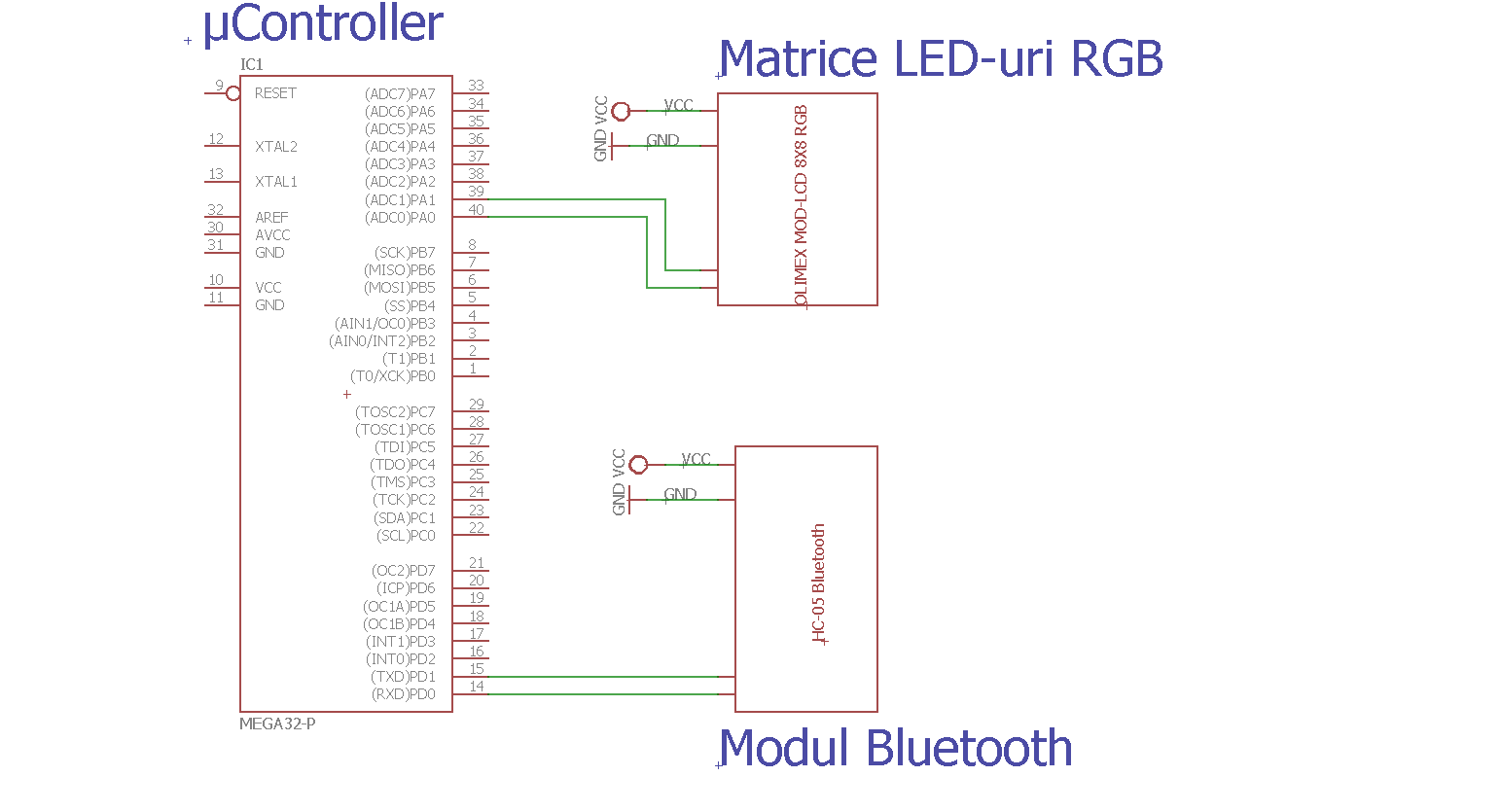

Schema electrica:

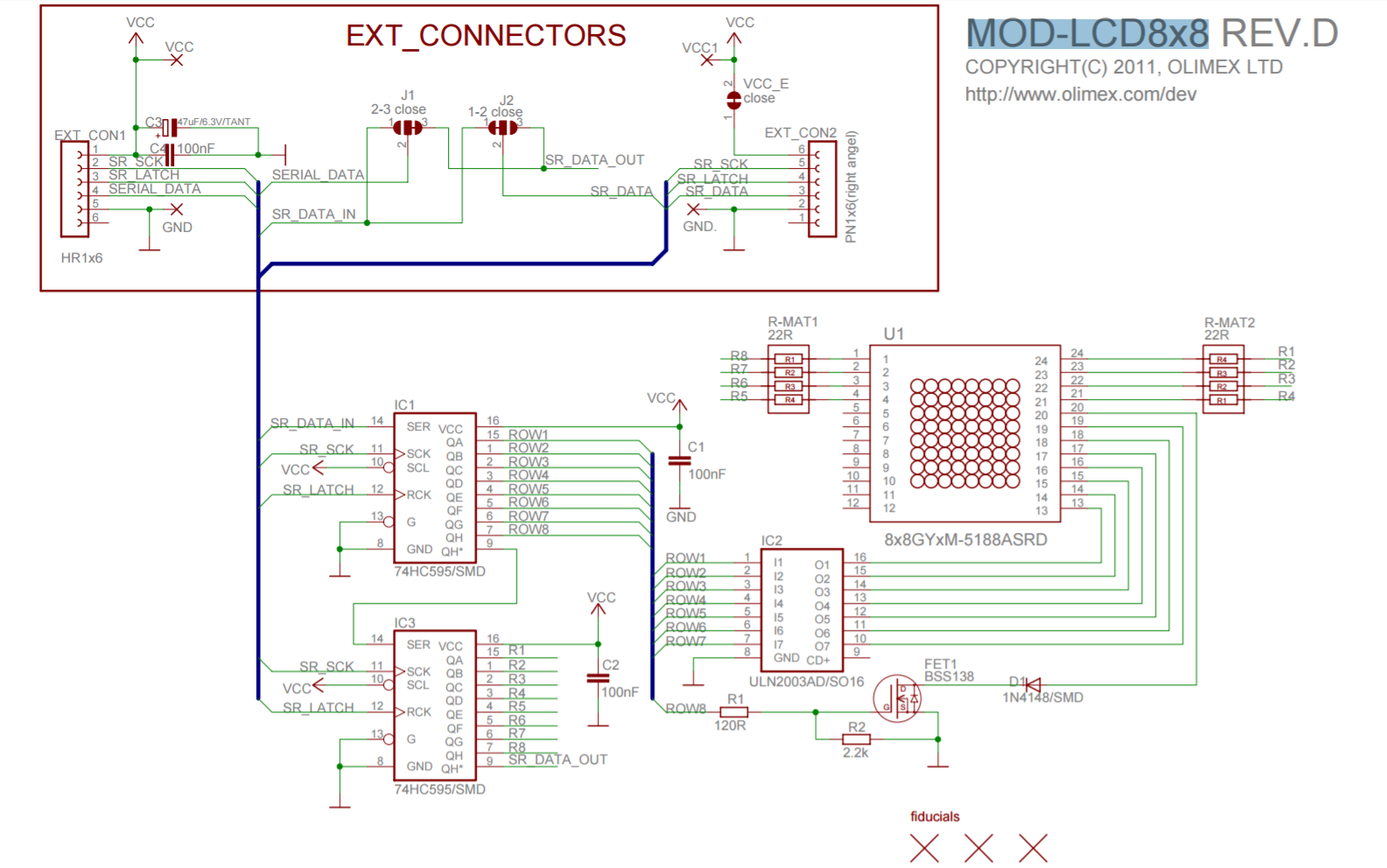

Schema modulului de matrice LED a fost luata din documentatia Olimex : https://www.olimex.com/Products/Modules/LED/MOD-LED8x8RGB/open-source-hardware

Demo Video : https://www.youtube.com/watch?v=NkaTfHQ7o0M&feature=youtu.be

Desi ideea initiala era conectarea controllerului de XBOX One direct la modulul HC-O5, acest lucru s-a dovedit practic imposibil datorita protocolului security demanding de pairing. Am reusit totusi un workaround folosing un alt dispozitiv cu bluetooth ca intermediar, respectiv un PC pe mediul Windows.

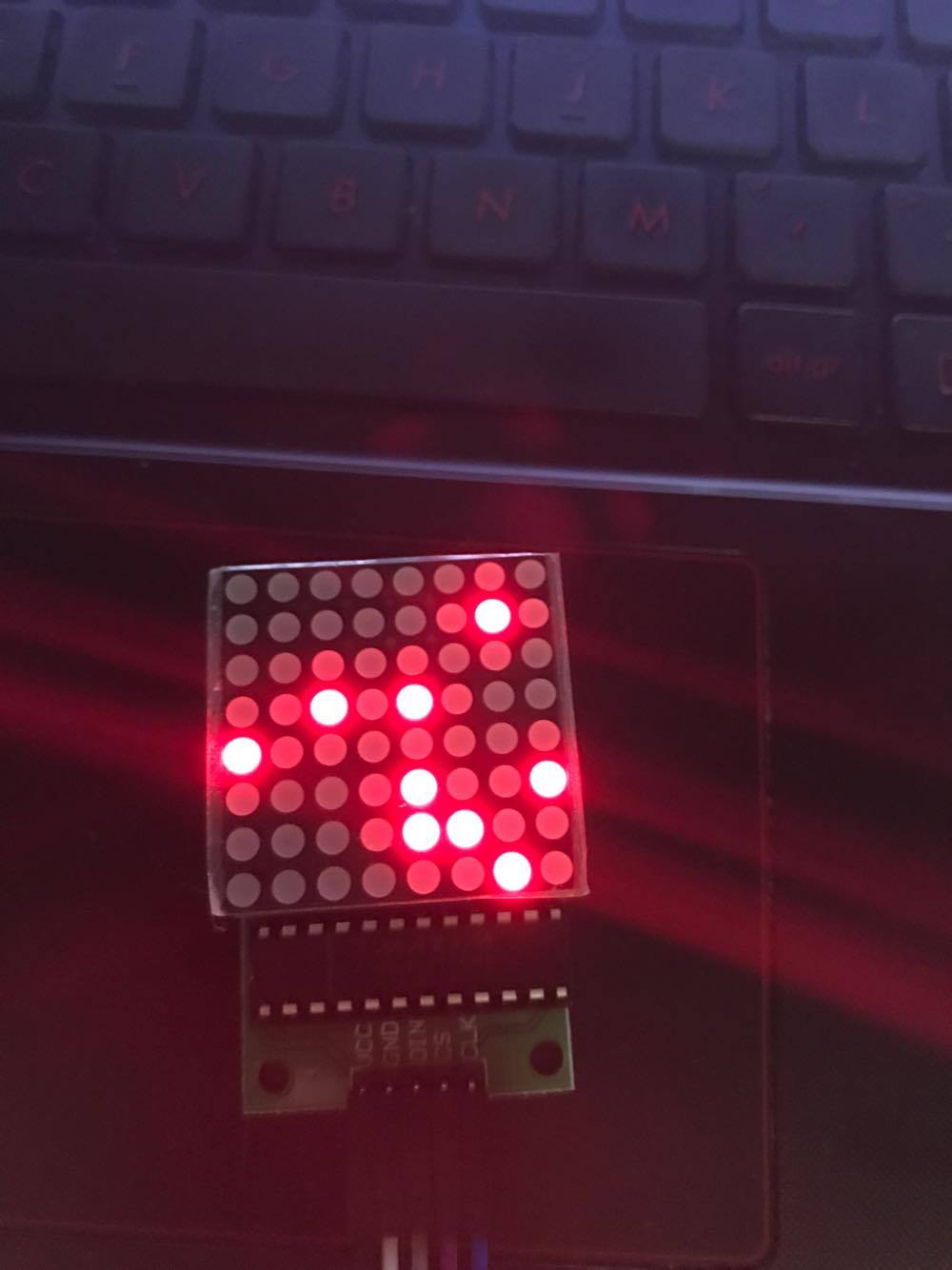

In final matricea poate sa isi modifice intensitatea, pattern-urile si poate intra in modul 'mini-game' unde se activeaza un joc de memorie.

Arhiva crm-rar.rar

O arhivă (sau mai multe dacă este cazul) cu fişierele obţinute în urma realizării proiectului: surse, scheme, etc. Un fişier README, un ChangeLog, un script de compilare şi copiere automată pe uC crează întotdeauna o impresie bună .

Fişierele se încarcă pe wiki folosind facilitatea Add Images or other files. Namespace-ul în care se încarcă fişierele este de tipul :pm:prj20??:c? sau :pm:prj20??:c?:nume_student (dacă este cazul). Exemplu: Dumitru Alin, 331CC → :pm:prj2017:avoinescu:dumitru_alin.
