Proiectul consta in realizarea unui model de mood lamp avansat, ce va avea urmatoarele functionalitati:

• In timpul functionarii, temperatura e afisata pe ecran;

• In timpul functionarii, cu o bataie din palme, poate fi selectat un mod culoare (se lumineaza becul cu o culoare din cele disponibile) sau modul temperatura (se lumineaza becul cu o culoare in functie de temperatura).

Am vrut sa creez ceva ce are un aspect placut, dar este si util in acelasi timp. De cativa ani imi doresc sa imi achizitionez o lampa de tipul mood lamp, dar nu am gasit un model care sa imi placa foarte mult, asa ca am decis sa construiesc eu unul. De asemenea, mi-a placut proiectul cu statia meteo construit la AD in anul al II-lea de facultate, si m-am gandit ca ar fi util sa integrez masurarea temperaturii si a umiditatii in cadrul proiectului meu.

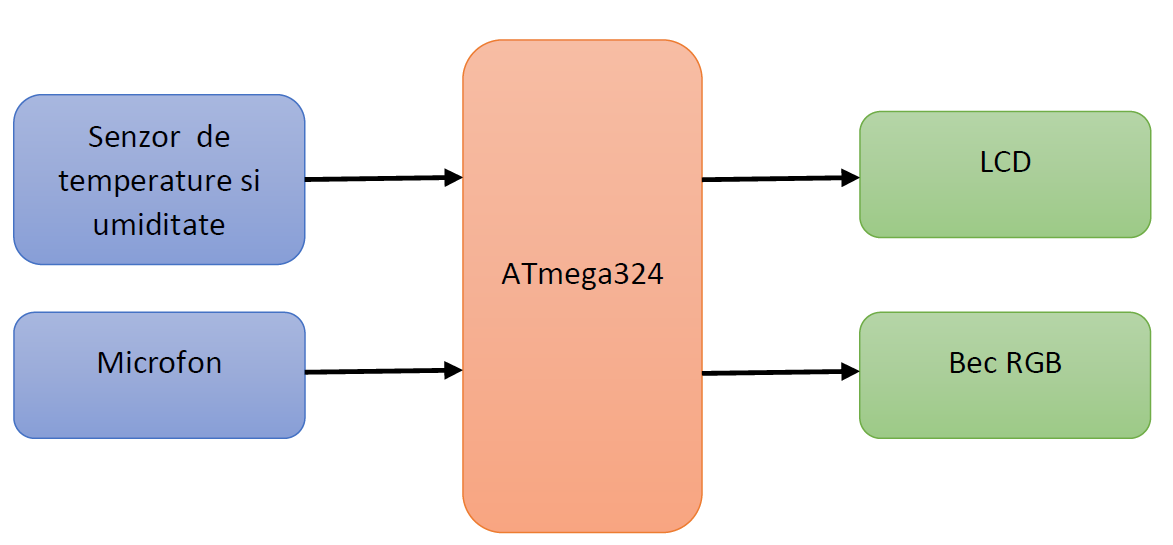

Schema bloc: Mod de functionare:
La identificarea unui sunet scurt (ex: o bataie din palme), receptat de catre microfon, se va aprinde becul in primul mode de functionare. Cat timp becul este aprins:

• temperatura va fi afisata pe ecran;

• becul va sta aprins in modul de functionare selectat;

• la identificarea unui sunet, se va schimba modul de functionare, fiind notat pe ecran.

Lista de piese:

• placa de baza;

• componente pentru placa de baza;

• rezistente;

• fire mama-mama si mama-tata;

• header pentru lcd;

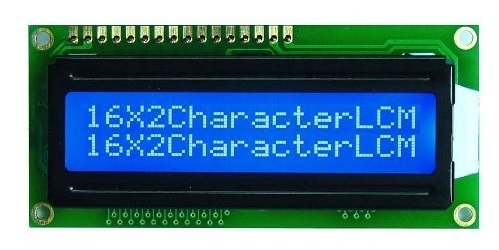

• modul LCD 1602 cu backlight albastru de 5 V;

• modul senzor sunet;

• senzor de temperatura brick;

• led RGB.

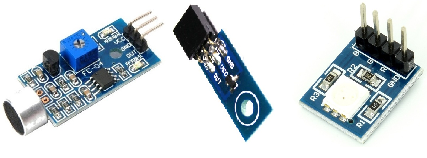

Componente extra folosite:

Schema electrica:

Conexiuni:

• PORTA → senzor temperatura: PA3 → OUT si control LCD: PA5, PA6, PA7;

• PORTB → modul led RGB: PB5 → B, PB6 → G, PB7 → R;

• PORTC → date LCD: PC3, PC4, PC5, PC6;

• PORTD → modul sunet: PD0 → OUT.


Mediul de dezvoltare:

• Programmers Notepad [WinAvr]
• BootloaderHID

Am pornit dezvoltarea de la laboratorul 1 de PM, folosind functiile implementate pentru LCD.

Am organizat dezvoltarea codului in 4 etape:

• simplu: se afiseaza un text pe LCD, alcatuit dintr-o linie a temperaturii (ce va fi identificata la etapa 3) si o linie cu modul de functionare;
• complex: am adaugat functionalitatea de schimbare a culorii becului la identiticarea unui sunet;
• complet: am adaugat functionalitatea de schimbare a culorii becului in albastru la temperaturi sub 20 de grade Celsius si in rosu la temperaturi mai mari, cand modul temperatura este selectat;

• int: am adaugat intrerupere pentru citirea temperaturii la intervale regulate de timp, am adaugat un mesaj de start si am reorganizat codul.

Cele 4 etape de dezvoltare pot fi analizate la sectiunea Download.

Algoritmul: Temperatura este citita la cateva secunde prin intermediul intreruperii scrise.

Surse:

• lab1.c > implementarea algoritmului si a functiilor de interactiune cu senzorii;
• lcd.c > implementarea functiilor specifice lcd-ului.

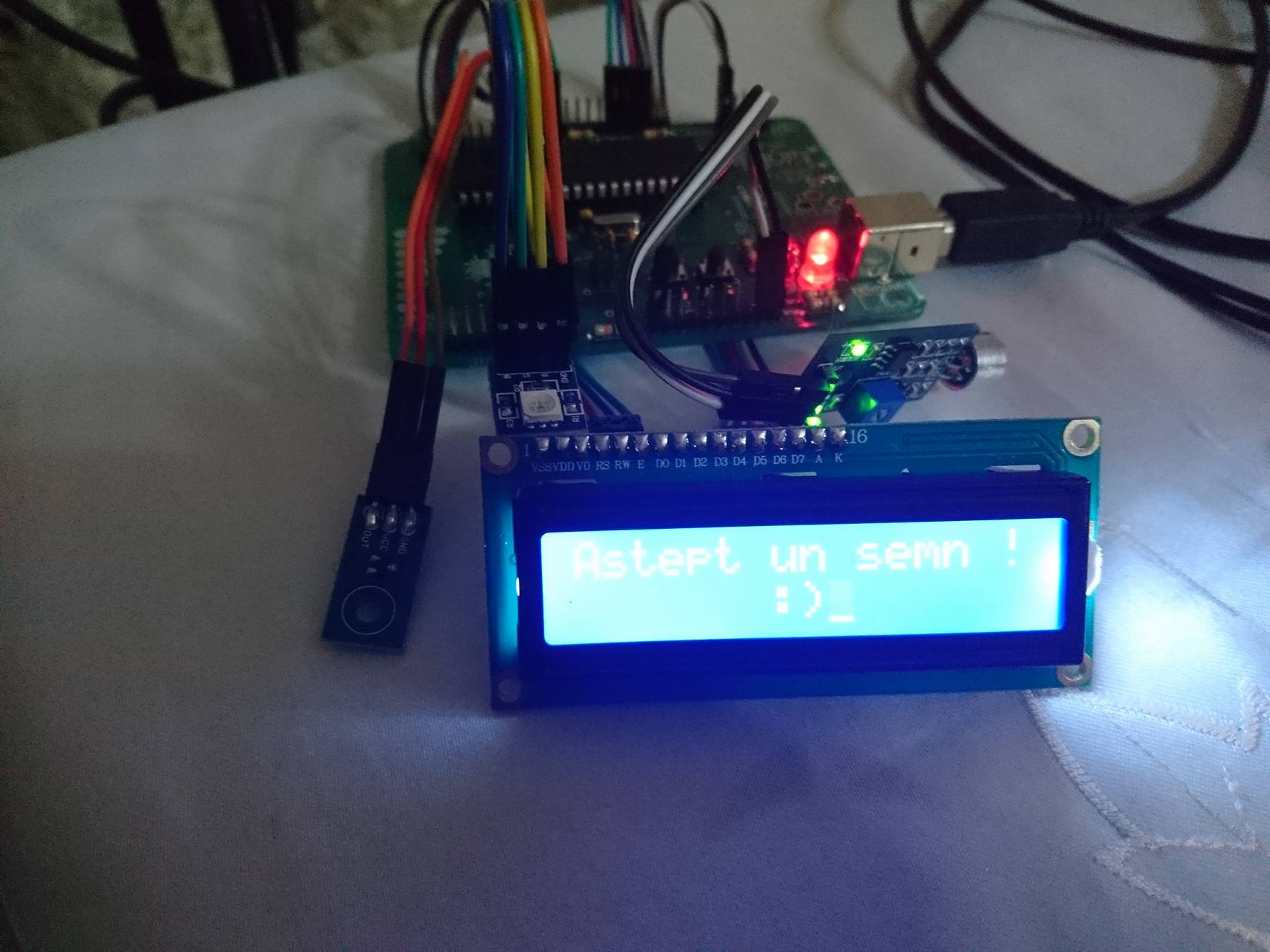

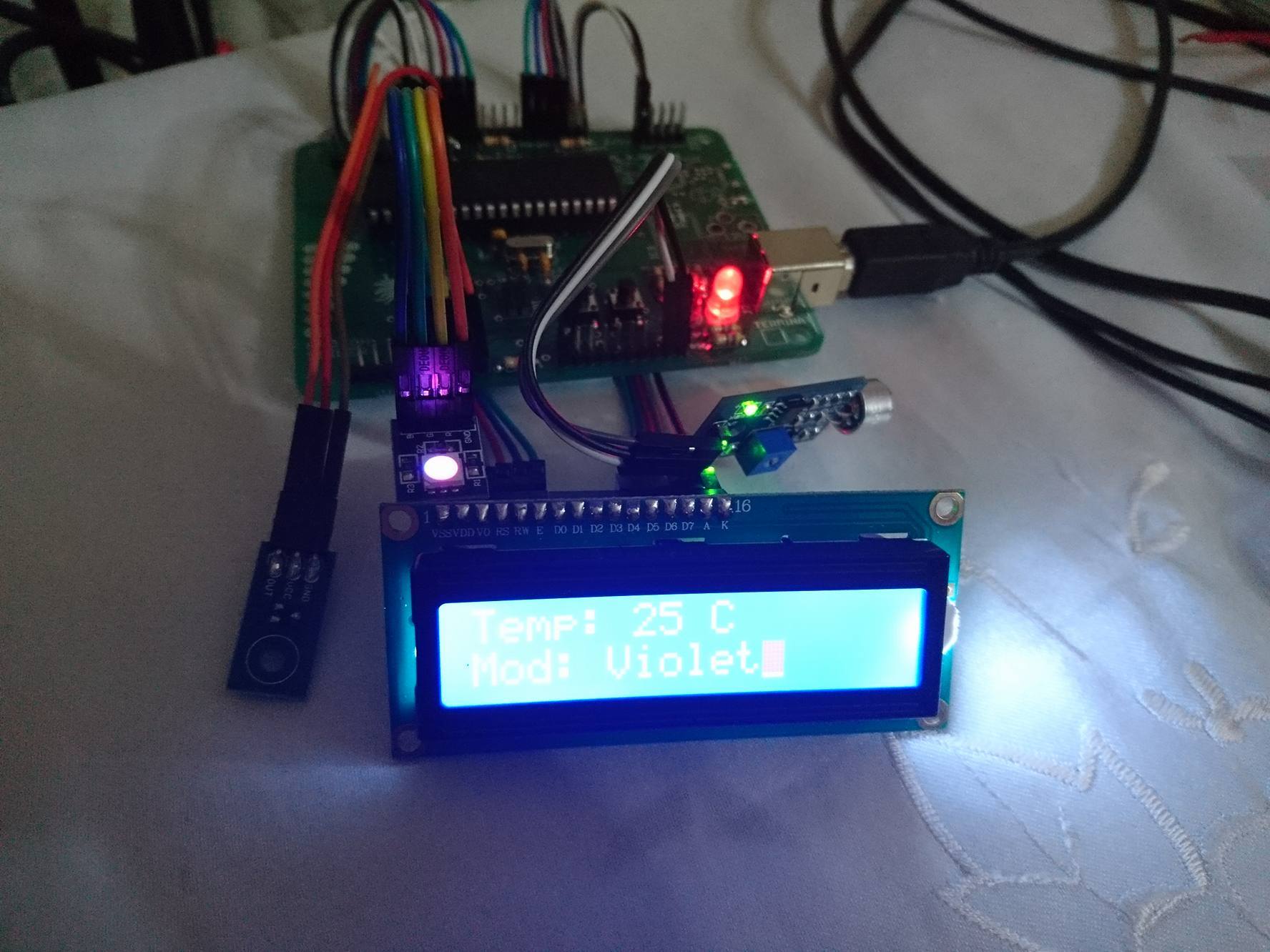

Mesaj de start: Functionare in mod Violet: Alte moduri de functionare disponibile sunt: Rosu, Portocaliu, Verde, Albastru, Temperatura.
Clip video de prezentare: https://youtu.be/TghUhcJM6BM

Am reusit sa implementez ideea initiala si sa utilizez corect diferite datasheet-uri. Pentru scrierea codului, am urmat pasii mentionati la Software Design pentru a putea testa, pe rand, buna functionare a fiecarei componente extra. Pentru mine, cea mai mare provocare a fost reprezentata de alegerea pinilor si conectarea componentelor la acestia, avand in vedere utilizarea corecta a lor in cod.

Arhiva cu surse, impartite in cele 4 etape de dezvoltare, si scheme: maria_luiza.serban_pm.zip

• 4 mai: am lipit placa de baza;
• 11 mai: am primit componentele extra;
• 17 mai: am scris varianta simpla a codului;
• 18 mai: am lipit headere si rezistente pentru conexiunea lcd-ului;
• 19 mai: am scris varianta complexa a codului;
• 21 mai: am scris varianta complexa a codului;
• 23 mai: am scris varianta cu intreruperi a proiectului;
• 24 mai: am realizat ultimele teste si verificari, completand documentatia.

Resurse software:

• folosire lcd: http://cs.curs.pub.ro/wiki/pm/lab/lab1;

• folosire convertor analogic-digital si senzor temperatura: http://cs.curs.pub.ro/wiki/pm/lab/lab6, https://www.robofun.ro/senzor-temperatura-brick?search=temperatura&sub_category=true;

• folosire intreruperi: http://cs.curs.pub.ro/wiki/pm/lab/lab2, http://cs.curs.pub.ro/wiki/pm/_media/prezentare_proiect_termometru.pdf.

Resurse hardware:

• ATmega324 atmega324a.pdf;

• modul senzor sunet sound.pdf;

• senzor temperatura temp.pdf;
• lcd lcd.pdf.
