Alexandru-Gheorghe ILINU (66964) - Paper piano
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Pian cu butoane - conține 13 butoane corespunzătoare notelor din octava centrală, inclusiv bemoli și diezi.
Scopul proiectului este interpretarea de melodii simple și învățarea notelor muzicale. }

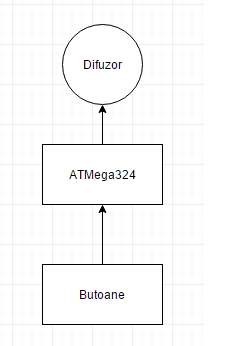

Descriere generală

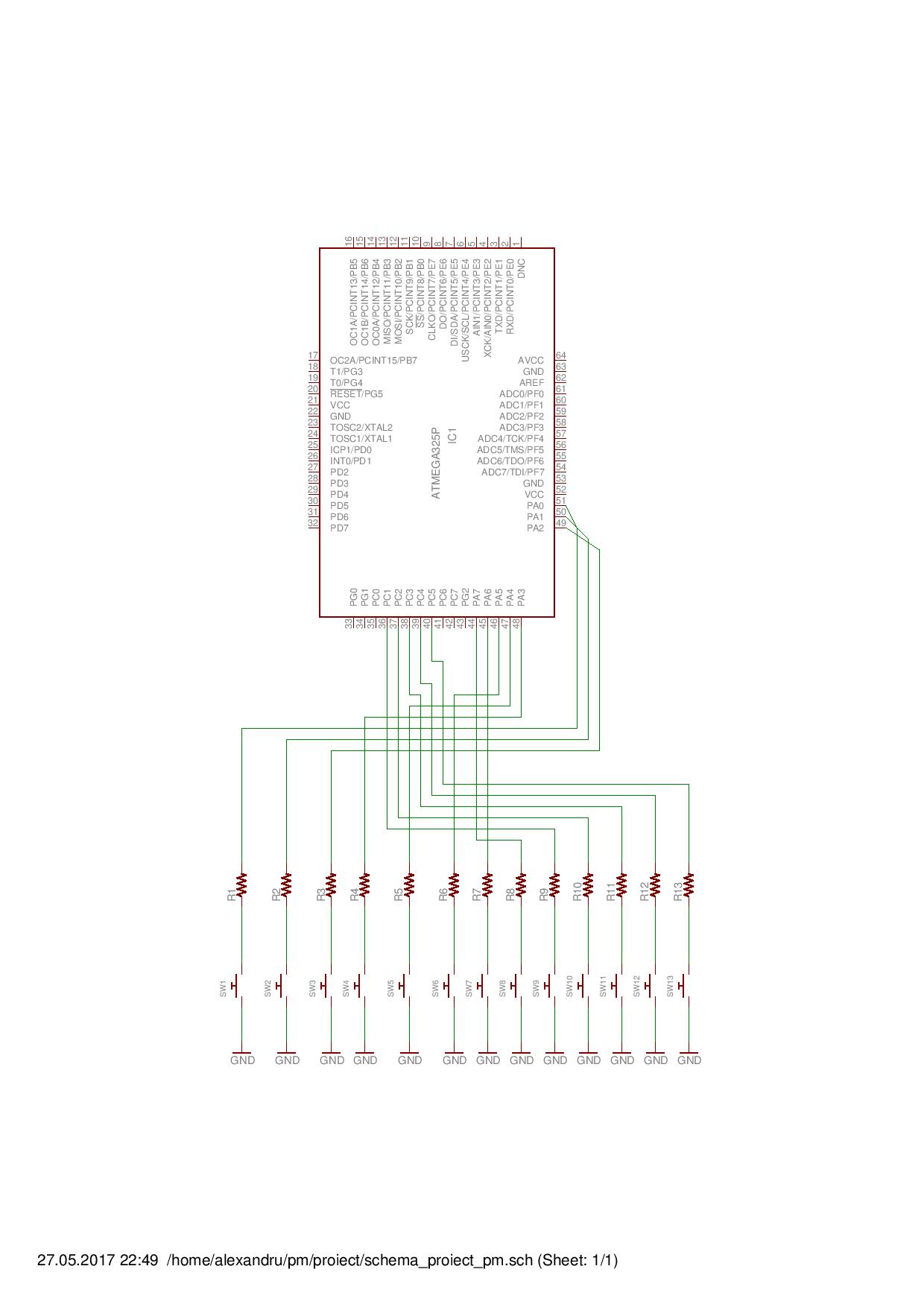

Hardware Design
Listă de piese:
- ATMega324
- breadboard
- 13 rezistențe (pentru conectarea fiecărui buton)
- un difuzor
- un condensator de 100 µF pentru conectarea difuzorului
- 13 push-buttons
- fire
Software Design
Codul constă în setarea pinilor corespunzători butoanelor ca intrare, cel pe care generez semnal pentru buzzer ca ieșire.
Într-o buclă while, verific la fiecare pas dacă un buton este apăsat. Dacă este, generez pe pinul asociat difuzorului un semnal dreptunghiular, cu o anumită perioadă, corespunzătoare frecvenței notei respective, făcând astfel difuzorul să vibreze și să producă un sunet.

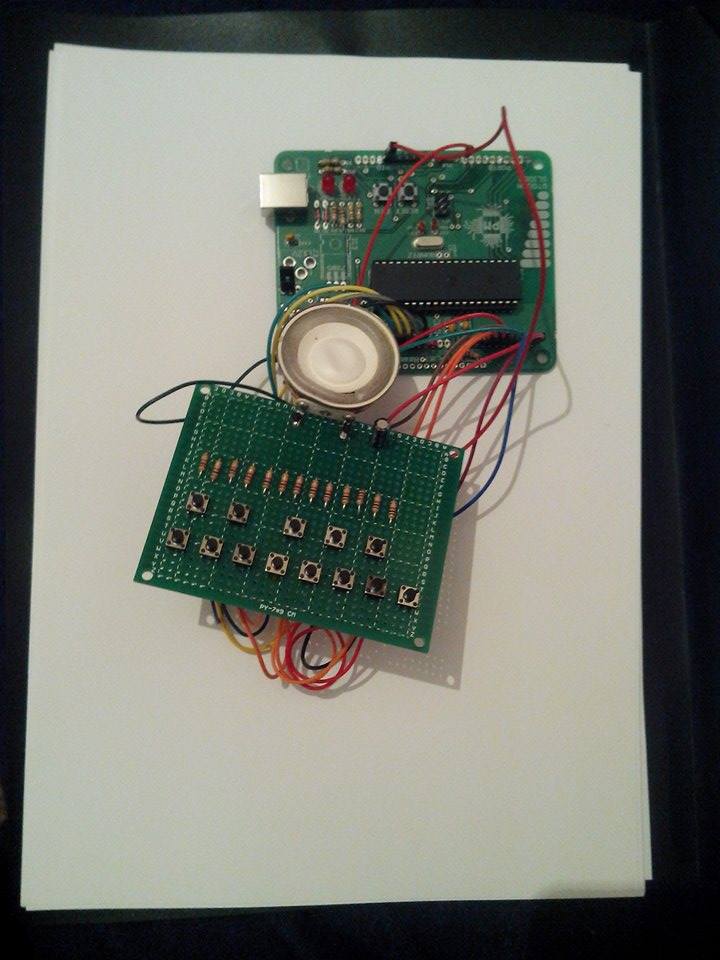

Rezultate Obţinute
Concluzii
Download
.
Fişierele se încarcă pe wiki folosind facilitatea Add Images or other files. Namespace-ul în care se încarcă fişierele este de tipul :pm:prj20??:c? sau :pm:prj20??:c?:nume_student (dacă este cazul). Exemplu: Dumitru Alin, 331CC → :pm:prj2017:avoinescu:dumitru_alin.
Jurnal
* lipirea compoenentelor de bază * achiziționarea componentelor * conectarea și lipirea componentelor și a firelor * scrierea codului sursă
