Proiectul este bazat pe jocul Tic-Tac-Toe (X si 0). Utilizatorul joaca impotriva unui bot.

Led-urile si butoanele sunt dispuse sub forma unor matrici 3×3, existand corespondenta intre fiecare element. Utilizatorul alege “casuta” prin apasarea butonului corespunzator, iar rezultatul este aprinderea led-ului.

Lista de piese:

• 10 butoane 6x6x6
• 9 led-uri bicolore de 3 mm (rosu si verde)
• 9 rezistente de 560 de ohmi
• fire mama-mama
• header de pini

Schema electrica:

Implementare

Jucatorul apasa butonul corespunzator locului unde vrea sa puna X, iar led-ul se aprinde in culoarea <fc #008000>verde</fc>. Bot-ul raspunde prin aprinderea unui alt led in culoarea <fc #FF0000>rosu</fc>, culoarea corespunzatoare lui 0.

La final, numai combinatia castigatoare este luminata.

Jocul se poate reseta prin apasarea butonului aflat in partea de jos a placutei.

Botul a fost implementat cu algoritmul minimax.

Mediu de dezvoltare: Sublime

Proiectul a fost finalizat.

A fost prima ocazie pe care am avut-o în facultate de a face ceva hardware. A fost o experiență interesantă.

Video proiect :

https://www.youtube.com/watch?v=1QC4nCtNNio

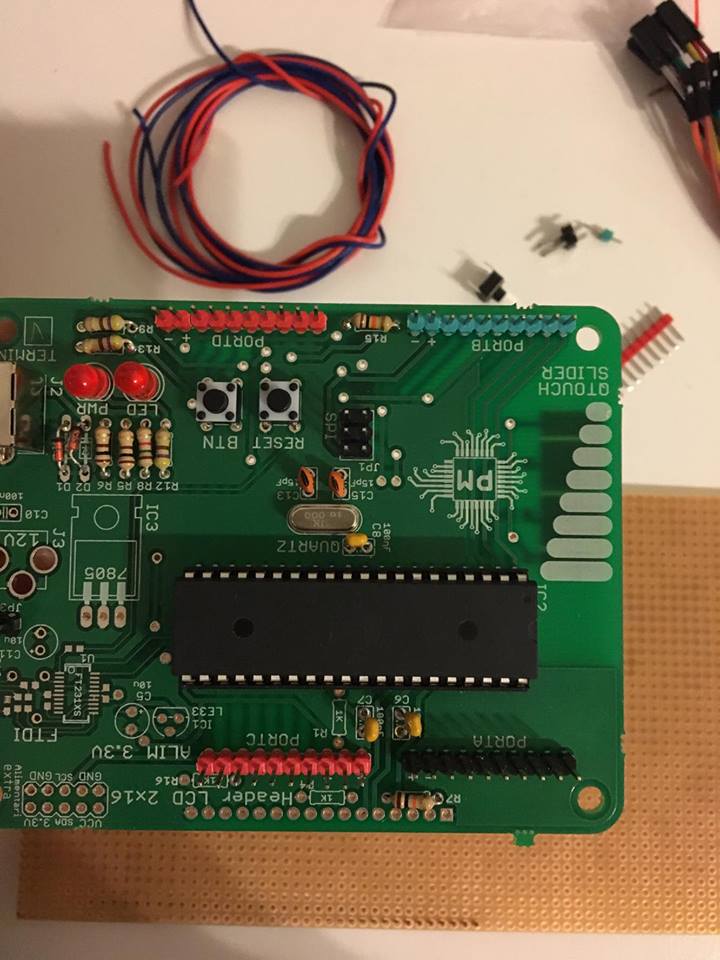

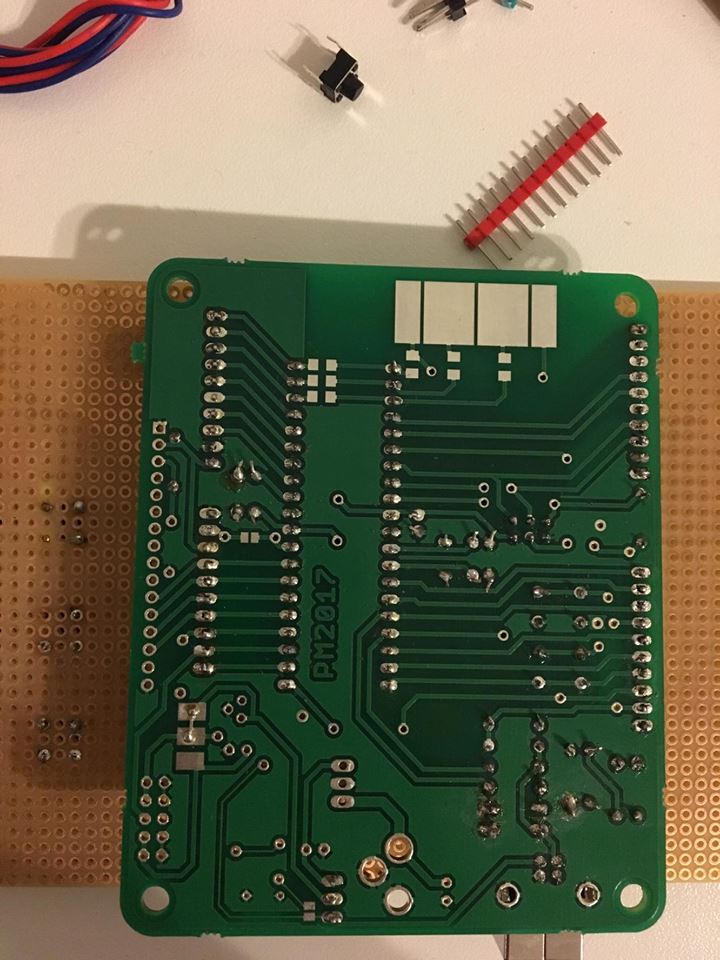

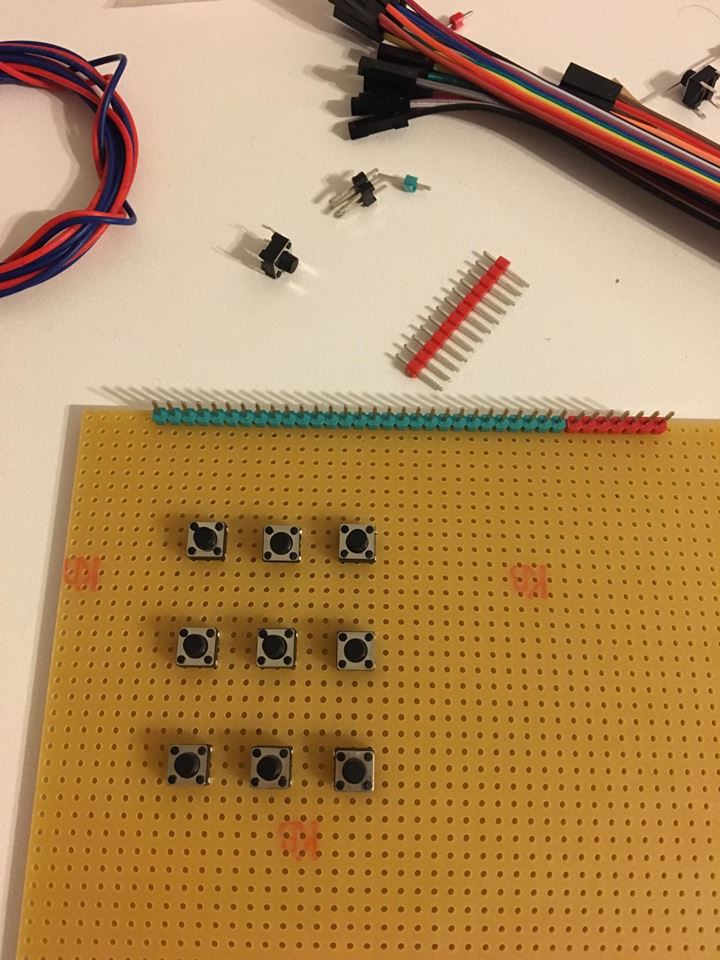

Imagini:

Schema electrica: 334cc_carina_mogos_schema_electrica.sch

Surse: cmogos_tictactoe.zip

Initial alesesem sa folosesc si un lcd pentru afisarea scorului si a altor informatii, ledurile bicolore mi-au ocupat foarte multe porturi si a trebuit sa renunt la el.

Aveam si un al 10-lea led, care avea ca scop sa anunte castigatorul prin iluminarea culorii potrivite. A trebuit sa renunt la el din aceleasi considerente.
