Ágnes RÁKOSSY (25154) - Electronic Drum Pad

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

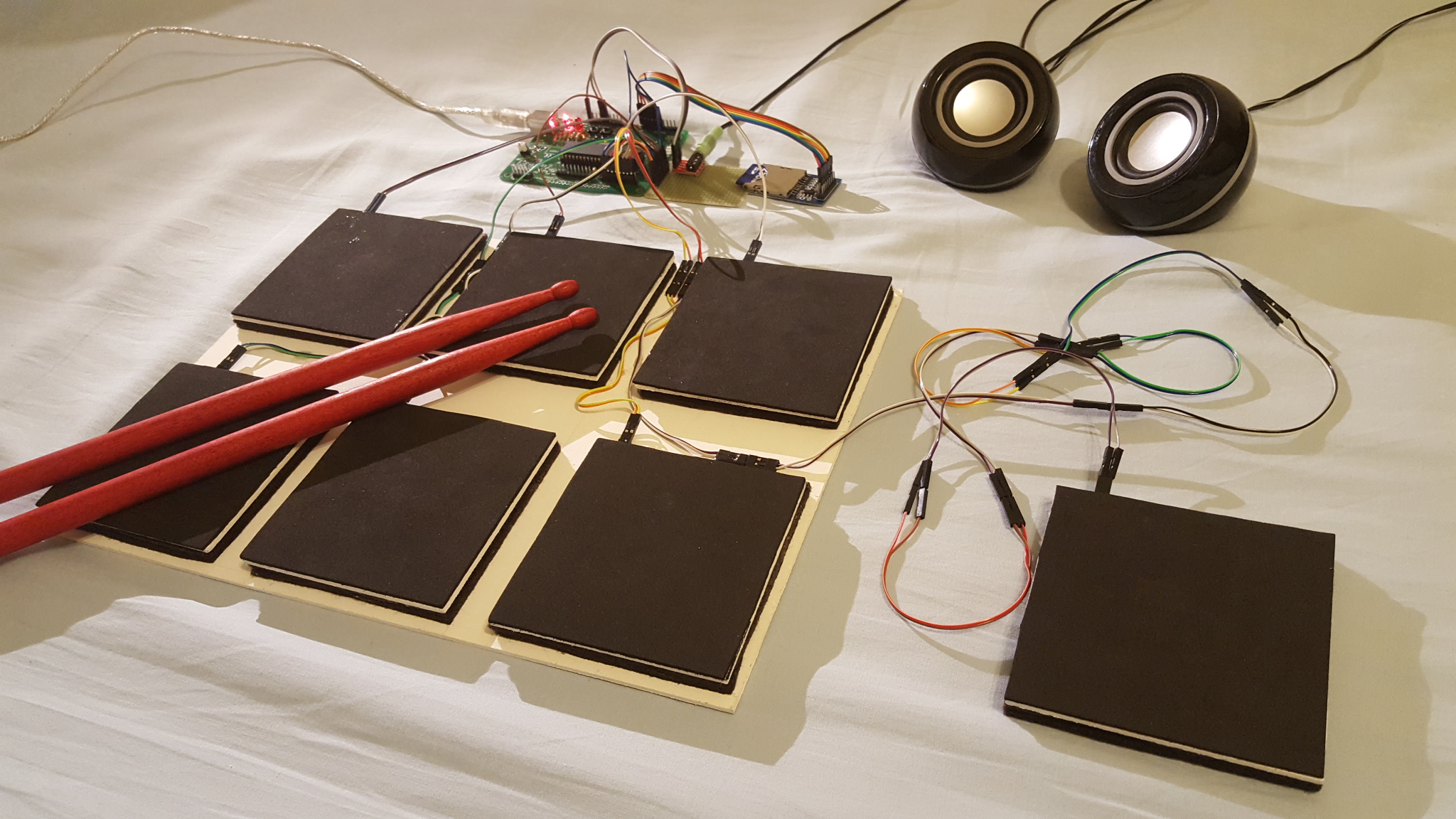

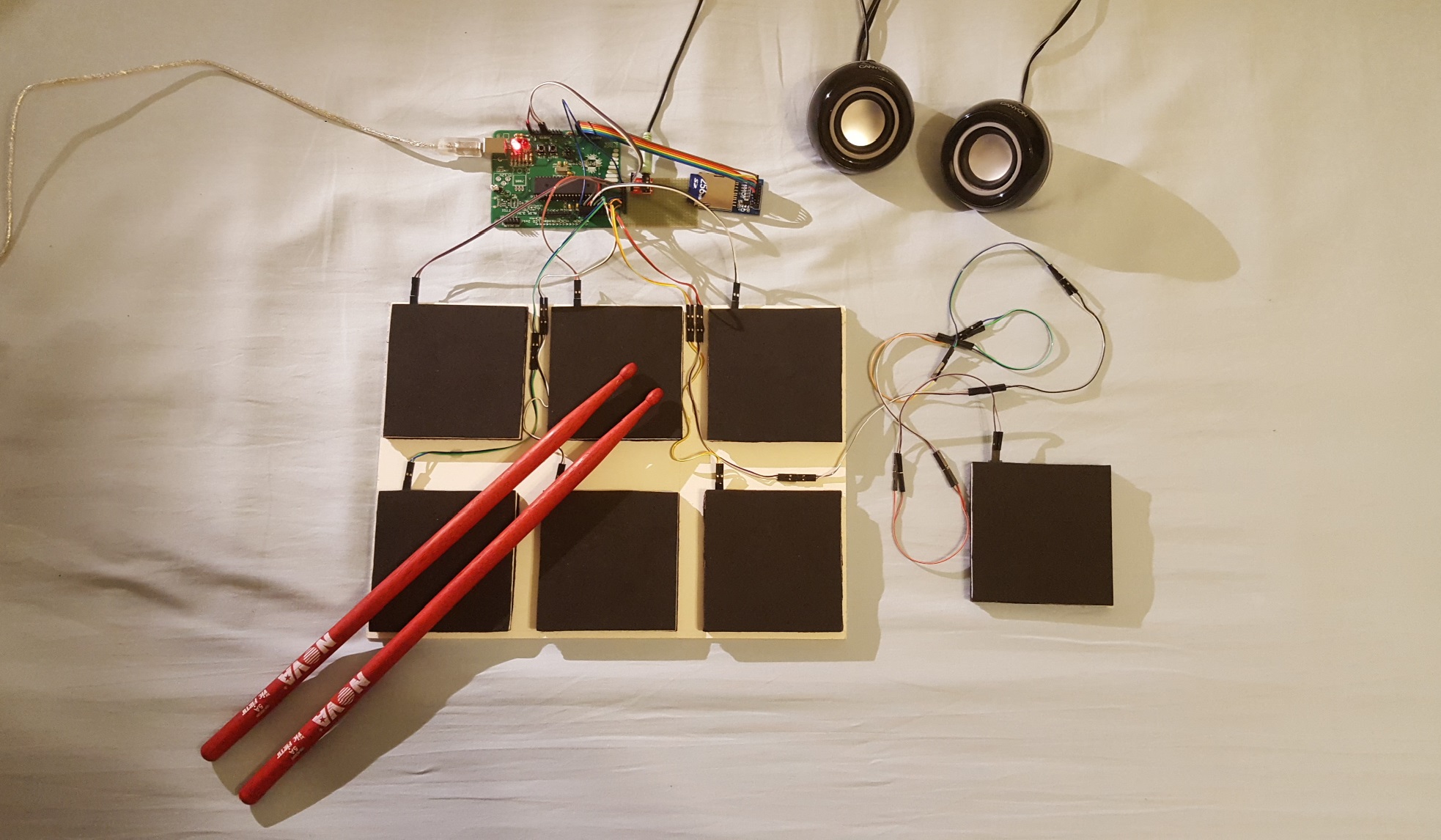

Ce face: Proiectul constă în implementarea unei tobe electronice. Toba are 6 pad-uri, se pot schimba sunetele pad-urilor și se poate reda melodia preferată de pe cardul SD pe care vrem s-o jucăm la toba.

Care este scopul lui: Scopul este implementarea unei tobe electronice funcționale cu ajutorul căruia se poate practica de a juca la tobă.

Care a fost ideea de la care ați pornit: Ideea de la care am pornit a fost de a alege un proiect care mă interesează, care ar putea fi de folos mie și la care partea mai complicată este hardware-ul, nu software-ul, pentru că până acum nu am mai lucrat cu proiecte de acest tip.

De ce credeți că este util pentru alții și pentru voi: Pentru mine este util pentru că prin realizarea acestui proiect o să am o tobă electronică la un preț relativ mic și o să învăț modul de lucru cu microcontroller și cu circuite electrice.

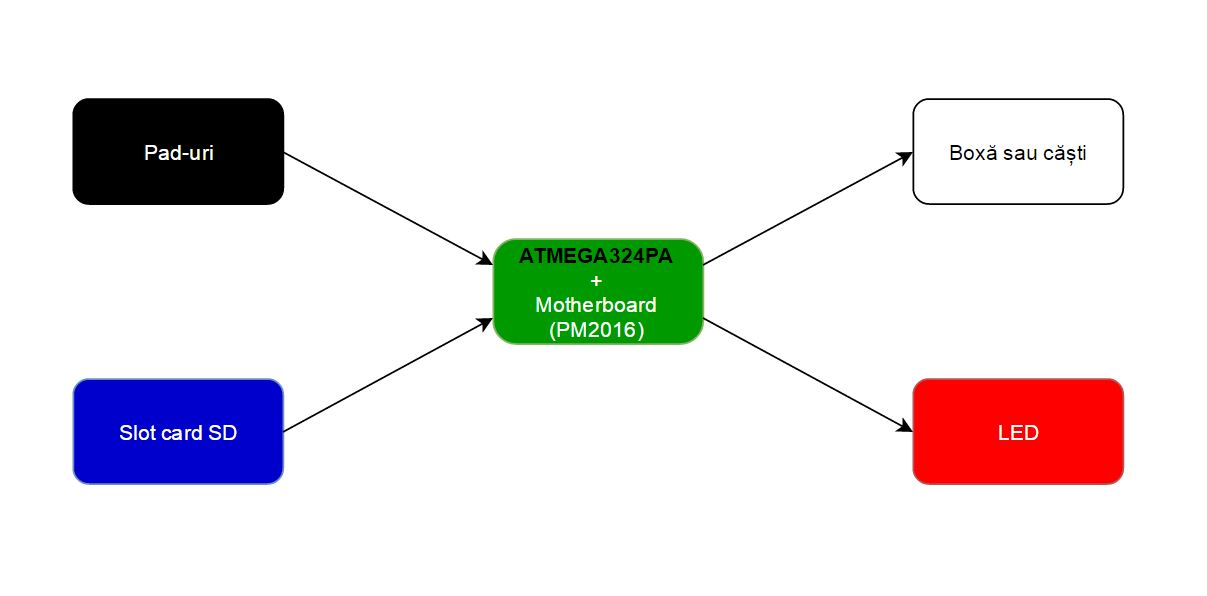

Descriere generală

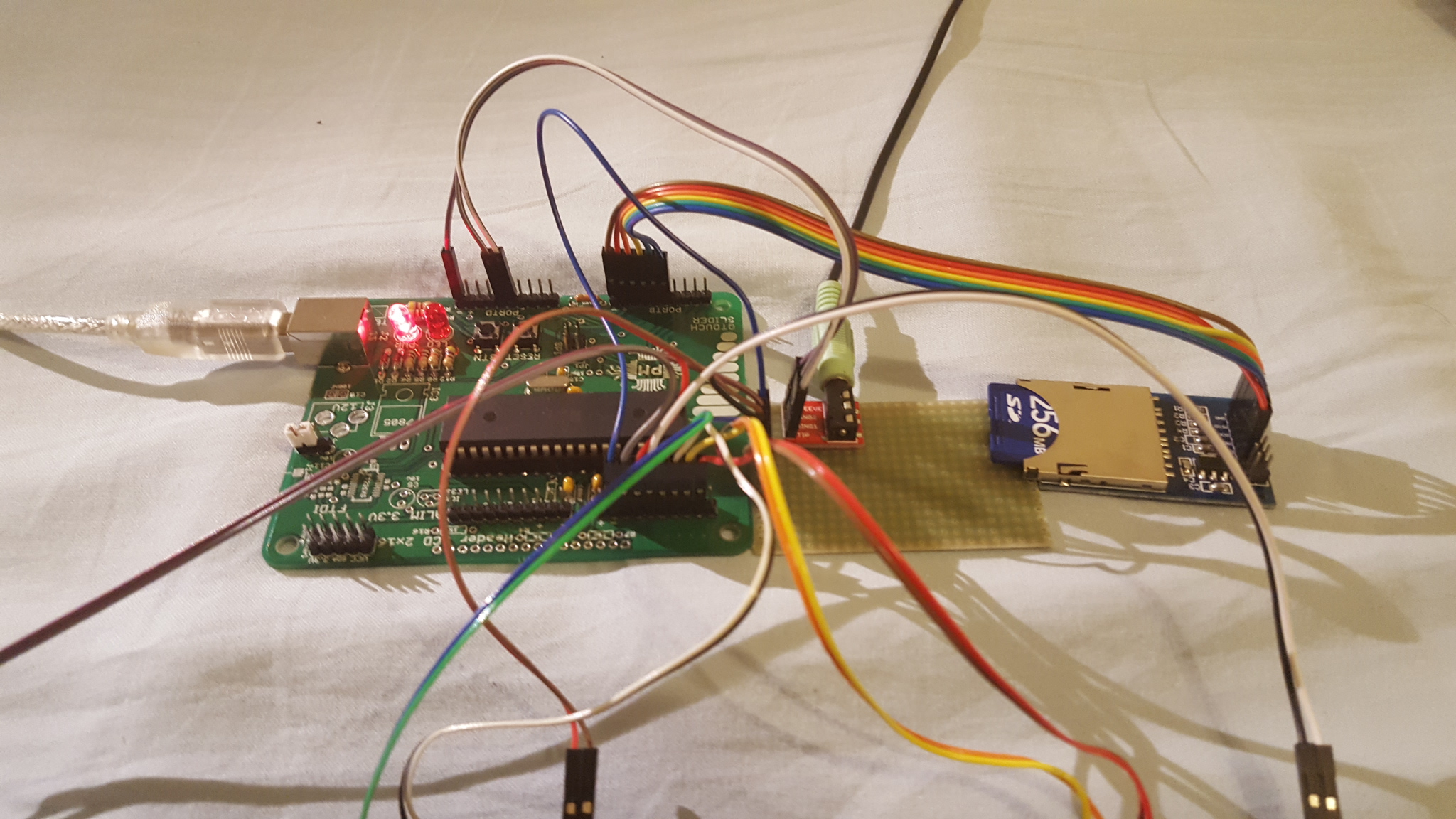

Proiectul conține următoarele componente:

Microcontroller – ATMEGA324PA
Senzori vibrații - pentru detectare
Slot card SD – unde se găsesc sunetele tobelor și melodiile care pot fi alese pentru a juca la toba (în format WAV)
Modul jack - pentru redare

Hardware Design

Listă de piese:

Index	Denumire Componentă	Cantitate	Preț (lei/buc)	Total
1	Placa de bază PM2016	1	8	8
2	Componente de bază	1	36.93	36.93
3	Senzor vibrații	7	16	112
4	Modul Jack Audio Stereo de 3.5 mm	1	4.95	4.95
5	SD Card Slot Modul	1	10	10
6	Placă test	1	4.2	4.2
7	Fire mamă-mamă	10	0.49	4.9
8	Fire mamă-tată	36	0.45	16.2
9	Placaj preparat 10cm x 10cm	7	1.5	10.5
10	Placaj preparat 35cm x 25cm	1	8	8
11	Foi cauciucate A4	2	2	4
12	Fetru A3	2	5.5	11
13	Adeziv epoxy	1	26	26
				~256.68

Componente de bază:

Index	Denumire Componentă	Cantitate	Preț (lei/buc)	Total
1	Microcontroller ATMEGA324PA-PU	1	21.74	21.74
2	Conector USB-B	1	2	2
3	Quartz 16MHZ	1	1.17	1.17
4	Dioda ZENER	2	0.5	1
5	LED 3 mm roșu	2	1.09	2.18
6	Header de pini 1×40	1	0.5	0.5
7	Header de pini 2×10	1	1.17	1.17
8	PUSHBUTTON	2	0.66	1.32
9	Rezistență 100R	3	0.23	0.69
10	Rezistență 470R	3	0.22	0.66
11	Rezistență 1K5	1	0.24	0.24
12	Rezistență 10K	1	0.24	0.24
13	Condensator ceramic 100nF	3	0.41	1.23
14	Condensator ceramic 15pF	2	0.44	0.88
15	Soclu microcontroller	1	1.15	1.15
16	Jumper	1	0.76	0.76
				~36.93

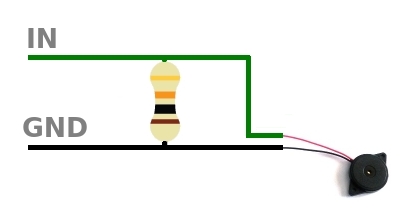

Schema senzor vibrații

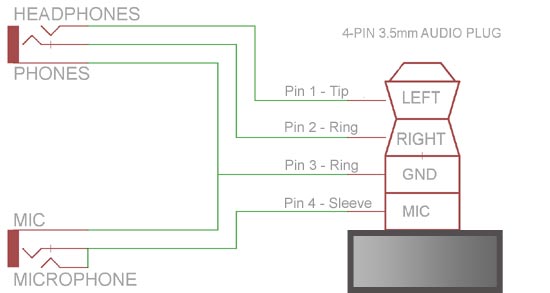

Schema jack

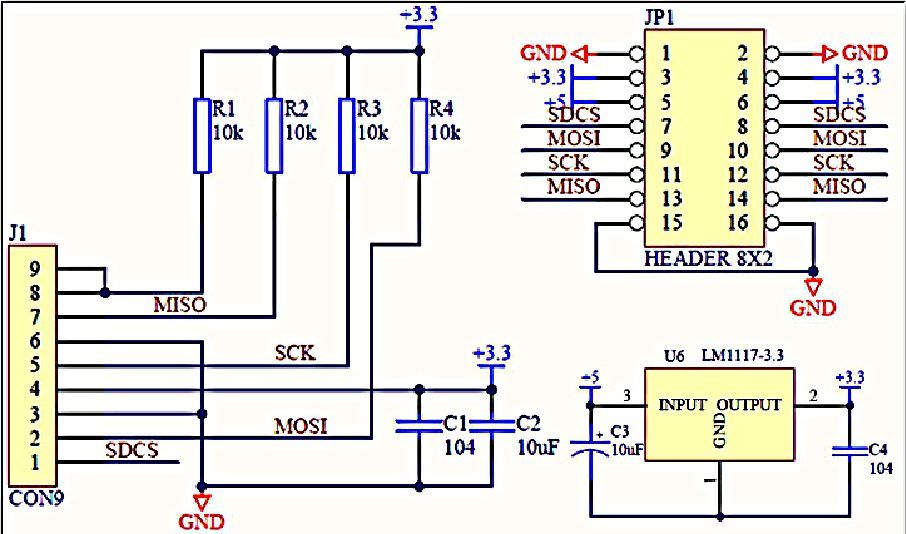

Schema card SD

Software Design

Pentru implementarea software am folosit Programmer's Notepad și am compilat cu avr-gcc.

Din cauza unor probleme cu modulul de cititor de card SD nu am reușit să implementez redarea sunetelor reale (fișiere în format WAV pentru fiecare pad) și am folosit frecvențele apropiate pe care le emite bateria.

La fiecare atingere a tobei mici se aprinde LED-ul pe placa de bază.
