George-Alexandru TURCU (25229) - Septica pe LCD
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Am ales sa realizez jocul de carti septica cu afisaj pe LCD. Jucatorul poate juca contra calculatorului. Proiectul va avea scopul de a intelege crearea jocurilor si afisarea lor pe un LCD.

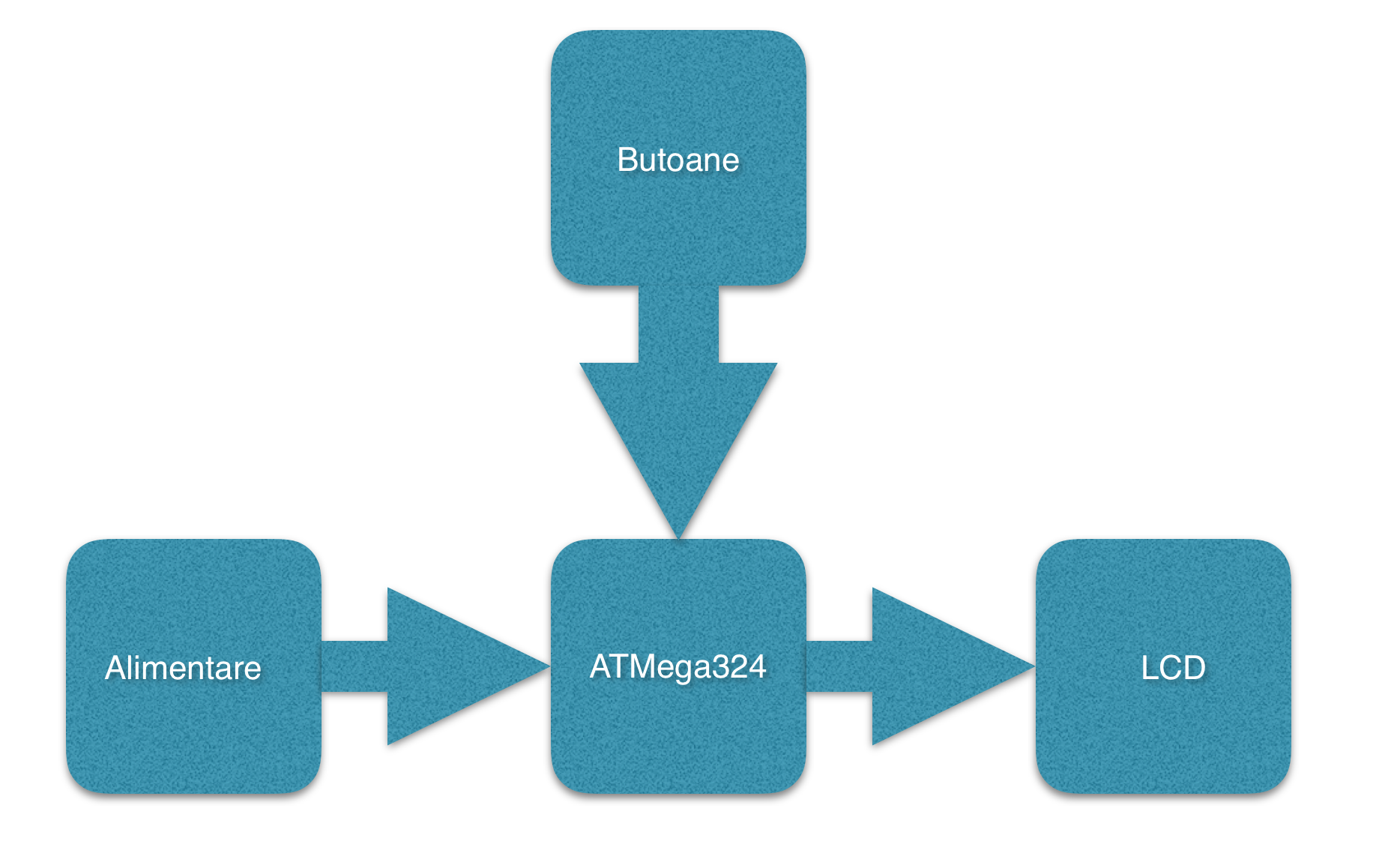

Descriere generală
Jucatorul va avea la dispozitie 4 butoane , cate un buton pentru fiecare carte .
Hardware Design
Lista de componente pentru proiect:
Componente de baza:
| Index | Denumire | Cantitate | Cod |
|---|---|---|---|
| 1 | placa de baza PM2016 | 1 | PM2016 |
| 2 | microcontroller ATMEGA324 | 1 | ATMEGA324PA-PU |
| 3 | soclu microcontroller | 1 | LC40 |
| 4 | dioda Zener | 2 | BZX55C3V3 |
| 5 | led 6mm rosu | 2 | CLL-50221 |
| 6 | quartz 16MHz | 1 | Q16.000 MHz HC-49S |
| 7 | rezistenta 470 | 3 | RW25CF 470R |
| 8 | rezistenta 100 | 2 | RW25CF 100R |
| 9 | rezistenta 1k5 | 1 | RW25CF 1K5 |
| 10 | rezistenta 10k | 1 | RW25CF 10K |
| 11 | conector USB-B | 1 | USB B-PCB-R |
| 12 | condensator ceramic 100nF | 3 | CML 100nF 50V NP0 |
| 13 | condensator ceramic 15pF | 2 | CML 15pF 50V NP0 |
| 14 | push-button | 2 | TS-06E (TS-3) |
| 15 | barete mama-mama | 20 | - |
| Index | Denumire | Cantitate | Cod |
|---|---|---|---|
| 1 | LCD grafic 2 lini si 16 coloane | 1 | |
| 2 | push-button | 4 | TS-06E (TS-3) |
| 3 | placa de test | 1 | |
| 4 | fire conductoare | 20 |
- listă de piese
- scheme electrice
- diagrame de semnal
- rezultatele simulării
Software Design
Mediul de dezvoltare folosit: Programmers Notepad[AVR]
Compilarea s-a realizat cu: WinAVR
Incarcarea programului pe placuta s-a realizat cu Bootloaderul disponibil pe wiki: wiki_bootloader
Biblioteca folosita este cea folosita in laborator.

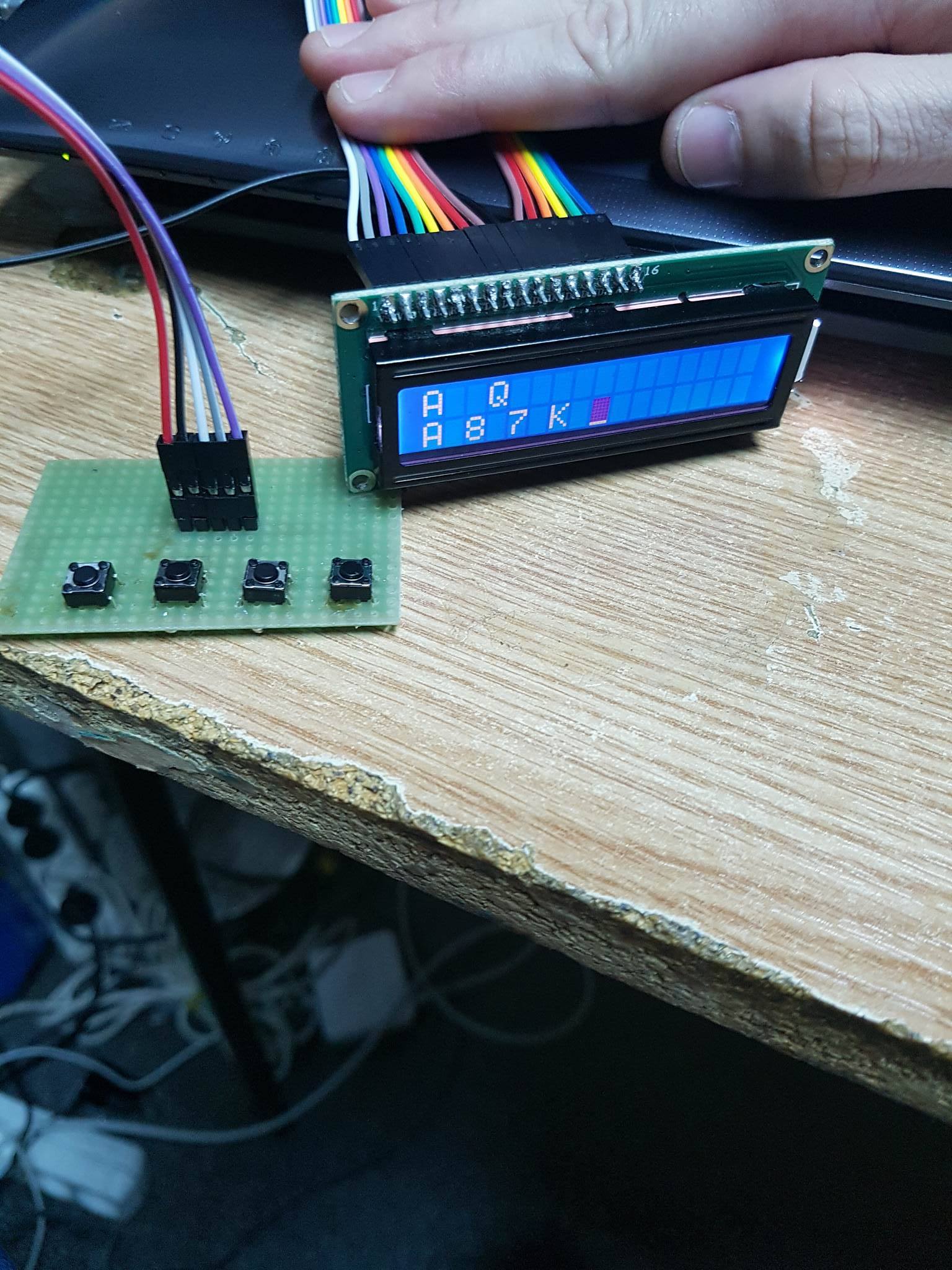

Jocul incepe prin oricui buton . Apoi se afiseaza pe linia de jos carile pe care jucatorul le detine. Apoi jucatorul alege cartea pe care o va da jos. Pe prima linie se afiseaza cartea data jos de jucator si cartea decartata de oponent.
Rezultate Obţinute
Concluzii
Download
Arhiva contine librariile folosite pentru lcd si programul de septica scris in C. test.zip
Jurnal
Bibliografie/Resurse
