Autorul poate fi contactat la adresa: Login pentru adresa

Scopul proiectului este acela de a construi un brad format din led-uri , care lumineaza in diferite moduri. De asemenea acesta poate reda si diferite melodii. Ideea de la care am pornit a fost “Craciunul”.

Utilitatea acestuia consta in crearea unei decoratiuni pentru sarbatorile de iarna.

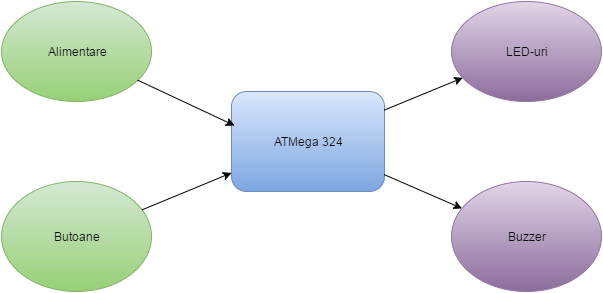

Schema bloc:

Componente:

• <fc #800000>Alimentare</fc>

• <fc #800000>Placa de baza ce contine ATMega 324</fc>

• <fc #800000>LED-urile ce se vor aprinde</fc>

• <fc #800000>Buzzer-ul pentru a reda muzica</fc>

Lista Piese

• Placa de baza (1)
• Placa de test (1)
• Headeri de pini (30)
• LED-uri (29)
• Buzzer (1)
• Conectori mama-mama (33)
• Cabluri UTP (30x10cm + 1×1.5m)

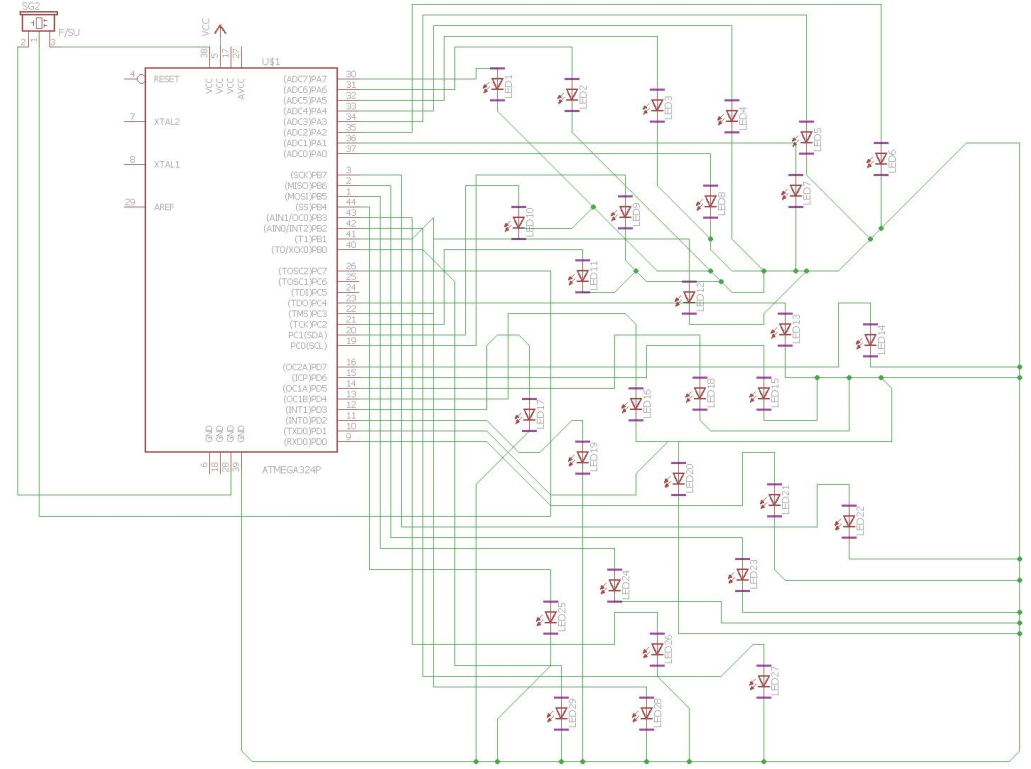

Schema Electrica

Pentru editare am folosit Sublime , iar pentru compilare WinAVR.

• void luminareK(void) functie pentru un anumit tip de luminare a bradului
• void buzzer(void) functia de a emite sunete

Rezultatele obtinute evidentiaza implementarea atat hardware cat si software a proiectului propus.

Ca apreciere generala , proiectul mi s-a parut interesant si cu siguranta il voi folosi pentru decorare. Poate cu alta ocazie , voi incerca un alt tip de proiect , mai dificil.

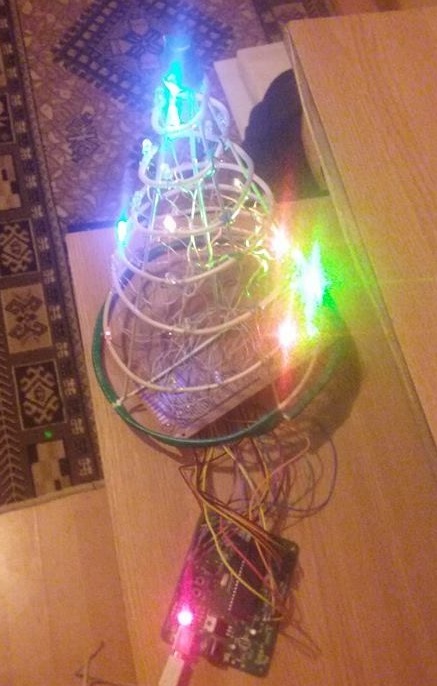

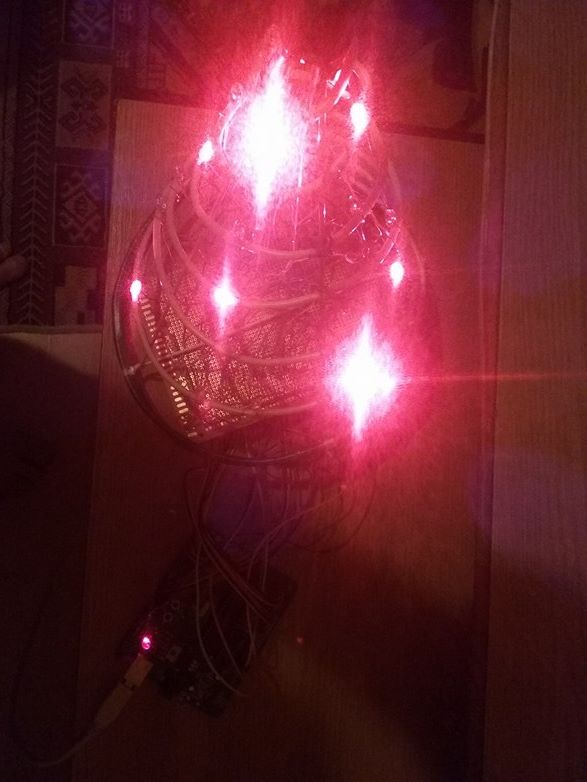

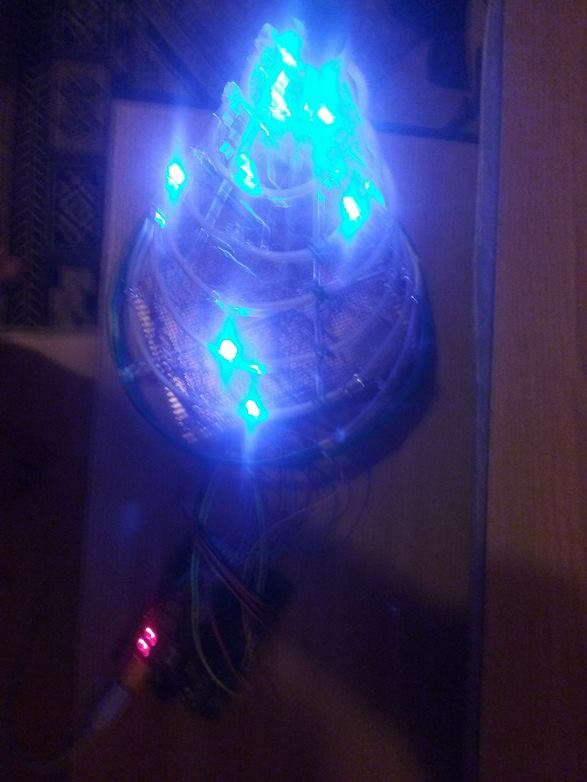

De asemenea am atasat si poze cu acesta.

mihai-cristian_gogosila.zip

• 20 aprilie : definitivare placa de baza
• 20 mai : definitivare parte hardware
• 26 mai : definitivare parte software
