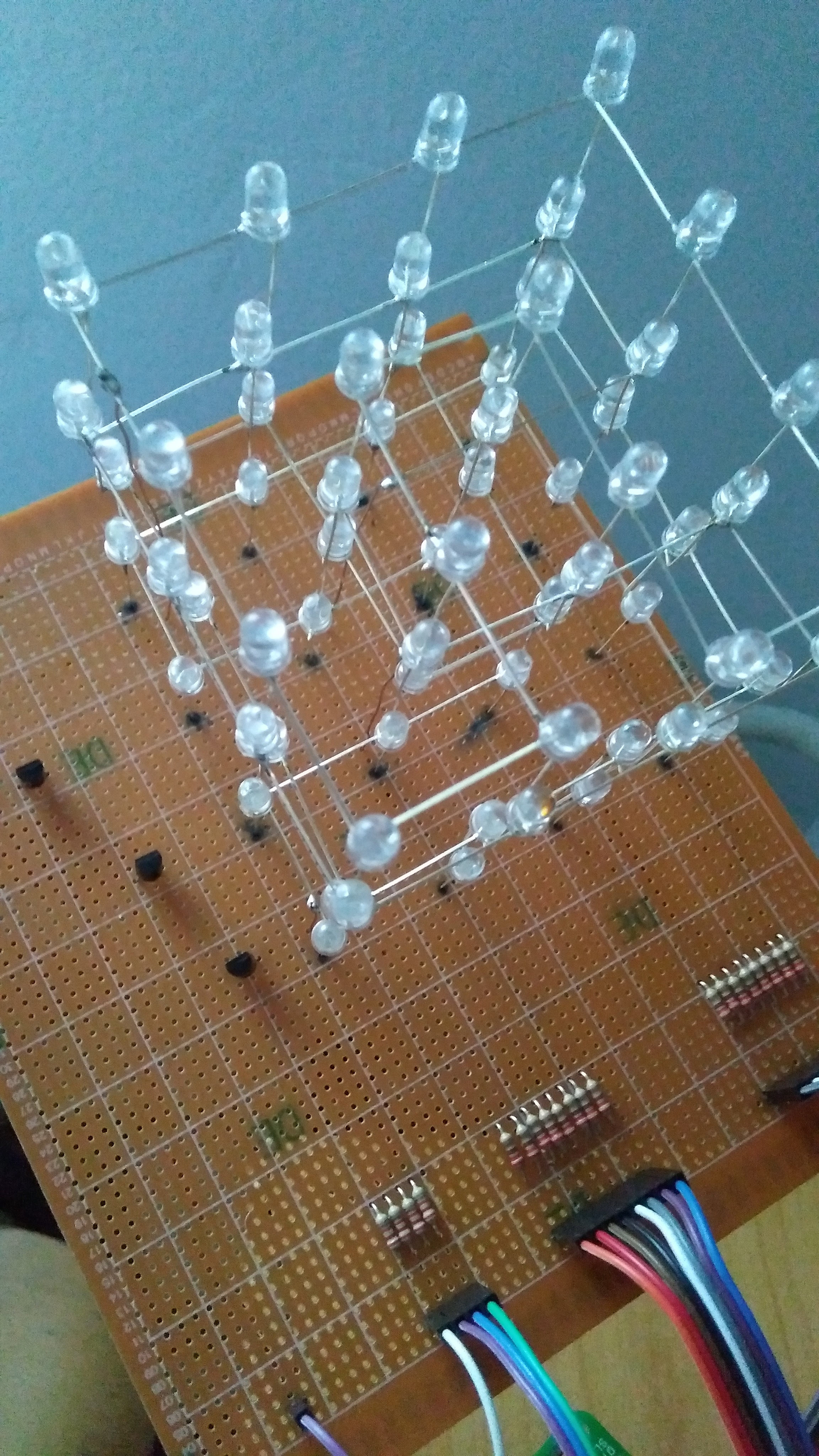

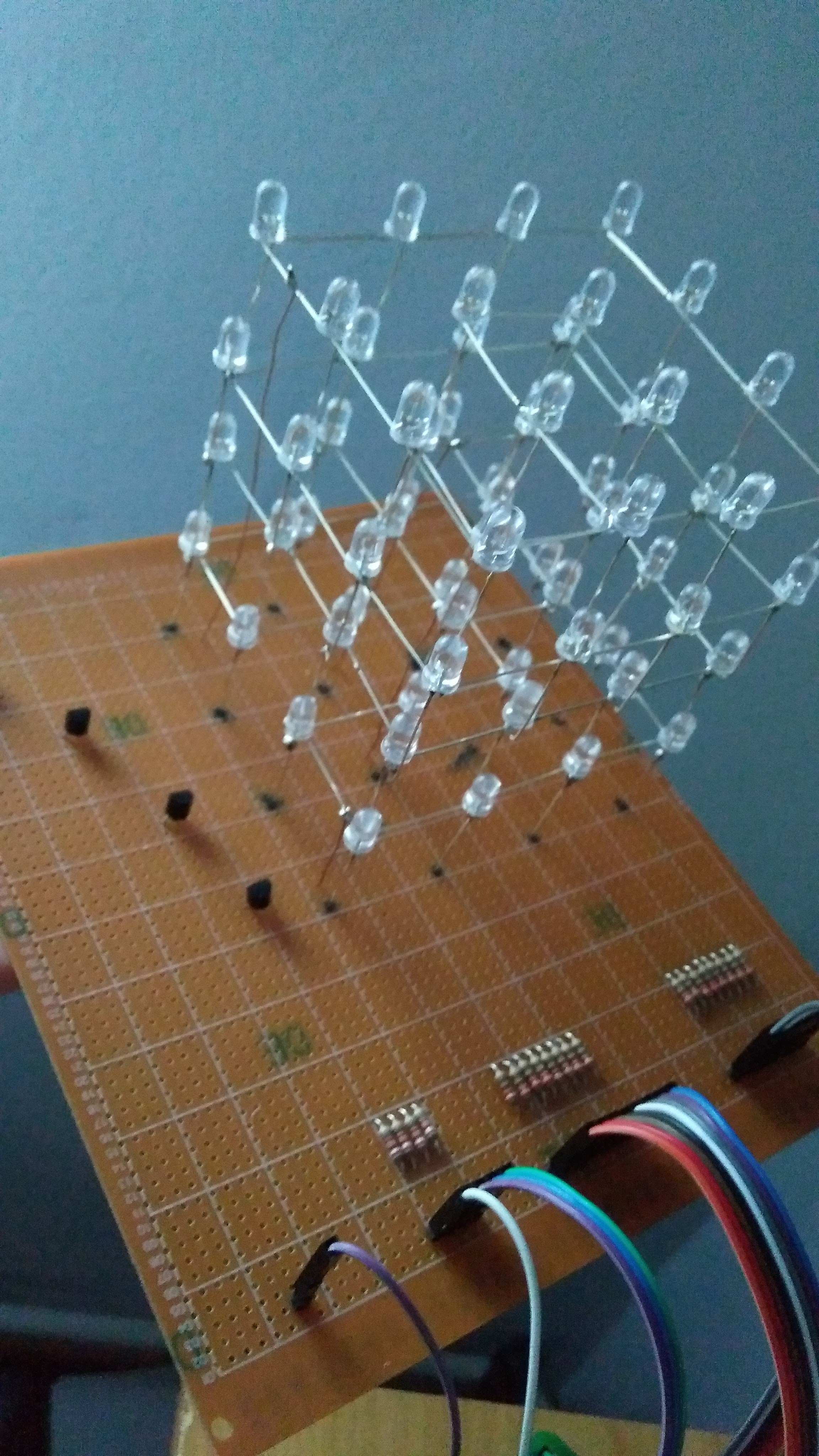

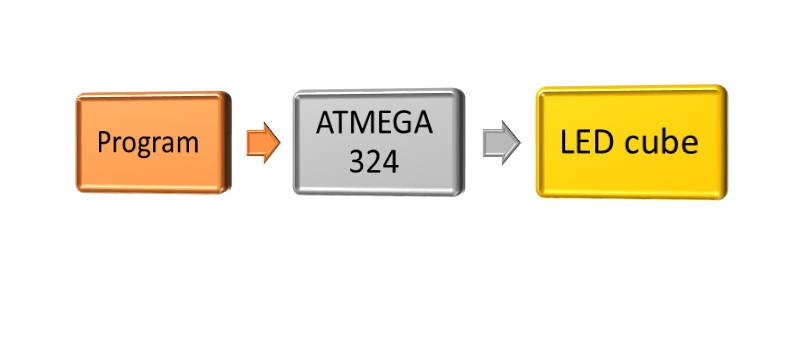

Proiectul consta in realizarea unui cub de 64 de leduri pe care se vor proiecta diverse animatii si jocuri de lumini.

Lista componente :

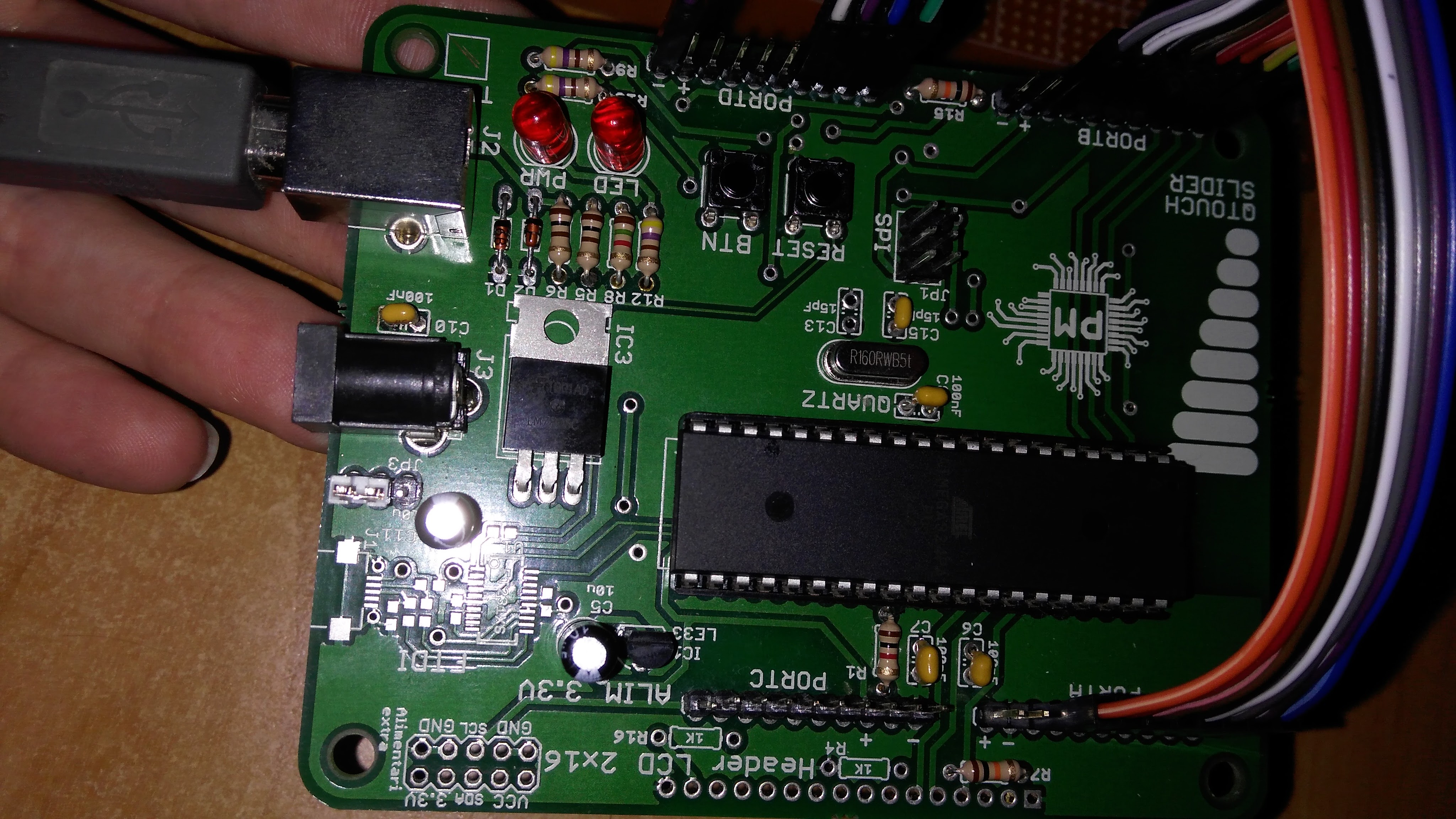

• Placa de baza
• Placuta de test
• 64 leduri verzi
• 16 rezistente 220Ω
• 4 tranzitori BC337 + 4 rezistente 2k2Ω
• 41 pini tata
• 21 fire de legatura mama-mama

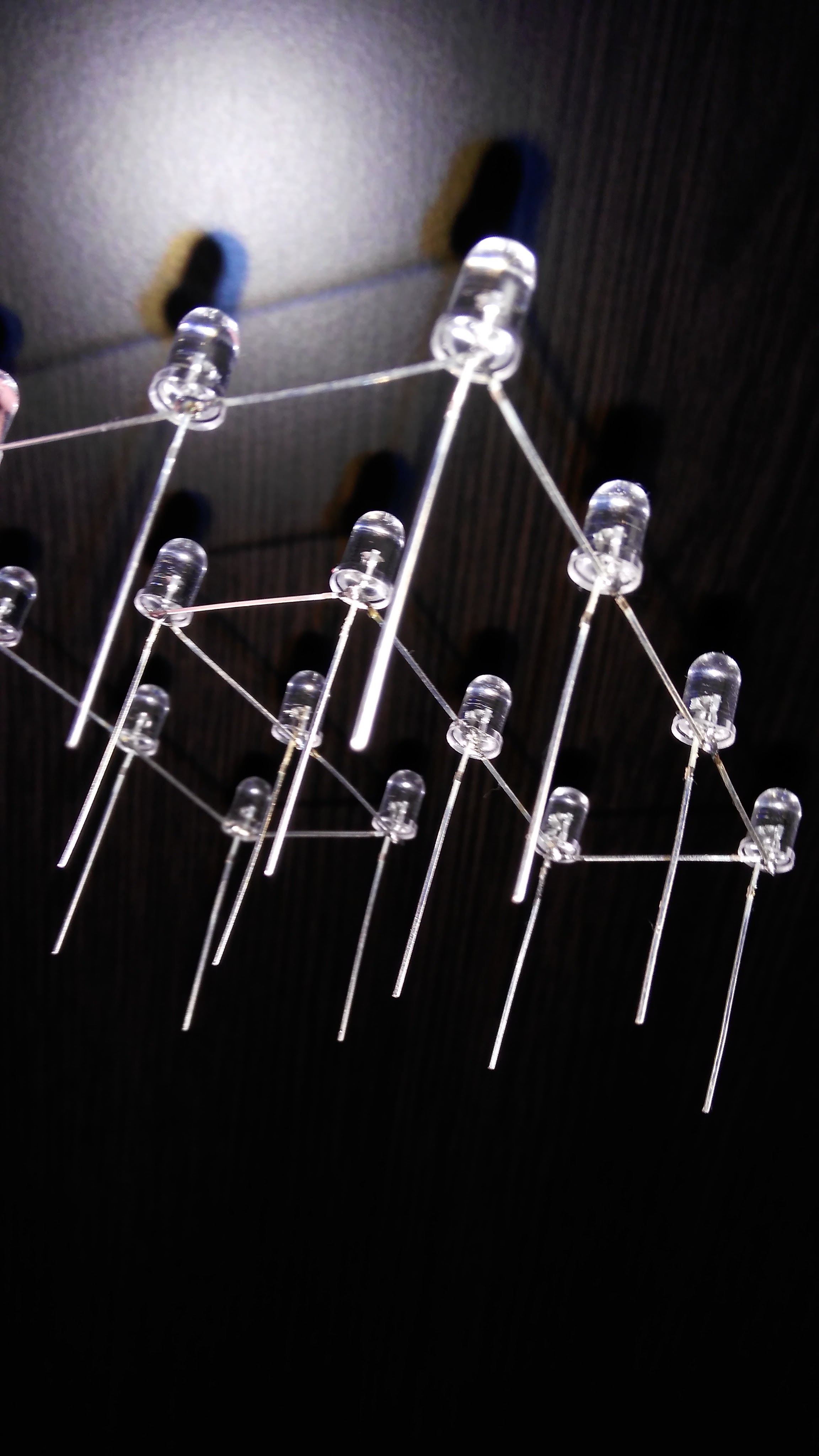

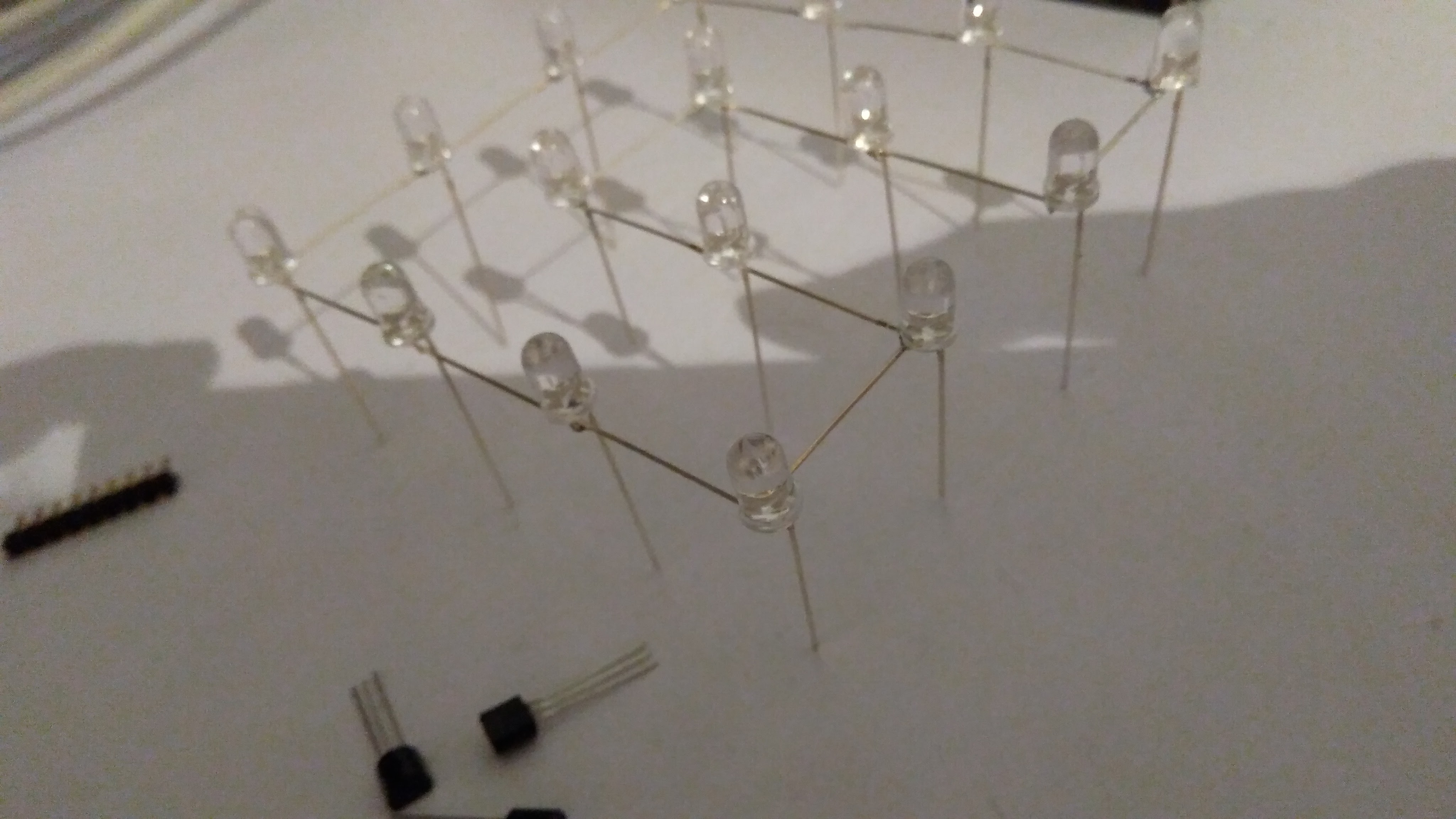

• Pe o matrita de carton au fost fixate 16 led-uri si am legat intre ele catod-urile(-), formand astfel primul etaj al cubului.

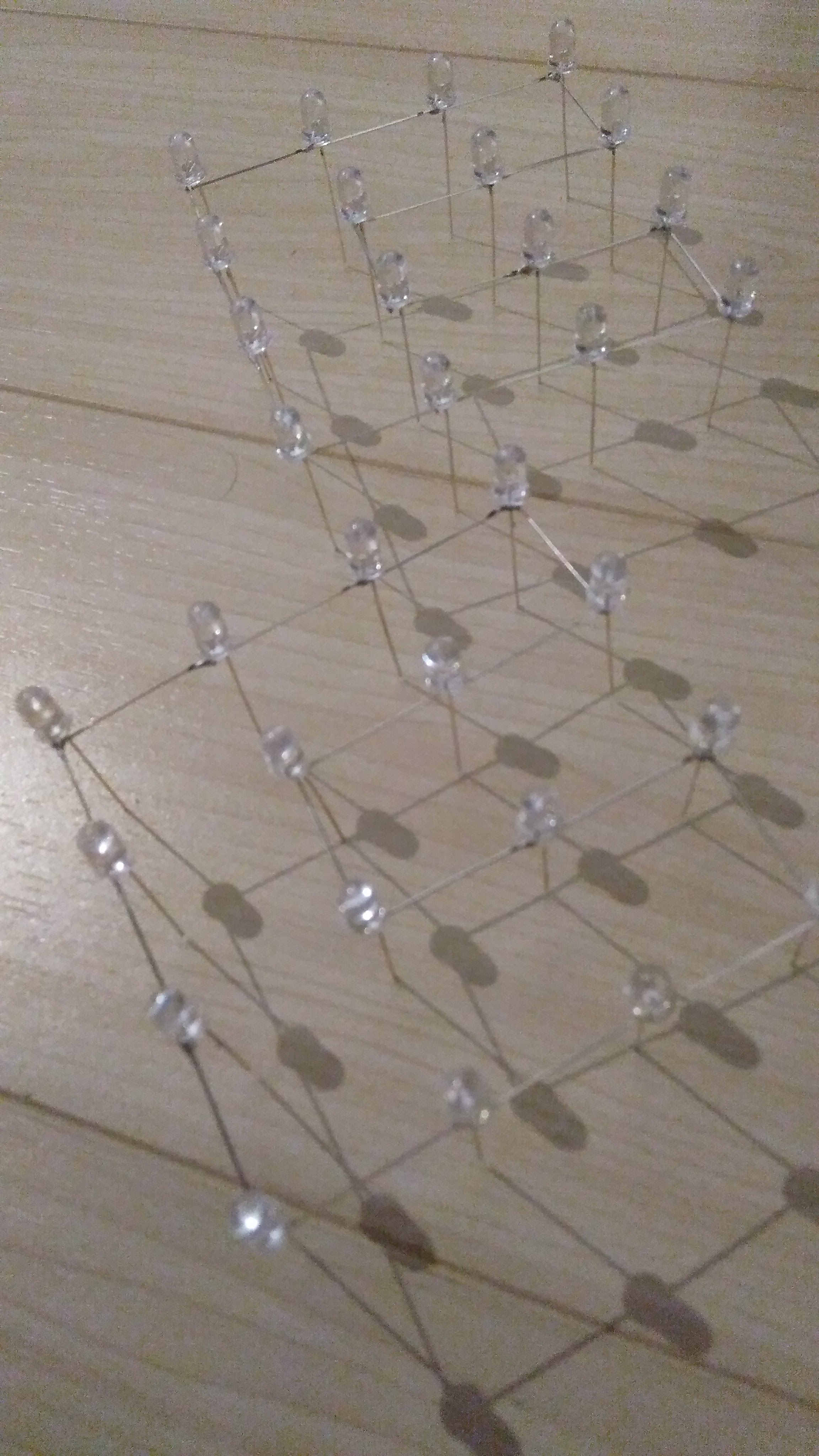

• Dupa lipirea catod-urilor pentru cele 64 de leduri, rezultand 4 etaje, a urmat lipirea pe verticala a anod-urilor(+).

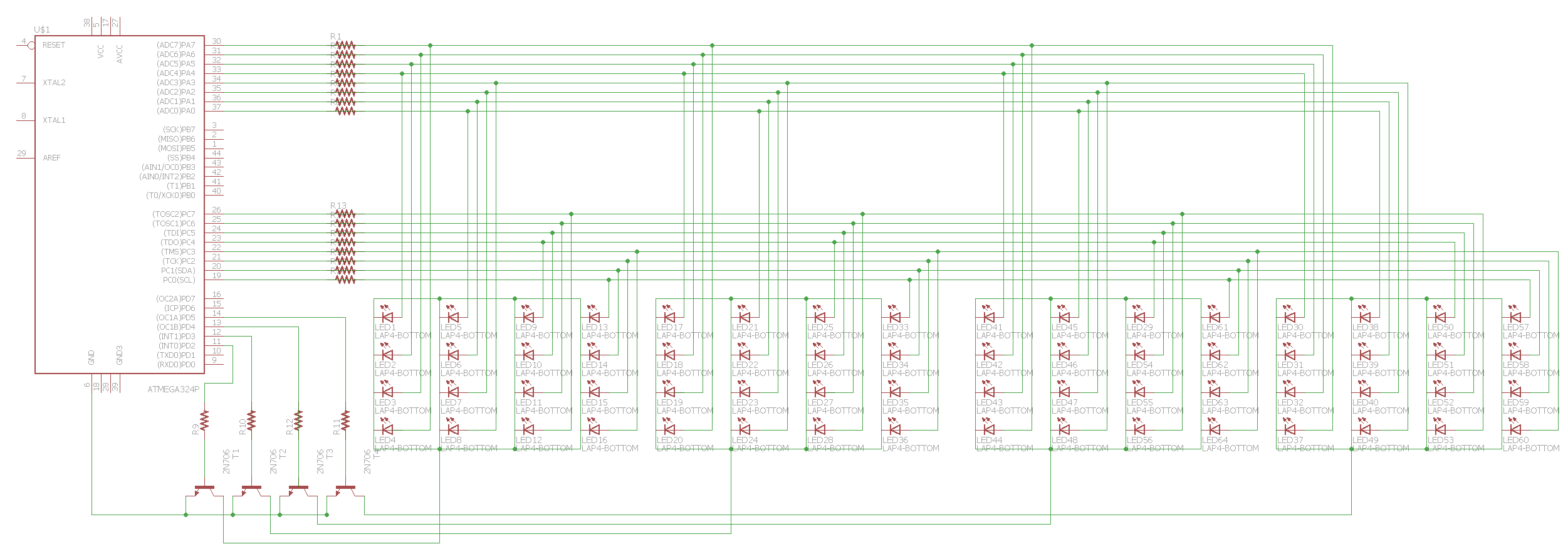

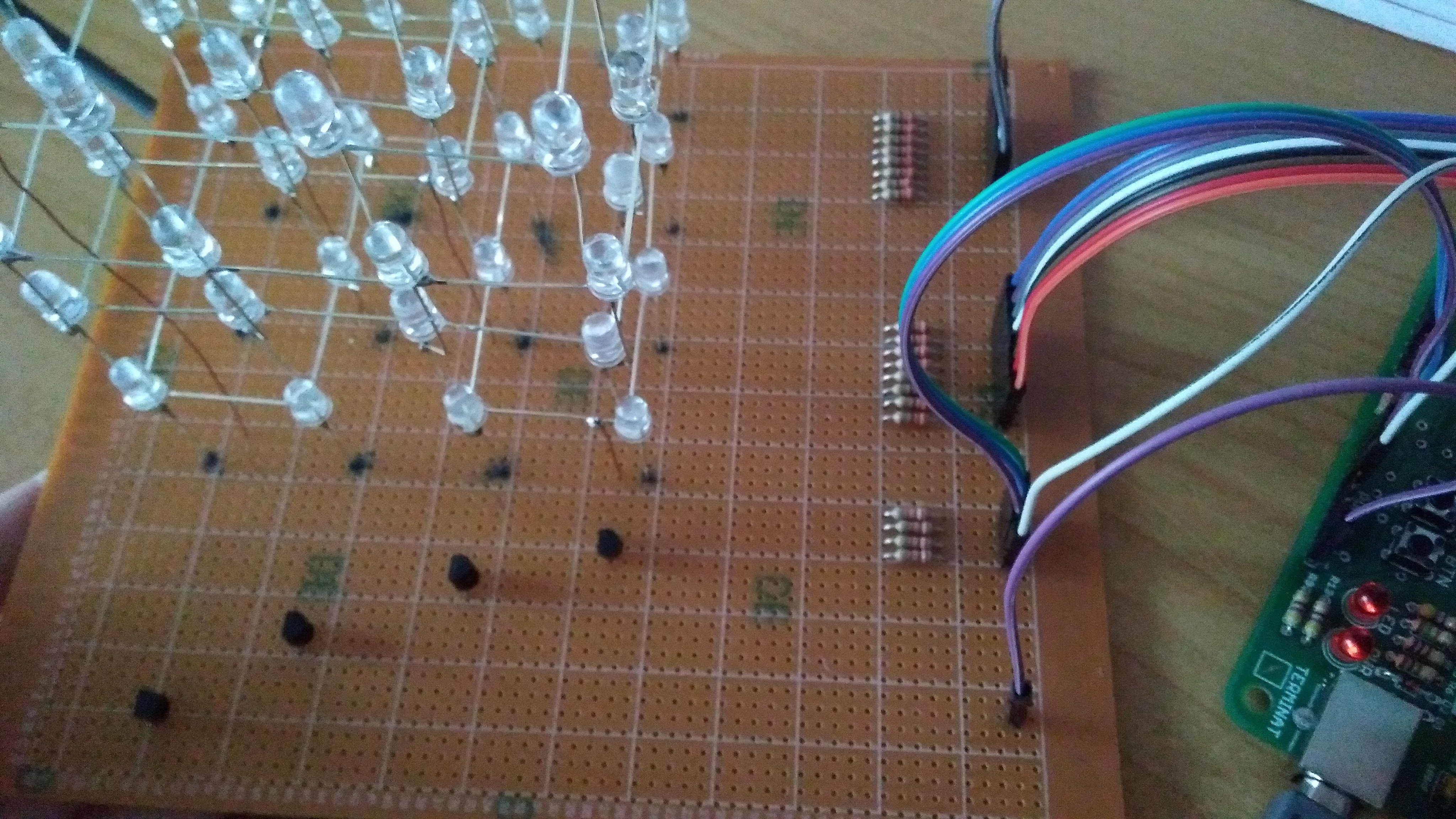

• Pe placuta de test am lipit 16 rezistente de 220Ω, 4 rezistente de 2k2Ω, cele 4 tranzistoare BC337 si 21 pini.

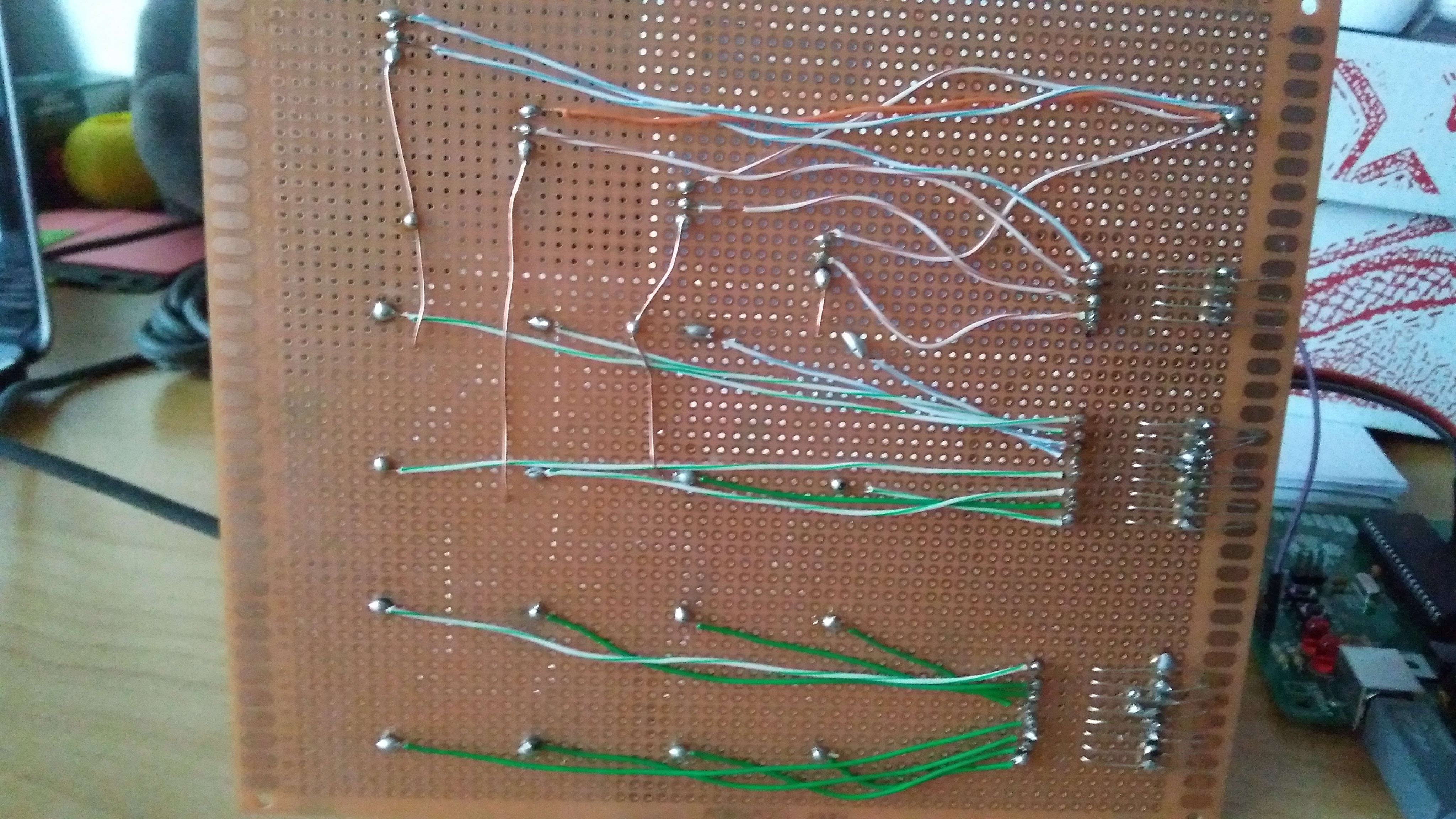

• La cele 16 rezistente au fost legate anod-urile si pinii.
• La tranzistoare am legat:
  1. colector(C) - catod-urile
  2. baza(B) - cele 4 rezistente de 2k2Ω
  3. emitorul(E) - la GND.

• WINAVR
• Programmer's Notepad
• Pentru aprinderea led-urilor am folosit PORTA, PORTB si PORTD.

Proiect interesant, cu partea de hardware mai complicata decat cea de software.

Demo + source code: download_rr.zip
