2048 pe LCD grafic:

• 2048 este un joc popular care are la baza mutarea in diferite directii a unor casute cu numere pentru a le aduca si a obtine scorul de 2048
• scopul proiectului este de a invata sa programam un microcontroler
• este un proiect care este util prin buna dispozitie si amuzamentul pe care ni-l ofera

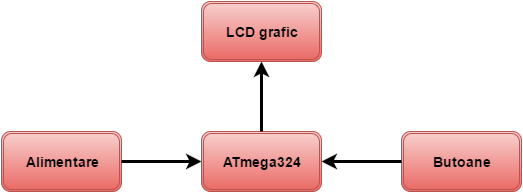

Schema bloc a proiectului

<imgcaption image1|Schema bloc></imgcaption>

===== Hardware Design =====

Lista componente hardware de baza:

• ATmega324
• USB-B
• 16MHz QMIM016
• 2 Pushbutton
• Condensator ceramic 100nF, 15pF
• 2 Diode Zener
• 2 Led-uri
• K1X10 WSL040
• K2X10
• Rezistente 100R, 470, 1K5, 10K

Lista componente hardware:

• LCD grafic Nokia
• 5 Pushbutton
• 2 Led
• jump wires f-f
• 2 rezistente 470K
• bareta pini tata
• placa de test
• fire de legatura

Componente aditionale pe placa de baza

• rezistenta de 1k
• regulator de tensiune LE33
• condensator 10 microF

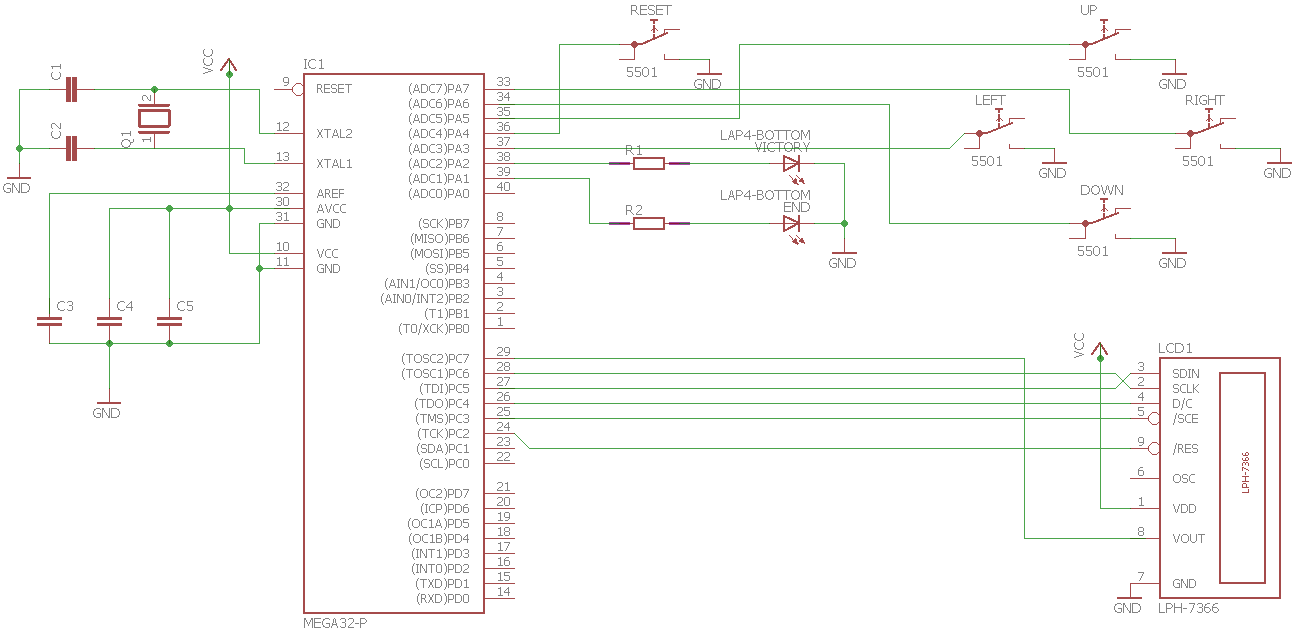

<imgcaption image1|Schema electrila></imgcaption>

Codul a fost implementat pe modelul exercitiilor de laborator.

Clase:

      lcd.c lcd.h contin libraria cu care vom interactiona cu lcd-ul 5110
      2048.c contine implementarea jocului si logica acestuia.
      main.c contine bucla de desenarea a jocului si de verificare a miscarilor prin interactiunea cu hardware-ul.

Arhiva software: Contine sursele precizate, fisierul de Makefile si README 2048-lcd.zip

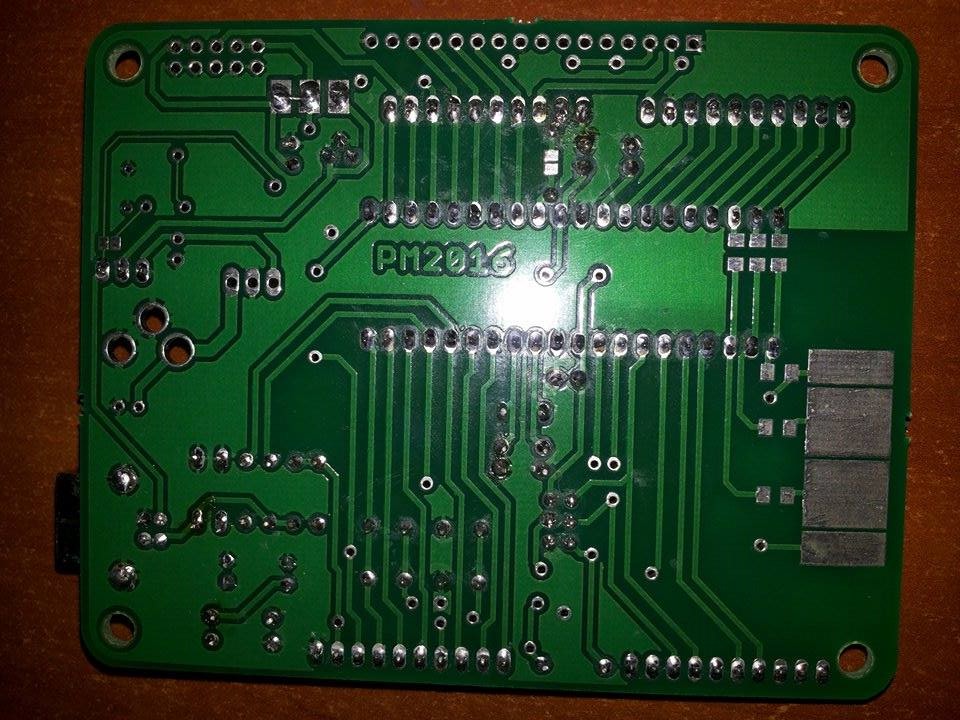

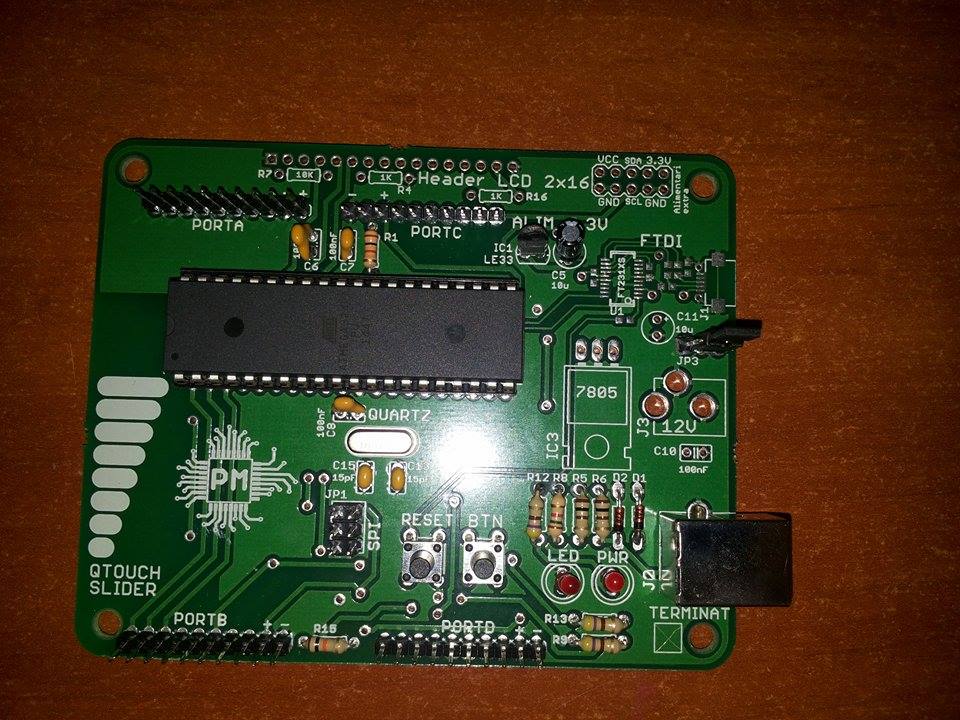

<imgcaption image1|Placuta de baza></imgcaption> <imgcaption image1|Placuta de baza></imgcaption>

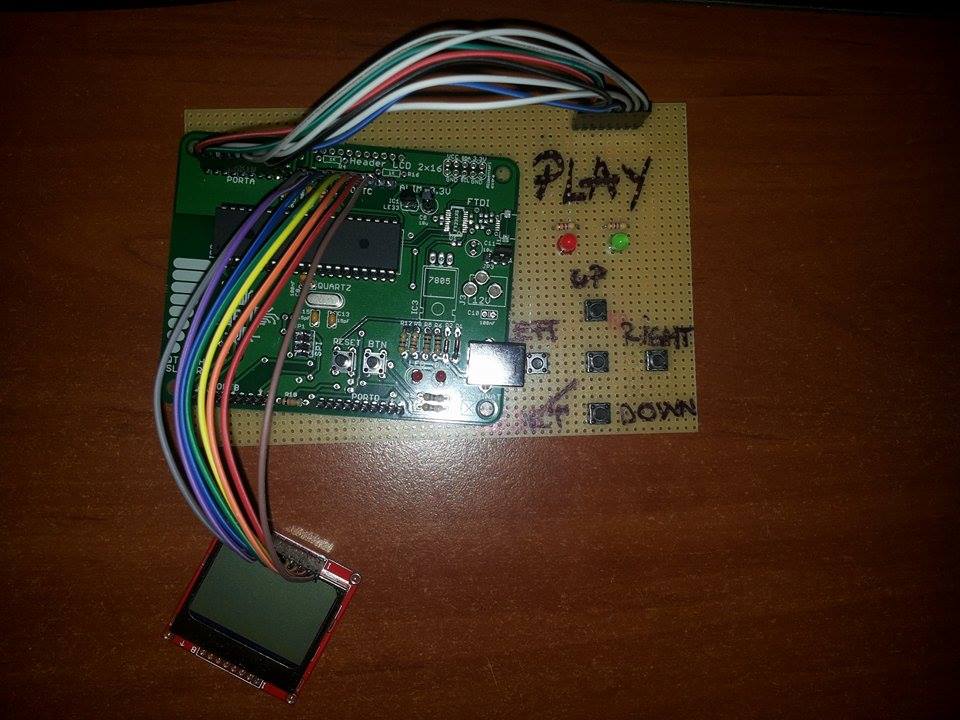

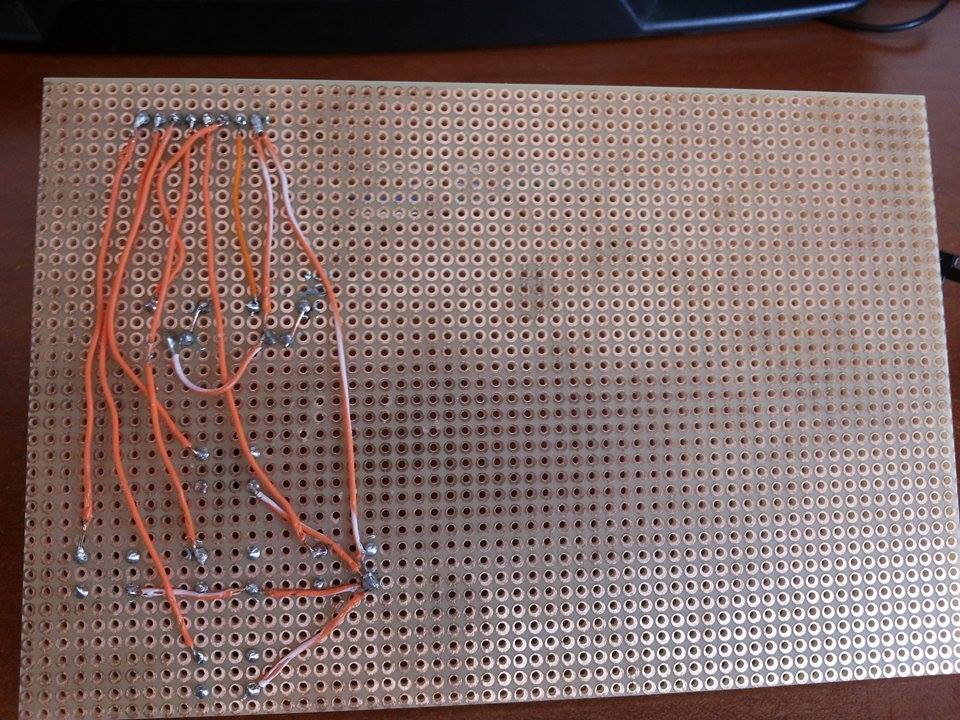

<imgcaption image1|Placuta de test si LCD-ul grafic></imgcaption> <imgcaption image1|placuta de test verso></imgcaption>

A fost un proiect interesant care ne-a determinat sa invatam lucruri noi si interesante. In ciuda micilor dificultati pe care le-am avut, am reusit sa duc la bun sfarsit proiectul si sa fiu multumita de rezultat. Singurele probleme care le-am intampinat au fost din cauza lcd-ul si a afisarii pe acesta.

Arhiva cu sursele: 2048-lcd.zip Fisierul README se afla in arhiva.

Biblioteca LCD pe baza careia am lucrat (clasele au fost modificate pentru a intruni functionalitatile proiectului meu: nokia_3310_library.zip

Datasheet ATMega 324: datasheet_atmega324.pdf Datasheet LCD: datasheet_lcd.pdf
