Elena-Roxana BUTUC (25476) - X si O cu scor si sunet
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Proiectul se bazeaza pe jocul clasic de X si 0 ce implica doi jucatori, identificati prin doua culori diferite ale led-urilor.
"Tabla de joc' va fi reprezentata de o matrice de led-uri, iar scorul prin intermediul a cate 3 leduri pentru fiecare jucator ( pentru reprezentarea binara pe 3 biti).
In momentul in care unul dintre jucatori castiga, acest lucru se va semnaliza prin intermediul unui sunet dat de buzzer.
Descriere generală

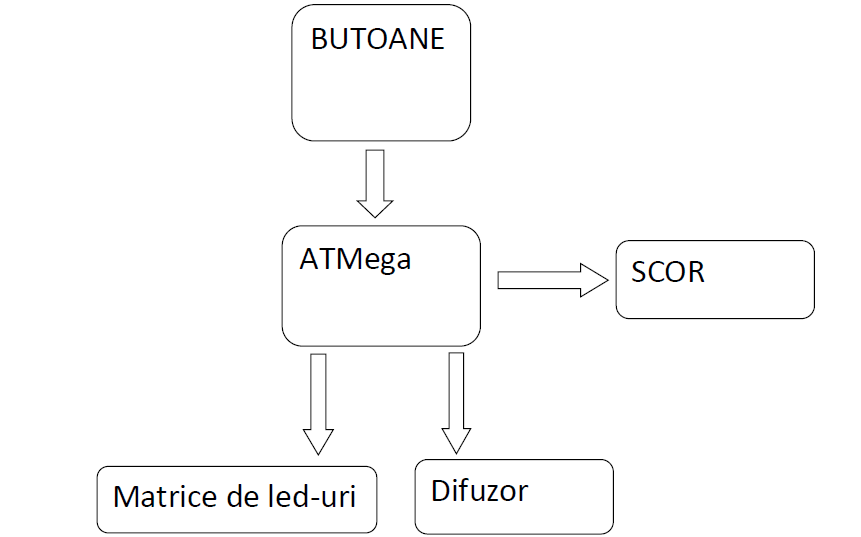

Schema Bloc
Hardware Design
- placuta de test

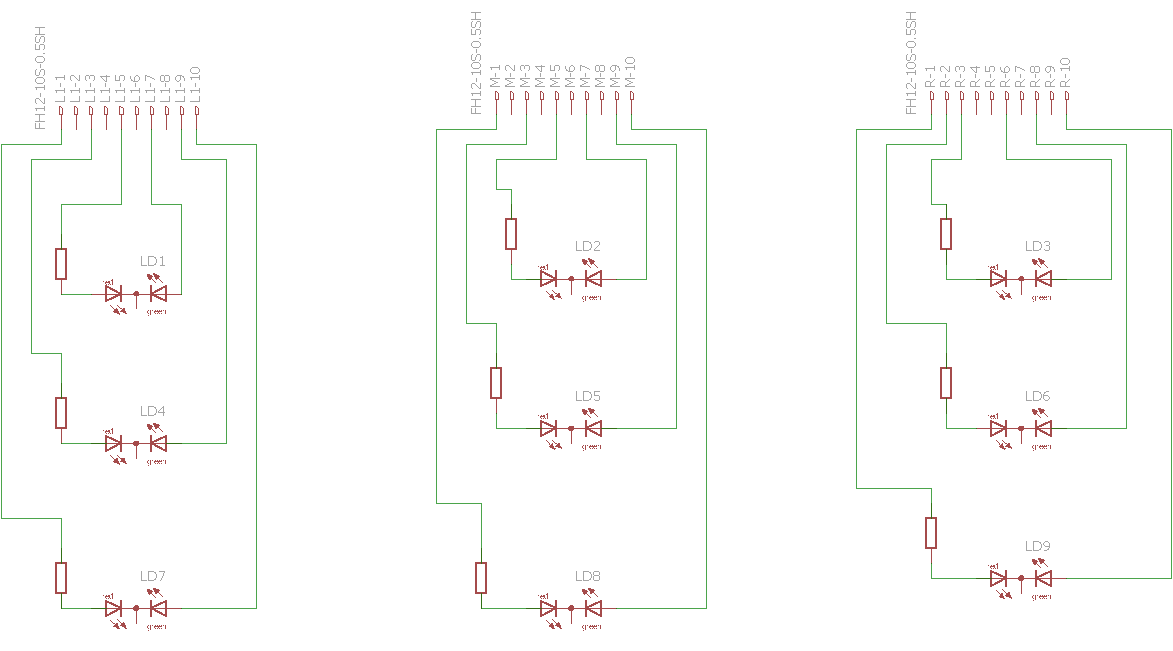

- 9 LED-uri bicolore
- 6 LED-uri (pentru mentinerea scorului, 3 rosi si 3 albastre)
- difuzor 0,5W
- condensator 10picoFarazi
- cablu UTP
- jumper wires female-female (31 de fire)
- barete pini tata (2 bucati a cate 20 de pini)
- 9 rezistente 470 ohm (pentru LED-urile din matrice)
- 6 rezistente 470 ohm (pentru LED-urile de scor)
- 5 butoane pentru selectie
Software Design

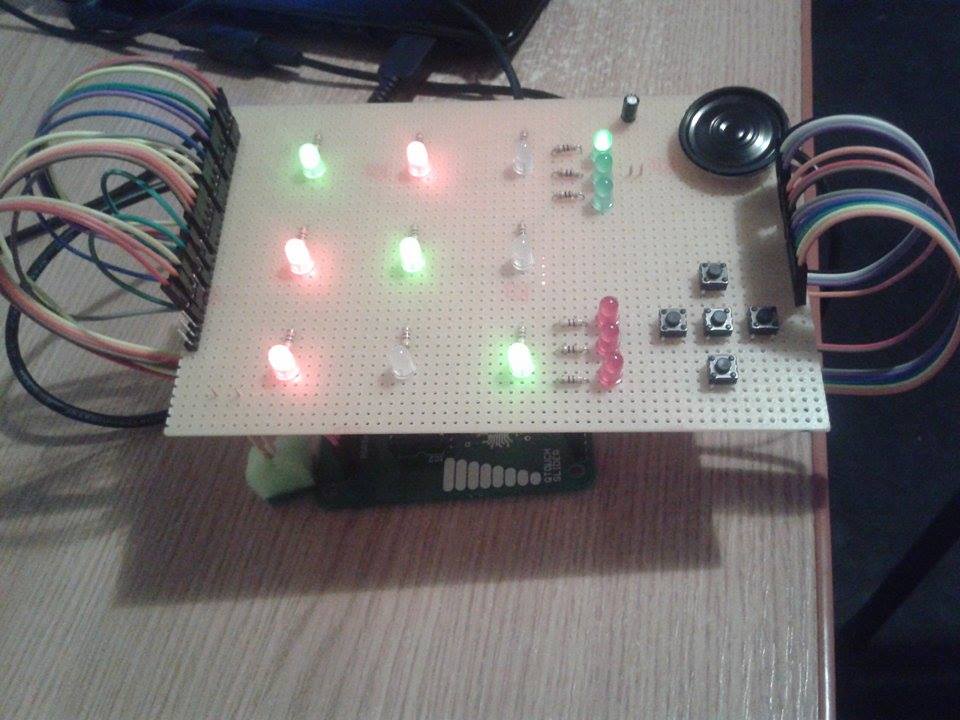

Jocul incepe prin aprinderea primului LED din matricea de 3×3. Deplasarea propriu-zisa se realizeaza prin intermediul a patru butoane (stanga, dreapta, sus, jos), iar selectarea pozitii se face prin apasare butonului din centru.
Modul de implementare:
-presupune utilizarea
- > unui vector bidimensional prin intermediul carora sunt identificate cele 9 LED-uri
- > o structura PINI ce retine informatii precum port si pin-ul corespunzator
- > o structura _WINNER ce contine mai multe campuri prin intermediul carora se identifica jucatorul castigator, linia, coloana sau diagonala care a dus la castigarea jocului
- la inceputul fiecarui joc se initializeaza matricea, structurile si se reseteaza LED-urile
- dupa fiecare alegere facuta de catre un jucator, se cauta prima pozitie libera disponibila pentru a se porni selectia din acel punct
- scorul este modificat de fiecare data cand se identifica un castigator (scorul este reprezentat prin intermediul a 3 LED-uri pentru fiecare jucator, cu ajutorul a doua culori diferite si este sub forma binara)
- in momentul in care un jucator castiga, acest lucru este evidentiat prin intermediul unor semnale luminoase si sonore (difuzor)
- in cazul in care nimeni nu castiga jocul respectiv (caz de egalitate), acest lucru va fi semnalat tot prin intermediul unor semnale sonore (difuzor)
Rezultate Obţinute
Concluzii
Proiectul acesta e reprezentat o oportunitate pentru mine de a lucra cu toate componentele precizate anterior. Au fost unele parti care mi s-au parut mai complicate, dar rezultatul a fost unul multumitor pentru mine.
Download
Jurnal
Realizarea proiectului a inceput cu achizitionarea pieselor necesare. In acest scop, Commet si Conex au reprezentat sursele mele.

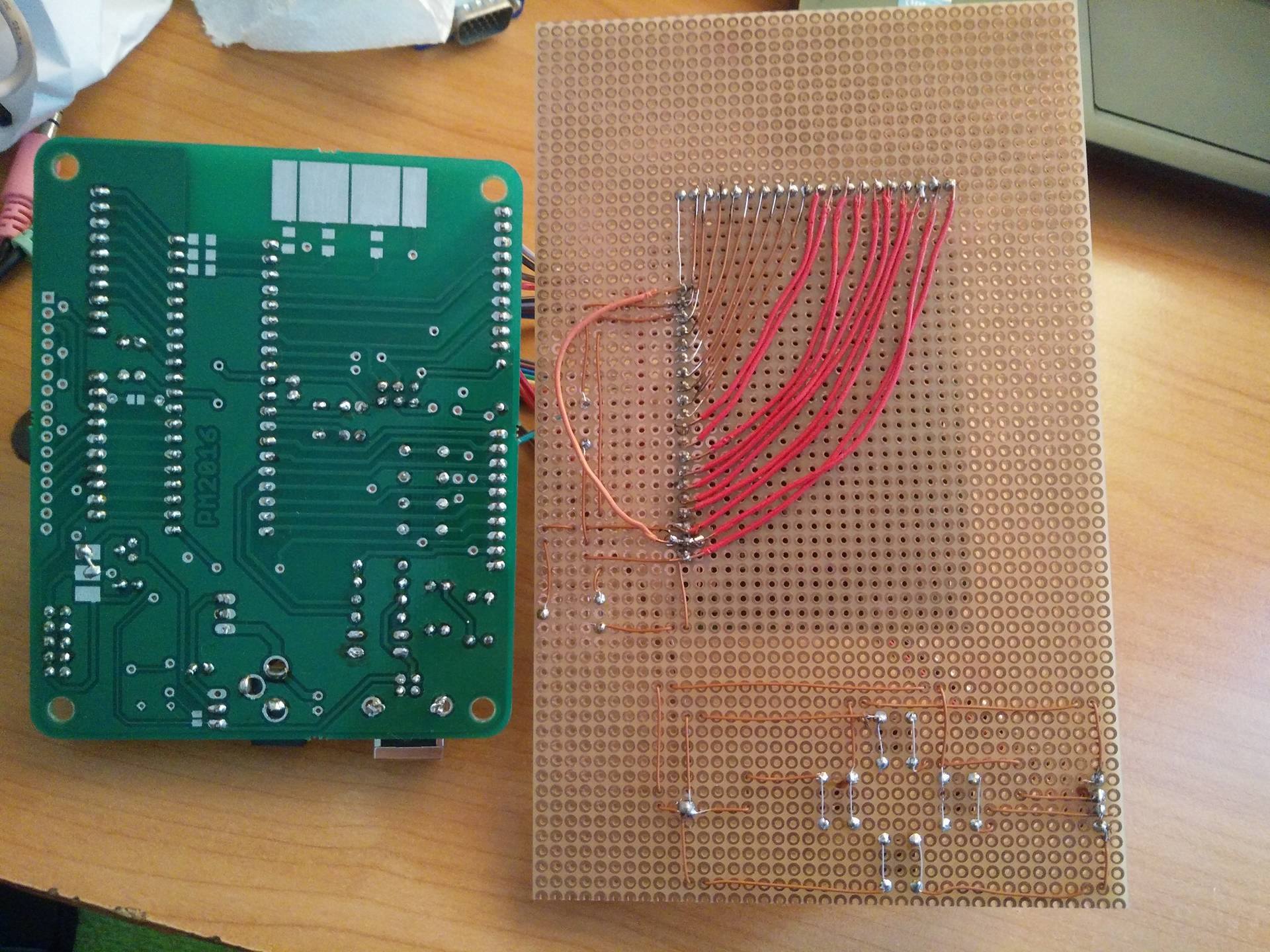

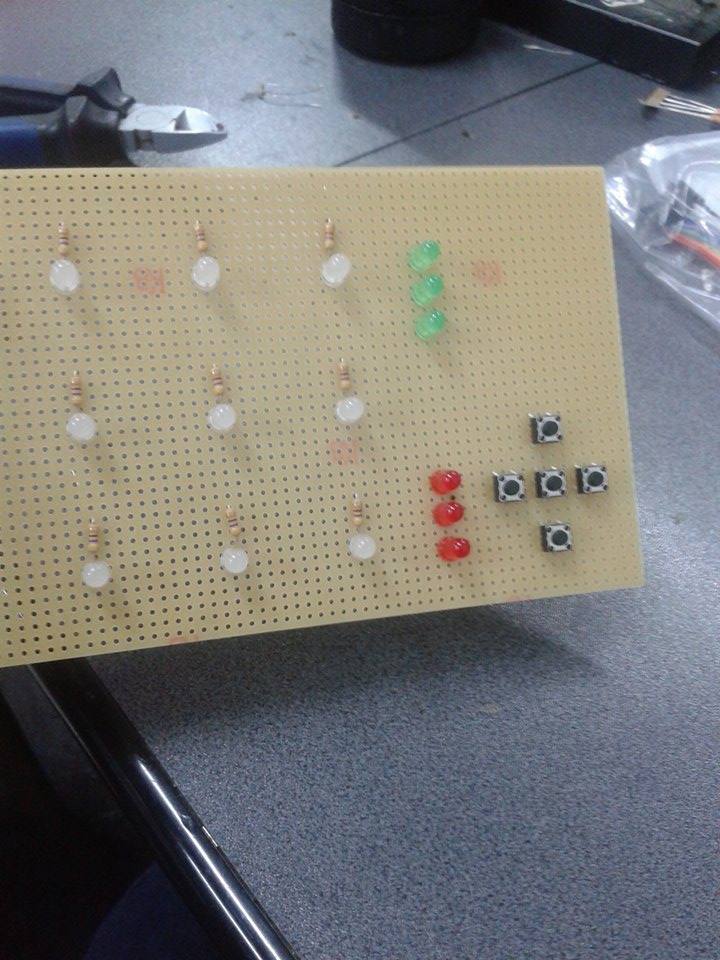

Urmatoarea etapa a presupus aranjarea si plasarea componentelor pe cele doua placute. Procesul de lipire a firelor a reprezentat ceva nou pentru mine si mi s-a parut mai dificil la inceput.

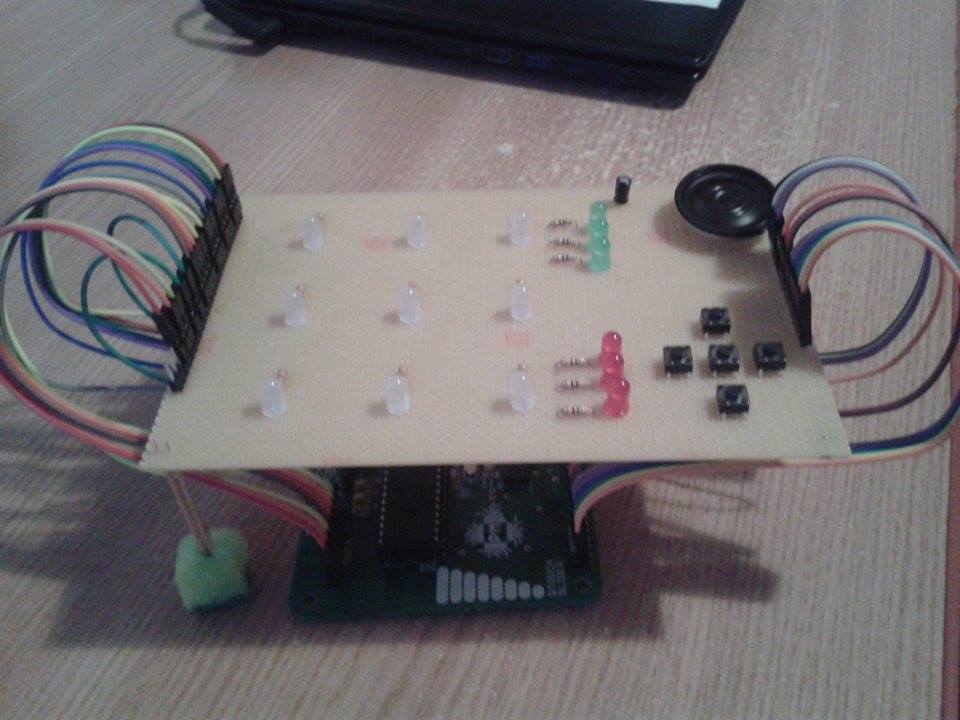

Ultima etapa in ceea ce priveste partea hardware a fost reprezentata de conectarea pinilor prin intermediul jumper wires, proces ce a necesitat o atentie mai sporita.
Bibliografie/Resurse
-materialele puse la dispozitie in cadrul laboratoarelor de PM
-Datasheet ATmega324: datasheet_atmega324.pdf
