Proiectul consta in realizarea unui joc pe un LCD grafic. Jocul este alcatuit dintr-o matrice de patrate colorate diferit si presupune cucerirea acesteia prin combinarea culorii si suprafetei de start. Jocul original poate fi gasit si jucat la adresa: http://unixpapa.com/floodit/

Deoarece LCD-ul Nokia5110 necesita alimentare la 3.3V, toate legaturile cu microcontroller-ul(5V) vor fi realizate cu divizoare de tensiune. Schema electrica realizata in Proteus:

Pentru partea software am folosit mediul de dezvoltare WinAVR, impreuna cu editor-ul text Programmers Notepad. Libraria folosita pentru a interfata cu LCD-ul am luat-o de pe platforma Quantum Torque[1]. Libraria ofera functii precum LCD_init, LCD_clear, LCD_str, LCD_goto_xy. Jocul presupune 'cucerirea' hartii cu grupa de simboluri din stanga sus. O grupa de simboluri este reprezentata de o multime de simboluri 'adiacente'(sus-jos-stanga-dreapta). In cod, salvez pentru fiecare simbol din matrice grupa acestuia, iar atunci cand se apasa pe un buton corespunzator unui simbol fac o unificare globala(pentru fiecare casuta, daca are vecini din grupe diferite si cu acelasi simbol, le unesc grupele din care fac parte). Algoritmul este extrem de similar cu paradigma Union-Find(Multimi disjuncte), insa lipsa structurilor de date din STL in compilatorul avr, m-a determinat sa abordez problema intr-un mod mai ineficient, insa rapid pe o dimensiune a datelor atat de mica.

• Jocul este functional 100%

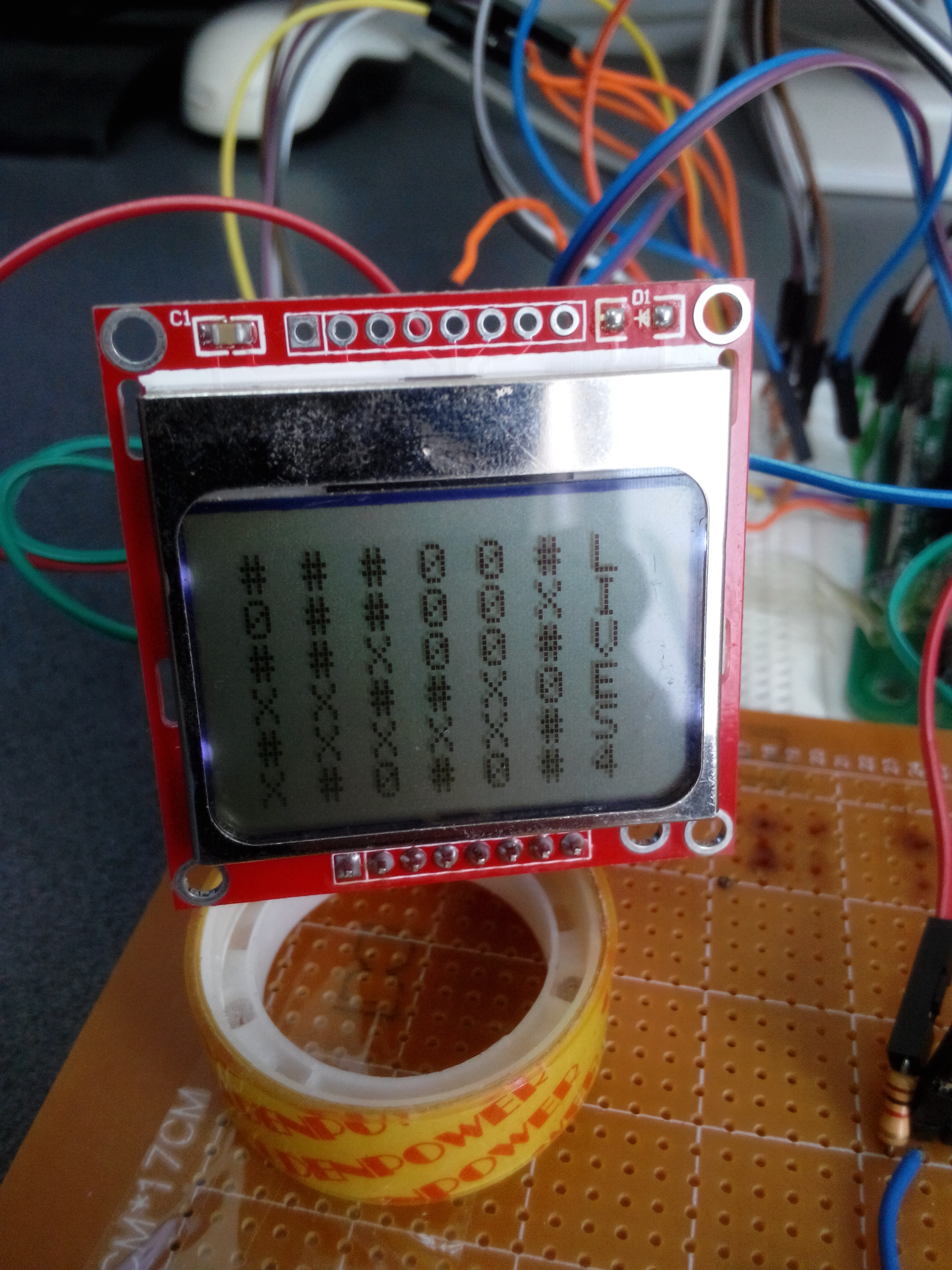

• Jocul nu dispune de culori, ci foloseste simboluri in loc

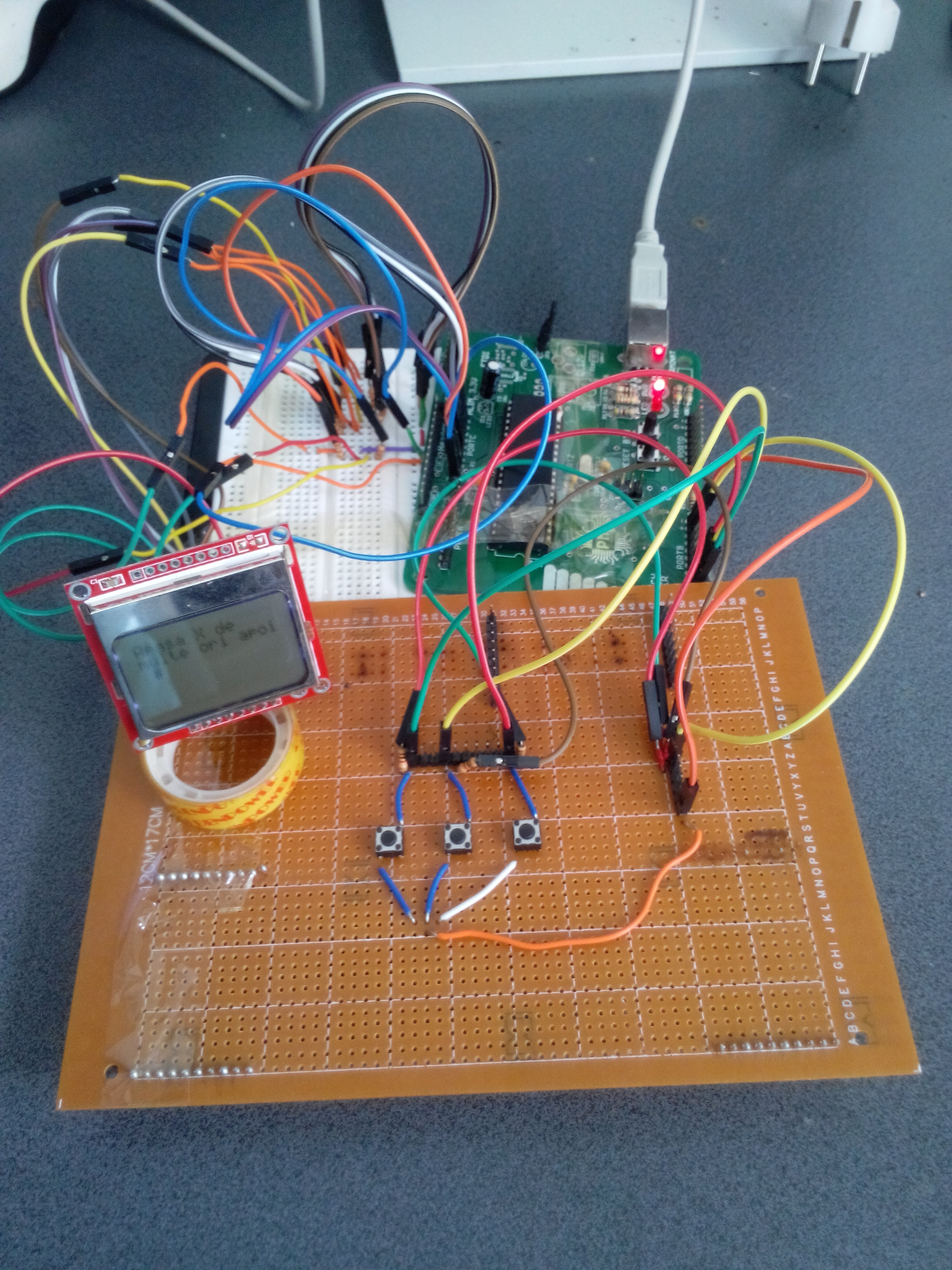

• Divizoarele de tensiune sunt implementate pe breadboard, pentru usurinta
• Jocul dispune si de un numar de incercari de schimbare de simbol
• Dispunerea aleatoare a simbolurilor in tabla de joc depinde de numarul de apasari pe un buton('X')

• Proiectul este interesant, engaging
• Realizarea chiar si a unui proiect simplu nu este deloc ieftina
• Consider ca ar fi mai ok daca proiectul ar fi realizat pe echipe, in cadrul laboratorului
• E mai usor sa ai tensiune direct 3V3 decat sa folosesti divizoare de tensiune
• Nu se lipeste pe partea cu plastic a placii de test

Arhiva cu toate resursele este disponibila la [2].

• [1] 37
• [2] - Arhiva cod
