Dennis-Adrian PLOSCEANU (25612) - Procesor de efecte chitara
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Proiectul consta intr-un procesor care preia si modifica sunetul de la o chitara electrica si il transmite la un speaker. Efectele sunt activate folosind ninste slide-switchuri si pot fi active mai multe in acelasi timp, sunetul este procesat folosind algoritmi de DSP.
Descriere generală

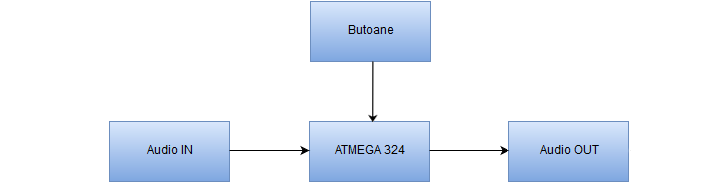

Diagrama bloc:
Proiectul are atasate:
- un jack de intrate - unde este conectata chitara si de unde este primit inputul
- un jack de iesire - unde este transmit sunetul modificat si amplificat
- 4 slide buttons - seteaza efectele active
Hardware Design
| Lista de piese |
|---|
| Componentele de bază |
| 1x Cablu jack audio Tată-Tată 1/4'' |
| 1x Cablu jack audio Tată-Tată 1/8'' |
| 2x Socket jack-uri audio Mamă 1/4'' |
| Adaptor jack audio 1/8'' - 1/4'' |
| 1x Bareta de pini |
| 6x fire mama-mama |
| 4x Slide-Buttons |

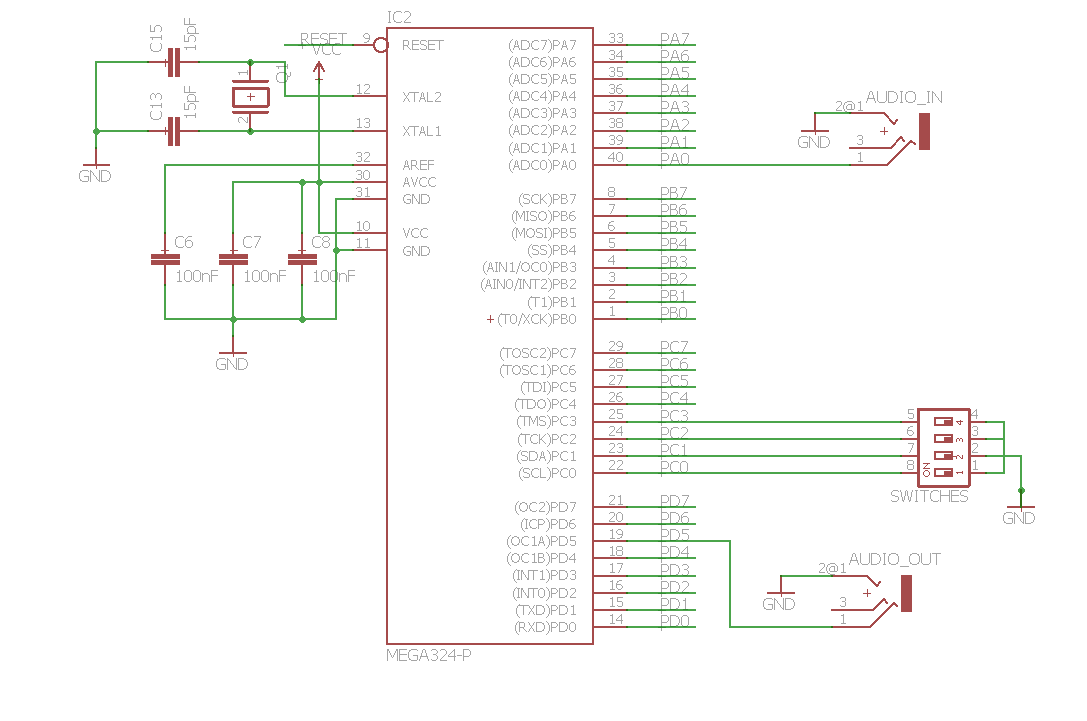

Schema electrica:
Software Design
Mediu de dezvoltare:
- Sublime Text, WinAVR
Implementare:
- Este tinuta o masca a efectelor active in functiile de ce slide-buttons sunt ON
- Se verifica bitii din masca pentru a vedea ce efecte trebuie aplicate
- Sample-ului primit la input i se aplica unul sau mai multe effecte(pitch_up, pitch_down, echo, phasor)
- Lui OCR1A ii este asignata valoarea procesata
Rezultate Obţinute
Proiectul merge cum trebuie, dar cu o calitate destul de slaba a sunetului(cum era de asteptat) si are default un efect de distort si nu stiu destula electronica sa imi dau seama de ce (dar suna ok pentru ceva neintentionat).
Se mai pot adauga usor efecte si as mai fi putut adauga niste butoane sau un LCD daca aveam mai mult timp si bani.
