Proiectul meu are ca scop simularea unui pian, cu ajutorul unor banane. Prin apasarea pe banane, ce sunt conectate la microcontroller, se vor auzi note muzicale.

Cel care canta la pian va avea la dispozitie 8 banane pentru fiecare nota muzicala , atunci cand o banana va fi apasat se va auzi una din notele muzicale Do,Re,Mi,Fa,Sol,La,Si,Do, de la stanga la dreapta. Dupa ce banana a fost apasata, se va reda nota muzicala prin intermediul buzzerului.

Lista Componente

Componente particulare

-Buzzer

-Fire jumper

-Banane

-Fire de legatura

-Cablu USB

-Rezistente

-Placa de support

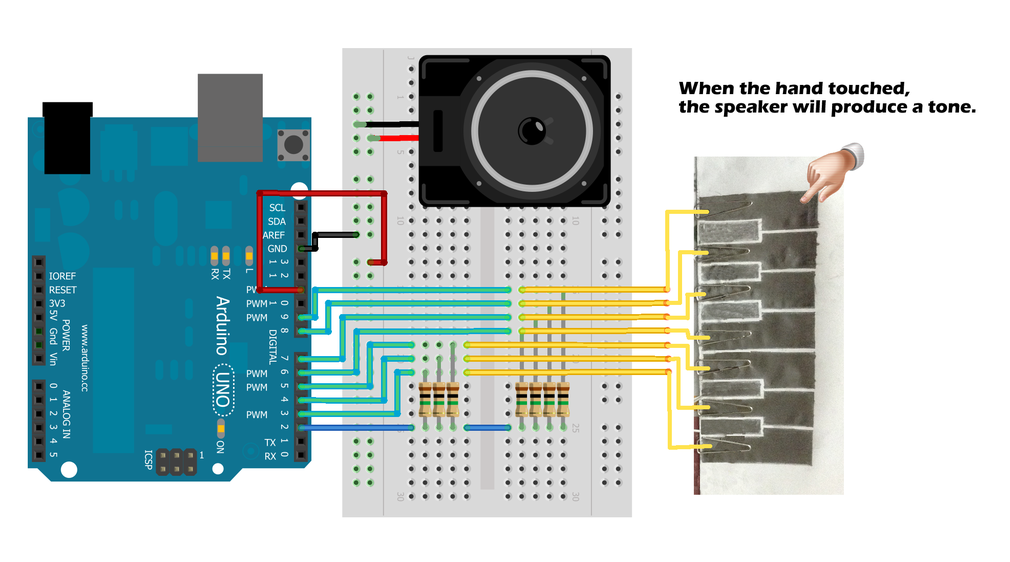

Schema electrica

Mediu de dezvoltare

Am folosit Programmer's Notepad pentru a scrie codul, iar pentru rulare am folosit Cygwin,compilarea se face folosind AVRwin.

Biblioteca si Algoritmi

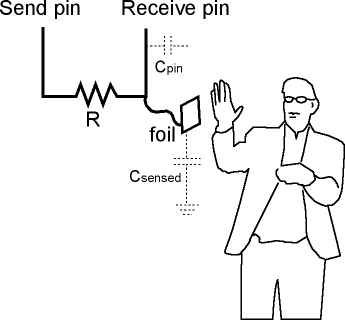

Pornind de la biblioteca Capacitive Sensor pentru Arduino,am implementat CapacitiveSensor.cpp. CapacitiveSensor permite ca pinii microcontrollerului sa poata detecta capacitatea electrica a corpului uman.

Explicatii

Folia de aluminiu va fi inlocuita cu banane.

Proiectul a fost interesant si distractiv, din punctul de vedere al lucrurilor invatate si colaborarii cu colegii in realizarea lui.

banana.zip

Am terminat descrierea proiectului si am incarcat schema bloc a acestuia.

Am terminat placuta de baza.

Am facut lista de componente,am cumparat componentele necesare proiectului.

Am facut schema electrica in Eagle.

Am lipit toate componentele pe placuta de test.
