Proiectul constă într-o cutie muzicală capabilă de mai multe lucruri:

• când se deschide capacul cutiei se activează o melodie
• o serie de leduri se aprind în funcţie de note, o balerina se învârte
• este o jucărie pentru amuzament şi relaxare

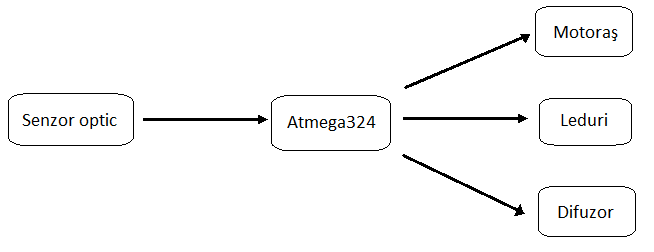

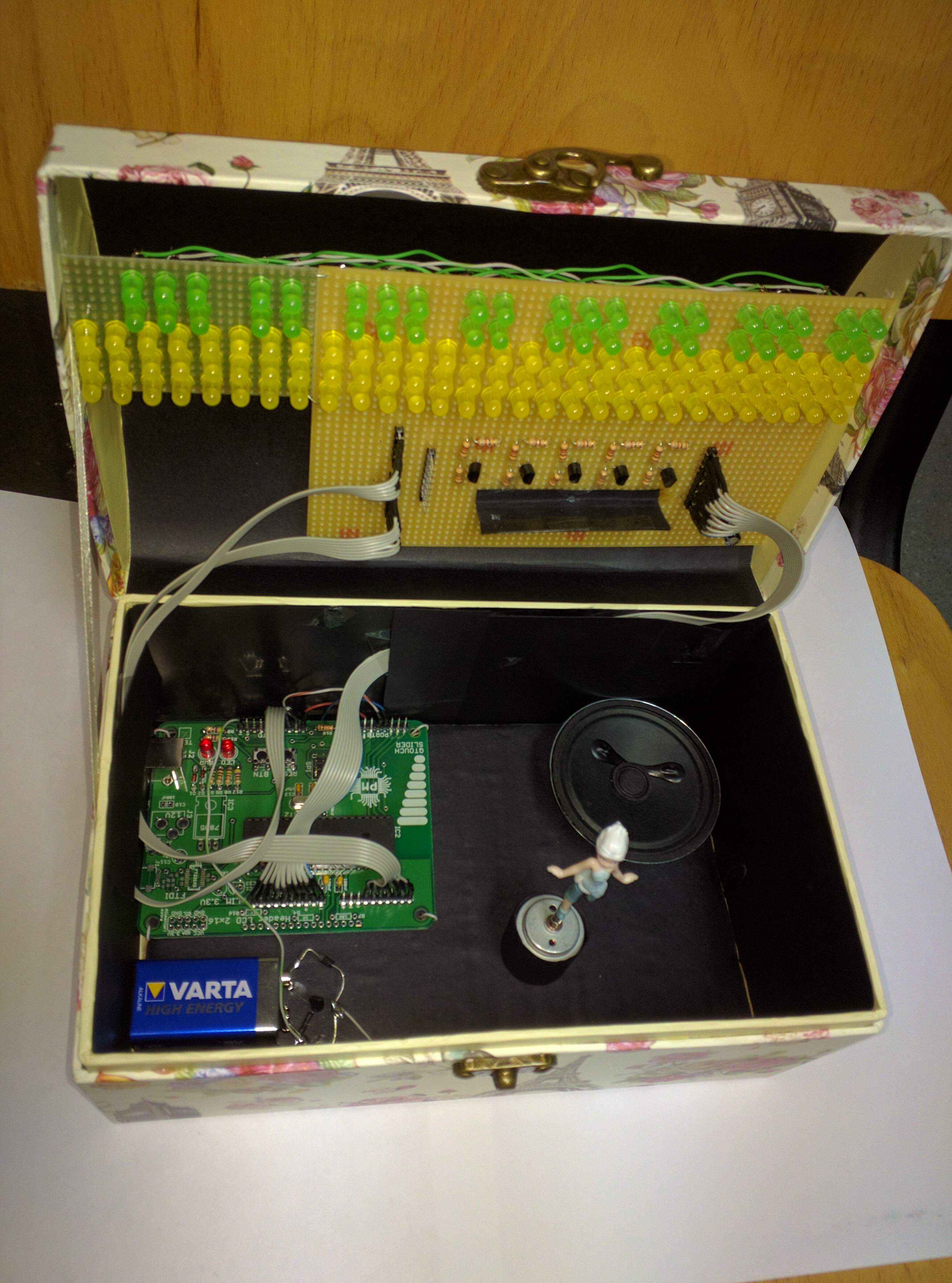

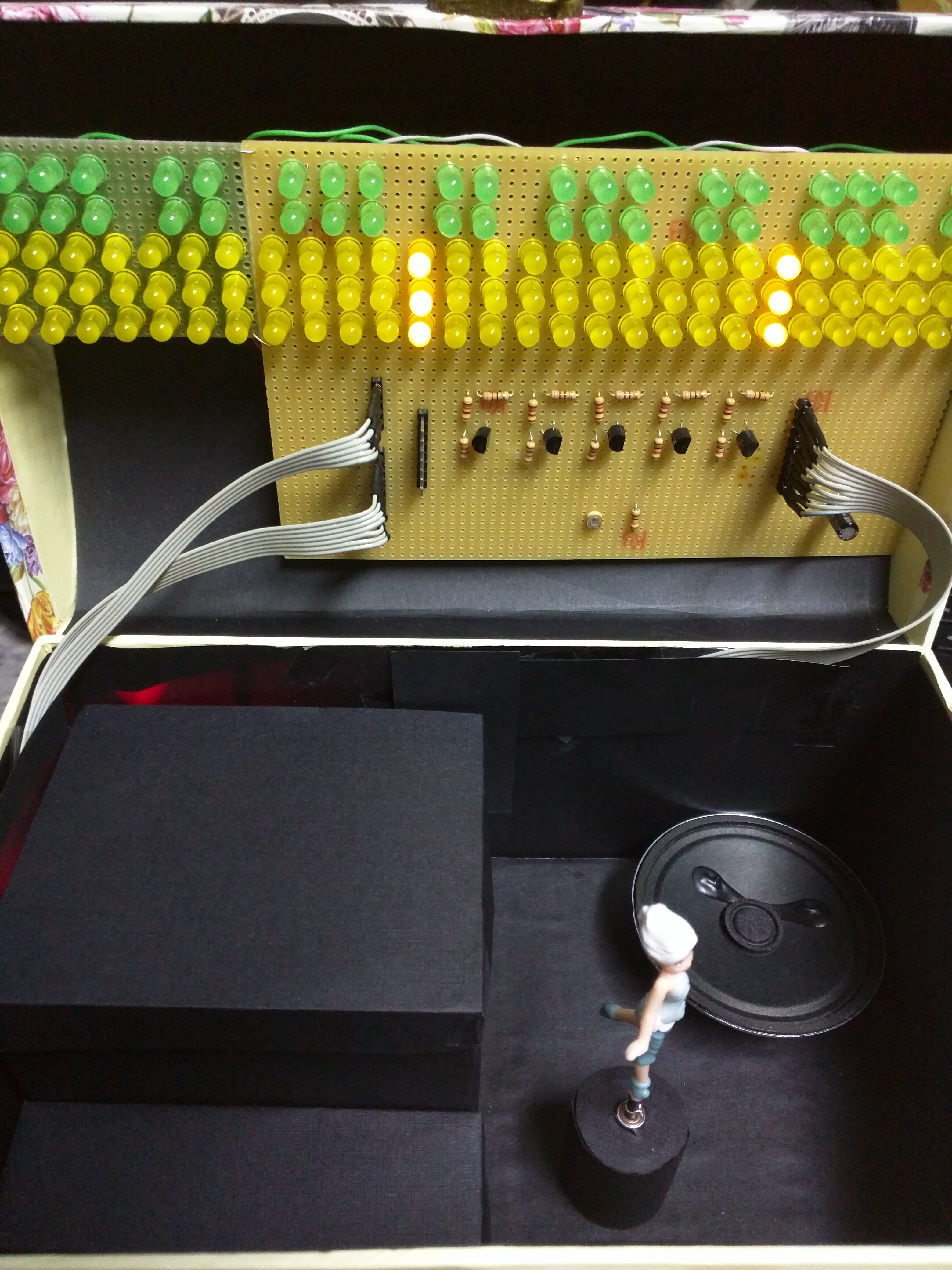

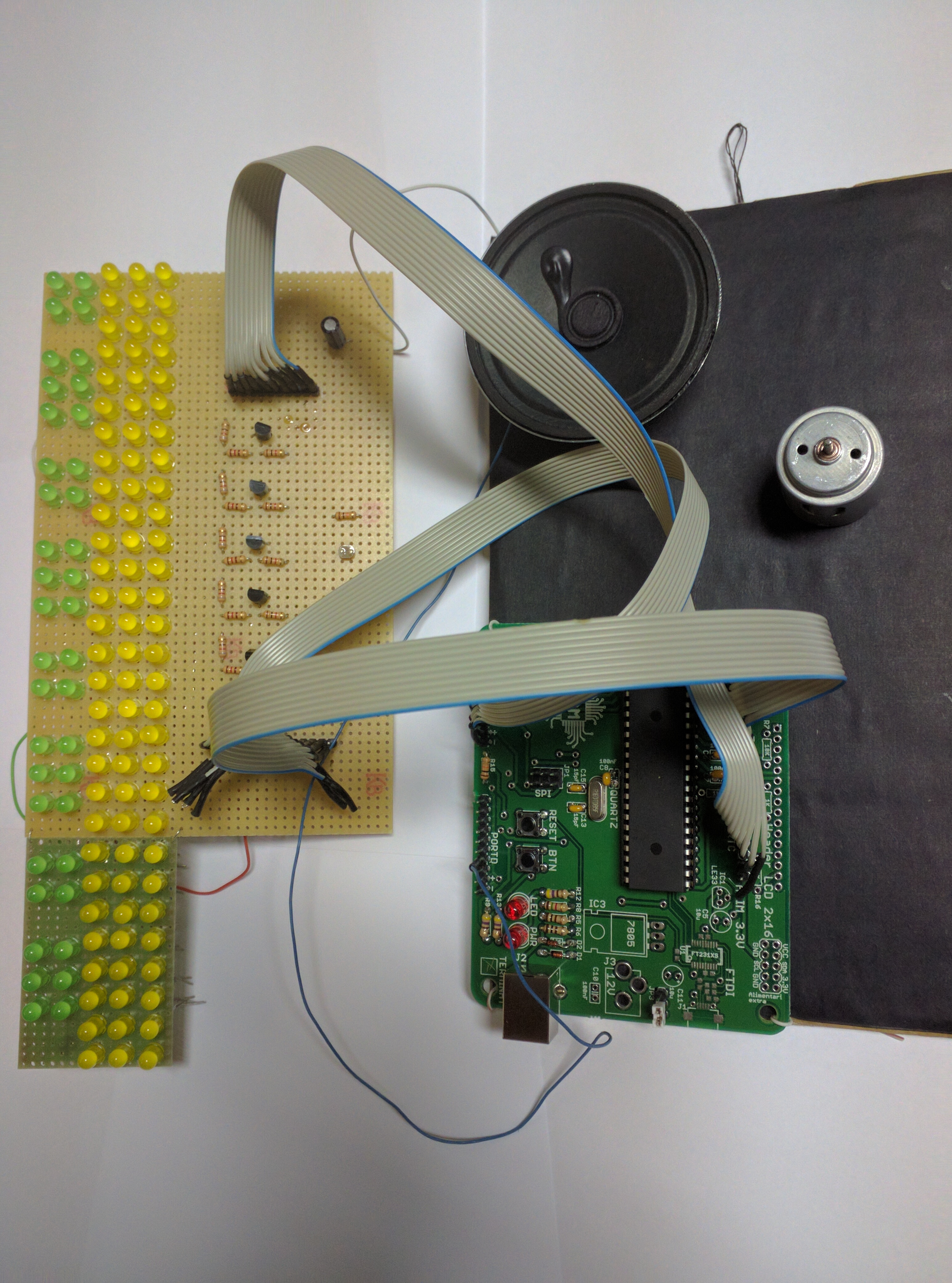

La deschiderea capacului cutiei, senzorul optic se va activa si difuzorul va emite o melodie. In functie de nota emisa de difuzor se va aprinde ledul corespunzator dintr-o serie de leduri (fiecare led corespunde unei note muzicale din repertoriu). In timp ce se aude melodia, un motoras va invarti o balerina. Cutia muzicala se opreste cand este coborât capacul si porneste de la inceput cand capacul este ridicat.

Lista de piese:

• 1 Rezistenta 10 K/0.25 W, COD 129
• 1 Fotorezistenta VT93N1 24K/300K, COD 16495
• 1 Condensator 100 MF/10 V, COD 19674
• 1 Difuzor 0.5 W/8 OHMI – 66 mm, COD 19914
• 5 Rezistente 120/0.25 W, COD 35
• 5 Rezistente 82/0.25 W, COD 33
• 40 Leduri 5 mm VERZI 19 mcd 50 gr, COD 4710
• 87 Leduri 5 mm GALBENE 29 mcd 50 gr, COD 4708
• 1 Motor 3 V 13800 RPM 350 mA, COD 12884
• 1 Placa test 160×100 pastile patrate, COD 7891

Descrierea codului aplicaţiei (firmware):

• mediu de dezvoltare: Programmer's Notepad
• surse 3rd-party: c_brasileirinho.rar
• surse şi funcţii implementate

Am lucrat cu placere la acest proiect. Am avut foarte multe componente de lipit si mi-a fost greu sa gasesc toate peiesele potrivite (de exemplu, a trebuit sa mufez manual cabluri mama-mama pentru ca nu am mai gasit), dar m-am distrat conectand totul. Cele mai mari probleme le-am avut probabil cu motorul ca sa il fac sa functioneze (pana la urma mi-am dat seama ca placuta mea nu are suficienta putere pentru el, asa ca l-am legat la o baterie de 9V). A trebuit sa fac un research si sa gasesc si sa scriu de mana notele pentru primul minut din melodia aleasa, Fur Elise.

Ce am invatat:

• sa lipesc cu pistolul de lipit
• sa nu ma ard cu pistolul de lipit
• niciodata nu e suficient un singur drum la Conex Electronics ca sa faci rost de tot ce iti trebuie

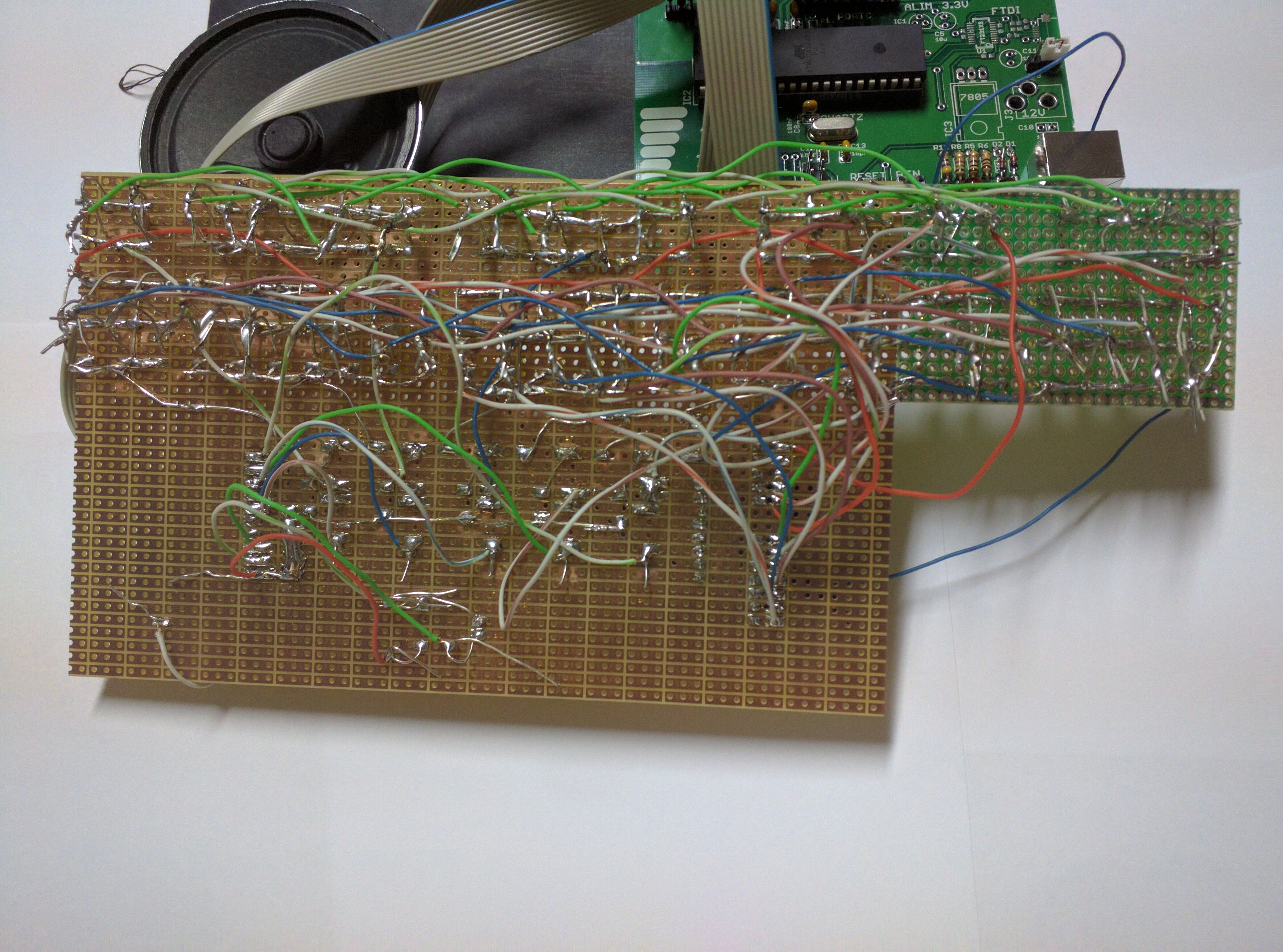

• dureaza mult mai mult decat pare sa lipesti si sa conectezi intre ele corect 127 de leduri
• inainte sa lipesti ceva, verifica de doua ori ca l-ai pus unde trebuie
• decat sa iti faci singur o cutie din carton from scratch, mai bine cumperi una
• oricat de mica mi s-a parut la inceput, balerina mea se loveste la cap cand inchid cutia
• merita cu siguranta efortul de a cauta si cumpara cabluri mufate mama-mama. Eu nu am gasit la magazinele care au site-uri si nu am cautat mai departe de atat, asa ca le-am facut eu singura si au iesit niste lucruri incredibil de greu de pus pe pini si mai ales de facut sa stea la locul lor.

Fac aici o sectiune cu multumiri speciale celor fara de care acest proiect nu ar fi fost ce este acum. Ii multumesc in primul rand lui Mihai, care pe langa faptul ca mi-a oferit suport moral, mi-a imprumutat de la rezistente si pistol de lipit pana la timpul lui pretios ca sa ma ajute sa imi dau seama ce nu merge si de ce. Ii mai multumesc Mariei care mi-a dat cutia in care am montat proiectul. Fara ajutorul ei, proiectul meu ar fi locuit intr-o cutie cu aspect jalnic pe care m-am chinuit sa o fac chiar eu. Multumiri speciale si Ninetei care auzind ce vreau sa fac a aratat un entuziasm care m-a inspirat sa fac totul cat mai bine. Nu in ultimul rand, ii multumesc Alexandrei care m-a suportat trei zile la rand intr-o camera plina de piese, unelte si fire rupte.

cristina_man.7z

• Ideea de baza pentru acest proiect mi-a venit inca de la laboratorul 0 (voiam sa redea o melodie si sa aprinda leduri corespunzatoare notelor).
• In saptamana 8 am definitivat ce vreau sa faca acest proiect (am adaugat motorul si balerina, am hotarat sa montez totul intr-o cutie ca sa fie cu adevarat o cutie muzicala).
• In urmatoarele 3 saptamani am lucrat la placa de baza la laborator.
• In saptamanile 11 si 12 am cautat si am facut rost de piese. O parte dintre ele au fost cumparate inclusiv in saptamana 13 (am gasit un fotorezistor, desi la inceput cumparasem un fototranzistor). Tot in saptamanile 11-12 am inceput sa caut pe internet cum as putea reda sunetul asa cum imi doream. Am gasit sursa c_brasileirinho.rar de unde m-am inspirat.
• In saptamana 12 am lipit ledurile.
• In saptamana 13 am definitivat claviatura si am inceput sa lucrez la program.
• In saptamana 14 am conectat motorul si difuzorul si am definitivat partea hardware. Tot atunci am terminat si partea software.

Resurse hardware:

• leduri, rezistente, tranzistori, diode
• motor
• difuzor
• baterie
• placa de baza
• cutie
• cablu UDP
• cablu VARNIS TERMO 1.5 mm NEGRU/0.5m folosit pentr mufat

Resurse software:

• laboratoarele PM
• Datasheet ATmega324: http://cs.curs.pub.ro/wiki/pm/_media/doc8272.pdf
• c_brasileirinho.rar gasit pe internet

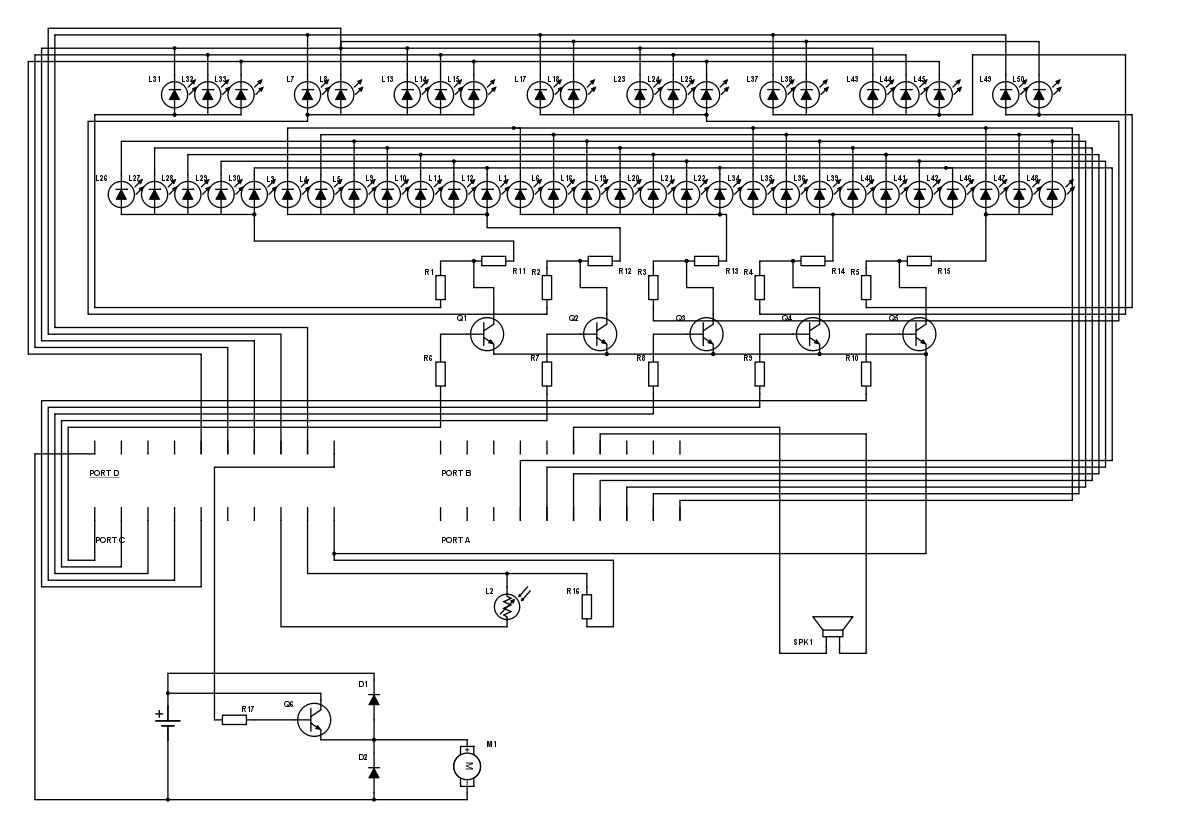

• http://www.digikey.com/schemeit/project/ pentru schema electrica
