Proiectul se bazeaza pe fenomenul persistance of vision prin care o imagine pare sa persiste timp de aproximativ 40 de milisecunde pe retina.

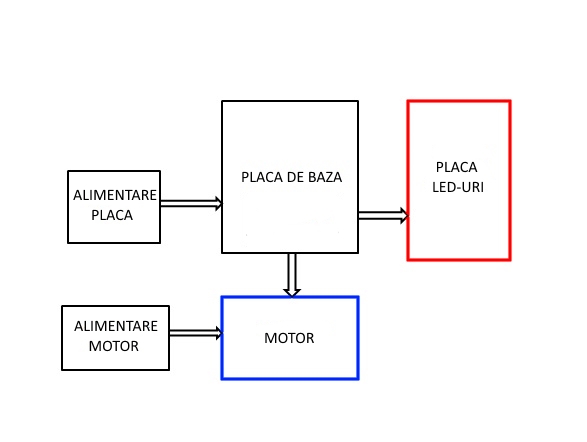

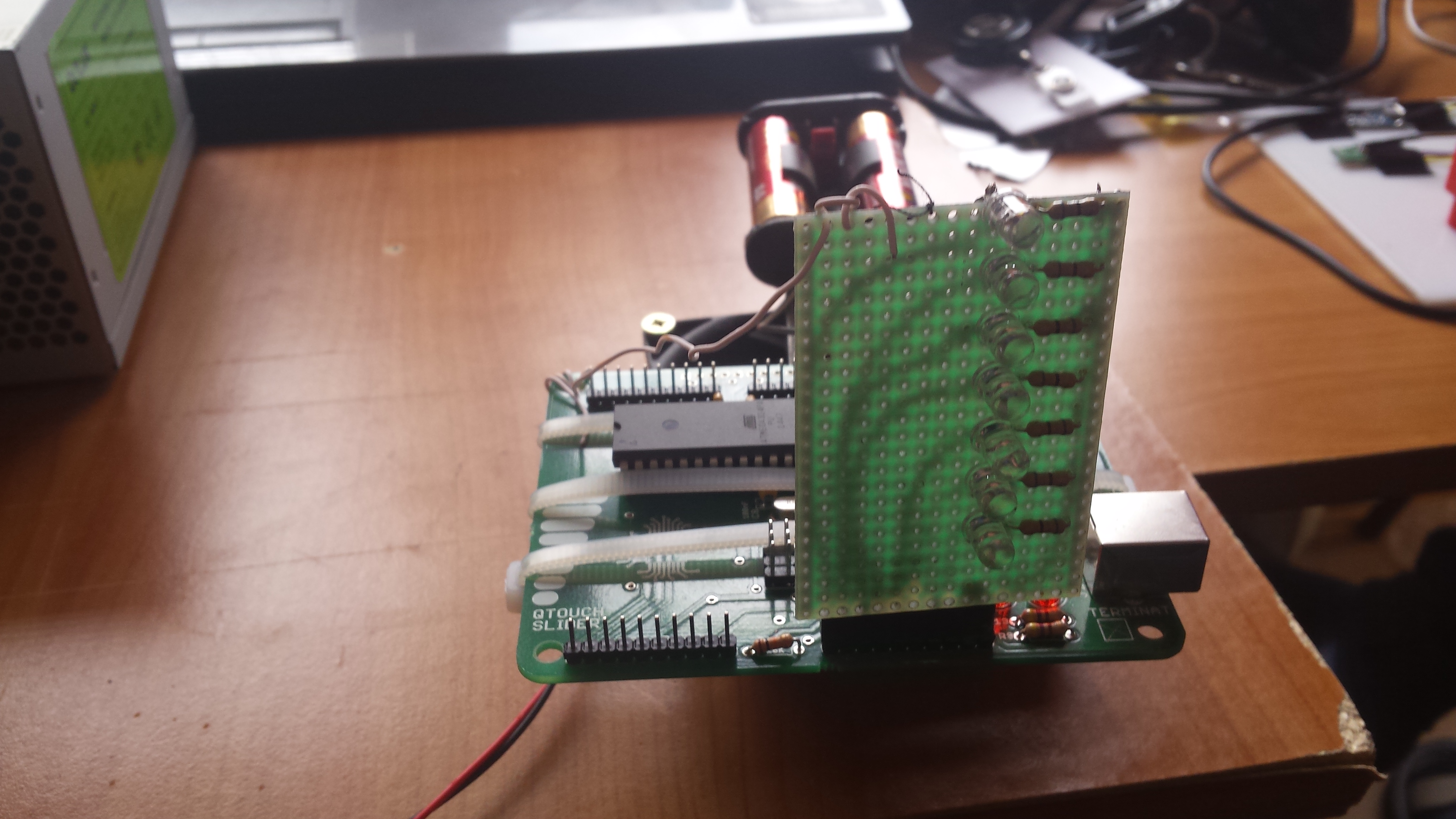

Pentru realizarea proiectului o sa montez un panou cu LED-uri pe placa de baza iar tot ansamblul va fi plasat pe un suport conectat la un motor. Prin rotirea suportului pe care sta placuta si prin intreruperi calculate ale LED-urilor se va putea astfel forma un text sau o animatie.

Scopul proiectului este unul estetic.

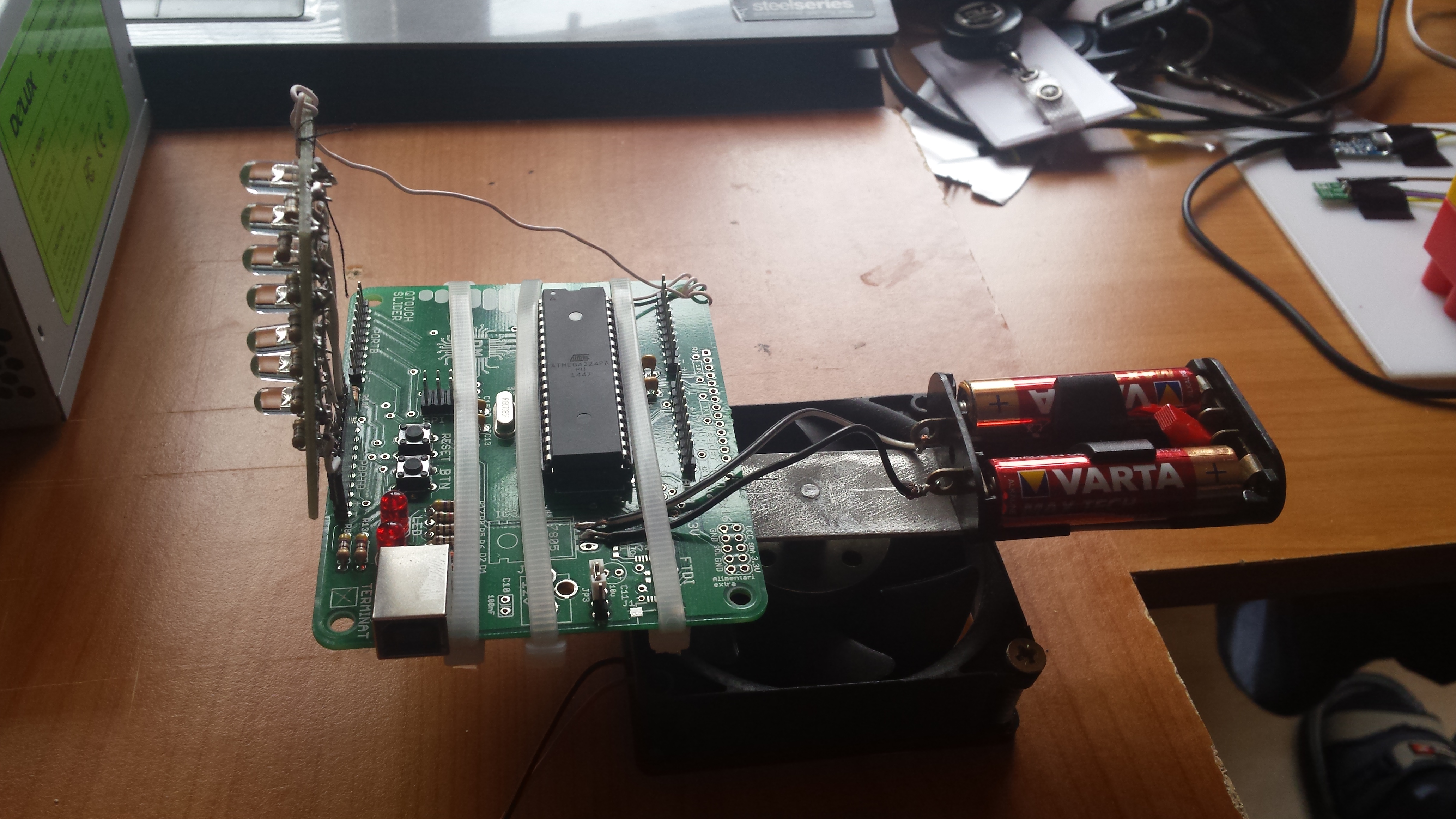

Voi folosi un motor separat pentru a roti ansamblul cu placuta si panoul de LED-uri. Textul afisat poate fi unul predefinit sau actualizat dinamic(ceas).

Piese:

Placa de baza x1

Ventilator 12V x1

Sursa alimentare ventilator x1

LED Rosu x7

Rezistenta 68r x7

Baterie 1.5v x2

Suport baterie x1

Am folosit Programmer's Notepad (WinAVR) si bootLoader-ul.

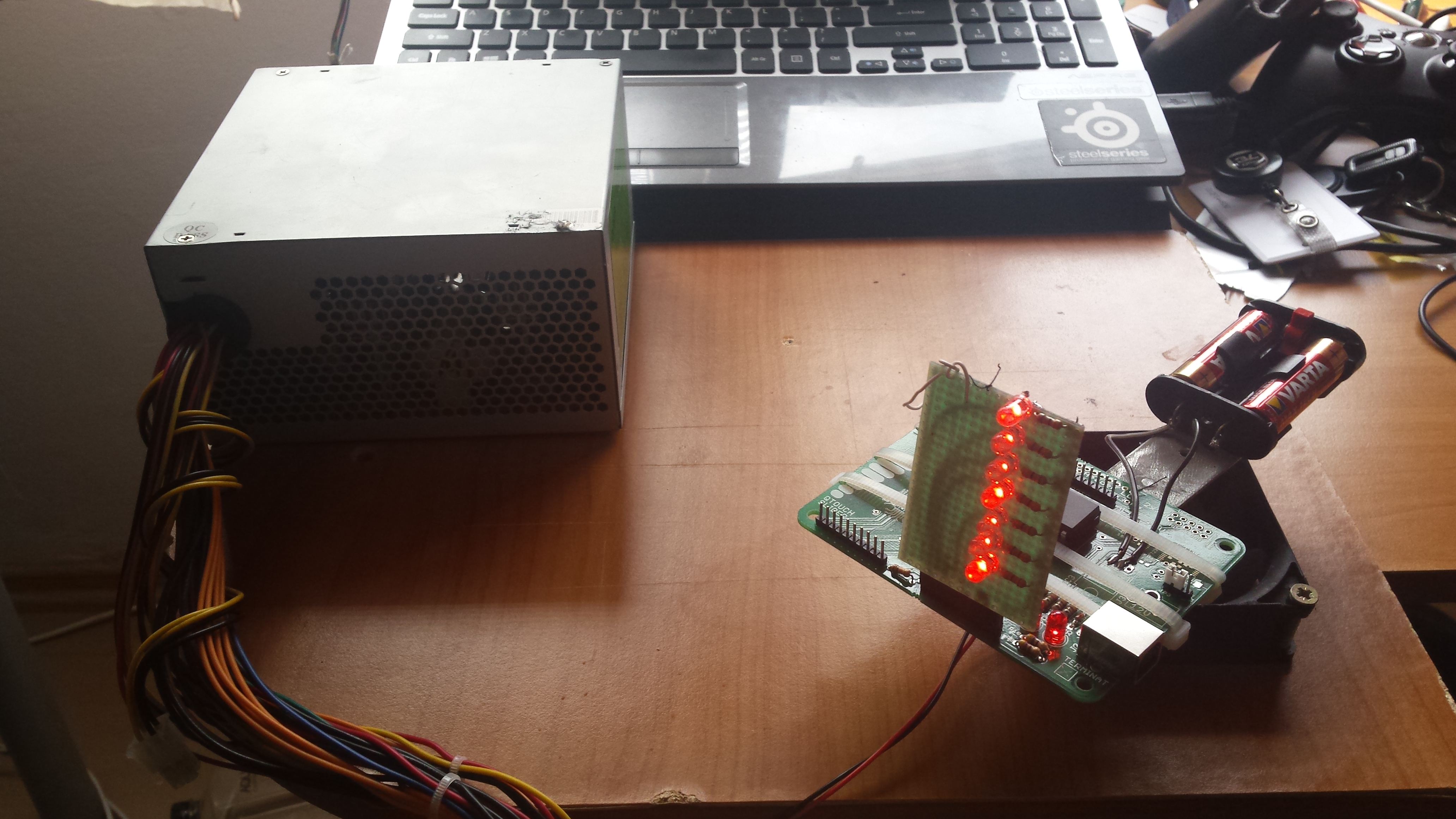

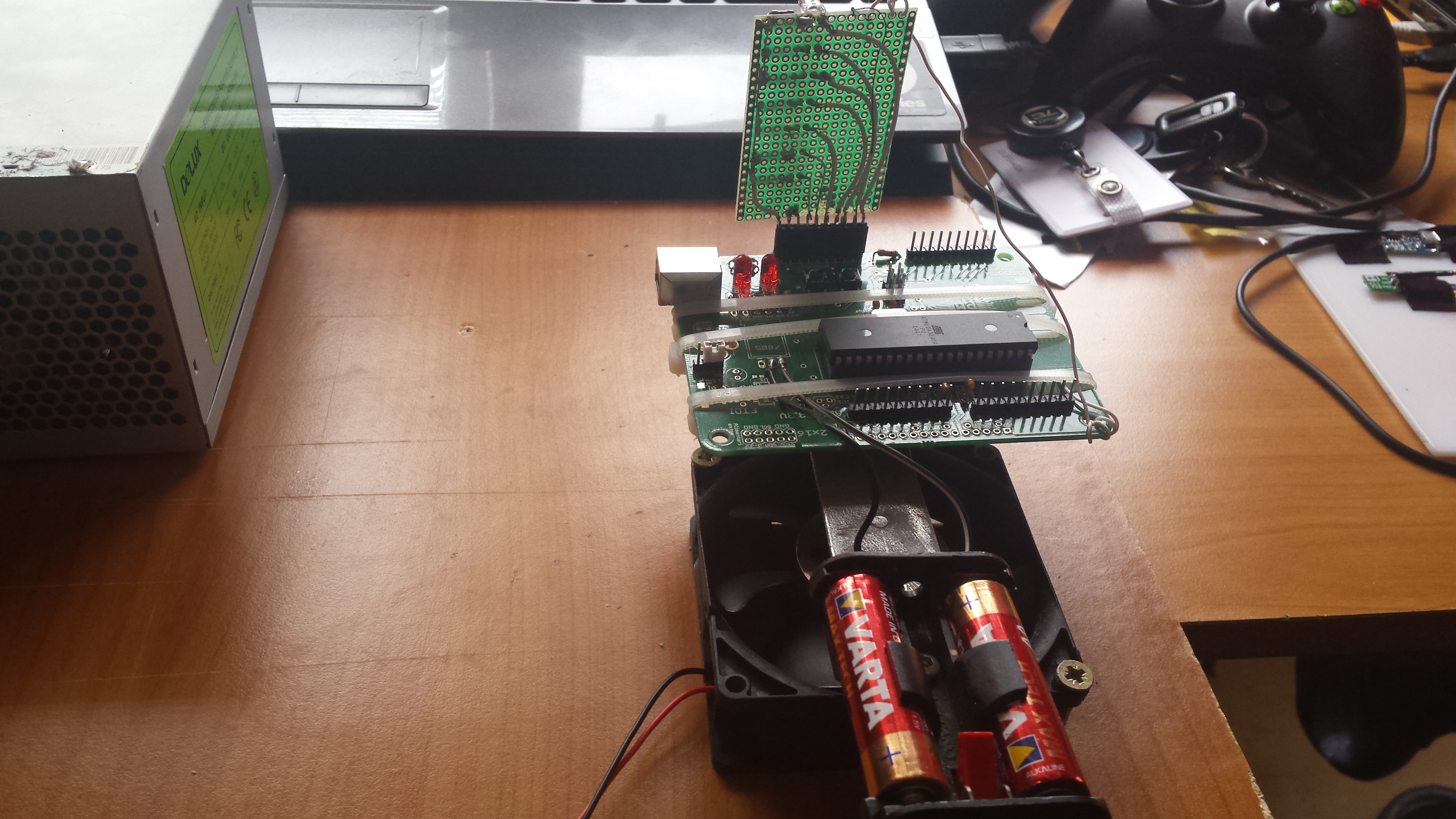

Am reusit sa termin proiectul asa cum mi-am dorit. Cea mai grea parte a fost balansarea placutei pe ventilator. Recomand folosirea unui ventilator mai puternic decat al meu(3300 rpm @ 2.5W) pentru obtinerea unor rezultate mai consistente.

pm.zip

Resurse Software: -laborator 0:http://cs.curs.pub.ro/wiki/pm/lab/lab0 si 3:http://cs.curs.pub.ro/wiki/pm/lab/lab3

Resurse Hardware: -http://ro.farnell.com/ -https://www.optimusdigital.ro/ -http://www.comet.srl.ro/
