Scurta descriere: Proiectul consta in relizarea unui cub de 64 de leduri care se aprind pe ritmul muzicii. Muzica va fi selectata de pe un card SD si redata cu ajutorul unui difuzor.

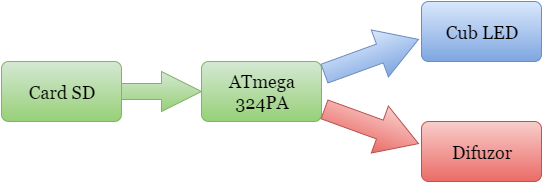

Schema Bloc

[Lista Piese:]

• 64 LED-uri rosii
• 16 rezistențe 100 ohmi
• 4 tranzistoare BC337
• 4 rezistențe 2.2 Kohmi
• 1 difuzor
• 1 condensator electrolitic 100uF 35V
• 1 stabilizator tensiune BA033CCOT
• 1 cititor de card SD
• 1 card SD
• 3 rezistențe 3.3 Kohmi
• 3 rezistențe 1.8 Kohmi
• fire de legătură

[Scheme Electrice:]

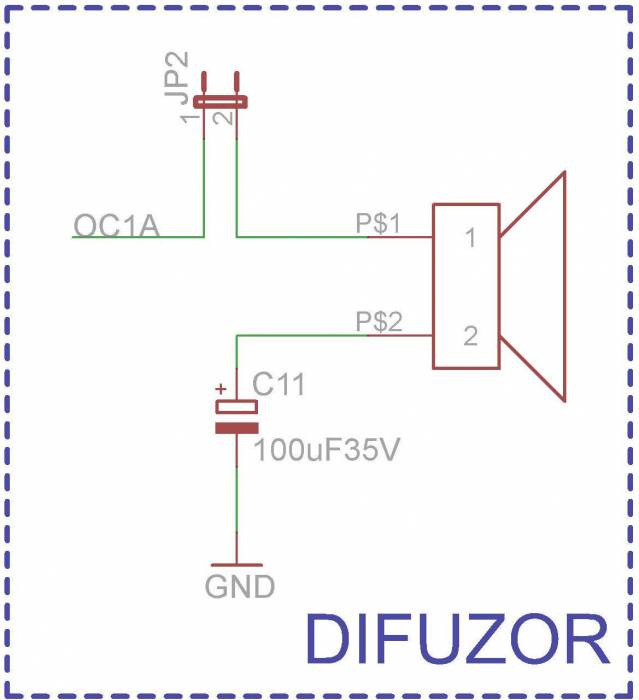

Schema Difuzor:

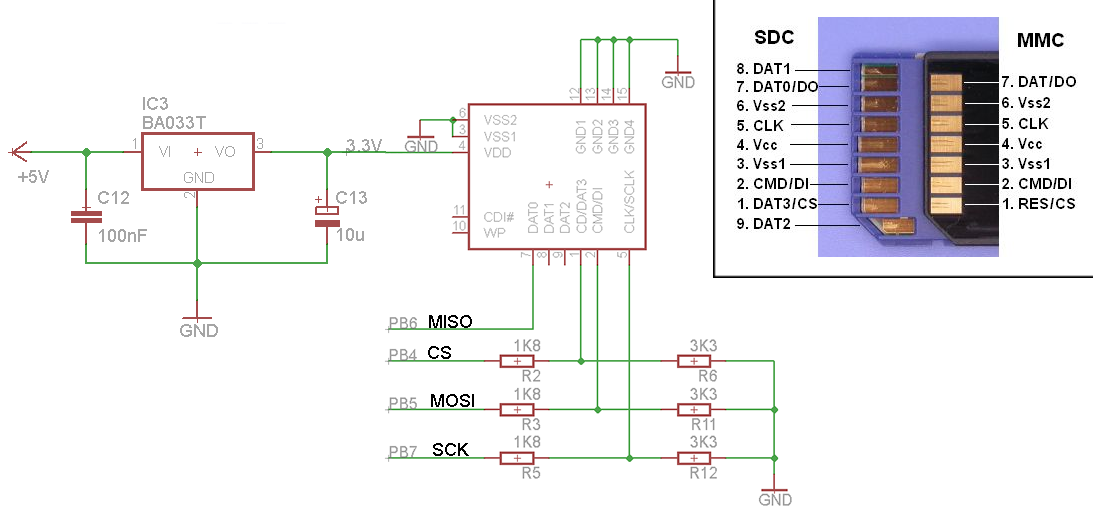

Card SD:

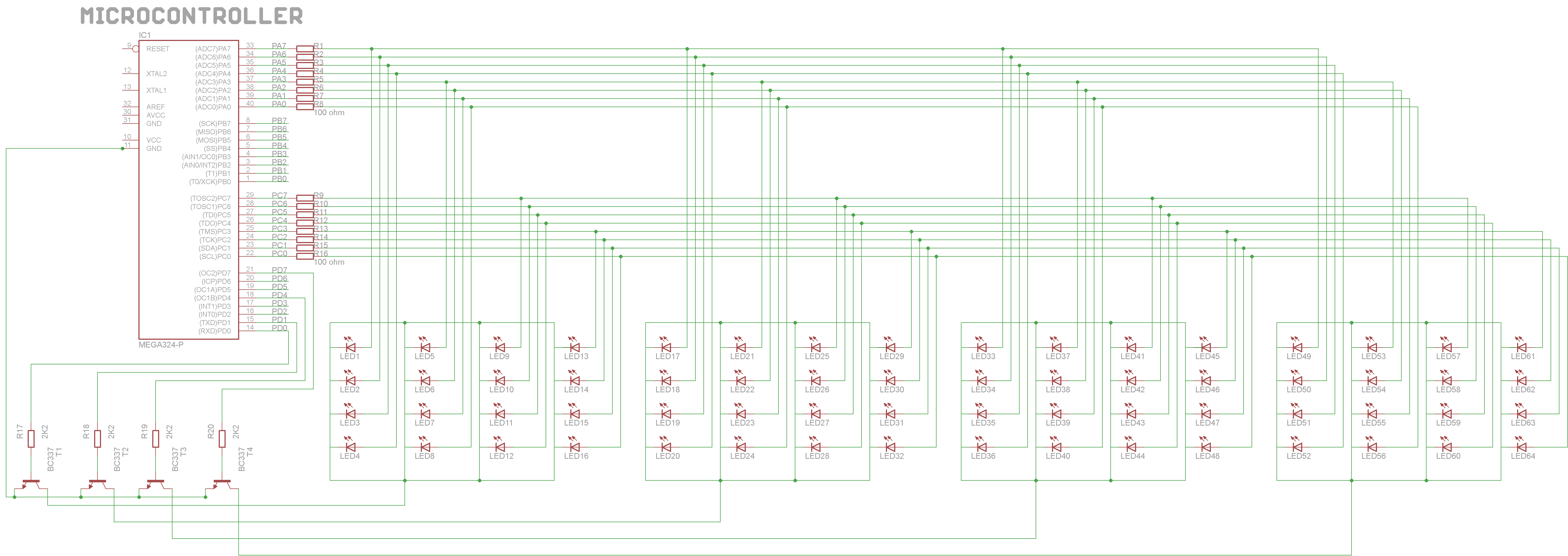

Cub LED:

Mediu de dezvoltare: Programmer's Notepad Compilator: WinAVR

Am reusit doar sa aprind doar LED-urile. Citirea de pe Cardu-ul SD si difuzorul nu functioneaza.

Cubul se aprinde integral. Nu am resit sa folsesc si citirea de pe cardul SD si redare prin difuzor. O sa incerc sa ma ocup pe viitor

• Lipirea cubului de LED-uri si placii de test a fost cel mai grea etapa care a durat destul de mult.
• Imi pare rau ca nu am reusit sa il fac sa mearga integral.

mmprj.zip

Datasheet ATmega324: http://cs.curs.pub.ro/wiki/pm/_media/doc8272.pdf

Laboratoare: http://cs.curs.pub.ro/wiki/pm

Tutorial Cub: http://www.instructables.com/id/LED-Cube-4x4x4/?ALLSTEPS

Datasheet TS2940: http://arduino.benarent.co.uk/datasheet/VR3.3.pdf

Datasheet BC337: https://www.fairchildsemi.com/datasheets/BC/BC337.pdf

Codul culorilor rezistentelor: http://www.michaels-electronics-lessons.com/images/resistor-color-code-all.gif
