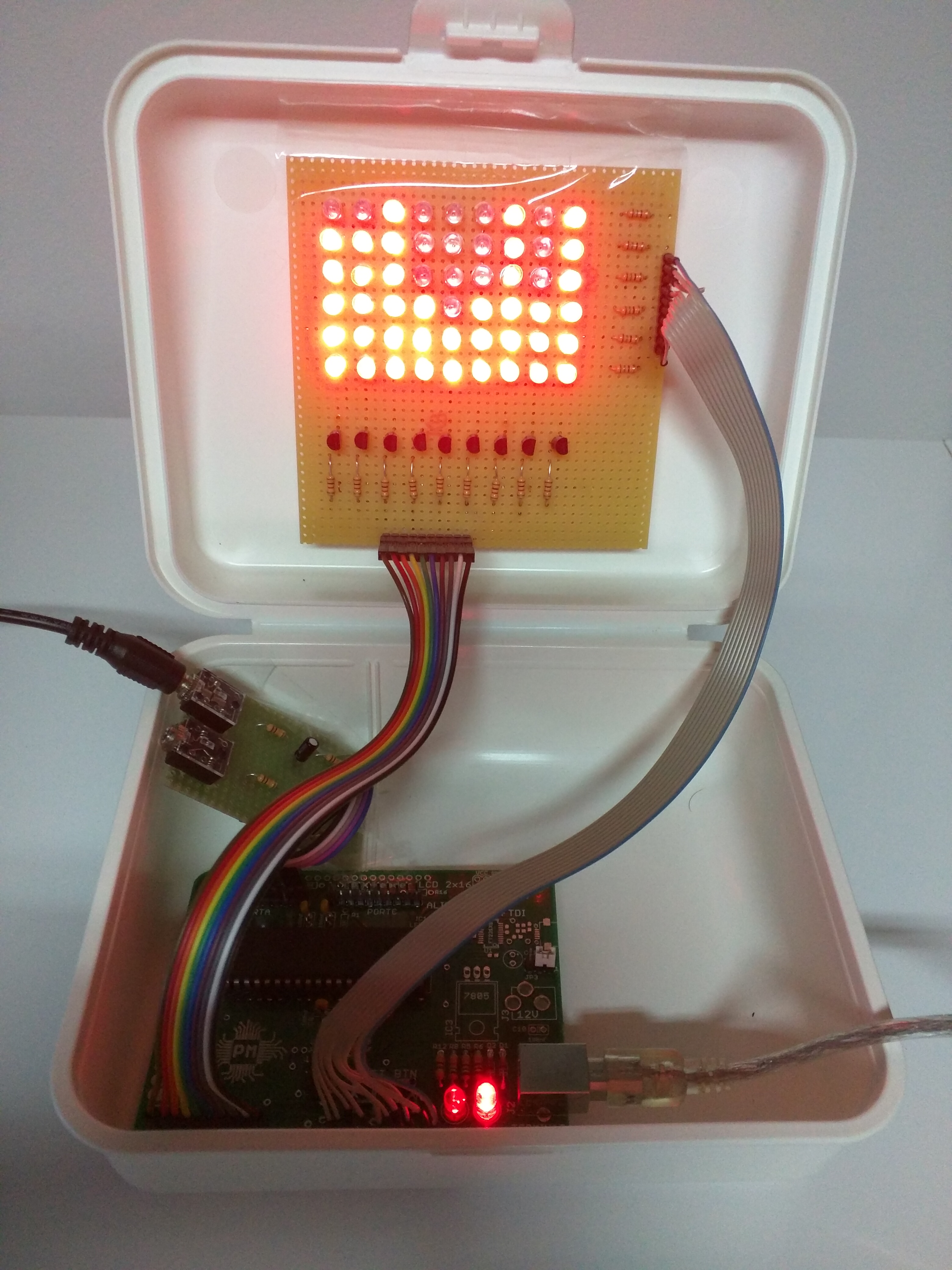

Scopul proiectului este de a realiza un analizor spectral al sunetului provenit de la un dispozitiv cu ieşire audio.

Semnalul audio analogic este analizat, iar intensitatea fiecărui domeniu de frecvenţe va fi reprezentată prin aprinderea led-urilor.

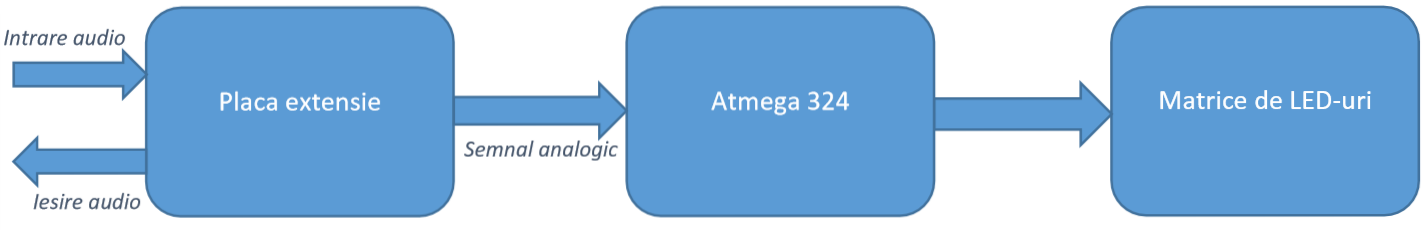

Placa de extensie va avea o intrare audio şi o ieşire audio (prin care semnalul va trece nemodificat). Intrarea audio va fi conectată la controller prin intermediul pinilor ADC. Controller-ul va analiza semnalul va calcula o valoare pentru fiecare domeniu de frecvenţă şi va transforma această valoare în numarul de led-uri aprinse pe o coloană.

Lista de piese:

• 2273 LED 5 mm ROSU 700 mcd 30 gr. 0.50 54
• 13233 PLACA TEST 100×100 PASTILE ROTUNDE 8.00 1
• 1767 CABLU ST 3.5mm TATA-TATA 0.5m 5.00 1
• 8306 CABLU PLAT 10 FIRE GRI 2.00 2
• 17470 CONECTOR LINIAR 1×40 1.50 2
• 19674 100 MF/10 V 0.10 1
• 7836 2 N 3904 0.25 8
• 82/0.25 W 0.07 20
• 35 120/0.25 W 0.07 29
• 36 150/0.25 W 0.07 10
• 46 1 K/0.25 W 0.07 10

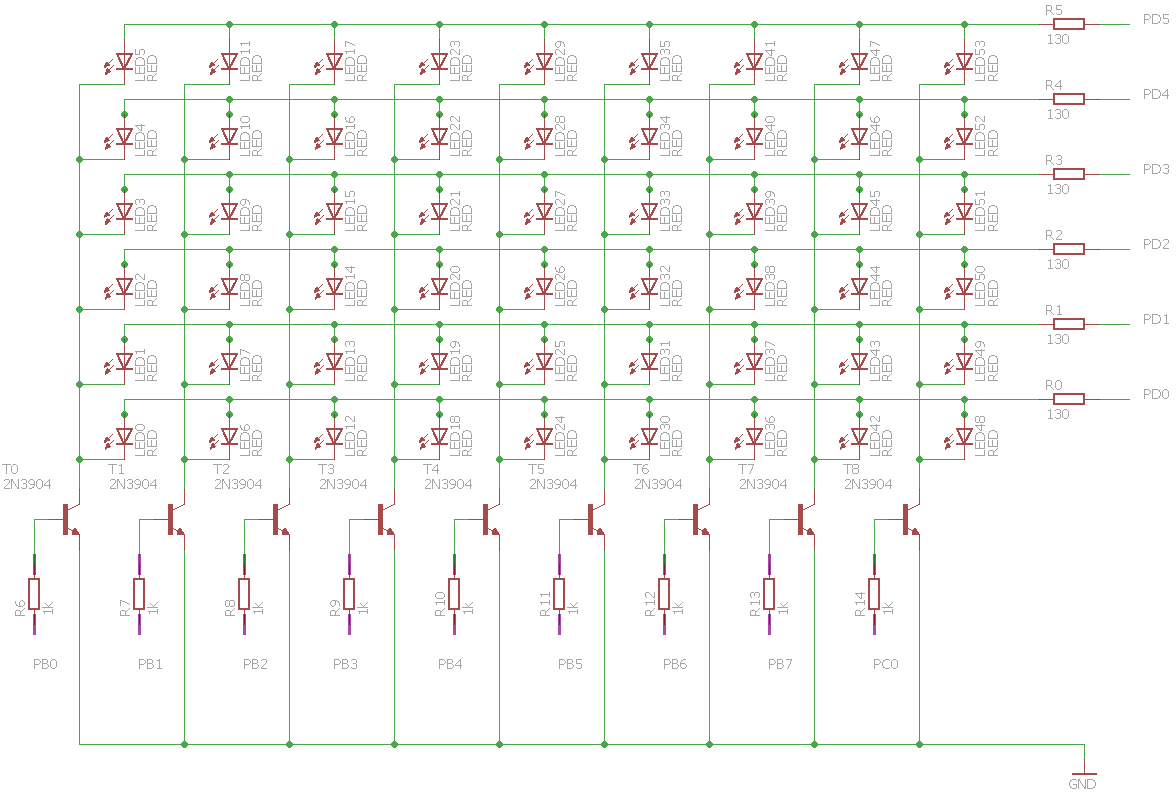

Schema matrice led-uri

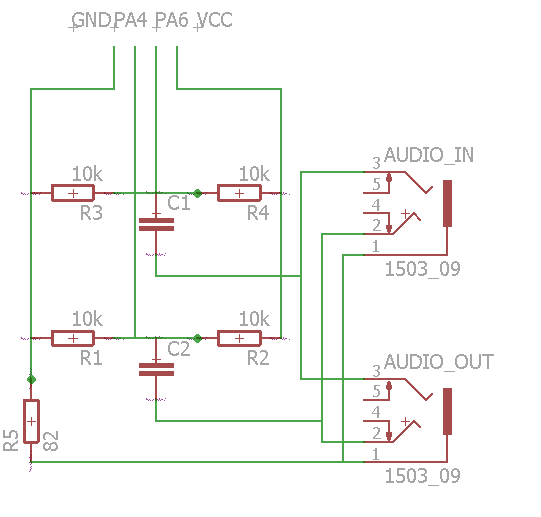

Schema input audio

Descrierea codului aplicaţiei (firmware):

• mediu de dezvoltare: Programmer's Notepad
• algoritmi: FFT
• surse şi funcţii implementate

A fost interesant lucrul la acest proiect. Cel mai mult mi-a placut sa lipesc piesele si sa aprind ledurile. Cel mai complicat mi s-a parut sa implementez algorimul.

pojar_mihai_corneliu.zip

• Saptamana 8: alegerea temei
• Saptamanile 8-10: placa de baza
• Saptamanile 9-11: cautarea si cumpararea pieselor
• Saptamanile 11-12: lucrul la partea hardware
• Saptamanile 13-14: lucrul la partea software

Resurse:

• Datasheet ATmega324: http://cs.curs.pub.ro/wiki/pm/_media/doc8272.pdf
• Laboratoare
• AVR acoustic spectrum analyzer: http://www.instructables.com/id/AVR-acoustic-spectrum-analyzer/
