Proiectul constă in crearea unei harpe laser fară cadru. In momentul intreruperii unei raze, se va genera o nota corespunzatoare.

Am ales acest proiect deoarece am vazut proiecte asemanatoare in anii trecuti, mi s-a parut interesant si am avut cateva idei despre cum as putea sa il fac diferit.

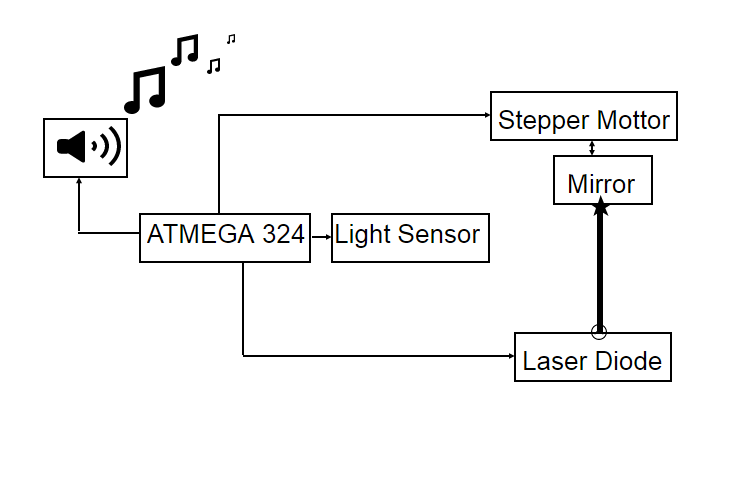

Placuta controleaza un stepper motor la care este atasata o oglinda. Laserul va lovi aceasta oglinda si se va reflecta pe cate o directie. Motorul miscand oglinda constant inainte si inapoi, va deplasa raza laser pe anumite directii la o viteza destul de mare incat sa dea impresia existentei a 8 “corzi” laser. In momentul in care o raza este atinsa cu o suprafata destul de reflectorizanta, aceasta se va reflecta inapoi spre dispozitiv, si va determina ca senzorul de lumina sa trimita un impuls inapoi catre microcontroller. In functie de momentul in care s-a primit reflexia, se determina si ce coarda a fost atinsa si se va genera nota corespunzatoare.

Lista componentelor necesare:

• 1 stepper motor
• 1 ULN2003A
• 1 light dependent resistor
• 1 dioda laser/laser
• 1 buzzer activ
• 1 buton
• 1 oglinda mica
• fire pentru conexiune

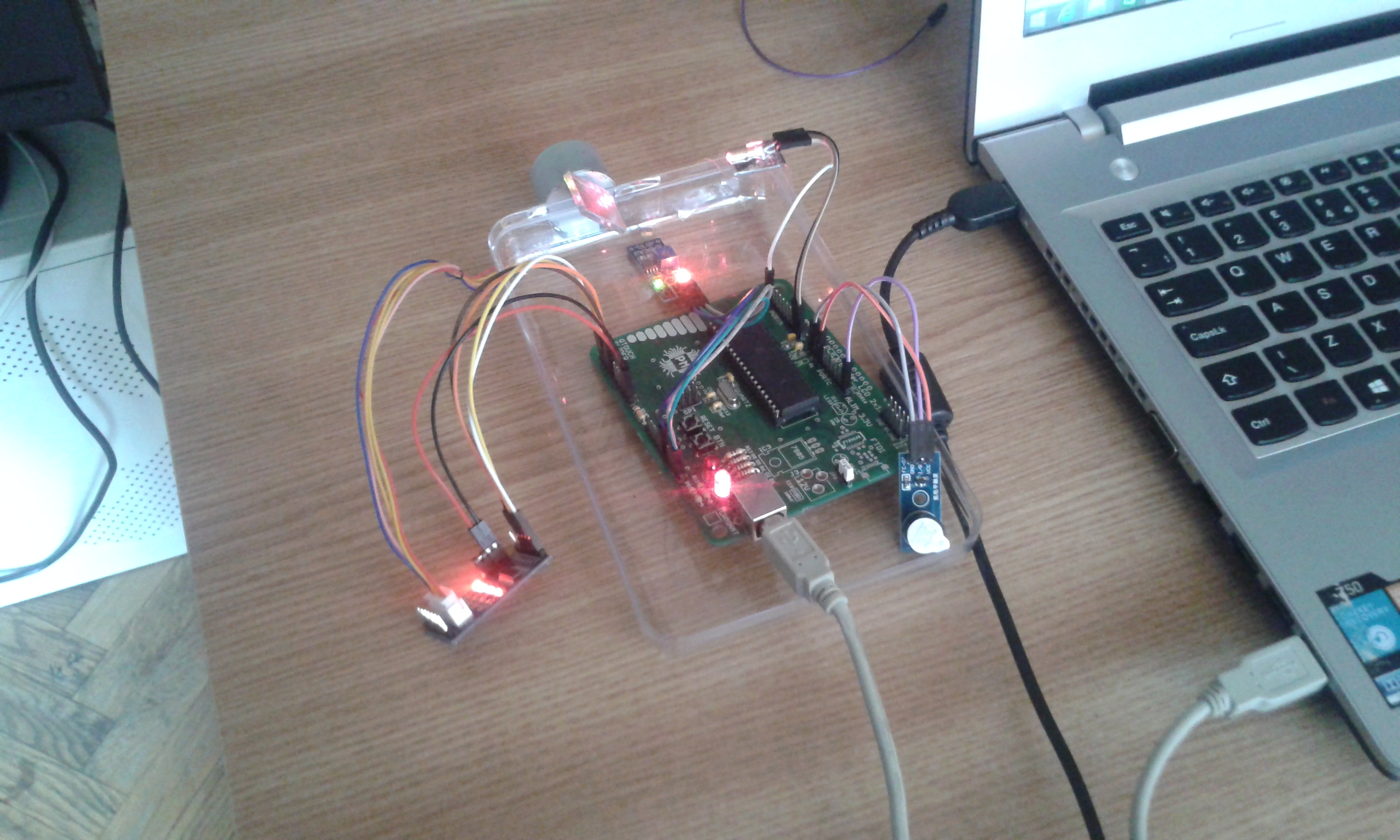

Modulele prezentate mai sus au fost conectate astfel:

• PORT A - modulul cu fotorezistenta
• PORT B - modulul cu driverul de motor + stepper motor
• PORT C - modulul cu dioda laser
• PORT D - modulul cu buzzer

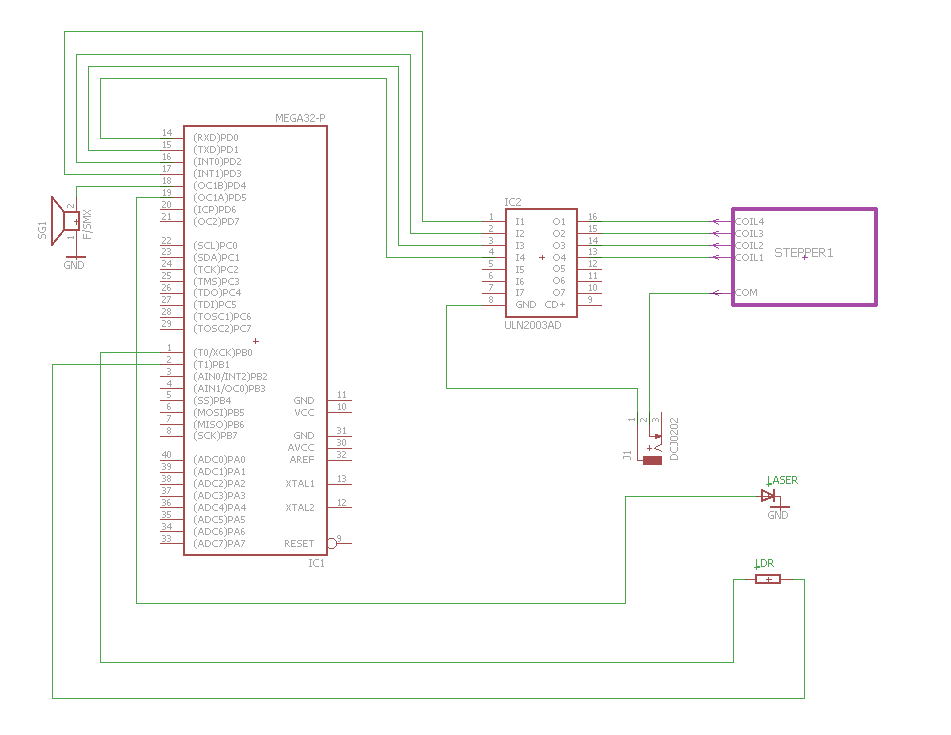

Schema electrica:

Am folosit toolchain-ul winAVR pentru dezvoltarea software. Toate informatiile necesare s-au regasit in laboratoare.

Din pacate, n-am reusit sa fac partea software sa mearga complet. Insa proiectul a fost interesant si cu putin mai mult timp sunt convins ca as fi putut sa-l fac sa mearga.

• Cod and makefile - frameless-laser-harp.zip

• Datasheet - http://cs.curs.pub.ro/wiki/pm/_media/doc8272.pdf
• Model - http://www.instructables.com/id/Frameless-Laser-Harp/
