Proiectul se constituie intr-un joc clasic 2D Snake, inspirat din cel existent pe telefoanele Nokia.
Am ales aceasta tema pentru ca cel mai probabil foarte multe persoane l-au jucat cel putin o data
si este un remediu impotriva plictiselii.

SCHEMA BLOC

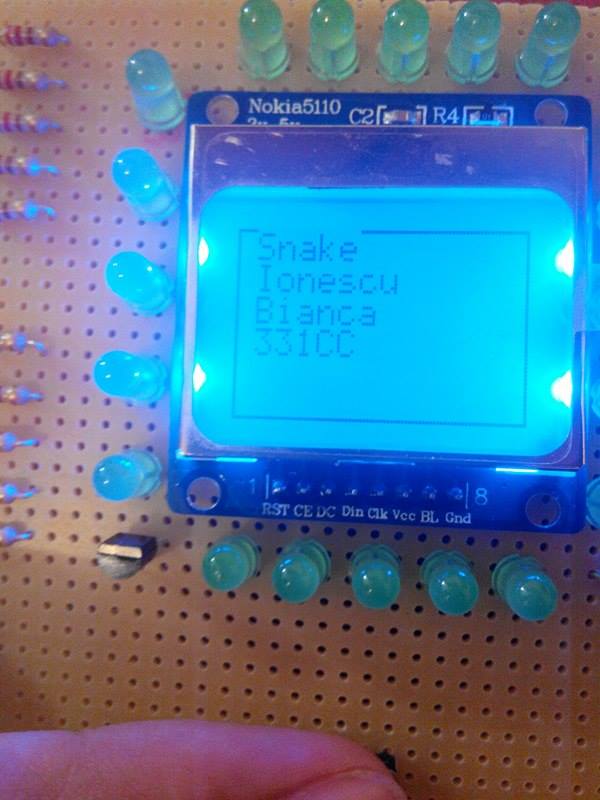

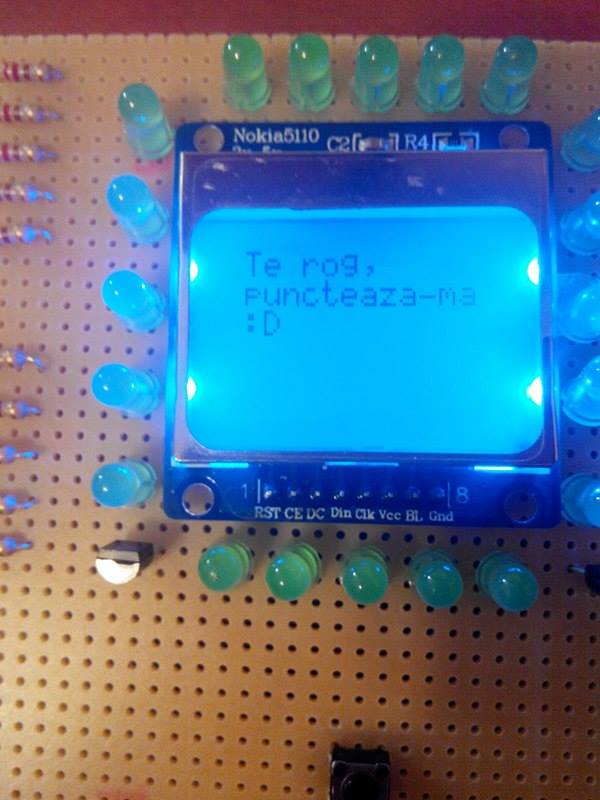

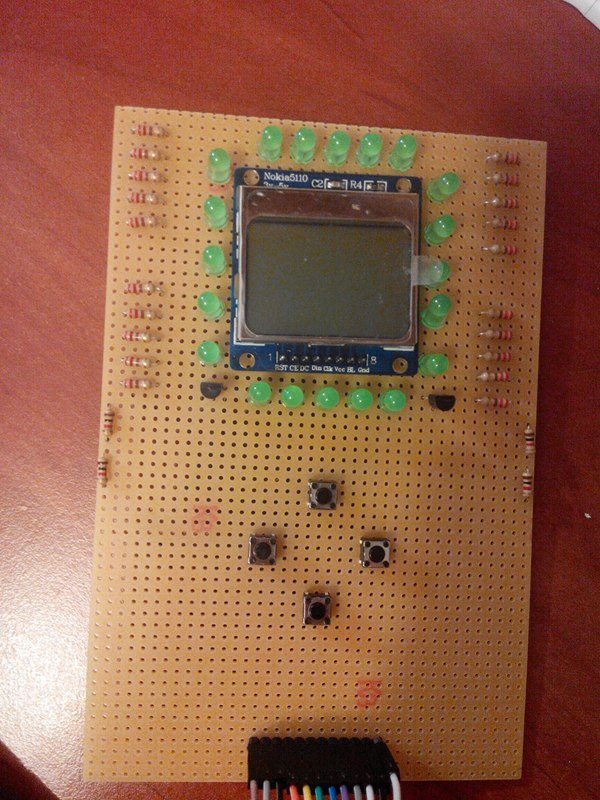

Pe o placuta de test am asezat LCD-ul inconjurat de leduri verzi, fiecare cu rezistenta sa.
Toate ledurile vor fi aprinse la inceput, inconjurand ecranul. In acest sens am folosit doua tranzistoare pentru a conecta led-urile doar pe doi pini;

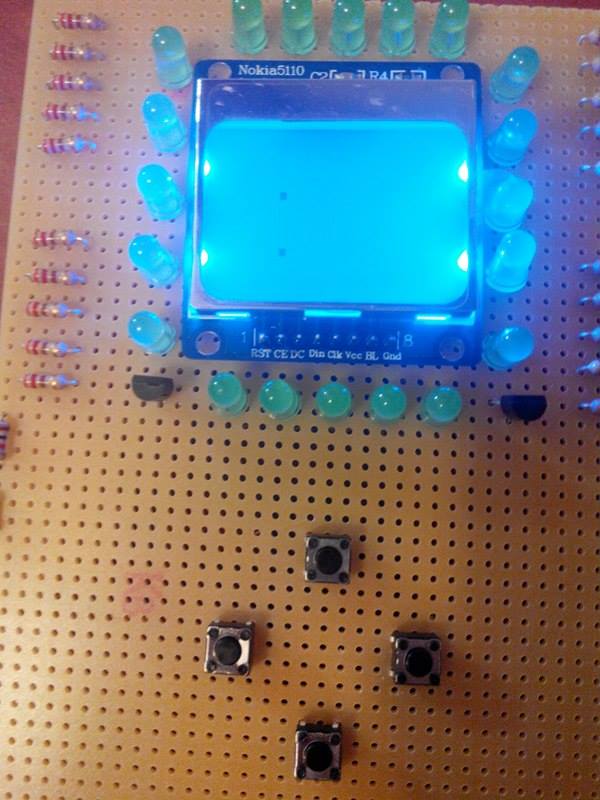

Sarpele este controlat prin butoane: 4 butoane (pentru fiecare directie 2D), fiecare buton asociat pinului sau.

Am adaugat si un buzzer care emite un sunet cand se termina jocul.

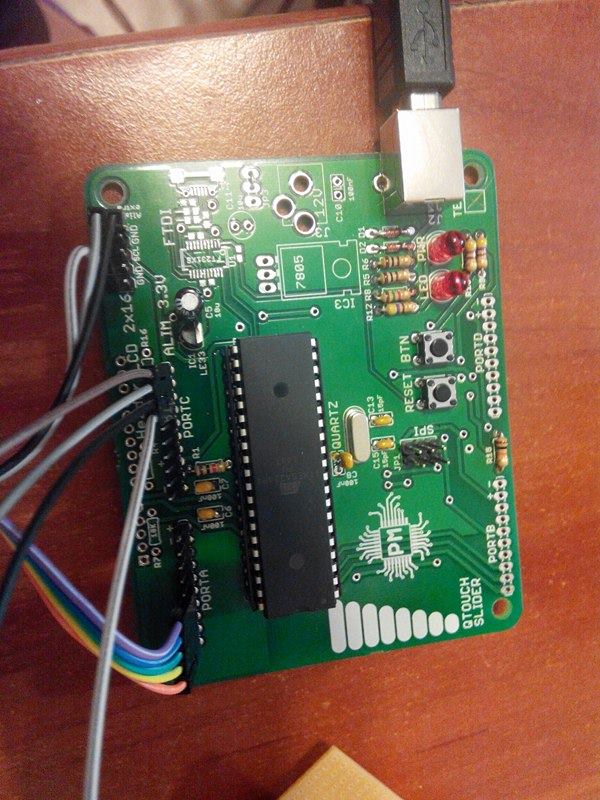

LCD-ul ales de mine functioneaza la 3.3V, asa ca am facut modificarile necesare pe placa de baza (am selectat alimentarea de 3.3V).

Am inceput de la piesele de baza pentru proiect:

    ATMEGA324PA-PU, COD: ATMEGA324PA-PU
    USB-B, COD: USB B-PCB-R
    16MHZ QMIM016, COD: Q16.000 MHz HC-49S
    2 DIODE ZENER, COD: BZX55C3V3
    2 LED-uri EL333, COD: CLL-50221
    K1X10 WSL040, COD: HN1X40
    K2X10, COD: HN2X10
    2 PUSHBUTTON, COD TS-06E (TS-3)
    Rezistente 100R, 470, 1K5, 10K
    Condensator ceramic 100nF, 15pF
    Soclu DIP40 dil40emf, COD: LC40
    K1X10 WSL040, COD: HN1X40
    Jumper

Am avut nevoie si de setul de trecere de la 5V la 3.3V:

    LE33, COD: 1703359
    10uF, COD: 9451056

Pentru afisare am folosit

    Display LCD Nokia 3310

Am mai avut nevoie de:

    Cablu alimentare USB - B
    20 LED-uri verzi
    20 rezistente 220 Ohmi
    2 tranzistori BC547,
    4 rezistente 1K
    4 pushbutton, COD TS-06E (TS-3)
    panglinci de conectare de tipul mama - mama
    buzzer
    placuta de test



SCHEMA ELECTRICA

Mediu de dezvoltare AVR Studio

Librarii si surse 3rd-party: Nokia 3310 Driver for AVR ( library )

In implementare am folosit o structura pentru a retine datele despre un jucator si una pentru a retine starea jocului;

Am implementat doar o bucata de joc:

1. sarpele nu isi modifica lungimea;

2. se poate deplasa pe o singura axa;

3. poate ajunge la o singura resursa de hrana;

4. pentru acea hrana se afiseaza un scor (1) si jocul se opreste


A fost, cred, cel mai interesant proiect de pana acum din facultate. Mi-a placut si a fost interesant sa il fac eu de la 0, atat hardware cat si software. A fost nevoie de research pentru acest proiect.

Mi-as fi dorit sa am mai mult timp pentru el
