Iulian-Gabriel RADU (25241) - Guitar Hero pe LCD
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Proiectul presupune implementarea unui joc similar cu Guitar Hero. În funcție de melodia selectată, pe LCD vor apărea o serie de note muzicale pe mai multe coloane. Jucătorul va trebui să apese butoanele corespunzătoare notelor în momentul în care acestea vor ajunge în partea de jos a LCD-ului.

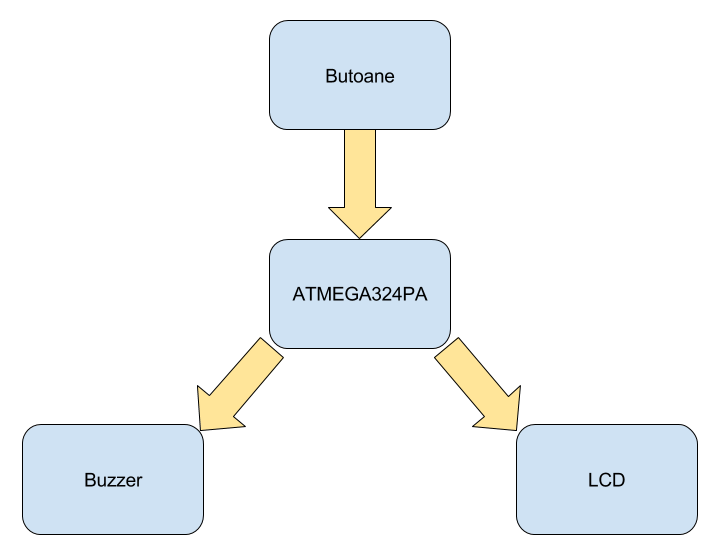

Schema bloc
Descriere generală
O schemă bloc cu toate modulele proiectului vostru, atât software cât şi hardware însoţită de o descriere a acestora precum şi a modului în care interacţionează.
Hardware Design
Listă de piese:
Piesă, Value, Cod Farnell, Cantitate
- ATMEGA324PA-PU, DIL40, 1715485, 1
- USB-B, Conector USB B Cvilux, 2112373, 1
- 16MHZ QMIM016, Quartz 16MHz, 1611761, 1
- ZENER, Dioda Zener, 1700785, 2
- LED EL333, LED 3mm Rosu, 2112111, 2
- K1X10 WSL040, 1×40, 2356175, 1
- K2X10, 2×10, 1022236, 3
- PUSHBUTTON, Tasta, 2056808, 5
- 100R, Rezistenta 0,25W, 9339043, 3
- 470R, Rezistenta 0,25W, 9339531, 3
- 1K5, Rezistenta 0,25W, 9339183, 1
- 10K, Rezistenta 0,25W, 9339060, 1
- 100nF, Condensator ceramic, 1141777, 3
- 15pF KEPF015, Condensator ceramic, 1141759, 2
- Soclu DIP40 dil40emf, Soclu Microcontroller, 4285669, 1
- Jumper, Jumper, 1654800, 1
- Buzzer, Buzzer, None, 1
- 1K, Rezistenta 0.25W, 2329626, 1
- LCD Nokia 5110, Afisaj LCD 84×48, None, 1
- Placuta de test, Placuta de test, None, 1

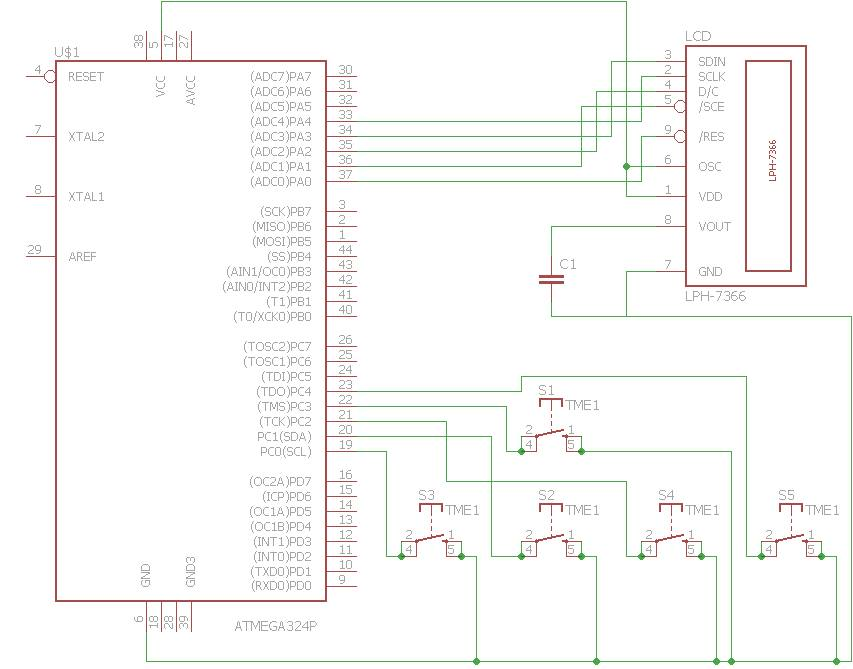

Schema electrica
Software Design
* Pentru compilare am folosit WinAVR 20100110.
* Pentru încărcarea programului pe Microcontroller am folosit Bootloader HID din tutorialul de aici.
* Driver-ul pentru LCD folosit este cel de la Quantum Torque pentru Nokia 3310, acesta fiind compatibil și cu Nokia 5110.

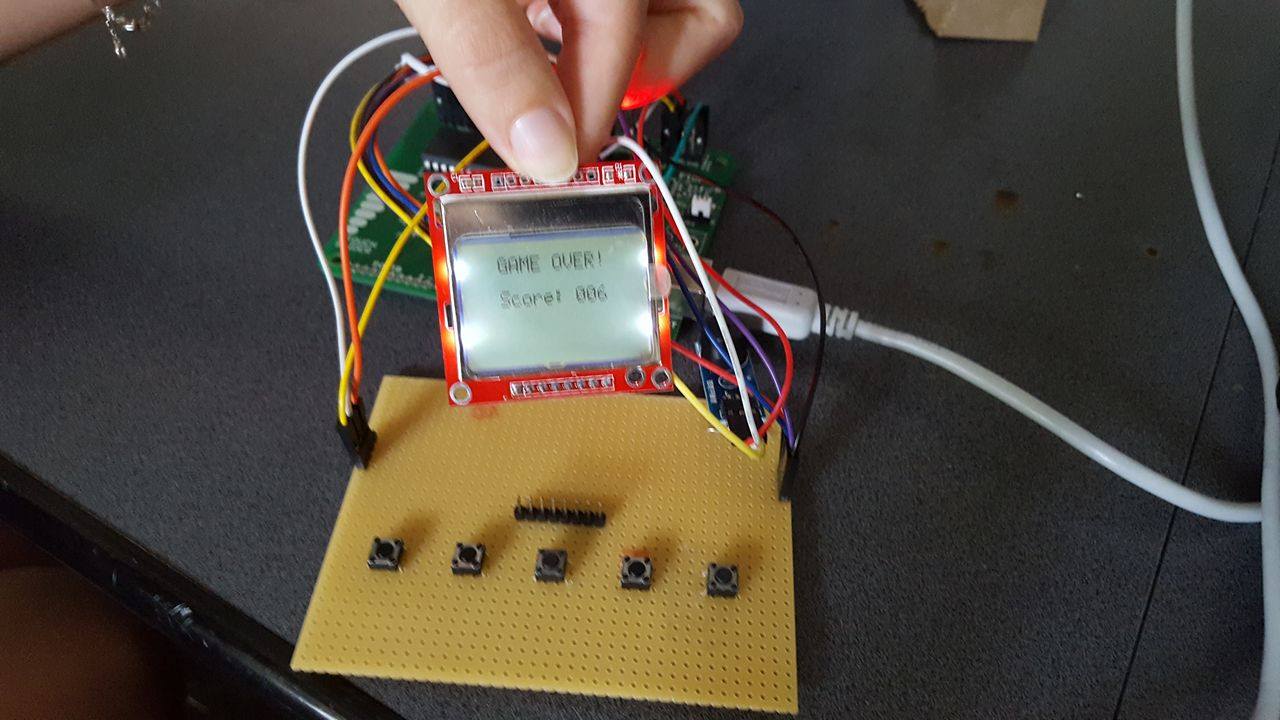

Rezultate Obţinute
Concluzii
Download
Jurnal
Puteți avea și o secțiune de jurnal în care să poată urmări asistentul de proiect progresul proiectului.
Bibliografie/Resurse
Resurse Software:
Resurse Hardware:
