Gabriel-Cristian IVAŞCU (24859) - Tetris
Autorul poate fi contactat la adresa:
Introducere
- Proiectul presupune implementarea unui joc simplu de Tetris pe un LCD Nokia 5110.
- Ideea provine de la jocurile pe care obișnuiam să le joc în copilărie pe telefoanele părinților.
- Jocul constă într-o secvență random de piese, numite tetriminos, care pică din cer spre tabla de joc.
- Obiectivul jocului este de a manipula aceste piese, prin mutarea lor stânga-dreapta și rotirea la 90 grade, astfel încât să fie create linii orizontale continue, fără spații.
- Când o astfel de linie este creată, ea va dispărea, și toate blocurile de deasupra ei vor cădea.
- Când un anumit număr de linii au fost distruse, jocul va trece la un nivel superior, crescând viteza de cădere a pieselor.
- Jocul se încheie când stiva de blocuri ajunge la capătul de sus al tablei de joc, nemaipermițând intrarea noilor piese.

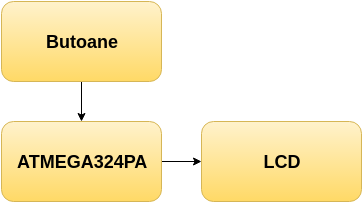

Schema Bloc
Lista de Componente
| Componentă | Cod producător | Cantitate |
|---|---|---|
| ATMEGA324PA-PU | ATMEGA324PA-PU | 1 |
| Soclu Microcontroller | LC40 | 1 |
| USB-B | USB B-PCB-R | 1 |
| Quartz 16MHz | Q16.000 MHz HC-49S | 1 |
| Diodă Zener | BZX55C3V3 | 2 |
| LED 3mm roșu | CLL-50221 | 2 |
| Push button | TS-06E (TS-3) | 8 |
| Rezistență 100R | RW25CF 100R | 3 |
| Rezistență 470R | RW25CF 470R | 3 |
| Rezistență 1K5 | RW25CF 1K5 | 1 |
| Rezistență 10K | RW25CF 10K | 1 |
| Rezistență 1K | RW25CF 1K | 5 |
| Rezistență 2K | RW25CF 2K | 5 |
| Condensator 100nF | CML 100nF 50V NP0 | 3 |
| Condensator 15pF | CML 15pF 50V NP0 | 2 |
| Jumper | - | 1 |
| Female Headers | PRT-00115 | 1 |
| Male Headers | HN1X40 | 1 |
| LCD Nokia 5110 | LCD-10168 | 1 |
Hardware Design: Schema Electrică EAGLE
- LCD-ul este legat la portul A al microcontroller-ului.
- Butoanele sunt legate la portul C al microcontroller-ului.
- Rezistențele de 1K și 2K sunt folosite ca divizoare de tensiune pentru a reduce tensiunea de la 5V la 3.3V pentru pinii LCD-ului.
Software Design
- Pentru compilare am folosit WinAVR 20100110.
- Pentru încărcarea programului pe Microcontroller am folosit Bootloader HID din tutorialul de aici.
- Driver-ul pentru LCD folosit este cel de la Quantum Torque pentru Nokia 3310, acesta fiind compatibil și cu Nokia 5110.
- Jocul implementează toate cele 7 piese clasice de Tetris: I, J, L, O, S, T, Z.
- Se contorizează atât scorul cât și numărul de linii distruse.
- Există 5 nivele de viteză în joc, proporționale cu numărul de linii distruse.
- Formula după care se calculează scorul este:
score = score + LC * (LC + 1) / 2, unde LC = Lines Cleared. - După cum se observă din formulă, pentru a maximiza scorul, este recomandat a se distruge cât mai multe linii simultan.
- Controale:
- Buton stânga - Move Left
- Buton dreapta - Move Right
- Buton sus - Rotate
- Buton jos - Hard Drop
- Codul sursă conține comentarii referitor la detaliile de implementare.

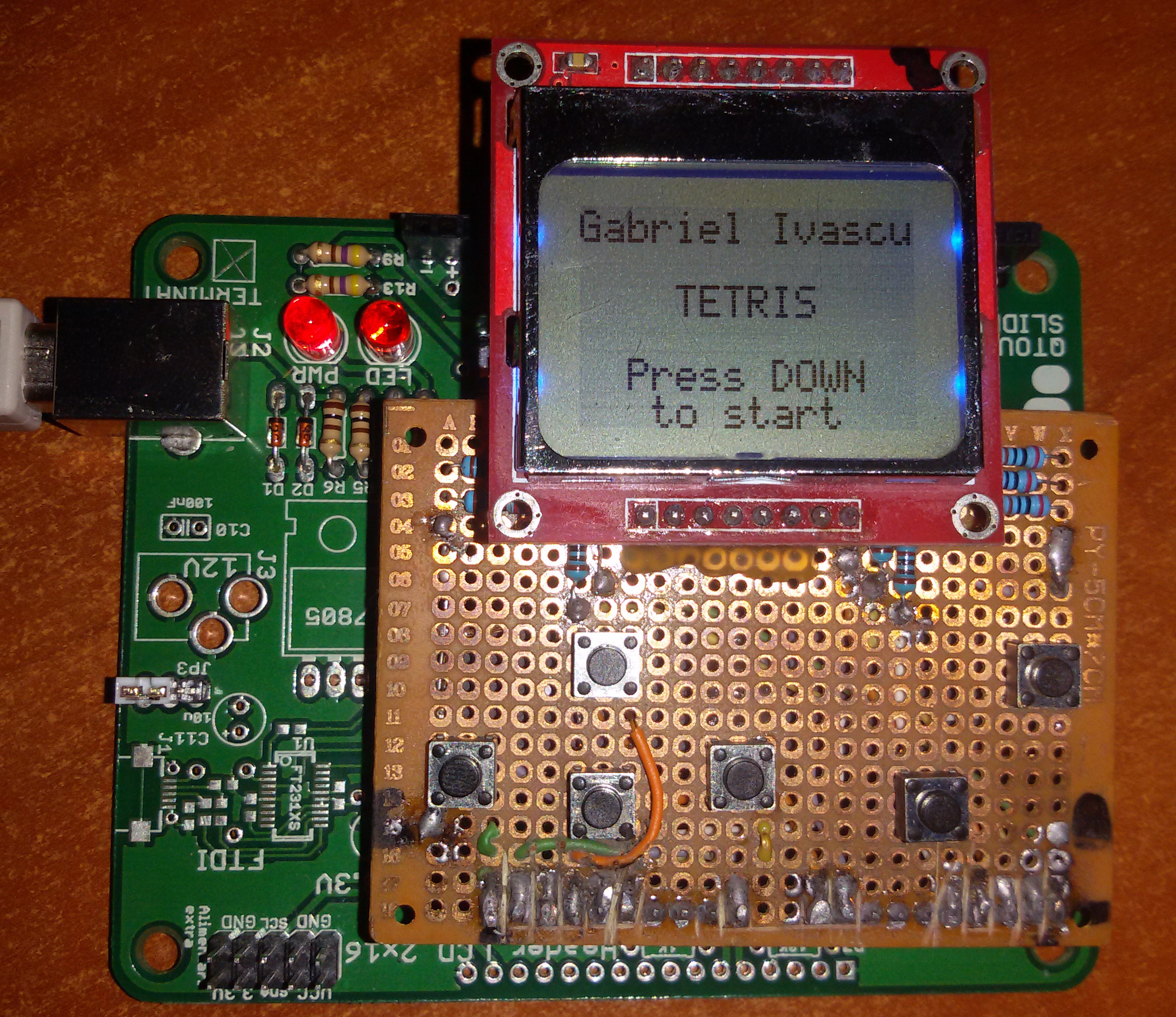

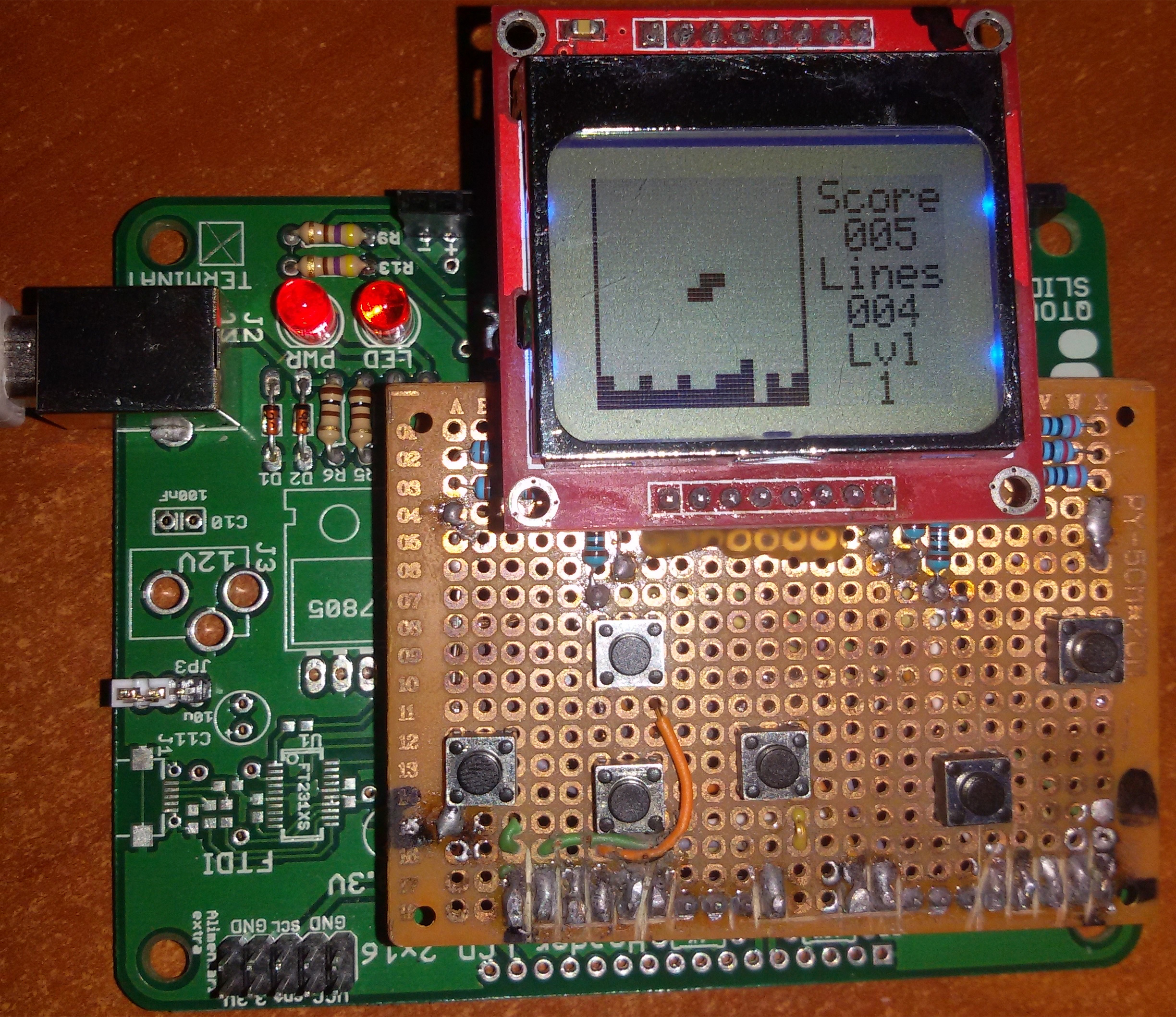

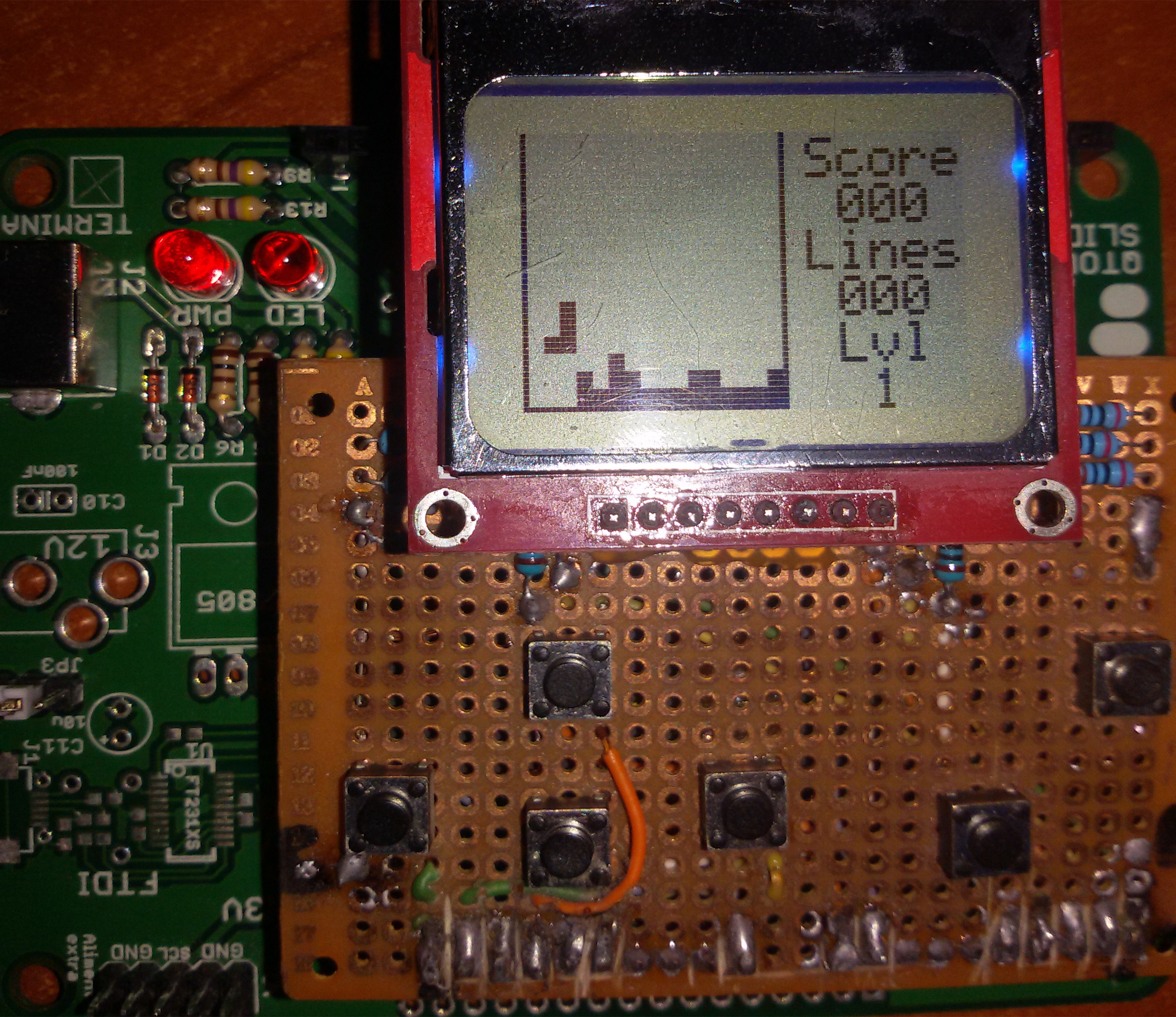

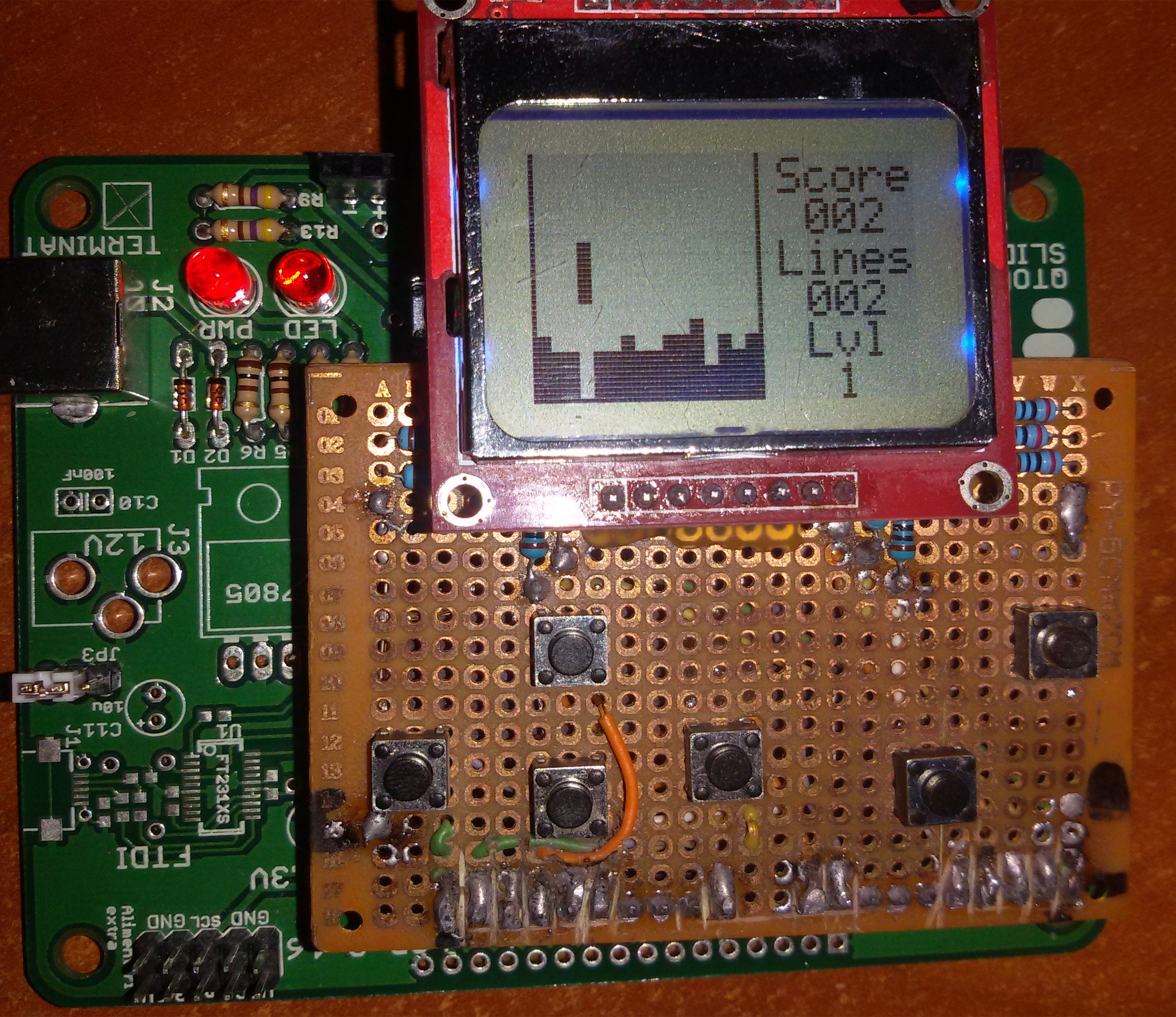

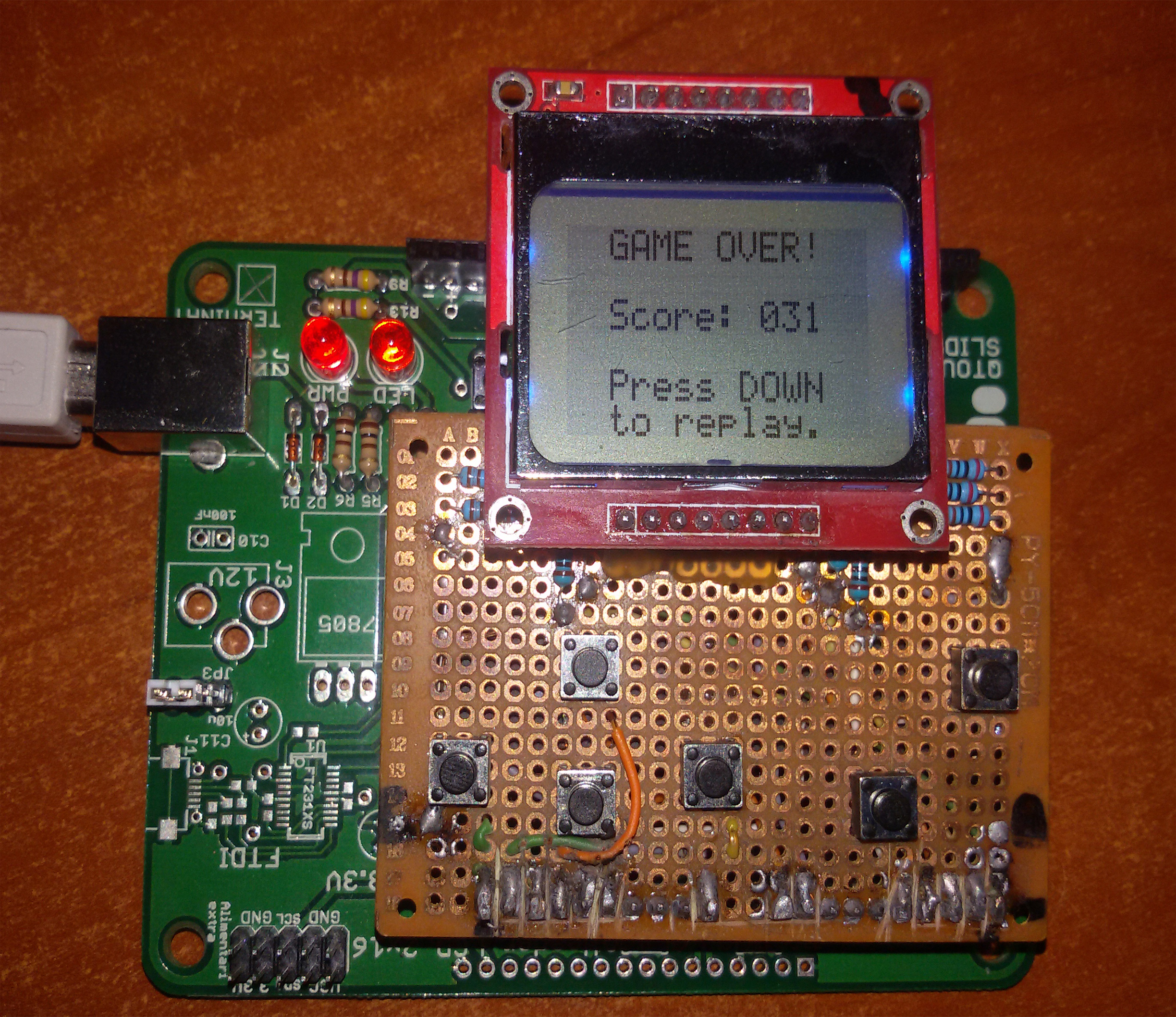

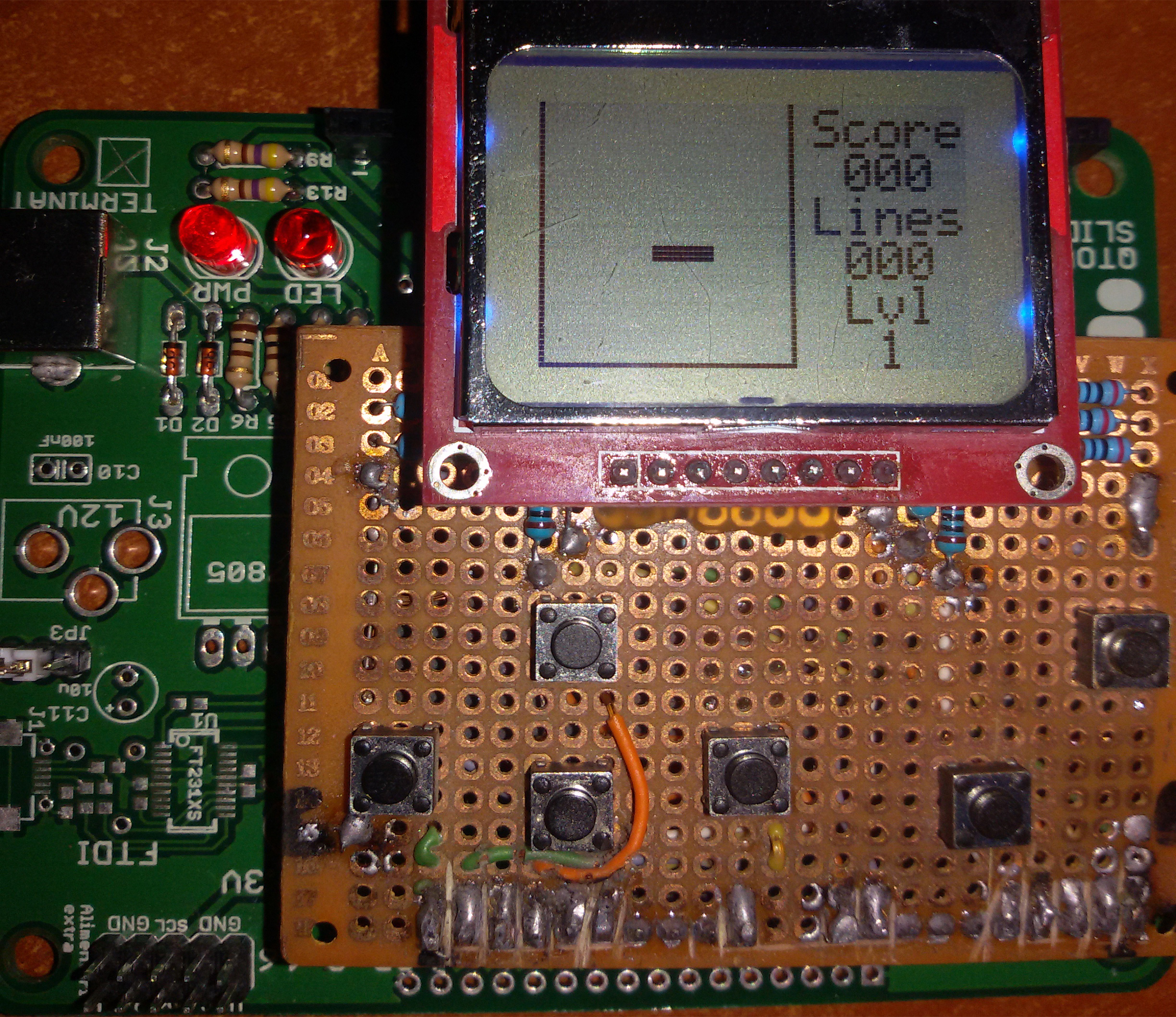

Rezultate Obţinute
Concluzii
- Consider că întreg proiectul a fost o experiență interesantă care m-a ajutat să înțeleg mai bine cum funcționează lucrurile pe partea de hardware.
- A fost destul de provocator să construiesc ceva de la zero, în condițiile în care a fost prima oară când am avut de-a face cu lucruri de acest gen.
- Sunt foarte mulțumit de ceea ce am obținut în final, în special de funcționalitatea jocului, dar și faptul că am reușit interconectarea plăcuței de bază, a plăcuței de test și a LCD-ului doar prin barete mamă-tată, fără fire de legătură.
- Plănuiesc ca în viitorul apropriat să adaug o carcasă plăcuței și să o alimentez de la baterie.
