Proiectul consta in realizarea unei sfere compusa din 64 de led-uri care va permite vizualizarea diferitelor jocuri de lumini preimplementate sau generate in sincron cu o melodie citita de pe un card SD. Pentru demonstratie, imi propun sa implementez in prealabil cateva jocuri de lumini cu posibilitatea rescrierii sau modificarii celor existente pentru obtinerea modelului dorit.

Scopul proiectului este realizarea unui joc iterativ de lumini pe o sfera de led-uri si aprofundarea cunostintelor de proiectare cu microprocesoare acumulate pana in prezent.

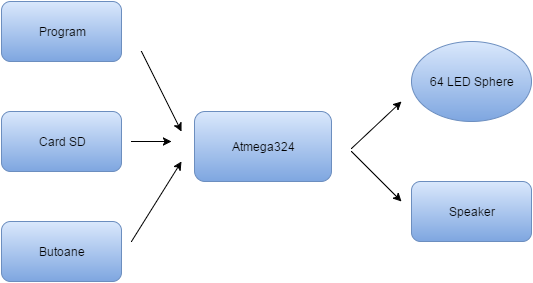

Schema bloc:

Datele de input vor fi reprezentate de niste test case-uri pentru jocurile de lumini fara sincronizarea la o melodie anume iar, in cazul in care se doreste sincronizarea cu o melodie, se va citi de pe cardul SD melodia respectiva. Datele de output sunt concretizate prin jocurile de lumini pe sfera si melodia reprodusa pe speaker.

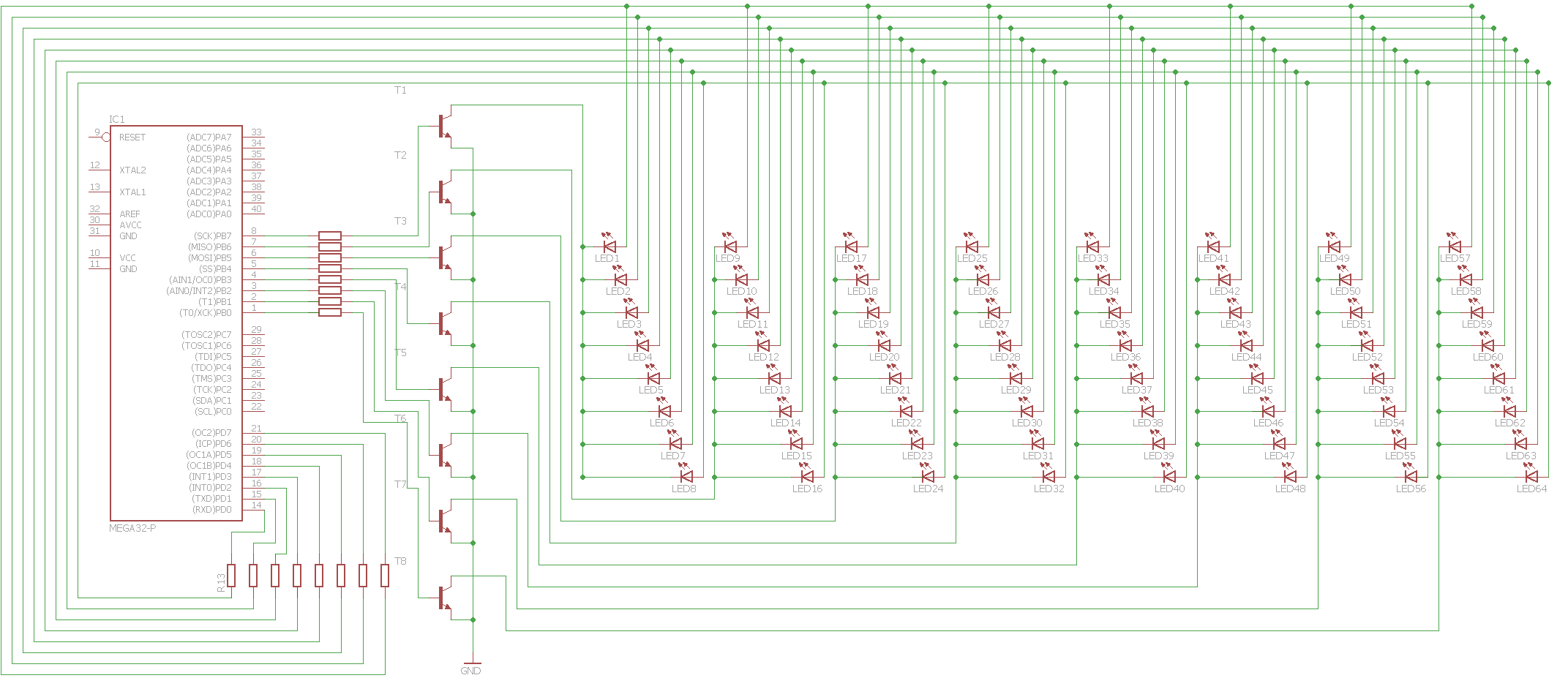

In realizarea proiectului ma voi ghida dupa un proiect mai vechi: ledsphere

• mediu de dezvoltare: WinAVR

Jocurile de lumini sunt date de diversi algoritmi prin care se controleaza gruparile de led-uri ce vor fi aprinse, cat si durata lor. In cadrul implementarii mele sunt 7 altfel de functii care genereaza jocuri de lumini plus jocul de lumini sincronizat cu melodia.

Exemplu de astfel de functie:

void functie()
{
        // pinii ce controleaza tranzistorii
	PORTA = 0x00;
        // pinii ce controleaza led-urile
	PORTB = 0x00;

	int i = 0;
	float delay = 200;

	while (delay > 0.00001) {
		i %= 8;
		PORTA |= (1 << i);
		PORTB = 0x0f;
		_delay_ms(delay);
		delay /= 1.01;
		PORTB = 0xf0;
		_delay_ms(delay);
		delay /= 1.01;
		PORTA = 0x00;
		++i;
	}

	PORTA = 0x00;
}

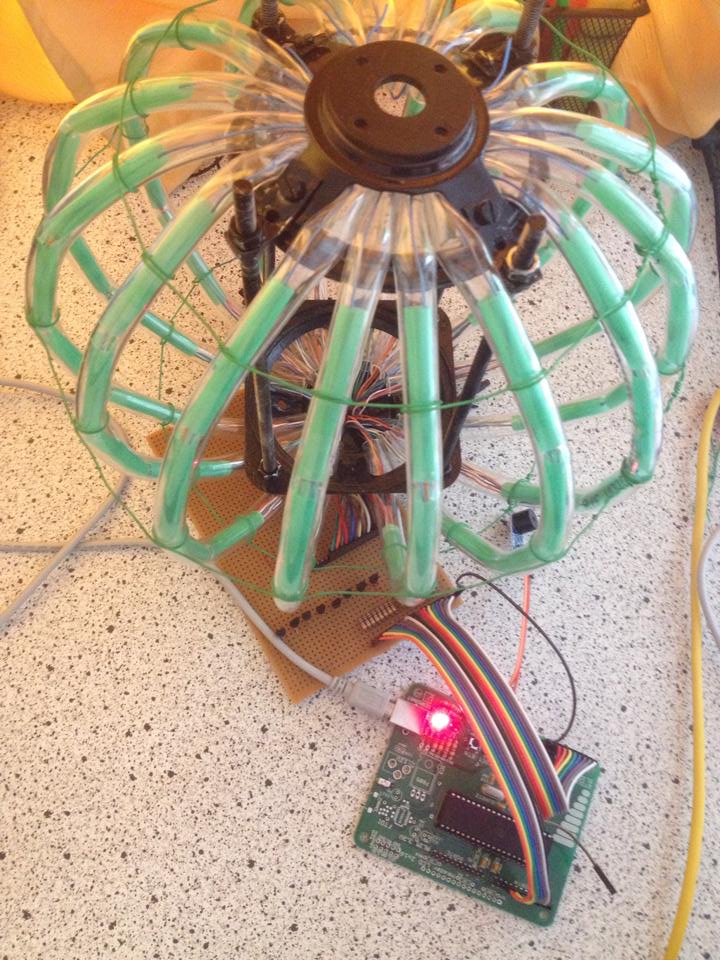

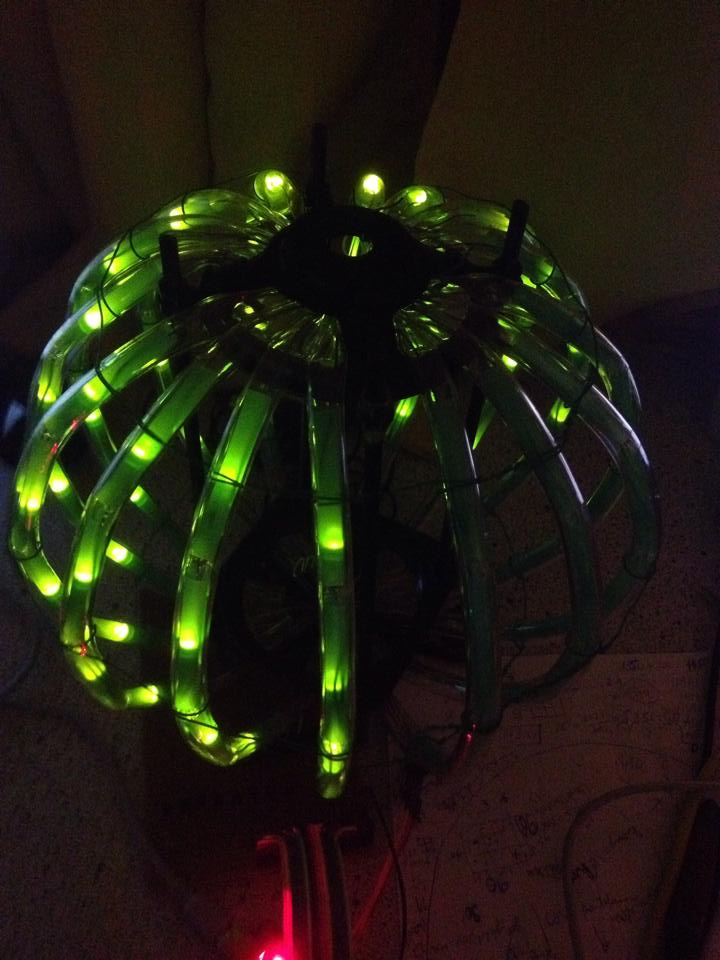

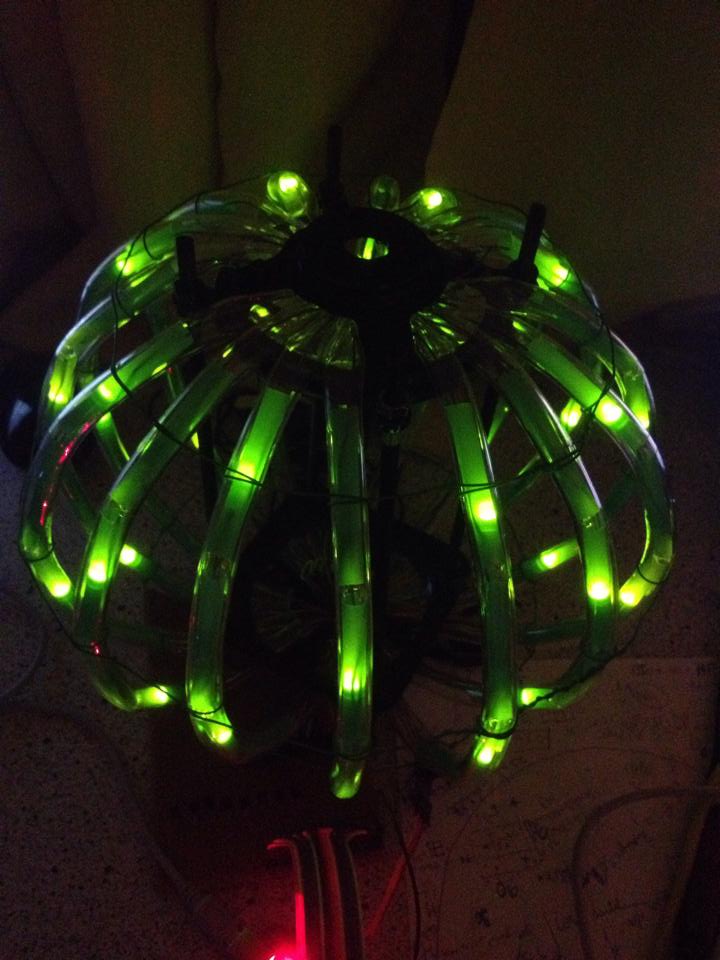

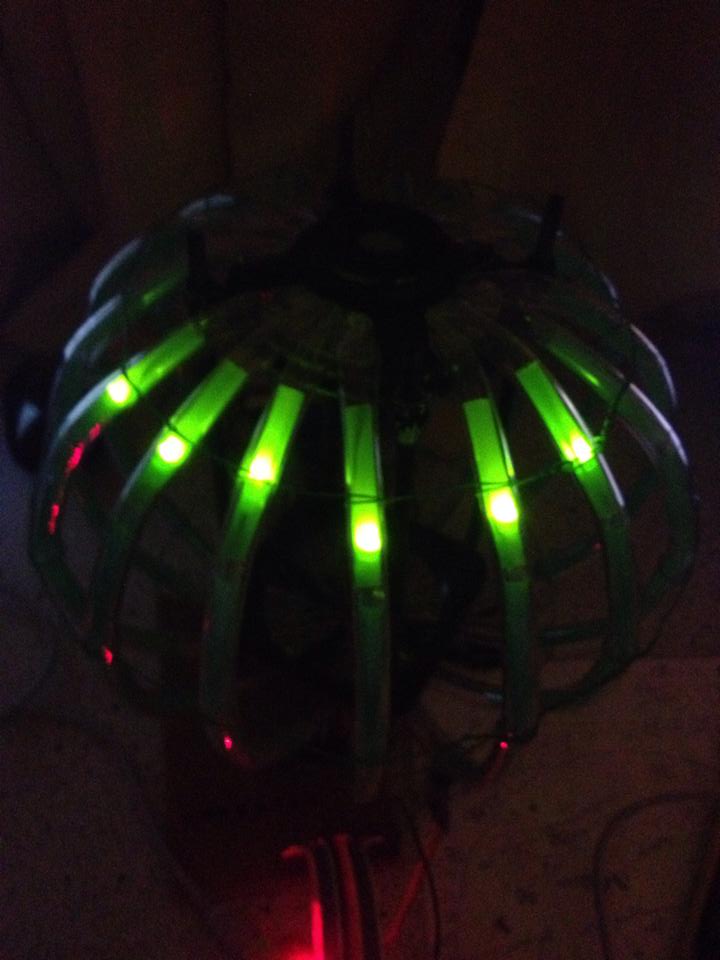

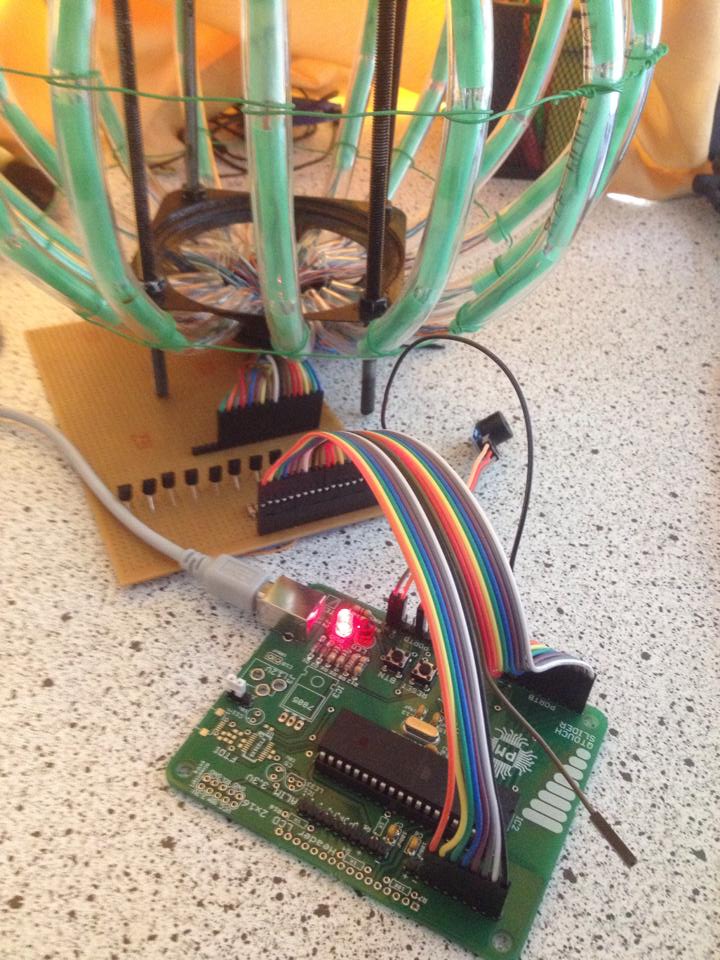

• Cu toate ca realizarea sferii de led-uri mi-a dat mari batai de cap la partea cu realizarea scheletului pentru sfera si lipirea ledurilor(sunt foarte multe fire), rezultatul final m-a lasat profund impresionat, fiind un proiect complet functional.
• Scriere software-ului nu a fost chiar atat de complicata, mai dificila fiind partea cu sincronizarea led-urilor pe o melodie deoarece am intampinat dificultati in a citii de pe un card SD si a trebuit sa generez melodia folosind anumite frecvente.

• In final, proiectul a iesit bine, poate chiar mai bine decat am prevazut la inceput. Consider ca am invatat foarte multe lucruri atat la nivel de hardware cat si software, lucruri utile si interesante pe care pot sa le aplic in continuare pentru proiecte mai complexe. Cu ocazia acestui proiect, am ajuns sa stiu si magazinele de electronica din Bucuresti de unde am facut cumparaturile pentru realizarea placii.
• Tin sa le multumesc laborantilor care m-au ajutat la design si lipire, precum si diversilor colegi care mi-au dat o mana de ajutor.
