Diana-Elena NEAGOE (25299) - Cub de leduri cu animatii
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Proiectul consta in realizarea unui cub de leduri 4x4x4 pe baza caruia se vor simul animatii. Am pornit de la un proiect realizat in anii trecuti care mi-a atras atentia si mi-a starnit interesul pentru acest obiect, care presupune totusi o munca minutioasa.
Descriere generală
Controlarea fiecarui led se va face independent de celelalte. Vor fi simulate diferite modele de animatii, pe nivele, prin intermediul ledurilor.

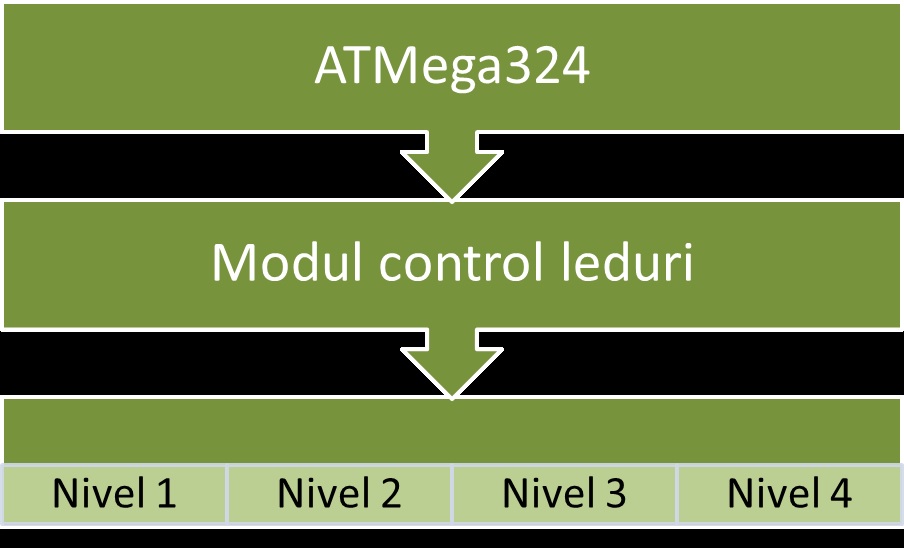

Schema bloc:
Hardware Design
| Produs | Cantitate | Pret |
|---|---|---|
| Pachet de baza | 1 | 50lei |
| Led-uri | 64 | 32lei |
| Pini | 21 | 1.5lei |
| Fire mama-mama | 21 | 15lei |
| Rezistente 220Ω | 16 | 2lei |
| Rezistente 2.2kΩ | 4 | 0.5lei |
| Tranzistoare CTBC 337-40 | 4 | 1.5lei |
| Fir conector | 1 | 3lei |
Software Design
- am utilizat ca si editor de text Programmer's Notepad
- am implementat diverse animatii aprinzand si stingand ledurile pe diferite nivele si in anumite intervale de timp
Rezultate Obţinute
- Am construit la inceput fiecare nivel in parte( pentru a imi usura munca am creat un suport de carton, pe care l-am gaurit pentru a infige ledurile), iar apoi le-am asamblat.
- Am unit catodurile ledurilor pe orizontala, iar anodurile pe verticala.
- Am lipit cubul pe placuta de test, apoi rezistentele, cate una pentru fiecare led de pe nivelul inferior( cele de 220Ω), iar cele 4 le-am conectat la fiecare linie.
- Am utilizat cate un pin tata pentru fiecare led de la baza, pentru a le putea controla. Pinii i-am conectat prin fire mama-mama la placuta de baza.
- Se observa un pin izolat, insa acesta este pentru a ne putea conecta la GND; la acesta legam fiecare nivel in parte.

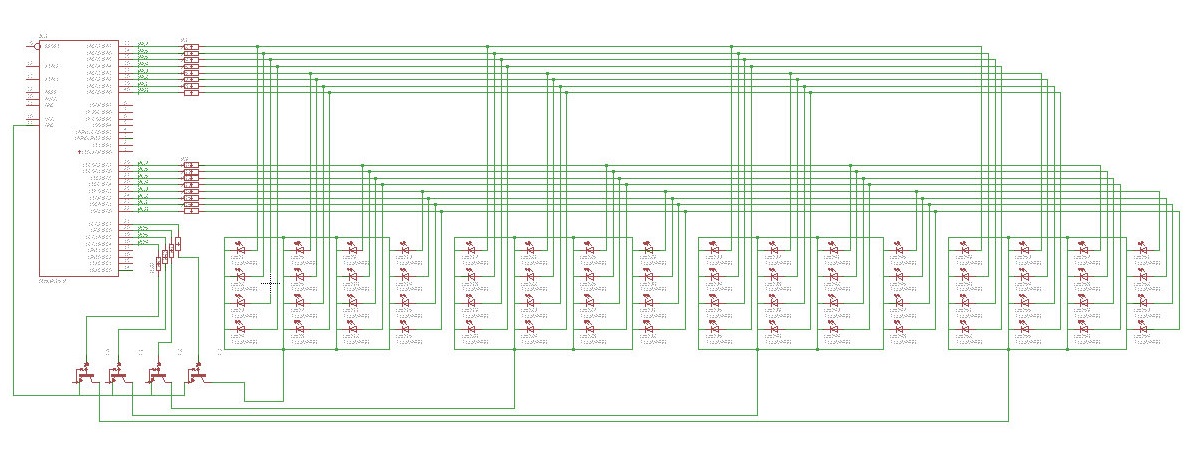

- Am lipit componentele la tranzistori, dupa schema anexata.
- Am conectat placuta de test la porturile A, C( ledurile), D( pentru a controla liniile) si B( GND → la ”-”).
Concluzii
- A fost un proiect interesant, care m-a ajutat sa imi dezvolt abilitatile pe partea hardware.
- Construirea cubului de leduri a durat destul de mult si necesita multa indemanare.
- De asemenea este nevoie de doua persoane pentru a se usura munca atunci cand se incearca lipirea ledurilor pe nivele.
- Rezultatul final ne ajuta pe viitor sa putem simula o instalatie de brad, ceea ce este foarte util.
Download
Jurnal
- 9mai → m-am apucat sa lipesc componentele pe placuta de baza
- 16mai → am inceput sa lipesc ledurile pe nivele
- 22mai → am terminat asamblarea intregului proiect
- 26mai → am finalizat si testat intreg proiectul
Bibliografie/Resurse
