Proiectul va implementa un joc de tip quiz cu un set de intrebari simple/medii din domeniul computer science cu 3 variante de raspuns. Intrebarile vor fi afisate pe un LCD Nokia 5110, iar raspunsurile vor fi primite prin intermediul unei tastaturi matriceale 4×4. Scopul proiectului este unul interactiv si educativ si se adreseaza oamenilor pasionati de acest domeniu.

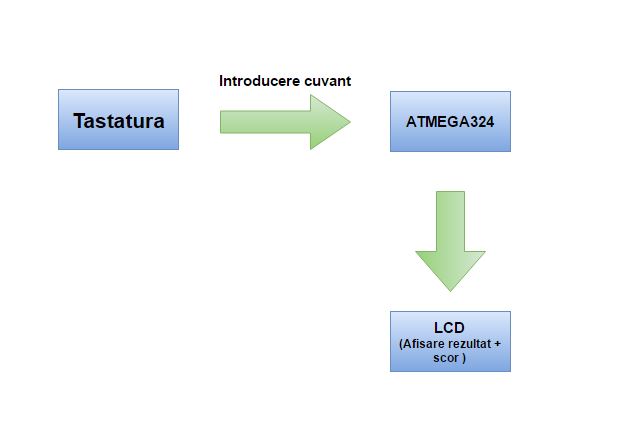

Schema bloc:

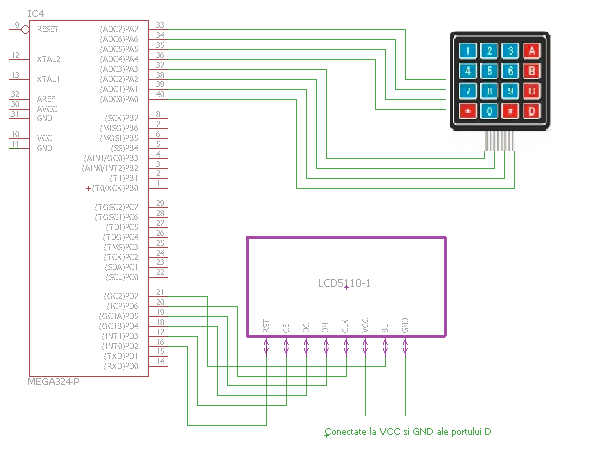

Lista piese:

1. Componente de baza

• ATMega 324 PA-PU
• USB-B: USB B-PCB-R
• Quartz 12 MHz: Q12.00 MHz HC-49US
• 2 diode Zener
• 2 leduri: CLL-50221
• condensatoare: 1 x 100 uF, 3 x 100 nF, 2 x 15 pF
• Soclu microcontroller: LC40
• Rezistente: 10K, 1K5, 470R, 100R
• 2 pushbuttons: TS-06E
• Pin header: K2X10, K1X10

2. Componente specifice

• LCD Nokia 5110 + 8 fire mama-mama
• Tastatura matriceala 4×4

• Ca mediu de dezvoltare am folosit WinAvr.
• Am folosit o biblioteca publica pentru LCD, cu fontul de 6×8.
• Pentru a citi de la tastatura am urmarit exemplul mentionat mai jos.

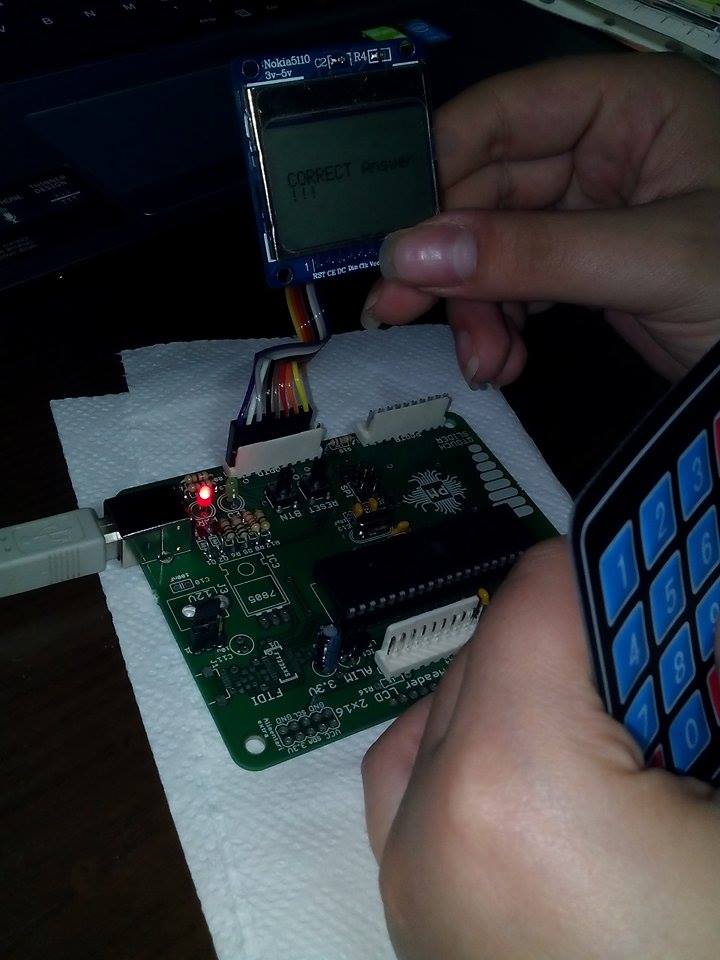

• Fiecare joc are 5 intrebari cu 3 variante de raspuns, un raspuns corect este punctat cu 10, unul gresit cu 0.
• Setul de intrebari este de doar 13 datoria limitarii de memorie. Primul index al unei intrebari este generat random, pentru restul de 4 incrementez indexul cu 2.

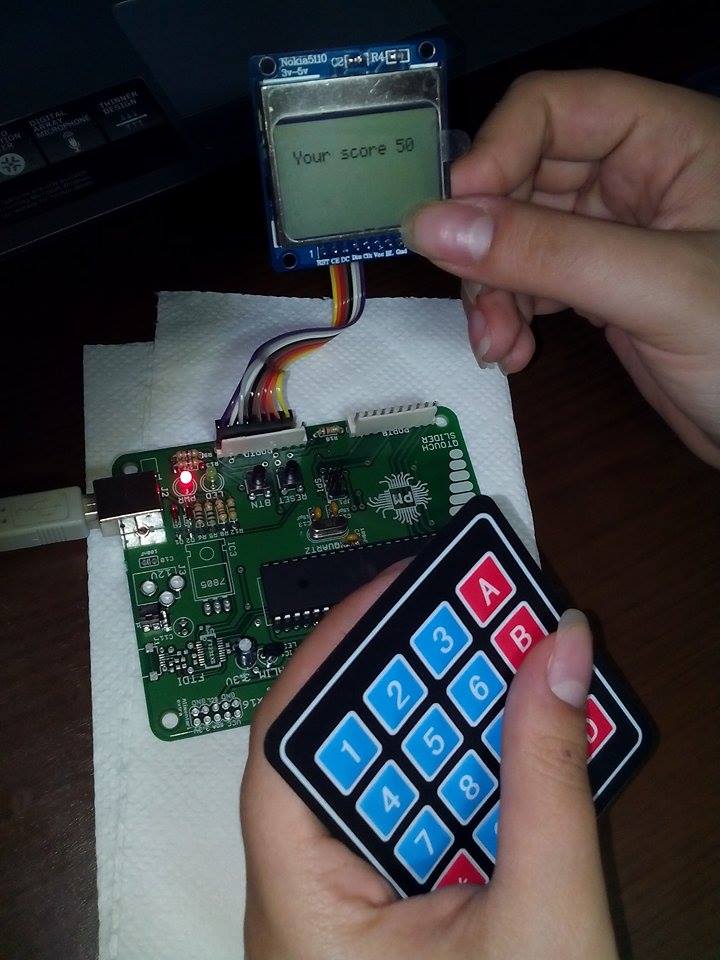

• La finalul unui joc se va afisa scorul final si un mesaj interactiv in functie de rezultatul jocului.
• Dupa acest mesaj se afiseaza din nou ecranul de start si se poate porni un nou joc.
• De la joc la joc modific indexul intrebarii de start. ( astfel el va fi per total pseudo-random)

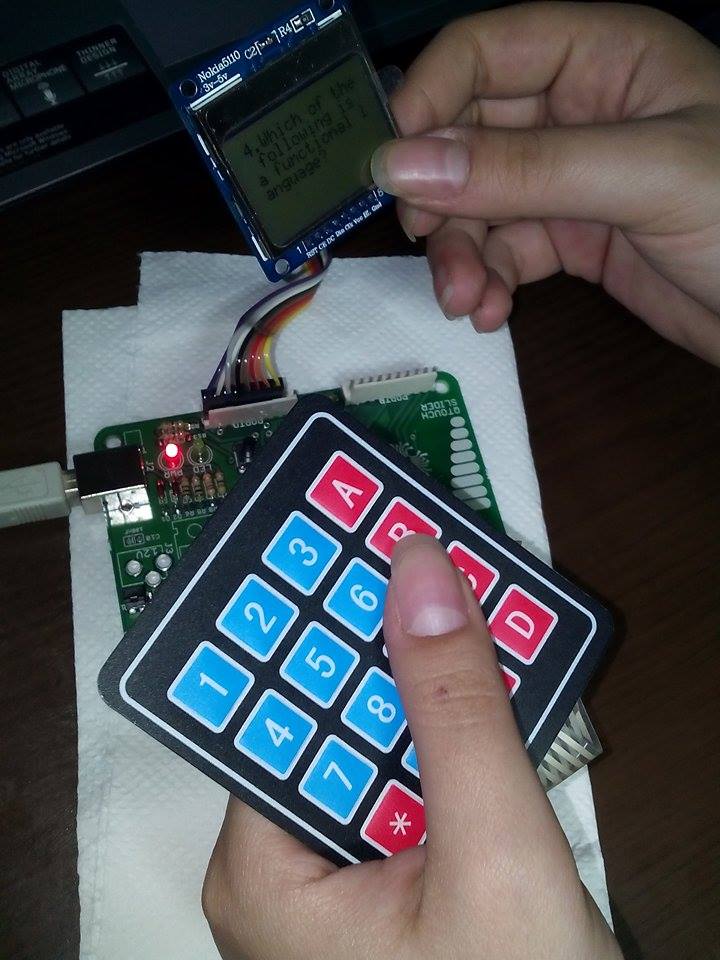

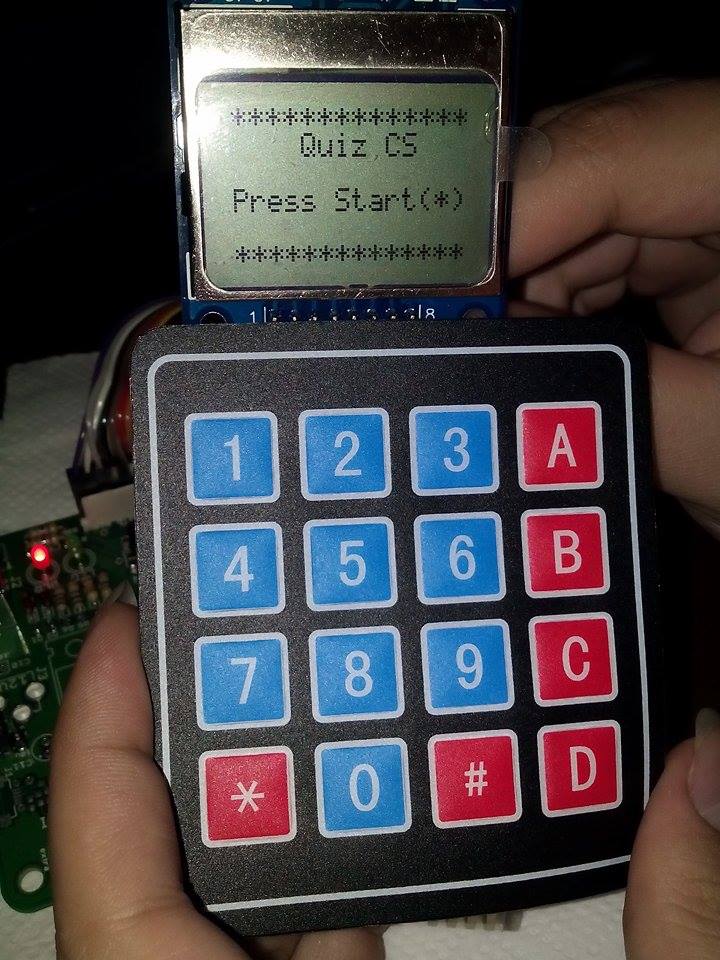

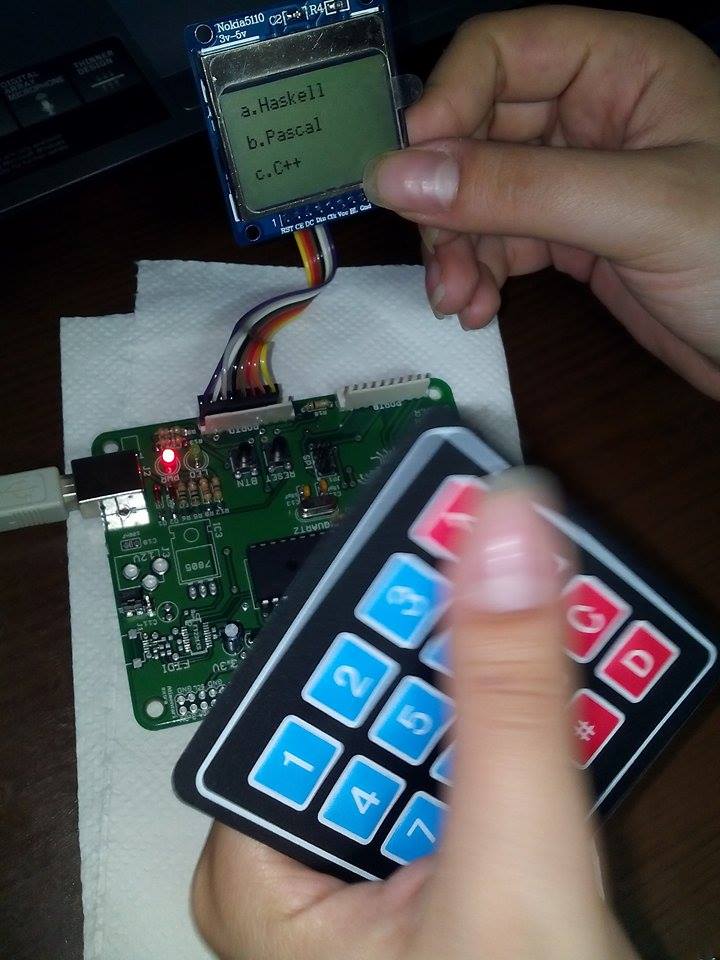

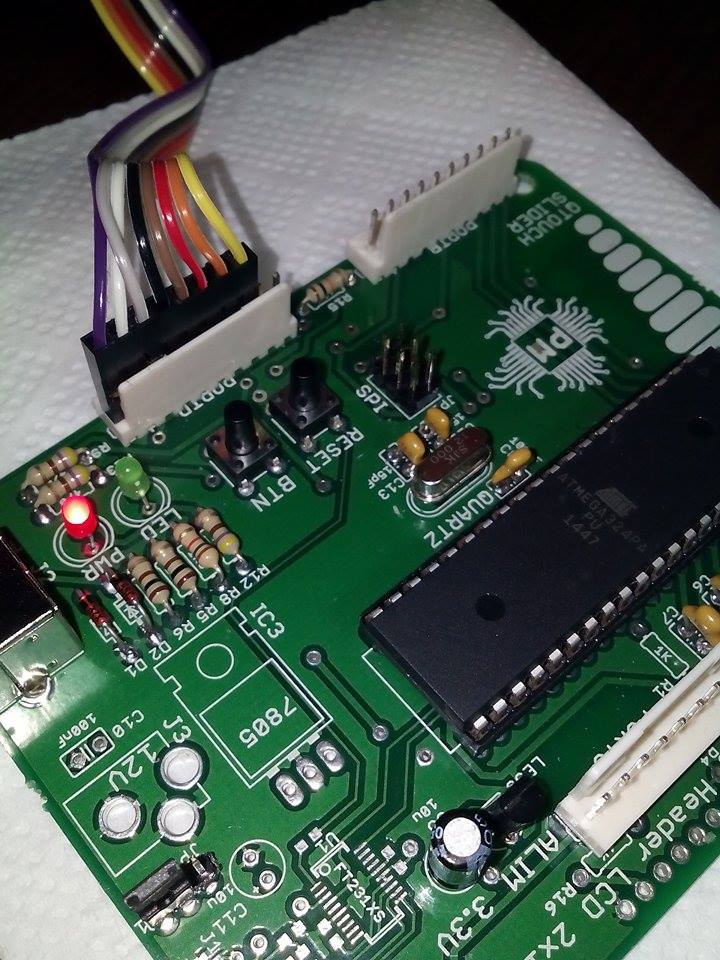

Placuta este complet functionala, iar jocul este, zic eu interactiv. Din pacate, din cauza memoriei mici a procesorului am putut pune doar 13 intrebari.

Jocul consta in 5 intrebari, la fiecare replay altele decat jocul anterior.

Cu tasta A am avut mici probleme in ultima seara. Aceasta a inceput sa ramana apasata o data ce o selectam la o intrebare, insa daca in timpul afisarii intrebarii se apasau diverse alte taste, se debloca.

Mi-a placut sa lipesc componentele pe placuta si sa vad rezultatul final, desi mi-as fi dorit sa ii fi putut aloca mai mult timp pentru a incerca ceva putin mai complex.

• Arhiva cod sursa: maria_manatuica_quiz.zip

• 20 aprilie: achizitionare componente de baza
• 9 mai: achizitionare tastatura + plasare comanda LCD
• 16 mai: ridicare comanda LCD
• 22 mai: terminat de conectat toate piesele + incercat un scurt program pe el
• 26 mai: am terminat de implementat + am descoperit mici probleme la tastatura ( tasta A ramane blocata uneori )

Resure Software

• Exemplu folosire tastatura: http://winavr.scienceprog.com/example-avr-projects/4x4-keypad-example-using-avr-gcc-c-language.html
• Biblioteca pentru Nokia 5110 seamana cu cea de la acest link 37, dar are font 6×8. Eu am primit-o de la asistentul de laborator.

Resurse Hardware

• Datasheet tastatura: https://www.parallax.com/sites/default/files/downloads/27899-4x4-Matrix-Membrane-Keypad-v1.2.pdf
• Datasheet LCD: https://www.sparkfun.com/datasheets/LCD/Monochrome/Nokia5110.pdf
