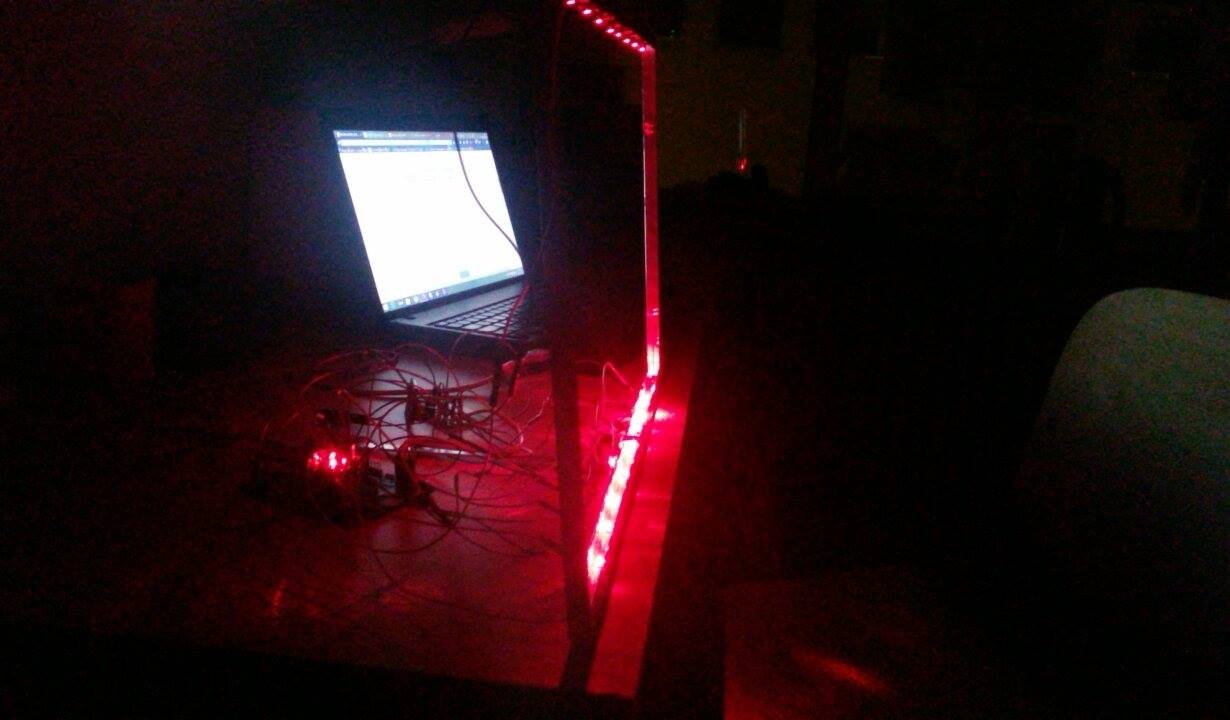

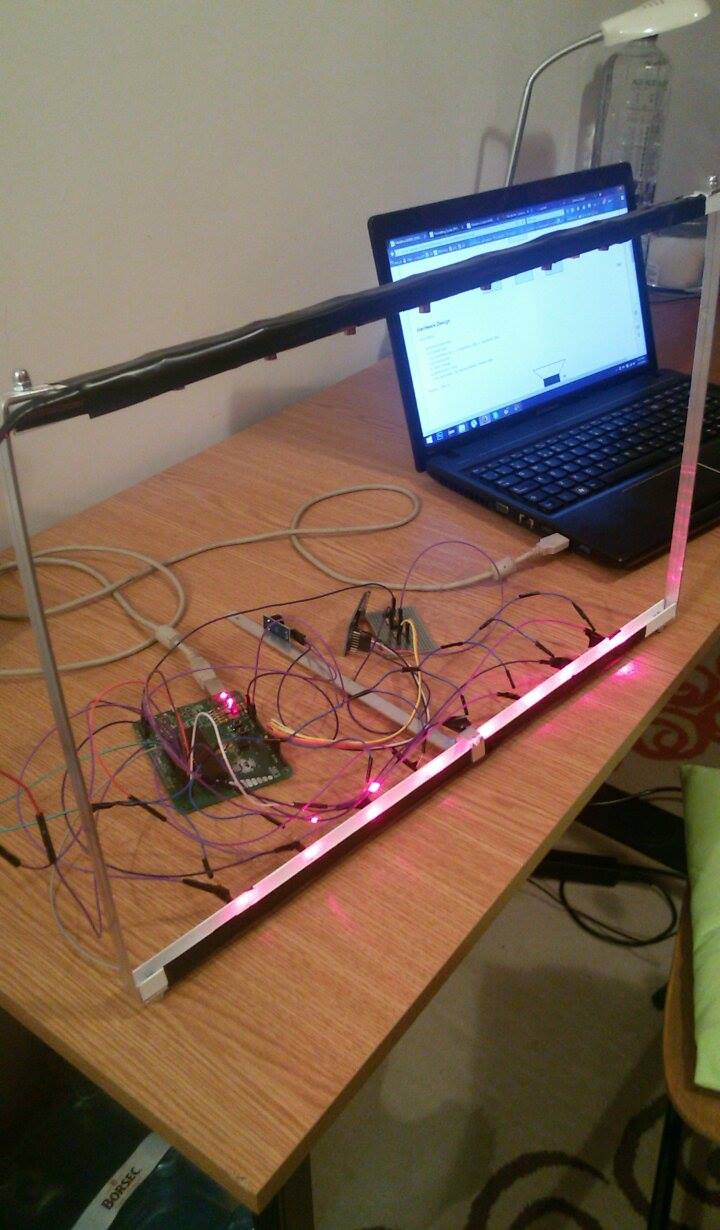

Proiectul este o harpa avand corzi laser corespunzatoare celor 8 note din gama.

Este un instrument muzical interesant si util celor ce isi doresc un instrument muzical facut cu propriile maini.

In functie de timpul disponibil, sunetele reproduse de harpa vor putea fi schimbate cu ajutorul unui buton (sa imite sunetele produse de un pian, chitara etc).

Acest proiect se bazeaza pe folosirea a 8 fotorezistente pentru a detecta daca 'coarda' a fost atinsa. Daca fotorezistenta unei corzi este luminata , inseamna ca nu a fost atinsa coarda respectiva iar rezistenta sa este foarte mica. Daca fotorezistenta unei corzi nu este luminata, coarda a fost atinsa, deci va trebui reprodus sunetul corespunzator, acest lucru fiind detectabil datorita rezistentei mari.

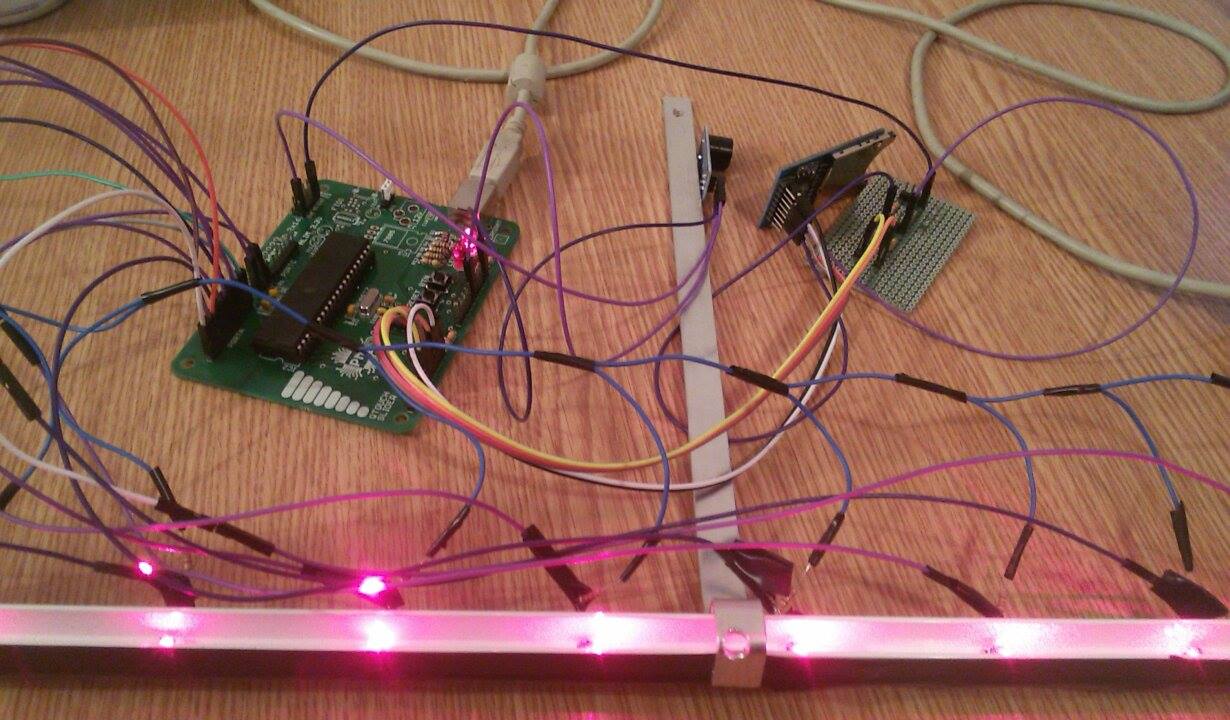

Lista piese :

• 8 fotorezistente
• 8 diode laser
• 8 rezistente 2k2 , 2 rezistente 1k8, 2 rezistente 3k3
• modul buzzer
• cadru metalic
• modul cititor card
• fire nemufate, fire mama-mama / mama-tata

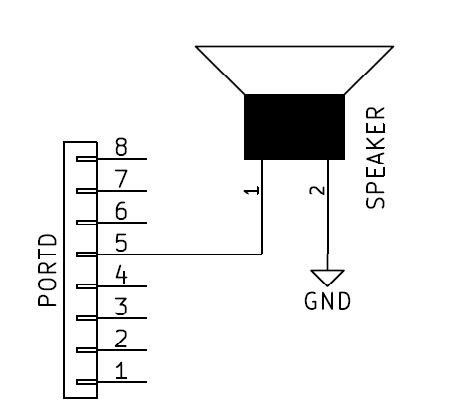

Buzzer - Port D

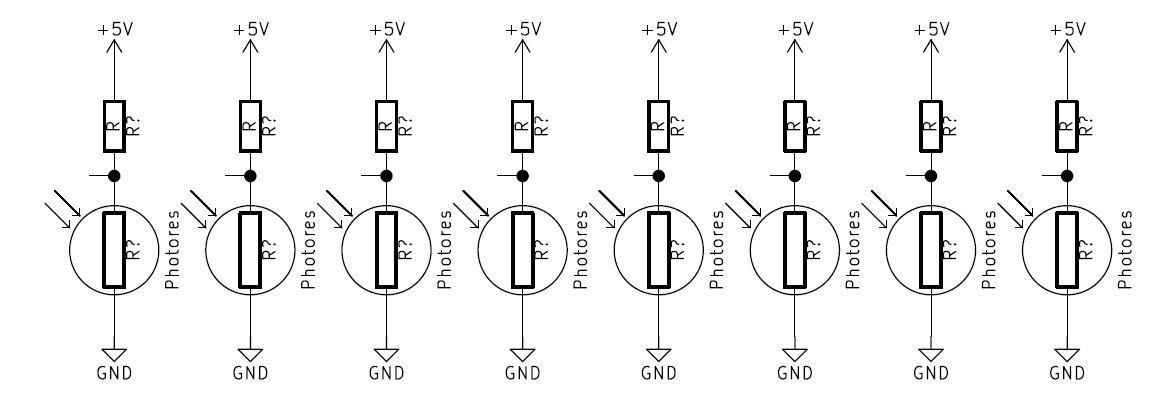

Fotorezistente - Port A - divizor de tensiune folosind rezistente de 2k2

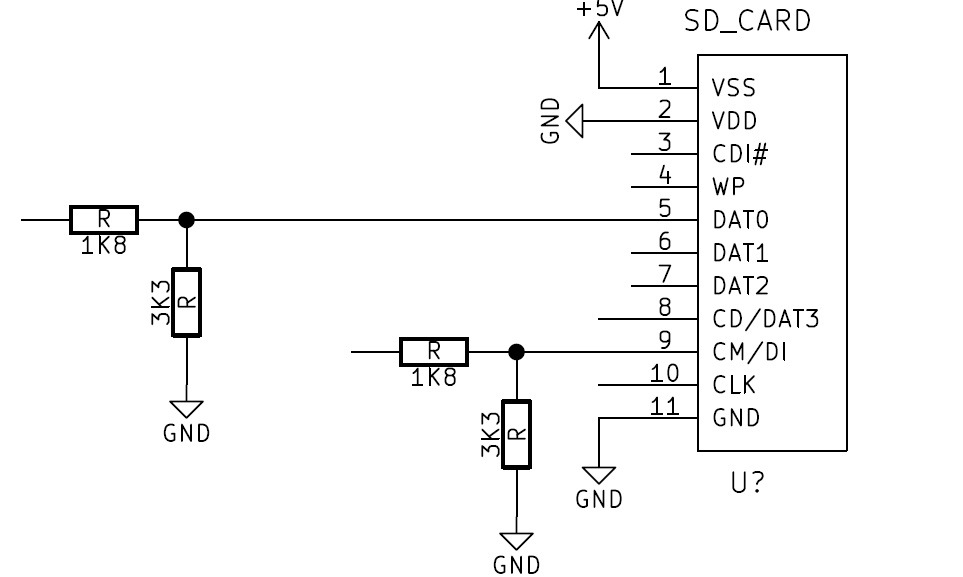

Modul card - Port B

Diodele laser au fost legate in paralel si conectate la VCC, fiind active continuu.

Instrumente folosite : WinAVR + Programmer's notepad

Mod de functionare : Folosind un timer se genereaza o intrerupere la fiecare 16ms. In intrerupere se parcurg toate canalele de ADC ( pinii de pe portul A ) si se verifica valoarea de pe acestia . Daca se sesizeaza ca o coarda a fost intrerupta, se reda “nota” corespunzatoare folosind PWM.

Din pacate, harpa functioneaza pe baza unor frecvente date notelor, din cauza lipsei de timp pentru implementarea redarii sunetelor citite de pe card desi acesta exista ca hardware - in viitor voi reveni asupra acestui proiect.

harpa_laser.zip

• Datasheet - doc8272.pdf
• Model - laser-harp
