Claudiu-Alexandru BĂLUŢĂ (6514) - Water Warden for Deer

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Un proiect util pentru animalele de companie sau chiar si pentru cele salbatice, in sezonul secetos.

Descriere generală

Cu ajutorul a 2 fire de cupru pe post de senzor, putem stii cand bolul este gol si astfel sa nu lasam animalele sa “moara” de sete. Vom folosi si un semnal sonor pentru detectia lichidului din bol.

Hardware Design

__

LISTA COMPONENTE:

*Pachetul de baza:

Placuta de baza PM2016

Microcontroller ATMega324

Quartz 16MHz

Diode Zener, 2

LED 3mm ROSU, 2 (eu am unul de 5 si unul de 3)

Conector USB-B

Rezistente: 1K5, 10K, 100R, 470R

Condensatoare: 100nF, 15 pF

Soclu Microcontroller

Push-button, 2

Jumper

*Alte componente:

Fire de cupru

Buzzer

Pini

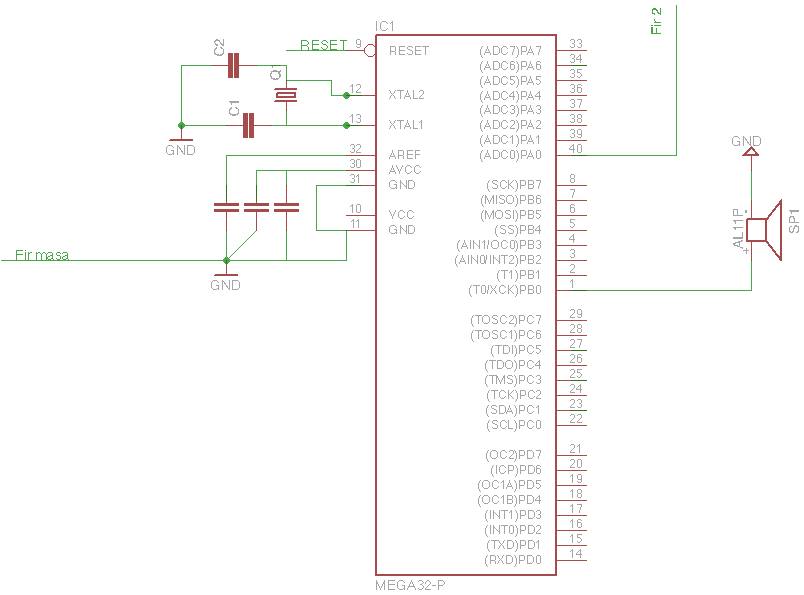

Schema electrica :

Software Design

Am setat pinii portului A ca pini de intrare, iar pe cei ai portului B ca pini de iesire. Am activat pe pinii portului A rezistente de pull-up. Cand firul e in apa, conduce curent si are valoarea 0, iar cand nu mai e apa in vas are valoarea 1, activand buzzerul.

Concluzii

Fiind prima data cand am si lucrat practic, mi s-a parut destul de greu de lipit toate componentele, dar o data ce le-am lipit pe primele, a mers din ce in ce mai usor. Tin sa precizez chiar ca am fost pe punctul de a renunta, dar ma bucur ca am reusit sa duc la bun sfarsit acest proiect si consider ca a fost foarte provocator si destul de interesant.

Download

Bibliografie/Resurse
