Tema pentru acest proiect a fost aleasa in vederea crearii unui sistem pe care voi dori sa il folosesc si in scop personal, si anume pentru testarea cablurilor proprii, fara a necesita o conexiune efectiva la internet pentru receptia si transmisia de date. Se va verifica functionalitatea cablului si tipul acestuia: Straight, Crossover sau Rollover. Am ales acest proiect pentru ca mi se pare foarte interesant din punct de vedere didactic si al implementarii efective.

Piese necesare:

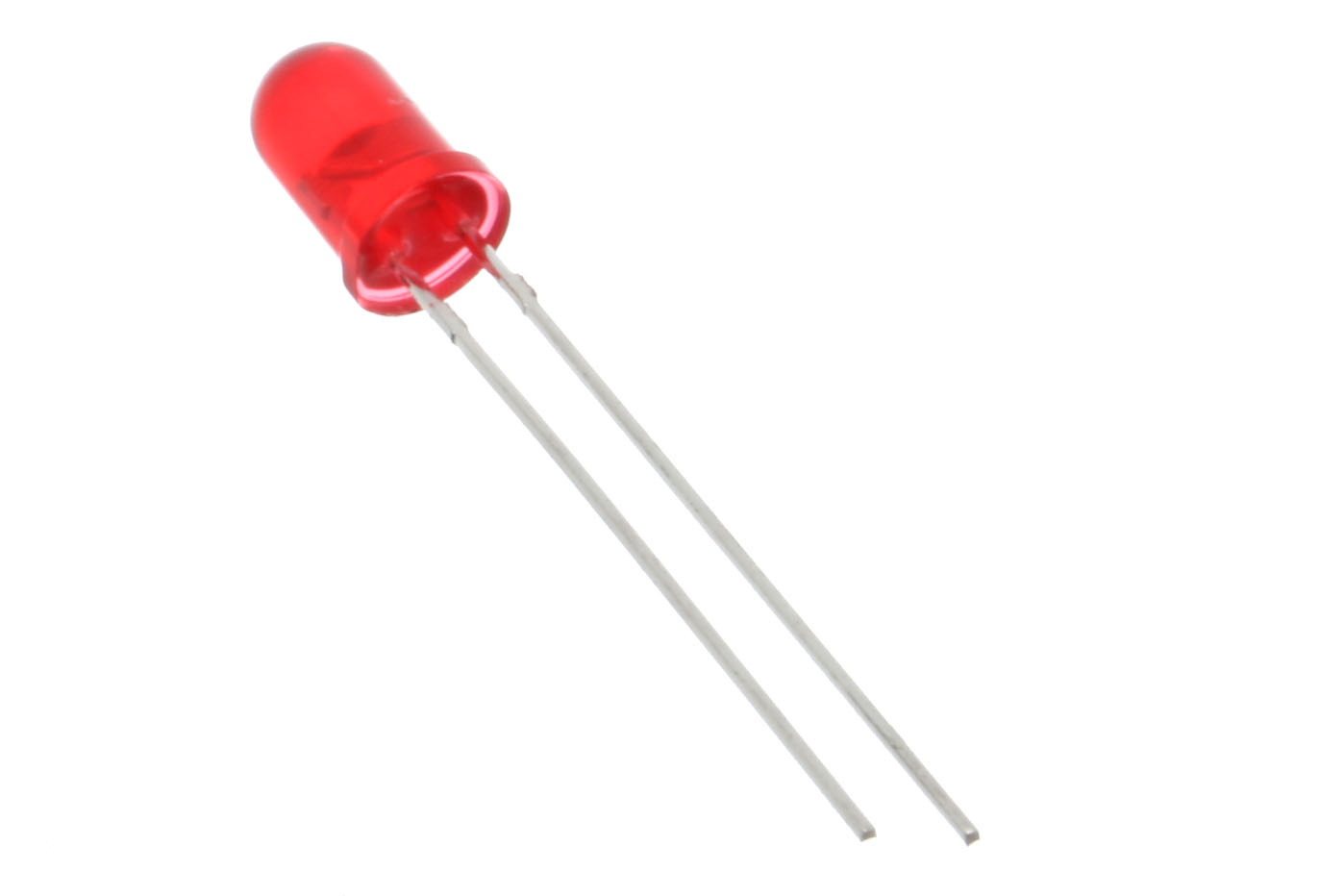

• 20 x led

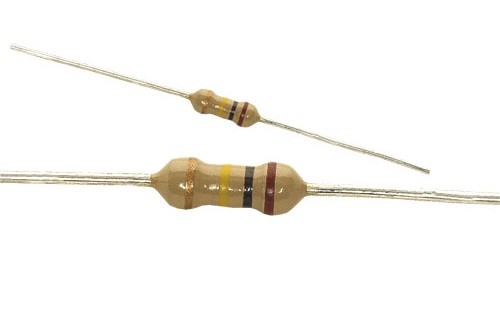

• 20 x rezistente 470Ω

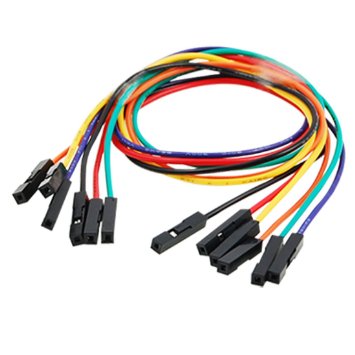

• cabluri mama-mama
• fire de cupru pentru trasee


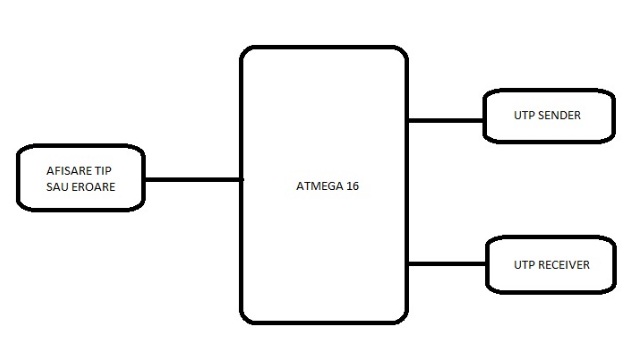

SENDER - portA(PA0:7)
RECEIVER - portC(PC0:7)
TIP CABLURI - portD(PB0:3)

Ca mediu de dezvoltare am folosit Programmer's Notepad(WIN AVR).
In scrierea codului am pornit de la primul laborator unde erau prezentate modurile de lucru cu porturile(pinii microcontroler-ului) pentru aprinderea led-urilor. Led-urile receiver se aprind in functie de primirea sau nu a unui semnal de la porturile sender.

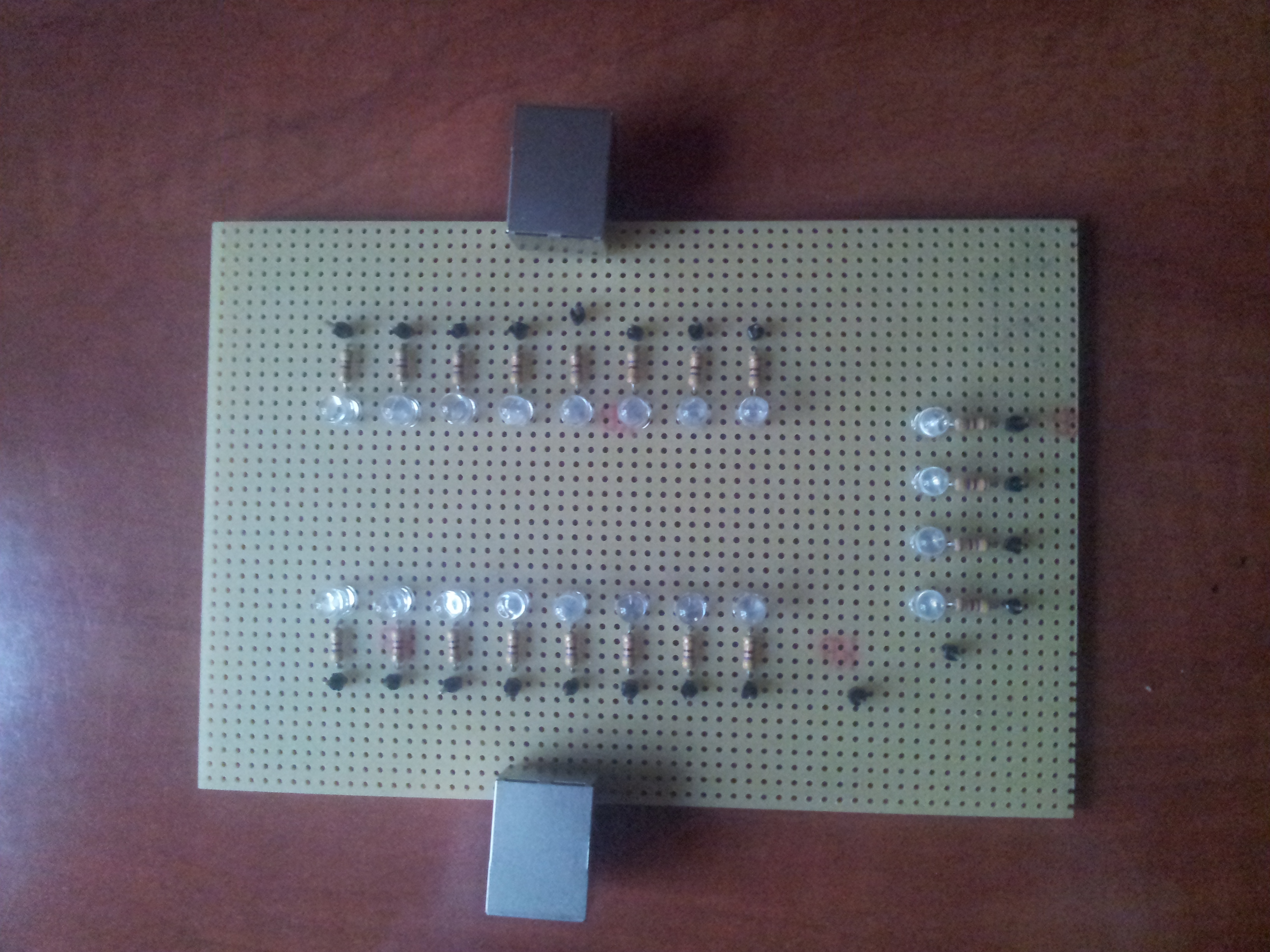

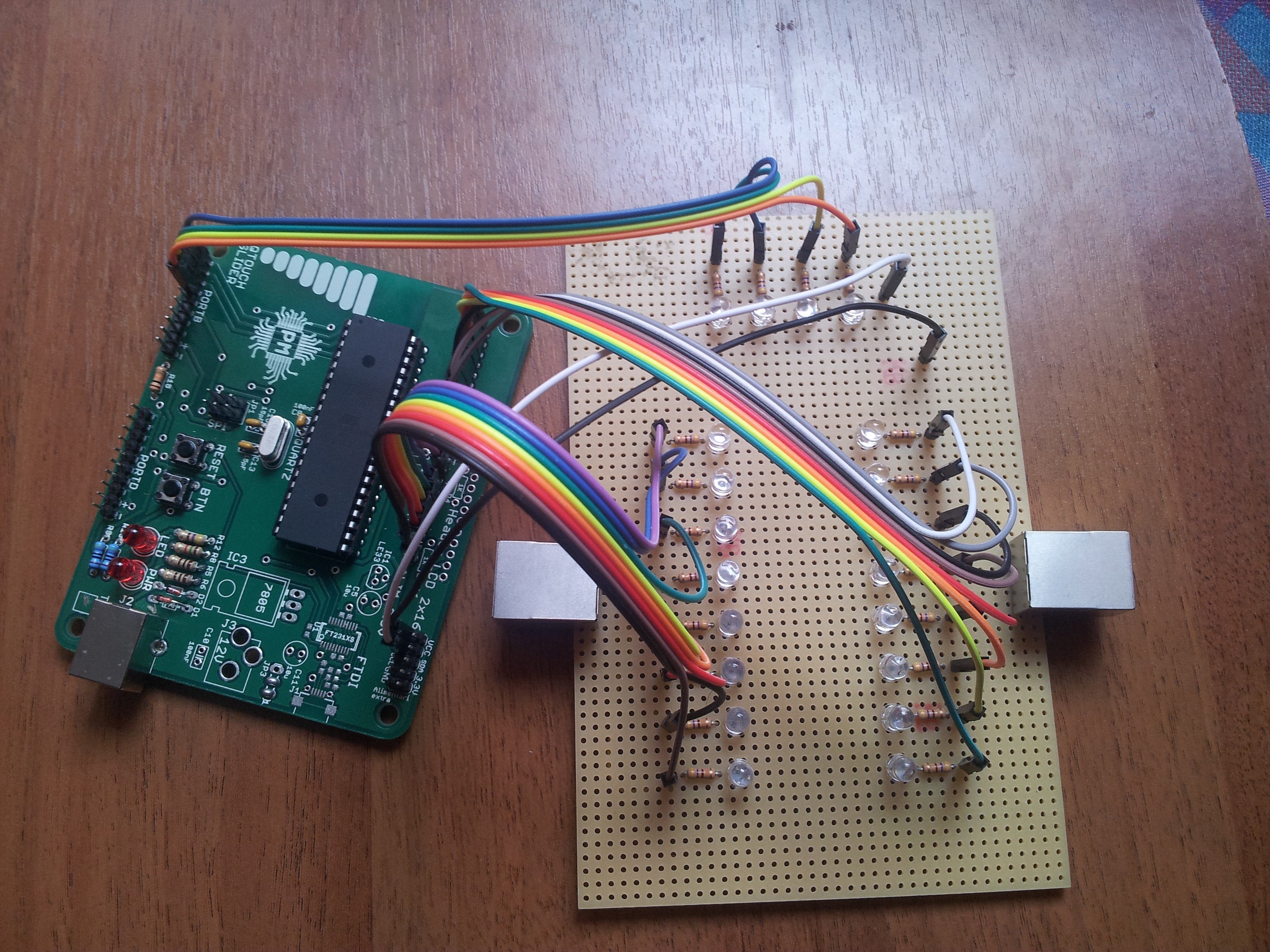

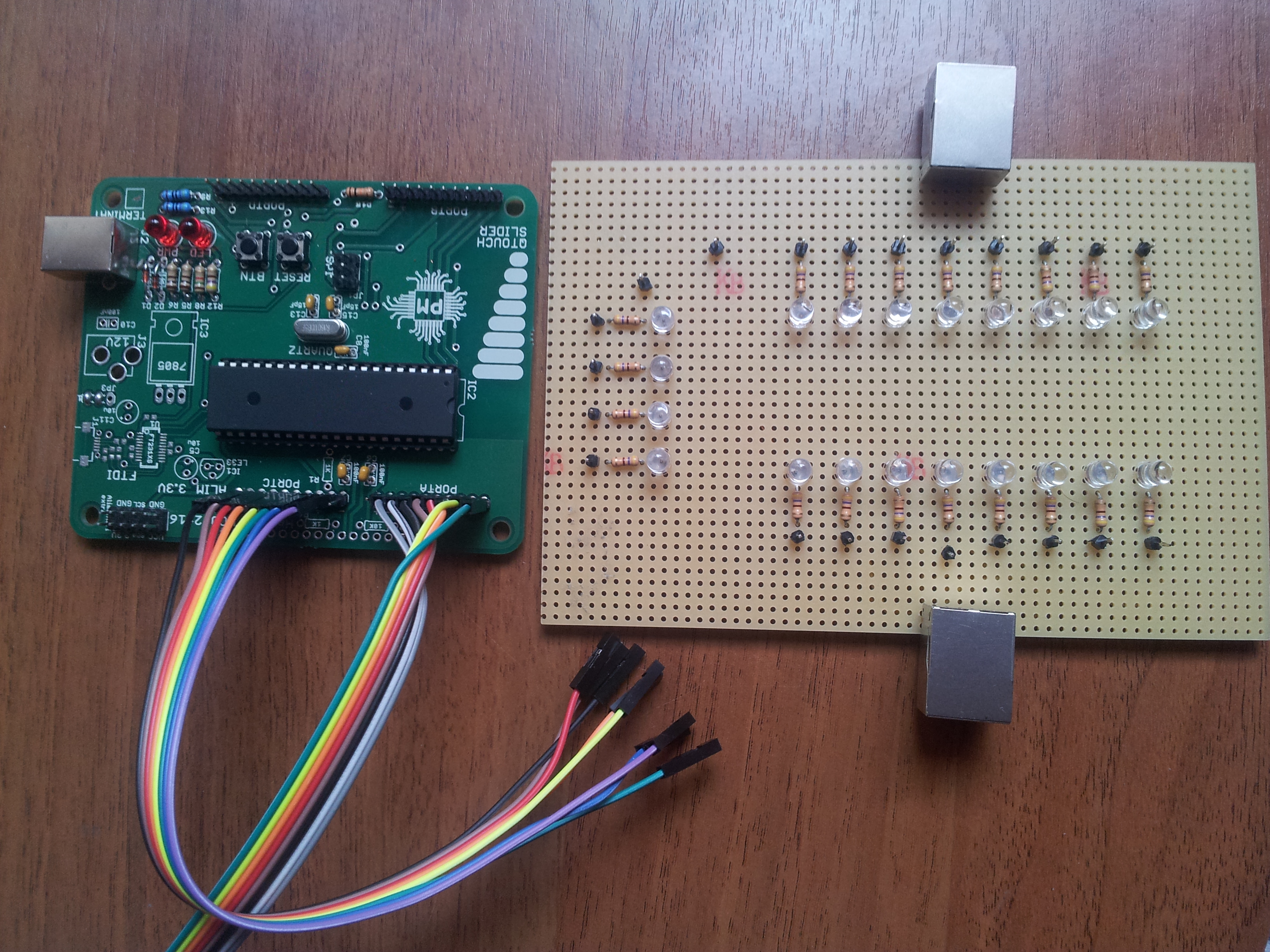

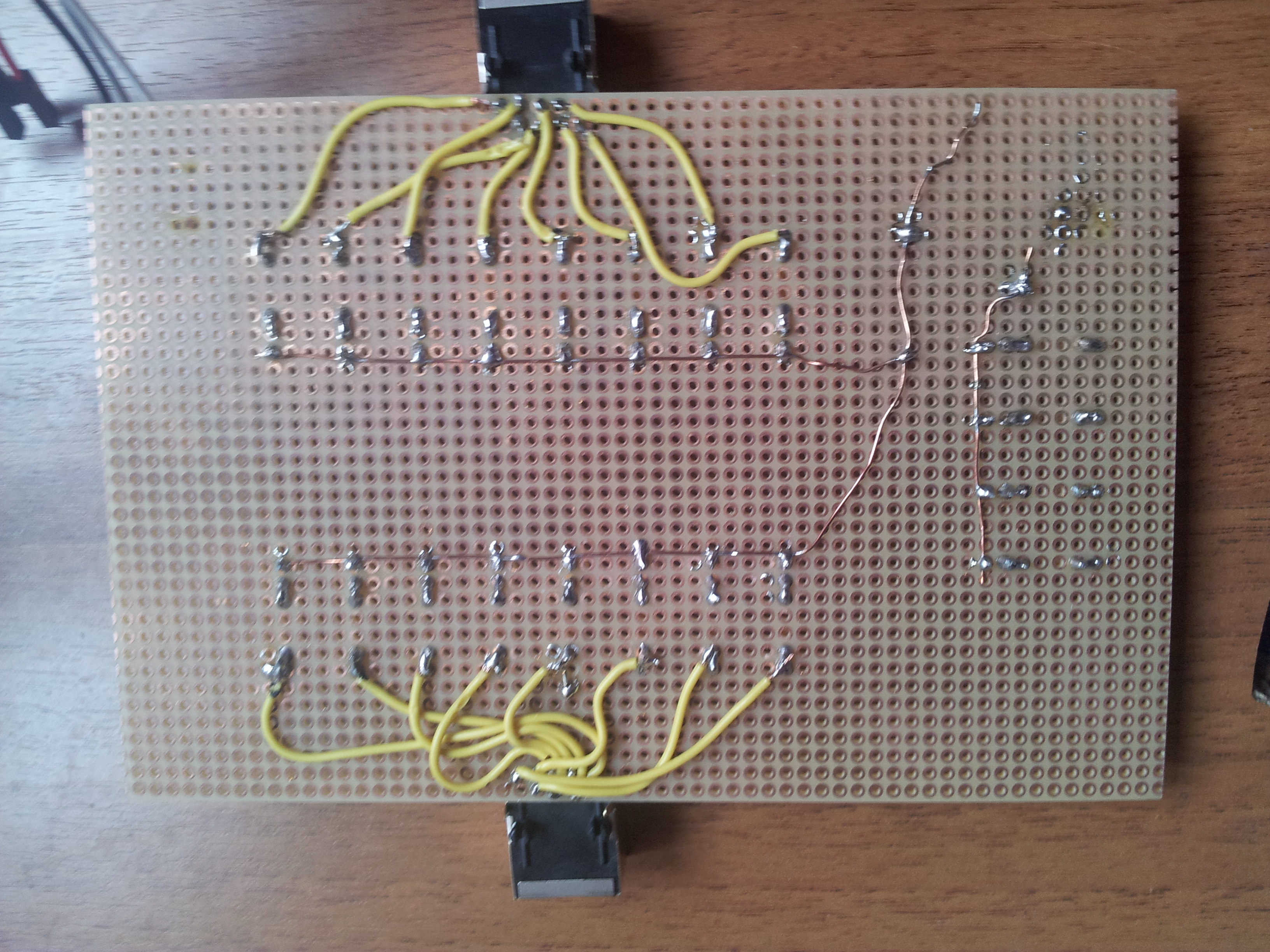

Imaginile de mai jos ilustreaza proiectul final

A fost un proiect interesant, atat din punct de vedere al conexiunilor fizice cat si al implementarii software. Determinarea ordinii corecte a pinilor din conectorul mama RJ45 si mufarea de noi cabluri pentru testare au reprezentat etapele consumatoare de mai mult timp din acest proiect.
Ma bucur ca am reusit sa realizez functionalitatile unui adevarat utp_tester si intentionez sa folosesc acest proiect pentru corectitudinea unor viitoare mufari pentru cablurile utp.

Arhiva surse:

• utp_tester.c(implementarea software)
• Makefile

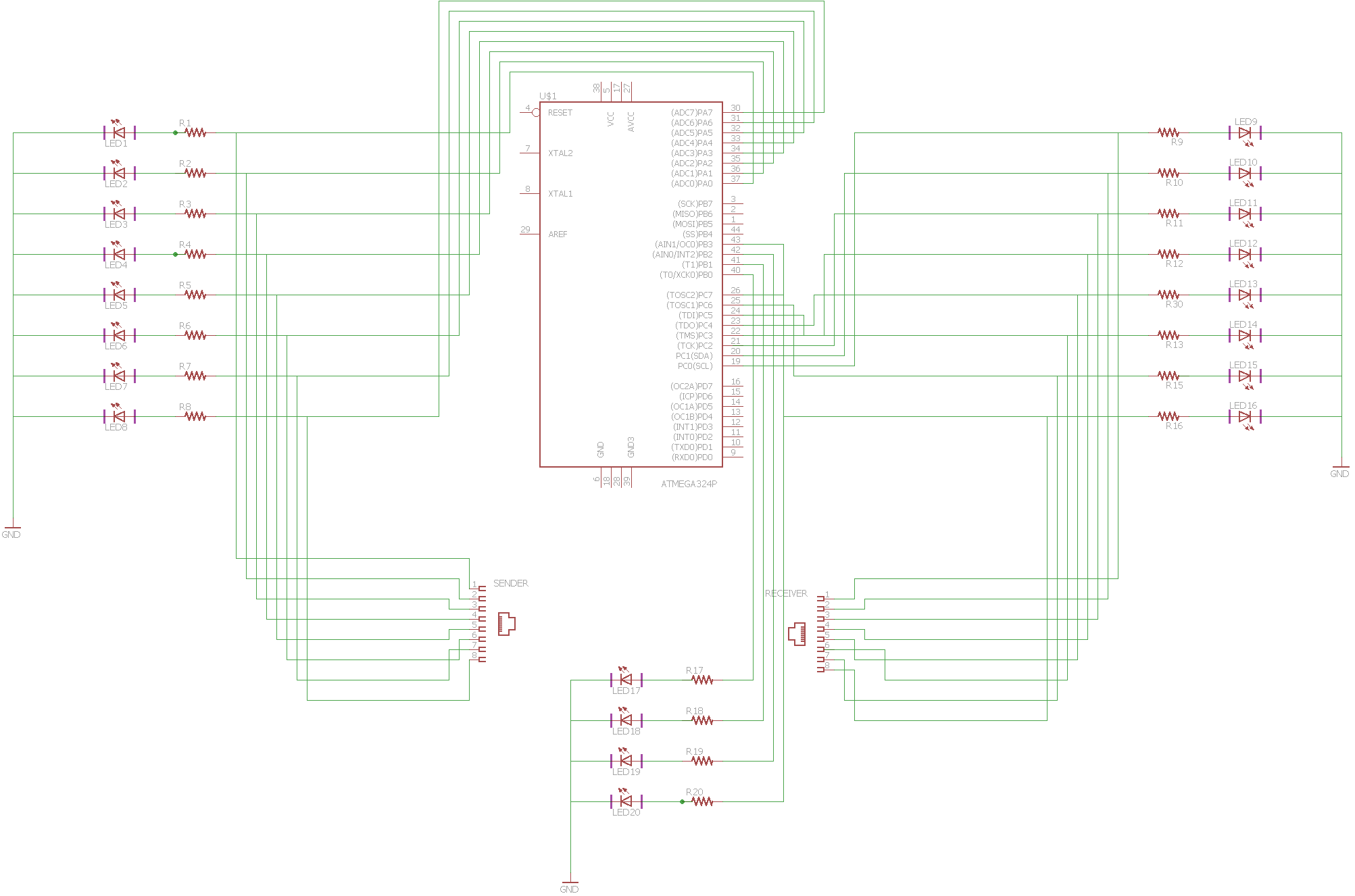

• utp_tester.sch(schema in Eagle)
• README

burticioaia_laura_maria_333cb_utptester.zip

Primele trei saptamani:

• documentare si achizitionare piese necesare
• realizarea schemei proiectului
• lipirea primelor componente pentru verificarea unei functionalitati minimale

Ultimele saptamani:

• lipirea tuturor componentelor pe placuta de baza
• scrierea codului software + debug
• night-before - finalizare completa
