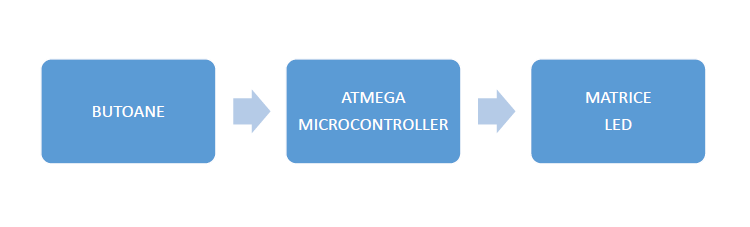

Am ales sa implementez cunoscutul joc Snake. Directia sarpelui o sa poata fi controlata folosind patru butoane ( sus, jos, stanga, dreapta) pentru a acoperi toate posibilitatile. Sarpele va putea sa treaca prin pereti, iar mancarea acestuia va fi generata aleator. De asemenea, dimensiunea sarpelui va creste cu o unitate imediat ce acesta va manca. Butoanele vor trimite comenzi catre microcontroler si astfel se va modifica starea matricii de leduri in functie de comenzile primite.

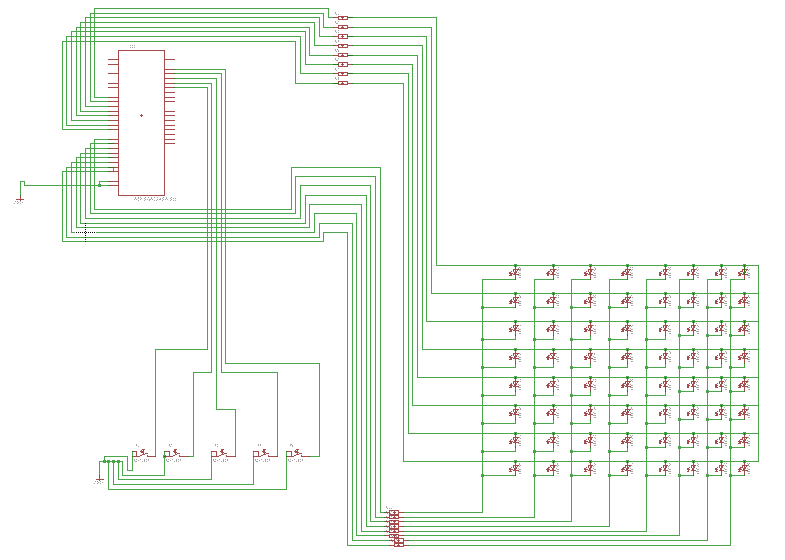

Schema EAGLE :

Componente pentru placa de baza :

• ATMEGA324PA-PU, COD: ATMEGA324PA-PU
• USB-B, COD: USB B-PCB-R
• 16MHZ QMIM016, COD: Q16.000 MHz
• HC-49S 2 DIODE ZENER, COD: BZX55C3V3
• 2 LED-uri EL333, COD: CLL-50221
• K1X10 WSL040, COD: HN1X40
• K2X10, COD: HN2X10
• 2 PUSHBUTTON, COD TS-06E (TS-3)
• Rezistenţe 100R, 470, 1K5, 10K, 1K
• Condensator ceramic 100nF, 15pF
• Soclu DIP40 dil40emf, COD: LC40
• Jumper

Alte componente specifice proiectului :

• Matrice de leduri 8×8
• 5 PushButtons , COD: TS-06E(TS-3)
• Fire de legatura de tip mama-mama

Descrierea codului aplicaţiei (firmware):

• WinAVR
• Programmer's Notepad
• bootloaderHID
• Eagle 7.5.0

Implementare:


 * Configuratia matricii de leduri este pastrata intr-o matrice de 8 linii si 8 coloane.Semnificatia fiecarui led din matrice este : 0-stins , 1-aprins
 * Corespondenta dintre matricea din cod si matricea de leduri se realizeaza cu ajutorul functiei draw_matrix().
 * Jocul se desfasoara conform regulilor jocului Snake , hrana generandu-se aleator cu ajutorul functiei gen_food() , iar lungimea sarpelui se mareste cu o unitate de fiecare data cand acesta mananca hrana.

A fost un proiect destul de interesant , care a necesitat foarte multa atentie si calm. Am avut ceva probleme cu matricea, dar cu ajutorul laborantilor si al multimetrului am reusit sa o rezolv. Ca si concluzie , m-a atras faptul ca pot implementa de la 0 un joc atat de cunoscut si jucat in copilarie. Rezultatul a fost unul pe masura si tot efortul nu a fost in zadar.

Sursa C, Makefile , Schema Eagle - mihai.zip
