Denisa-Patricia CONSTANTINESCU -LED CUBE

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Proiectul consta in implementarea unor animatii proiectate pe 64 de led-uri rosii, aranjate sub forma de cub. Scopul final al proiectului este realizarea unor animatii.

Descriere generală

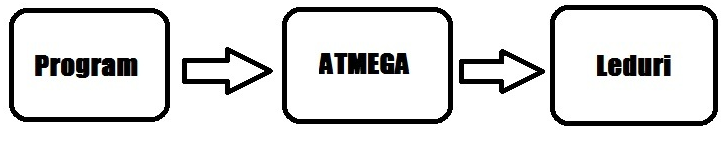

64 LED-uri cu diametrul de 5 mm; 16 rezistente 222 ohmi; 4 rezistente 2k2 ohmi; 4 tranzistoare BC337 NPN; placuta de testare; benzi conectoare; placuta de baza; fire. Schema bloc

Hardware Design

Lista de piese:

  • 64 LED-uri cu diametrul de 5 mm;
  • placuta de testare;
  • benzi conectoare;
  • placuta de baza;
  • fire;
  • 16 rezistente 222 ohmi;
  • 4 rezistente 2k2 ohmi;
  • 4 tranzistoare BC337 NPN;

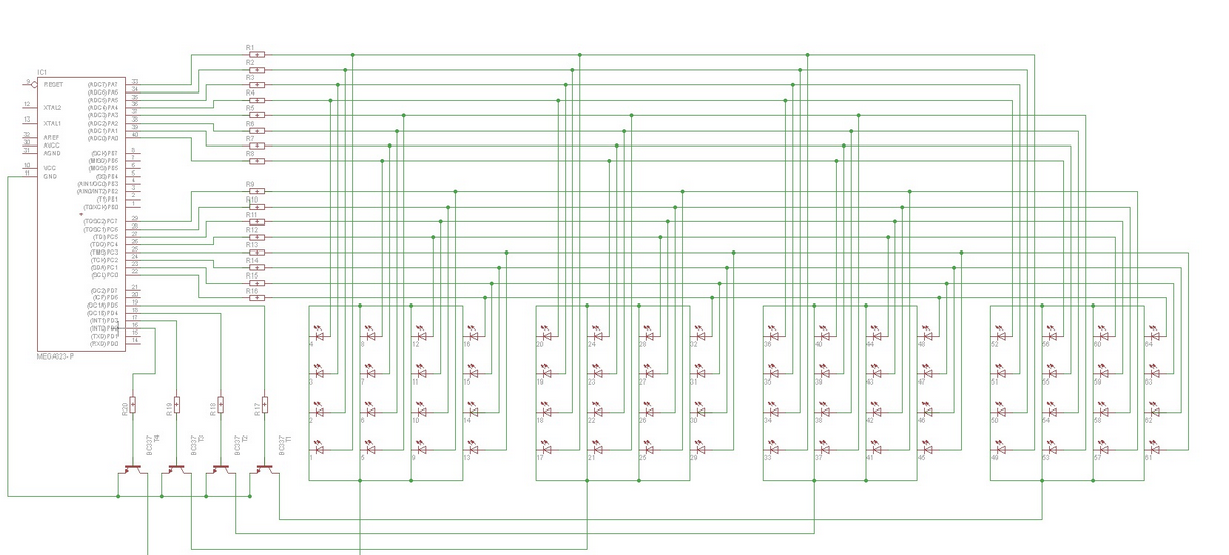

Schema electrica:

Mod de realizare:

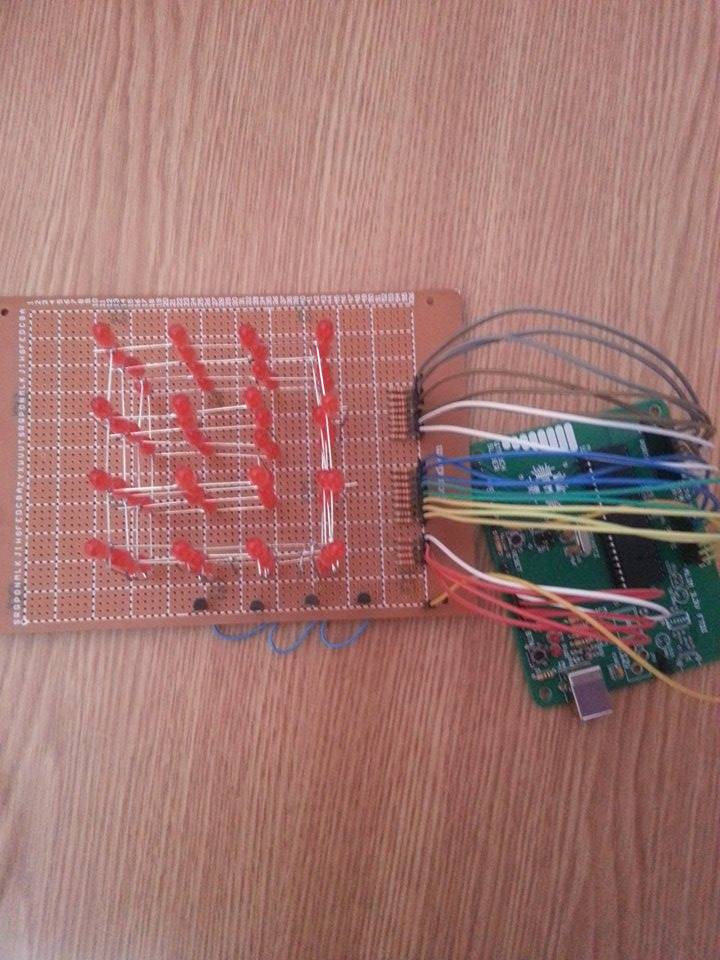

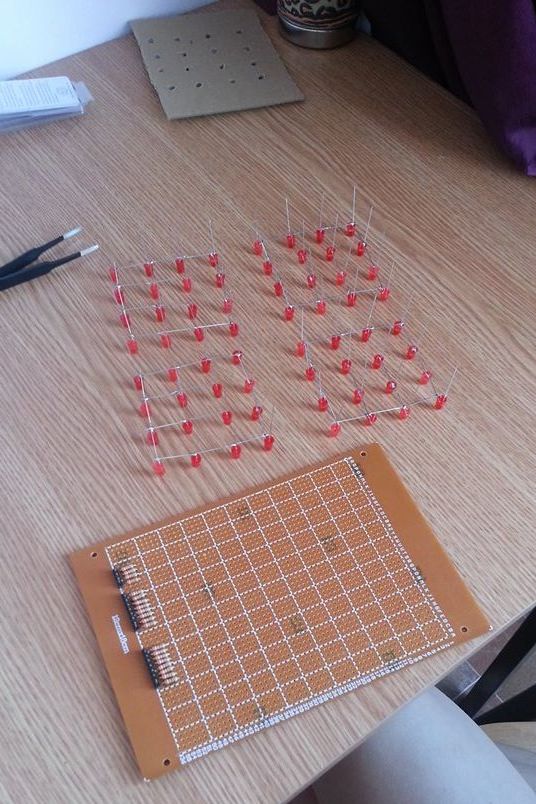

Am utilizat o matrita din carton in care am pus LED-urile, apoi le-am lipit: anodurile le-am lipit pe verticala, si catodurile pe orizontala. Lipirea pe verticala a nivelelor intre ele mi s-a parut destul de dificila.

Dupa ce am lipit toate cele 64 de LED-uri am lipit pe placuta 16 rezistente de 220Ω (pentru fiecare LED de pe un nivel) si le-am conectat la anod-uri si la pini. Am lipit apoi 4 rezistente in baza a 4 tranzistori BC337, care i-am folosit pe post de switch pentru a putea alege cate un singur nivel sau mai multe.

Software Design

Mediu de dezvoltare: WinAVR. Am implementat mai multe animatii care urmeaza una dupa cealalta la un anumit interval de timp.

Rezultate Obţinute

Rezultatele obtinute in urma acestui proiect au fost conform asteptarilor mele.

Concluzii

In concluzie, fost o experienta frumoasa realizarea acestui cub de leduri. Cu aceasta ocazie, am invatat cum se construieste un proiect hardware complet si care ar trebui sa fie funcitonalitatile acestuia.

Download

Bibliografie/Resurse
