Andrei-Costin LICĂ - Nume proiect

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Scopul proiectului este realizare unui tester pentru cabluri UTP, care va determina si tipul cablului.

Descriere generală

Hardware Design

Componente

Nume componenta Cantitate
Bareta de pini 2
Cabluri mama-mama 33
Conector mama RJ-45 2
Cablu pentru contacte32
LCD 16×2 1
Placa test 1
LED 16

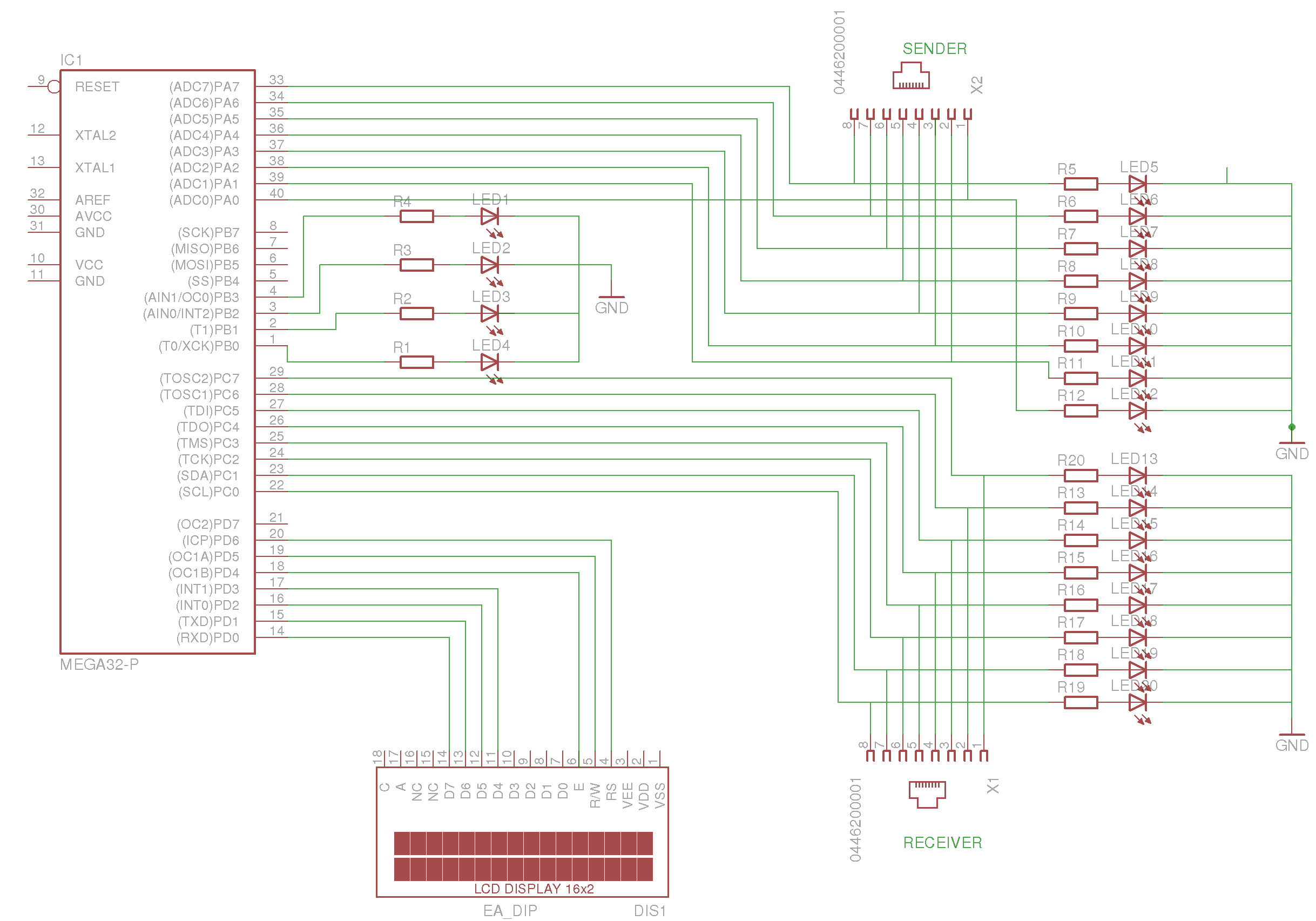

Schema electrica

Software Design

  • mediu de dezvoltare: Programmers Notepad (WinAVR)
  • librării şi surse 3rd-party: modul LCD pus la dispozitie din laboratoare
  • bootloader: HIDBootFlash v1.0

Rezultate Obţinute

Din pacate nu am reusit sa fac LCD-ul sa functioneze (nu stiu de ce). Din acest motiv nu pot testa nici corespunzator functionalitatea, insa sunt sigur ca implementarea software este in regula. Tester-ul verifica perechile si se opreste in momentul in care nu primeste semnalul pe intrare.

Download

Arhiva cu codul sursa al tester-ului: utp_tester_lica_andrei_costin.zip
