Cristina-Andreea MIU - Masinuta B

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Proiectul consta intr-o masinuta controlata prin Bluetooth cu ajutorul unui dispozitiv ce utilizeaza ca sistem de operare Android.

Descriere generală

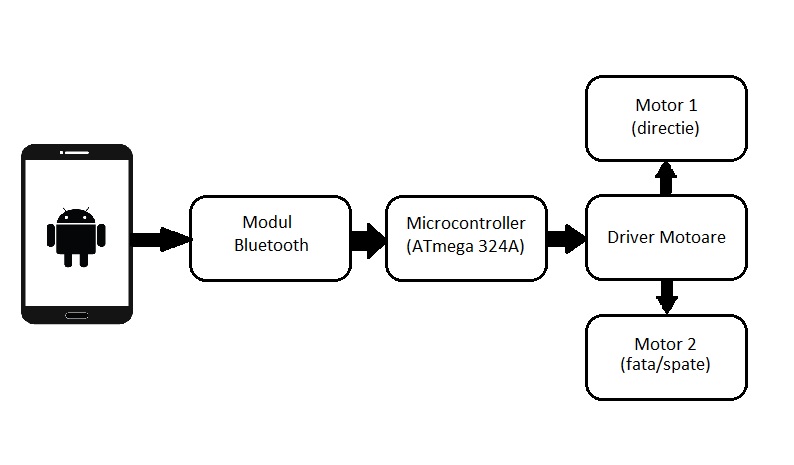

Schema Bloc

Hardware Design

Lista componente masinuta

Puntea H

Pentru a construi puntea H am folosit urmatoarele componente:

  • 1 x placa test 13×26 gauri
  • 2 x bloc terminal PCB/ 3 conectori
  • 1 x bareta 1×8 pini mama
  • 1 x L298N (driver motoare)
  • 8 x diode 1N4007
  • 2 x condensator 100nF
  • 2 x rezistente 0,5Ohm x 2W

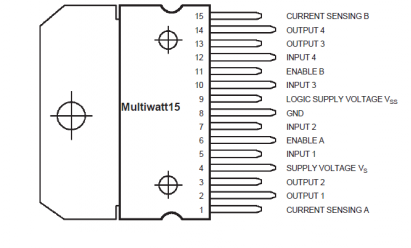

Modul driver L298n

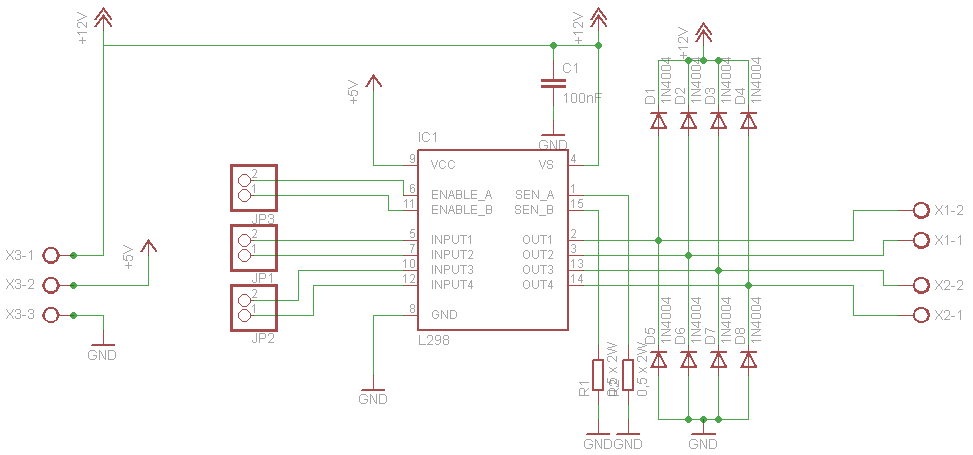

Schema electrica punte H

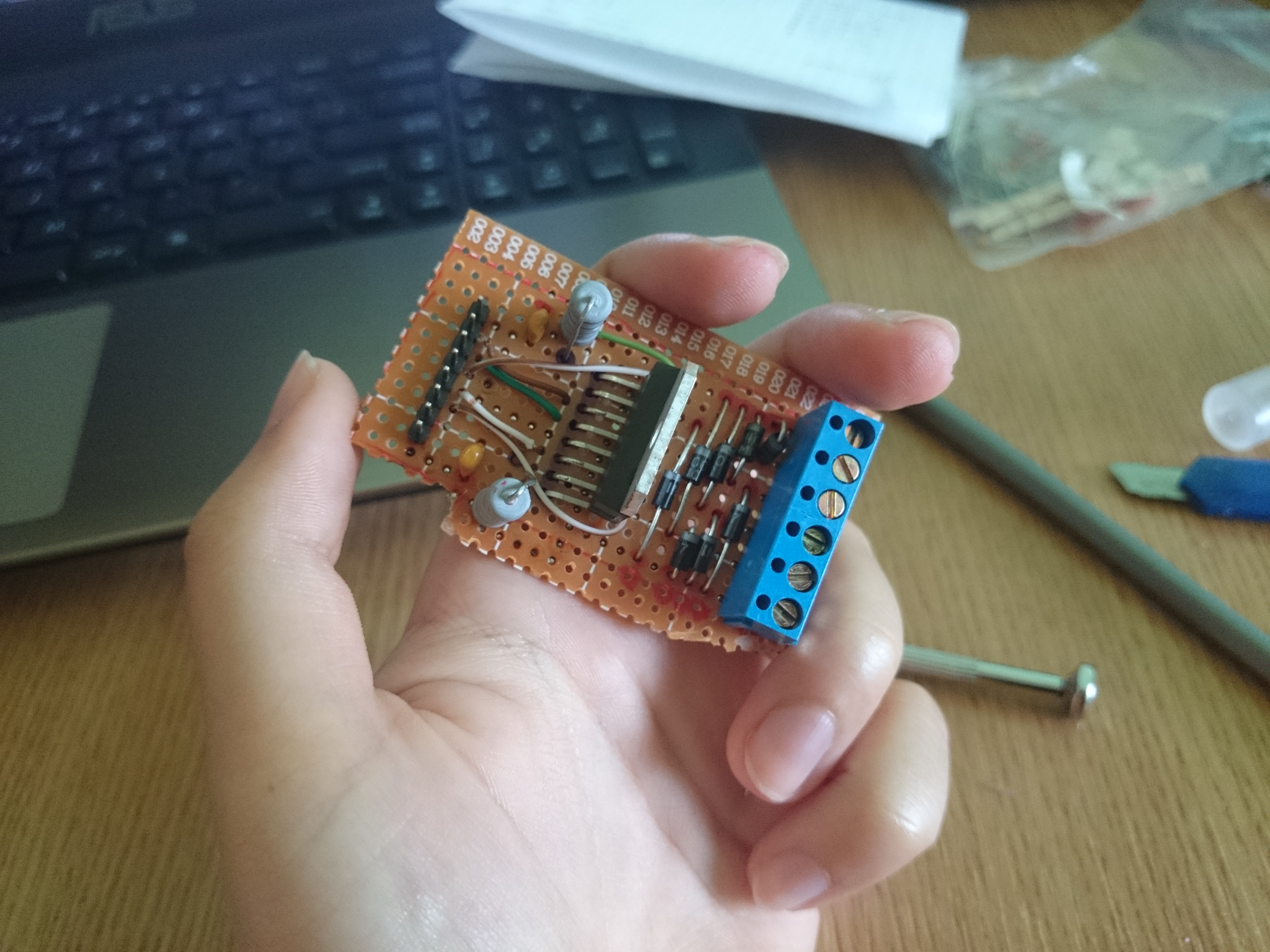

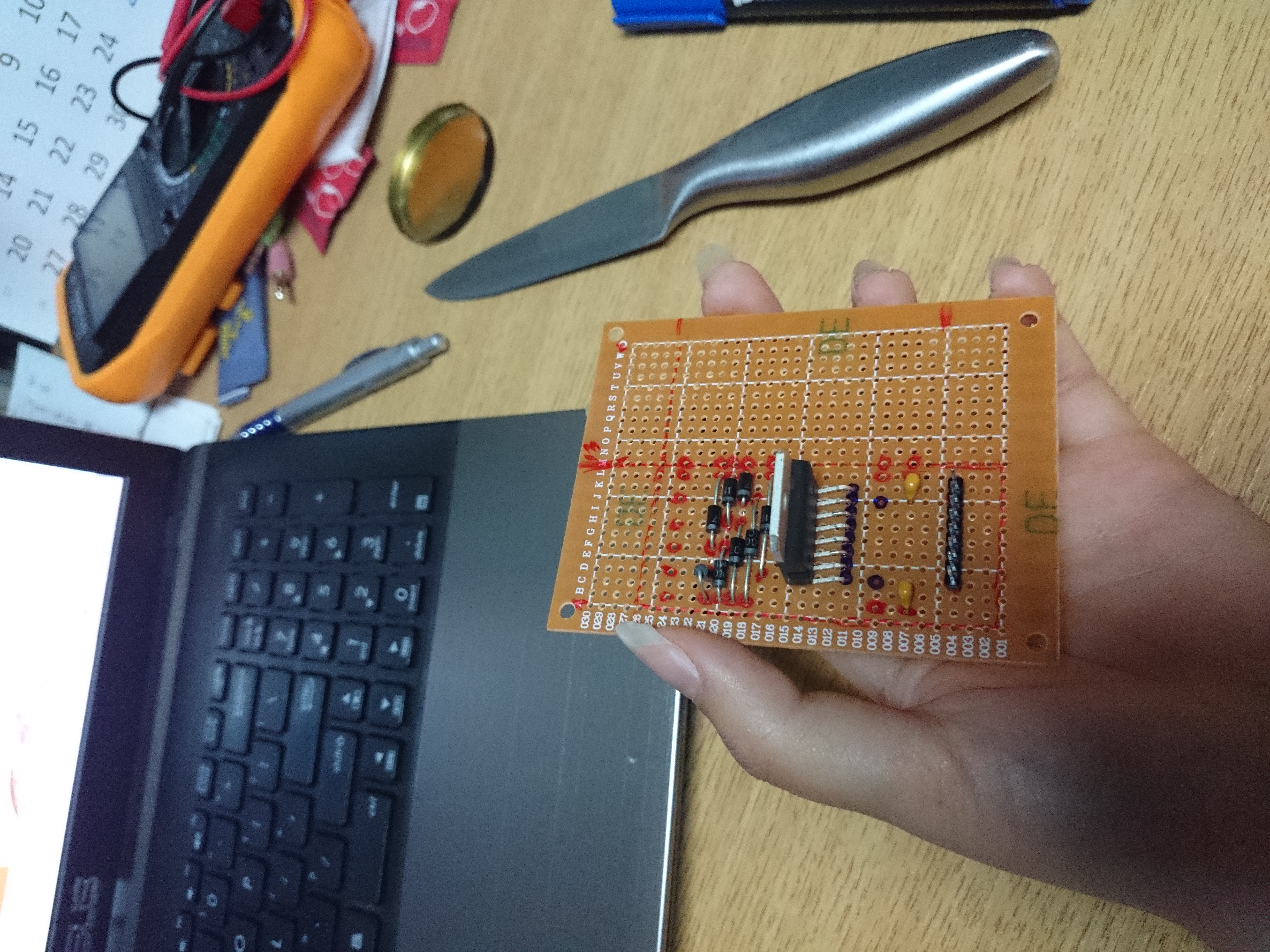

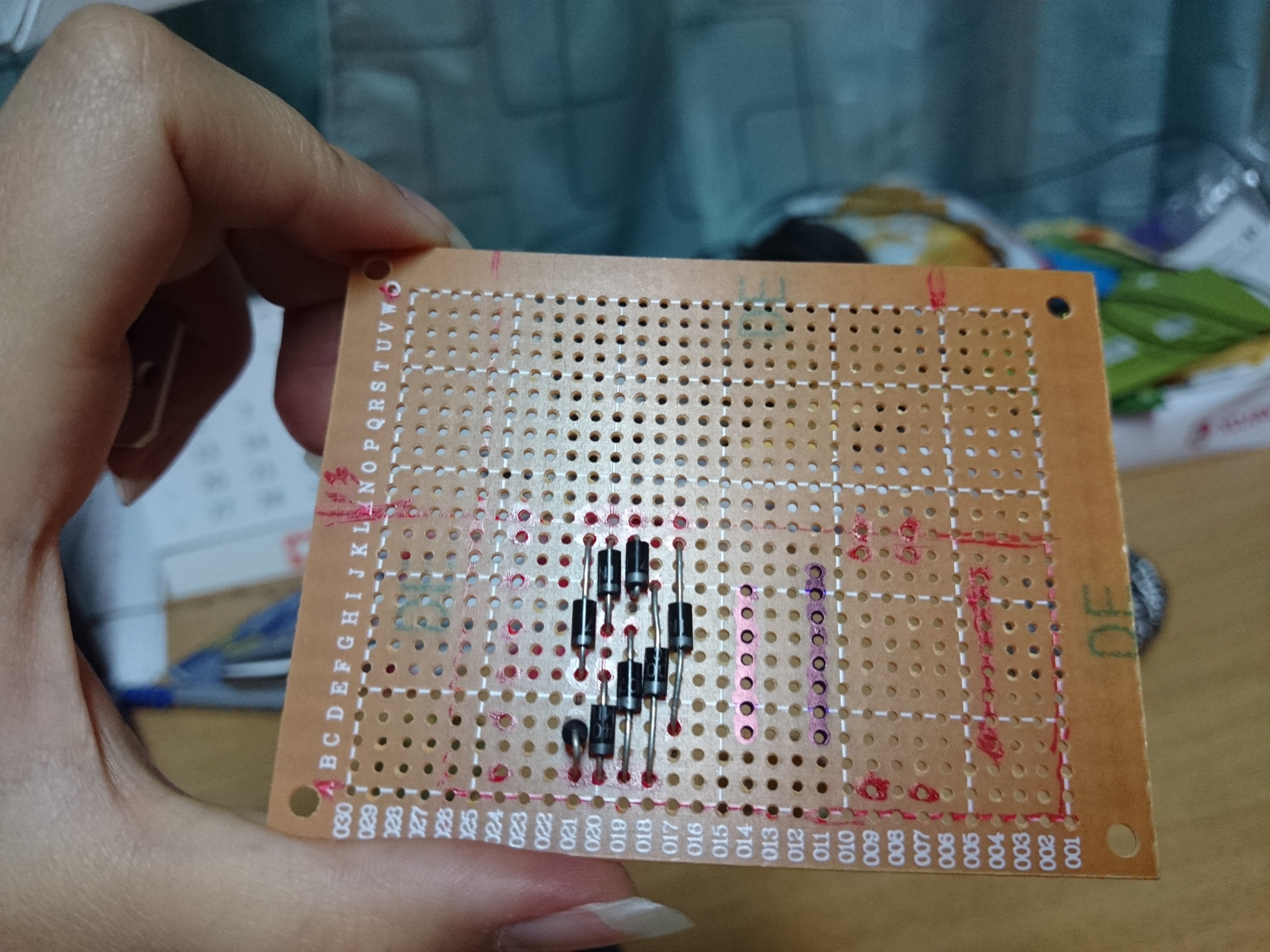

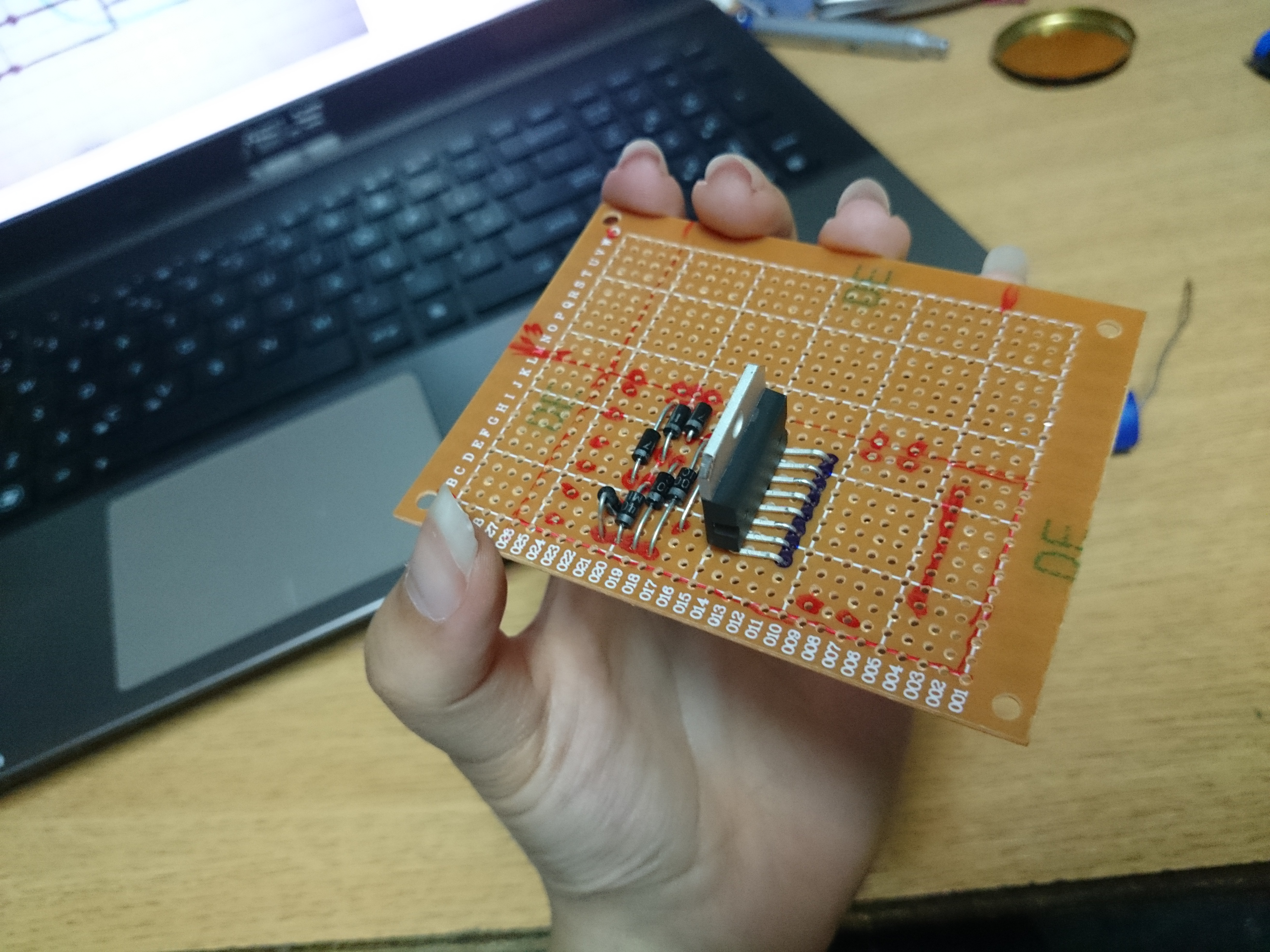

Imagini constructie punte H

driver1_masib.jpg driver2_masib.jpg driver3_masib.jpg driver4_masib.jpg driver5_masib.jpg

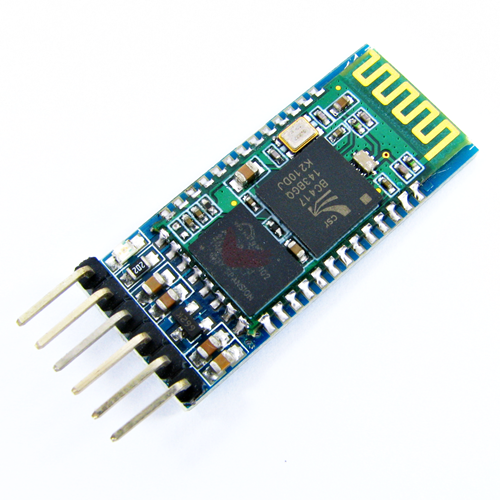

Modul bluetooth HC-05

Modulul bluetooth este montat pe un shield ce contine o sursa liniara de alimentare ce suporta 3.6V - 6V.

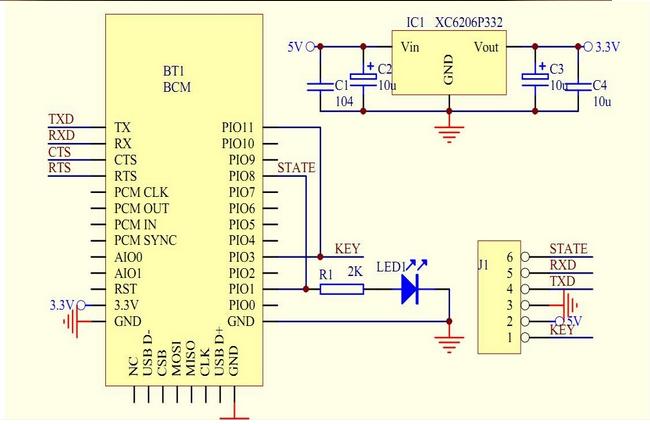

Schema electrica HC-05/ shield

Alte componente

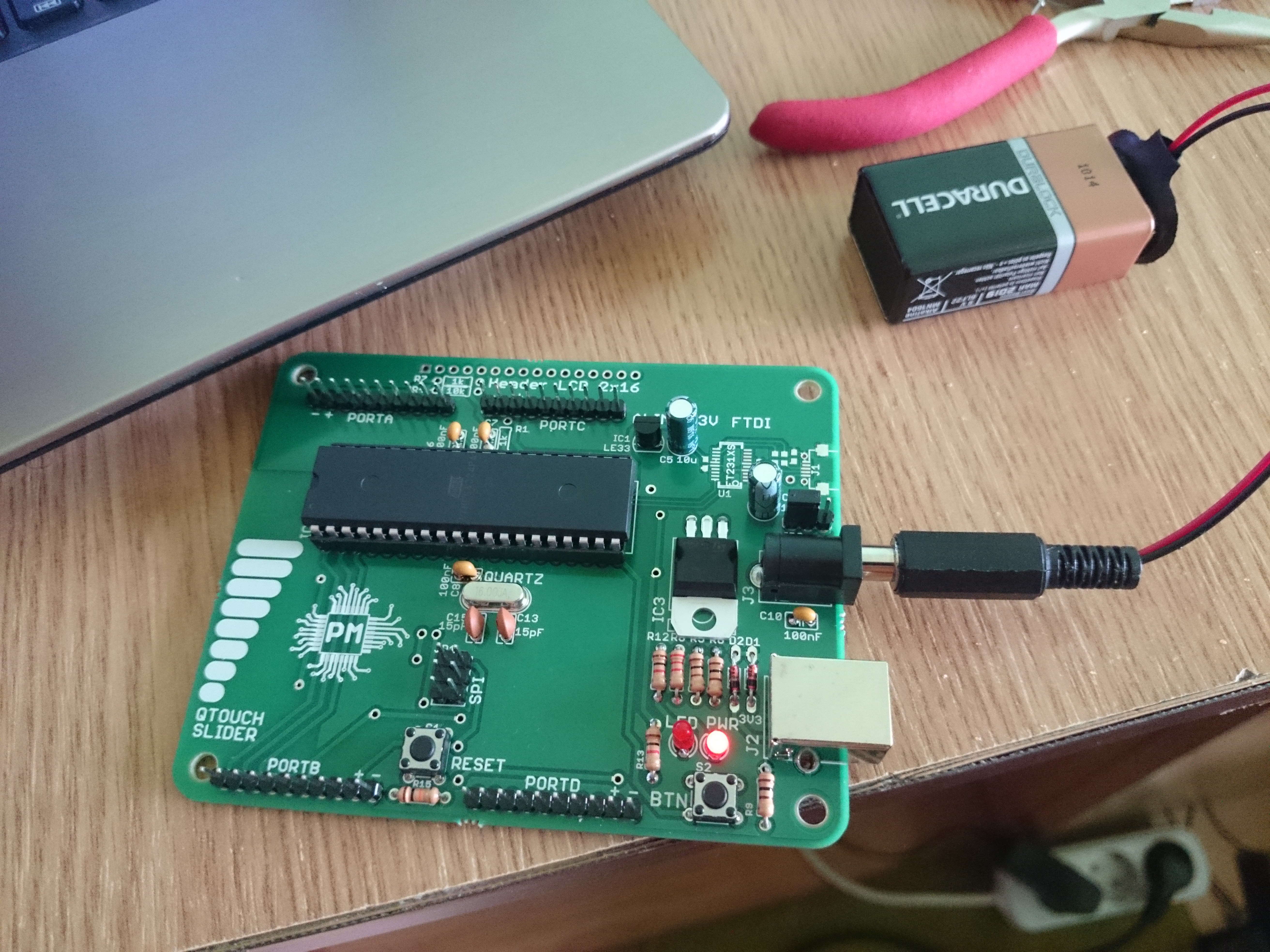

  • placuta proiect PM
  • sasiu cu doua motoare (directie si viteza)
  • 1 x regulator de tensiune LM7805 (5V)
  • 2 x condensator electrolitic 100uF
  • 1 x condensator 100nF
  • 1 x regulator de tensiune LE33 (3V3)
  • fire de legatura mama-mama
  • 1 x baterie 9V
  • 4 x baterie 1V5


Software Design

Mediu de dezvoltare

Partea de software se imparte in doua categorii:

  • codul scris in C si incarcat pe microcontroller
    • Editor: Programmer's Notepad
    • Compilator: WinAVR

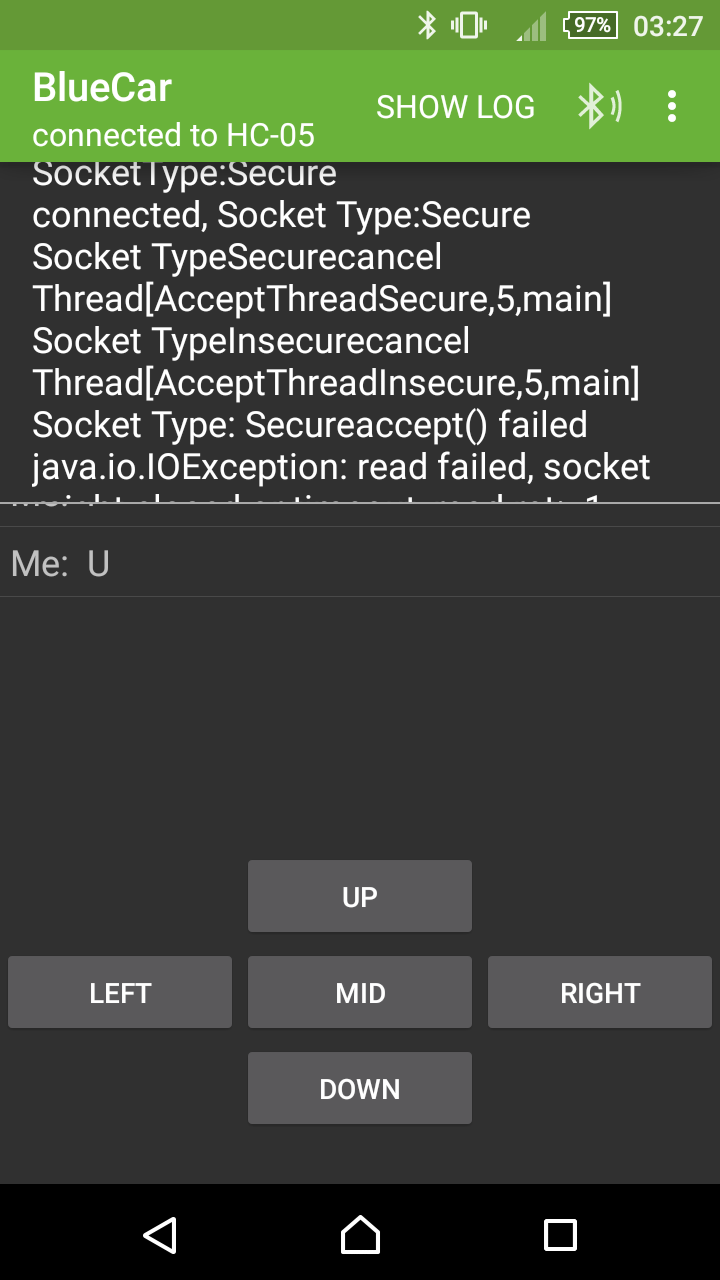

  • aplicatia Android pentru comunicarea dintre un dispozitiv mobil si microcontroller-ul de pe masinuta
    • Aceasta aplicatie a fost dezvoltata in Android Studio

Rezultate Obţinute

Masinuta primeste comenzile stanga, dreapta, inainte, inapoi prin intermediul modulului bluetooth si se deplaseaza.

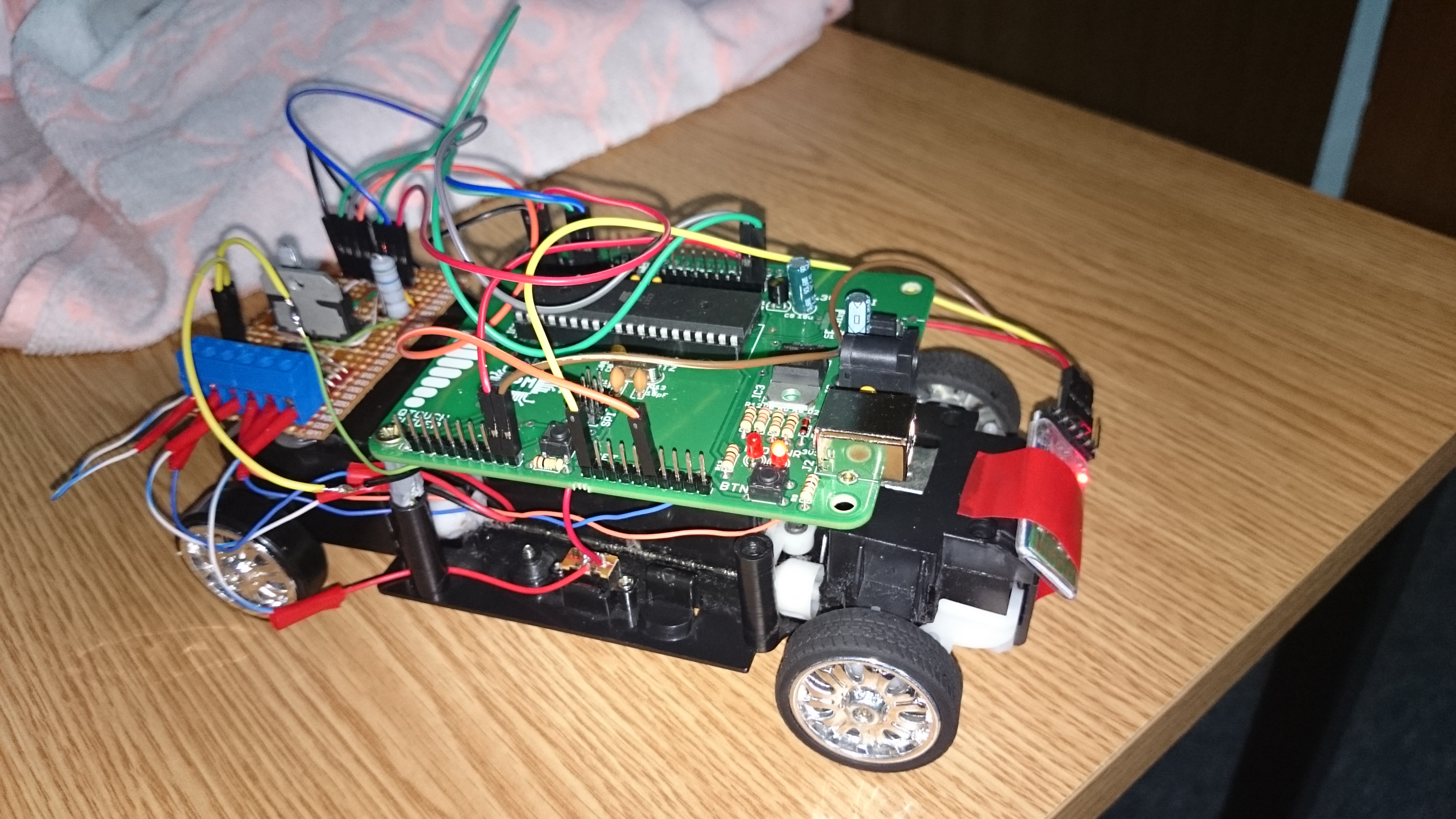

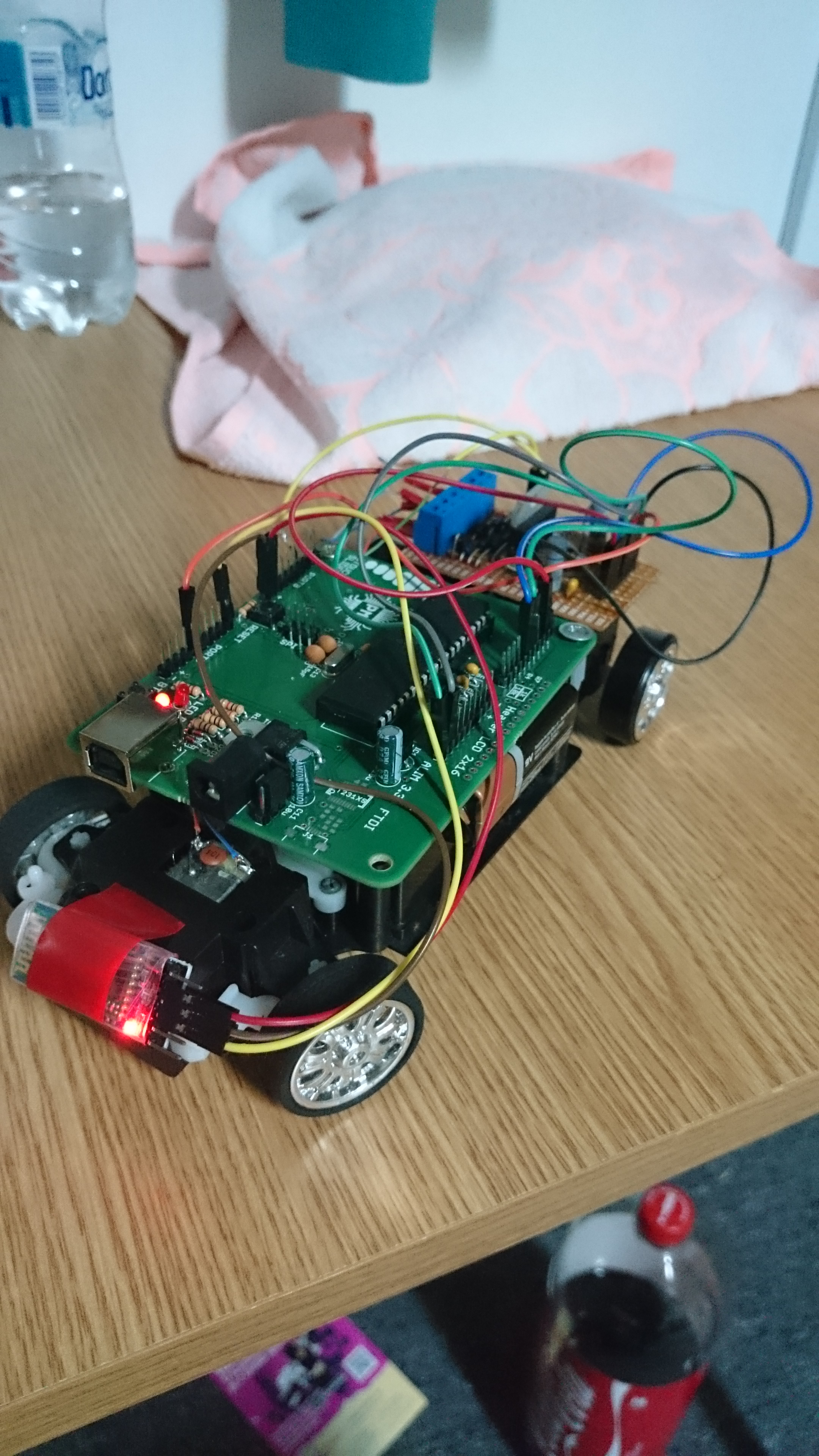

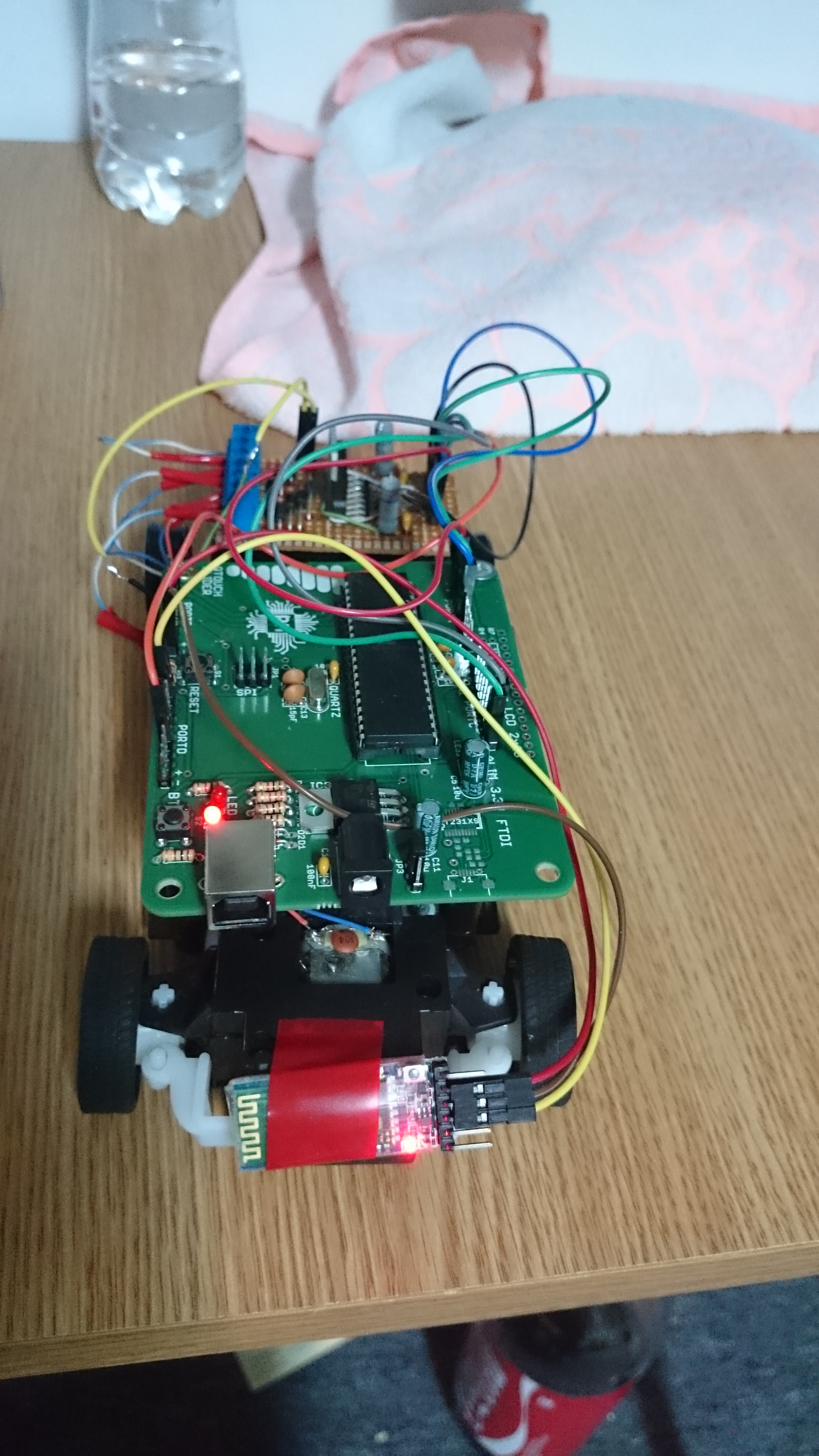

Cateva imagini cu stadiul final al proiectului


Concluzii

Mi-a placut foarte mult acest proiect deoarece pentru prima data in facultate am realizat ceva hardware.

Download

Programul incarcat pe microcontroller: Masinuta B

Aplicatia Android: Blue Car

Bibliografie/Resurse

Resurse hardware

Resurse software
