Autorul poate fi contactat la adresa: Login pentru adresa

LampAlarm este un dispozitiv de iluminare, ce poate fi utilizat si ca un obiect decorativ si de asemenea ca alarma. Aceasta se aprinde la o anumita ora, seara si se stinge dimineata. De asemenea, cand se stinge va porni si alarma. Cat timp este aprinsa, lampa isi va schimba culoarea la un interval de timp, parcurgand astfel cateva culori.

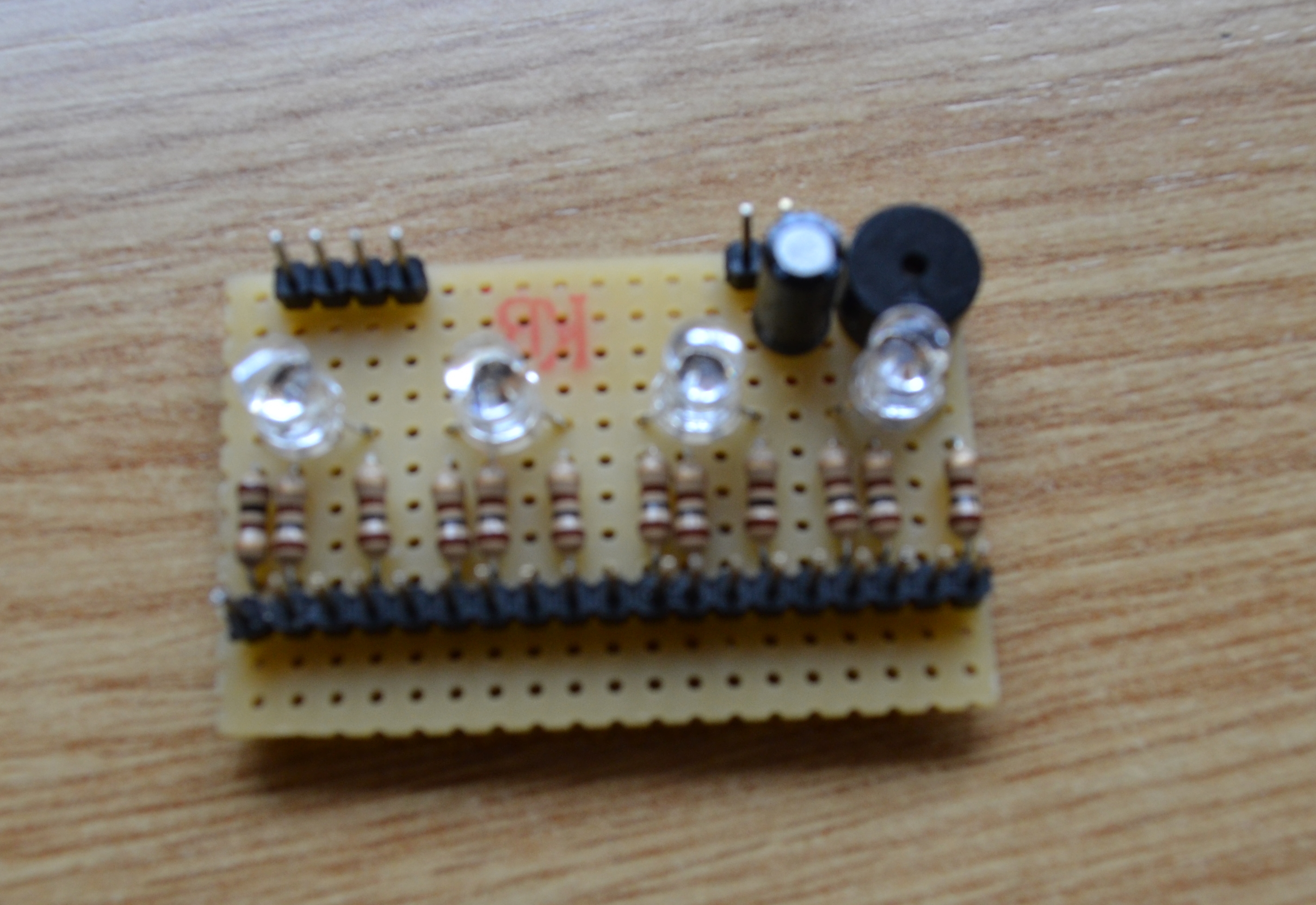

Lista piese:

• 4 LED-uri RGB (common cathode)
• 12 rezistente 100ohm
• difuzor
• capacitate (100uF)
• bareta pini
• fire de legatura mama-mama

Schema electrica:

Descrierea codului aplicaţiei:

• mediu de dezvoltare AVR Studio
• pentru a programa microcontroller-ul am folosit WinAvr.
• Am pornit de la codul din laboratorul 3 pentru a reusi sa redau melodia (mai tarziu, am schimbat-o cu alta gasita pe internet) si pentru a reusi sa schimb culorile LED-urilor. De asemenea am folosit si laboratorul 4 pentru a stii cand sa pornesc si cand sa opresc luminile. (Am folositceasul.)

A fost un proiect interesant care necesita multa atentie. Cea mai mare problema pe care am intampinat-o a fost sa schimb culorile LED-urilor. Avand catod comun m-am incurcat putin prin + -uri si - -uri, dar am reusit sa le schimb intr-un final. Ma bucur ca si “alarma” incepe sa sune cand se stinge lumina.

• Cod sursa — lampalarm.zip
• Video — pI_c3ALkhnE

• 20 aprilie - 27 aprilie - cumparare componente
• 28 aprilie - 5 mai - realizarea placutei de baza
• 5 mai - 15 mai - realizarea placutei auxiliare
• 15 mai - 17 mai - implementare
• 17 mai - 28 mai - programarea placutei, finalizare
