Autorul poate fi contactat la adresa: Login pentru adresa

Ce face: Proiectul meu este un sistem de acces pe baza de carduri RFID.El scaneaza cardul, verifica daca acesta se afla in baza de date si daca se afla, afiseaza pe display si deschide un releu care poate sa actioneze o bariera de exemplu.Daca nu se afla in baza de date va afisa de asemenea un mesaj pe display si va scoate un sunet strident cu ajutorul unui buzzer.
Scopul: Scopul proiectului este de a usura accesul, metoda cu carduri RFID fiind una din cele mai rapide metode de acces.
Idee: Ideea a fost de a face ceva ce nu s-a mai facut pana acum ca si proiect la PM dar care sa aiba si o parte utila.
Utilitate: Proiectul este foarte util deoarece micsoareaza foarte mult timpul de acces intr-o cladire sau intr-un garaj de exemplu.

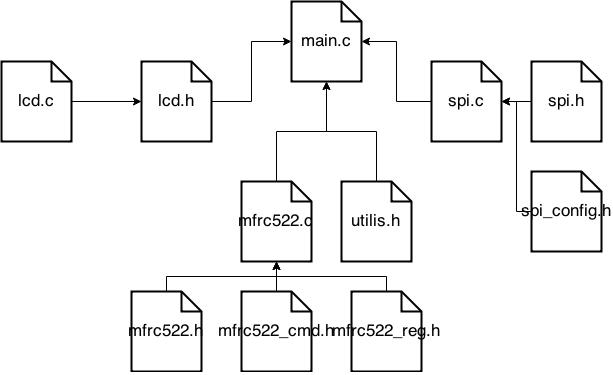

In stanga este schema hardware iar in dreapata schema software.

Lista Piese:
-display 16×2
-cititor carduri RFID MFRC522
-buzzer
-releu
-fire de conexiune

Ca si mediu de dezvoltare am folosit ATMEL Studio iar ca si librarii am folosit o librarie pentru conexiunea SPI pe care am modificat-o si adaptat-o astfel incat sa functioneze corect pentru cititorul meu de carduri (RFID -RC522).
Pentru a fi mult mai dinamic initial am vrut sa fac niste functii cu care sa se poata adauga sau sterge carduri in mod dinamic(fara a fi nevoie sa se umble la cod) dar dupa ce le-am implementat nu am mai avut timp sa le si optimizez si am renuntat (“se pot vedea comentate in cod”).

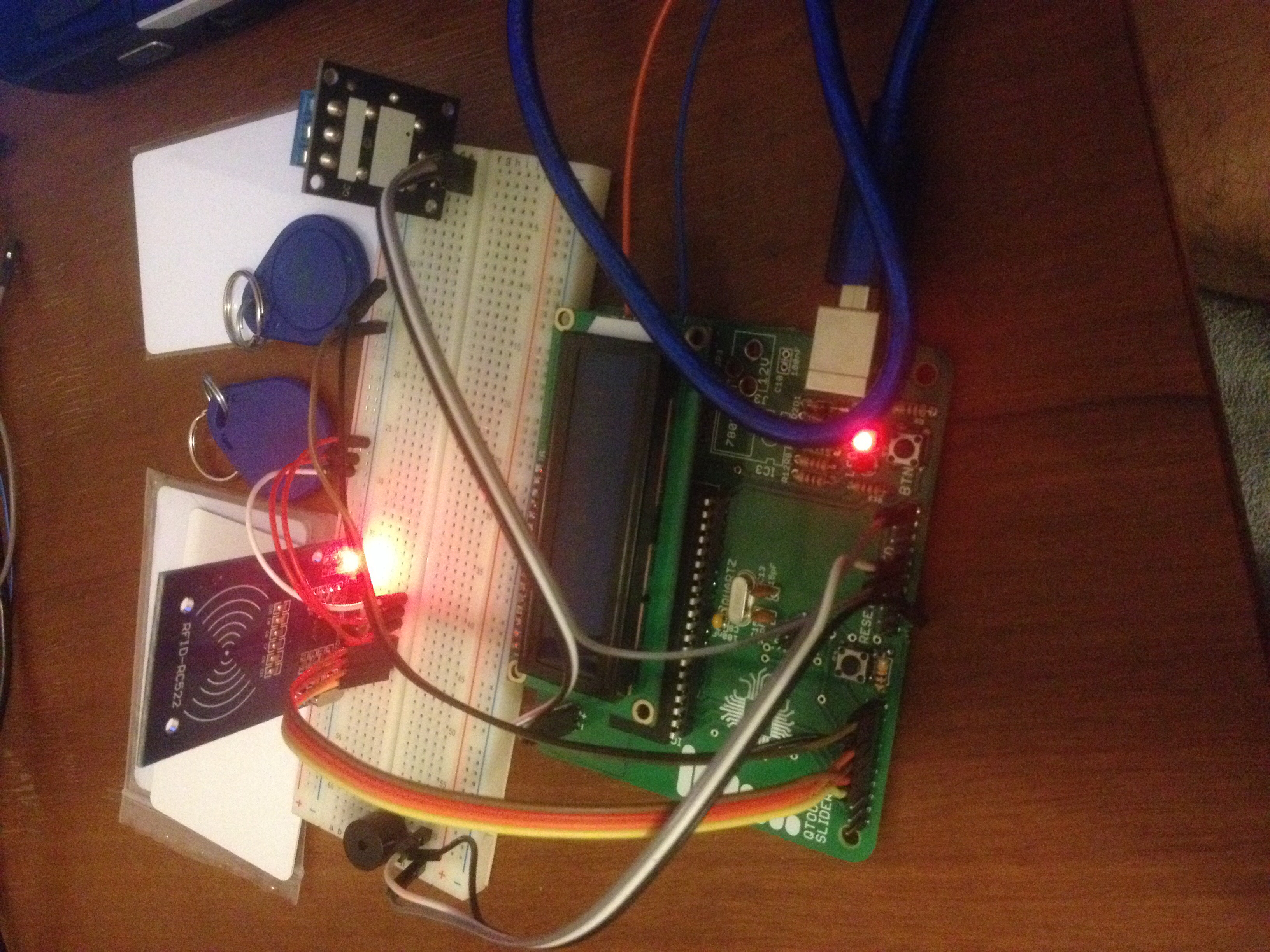

Rezultatele obtinute au fost cele asteptate si proiectate initial.Am atasat o fotografie din etapa de testare a proiectului.

A fost un proiect foarte interesant din care am invatat foarte multe lucruri si la care am intalnit foarte multe dificultati.
Cea mai mare dificultate a fost conecatarea atat hardware cat si software a cititorului si a display-ului.

lutan_adrian_mirel_332cb.rar

Datasheet MFRC522: MFRC522.pdf
