Proiectul constă în realizarea unui cub de LED-uri care se aprind în ritmul muzicii. Am ales acest proiect pentru că mi se pare interesant și distractiv, și pentru că mi-ar plăcea să pot să fac ledurile să “danseze” pe muzică.

Componentele folosite sunt:

• cub de 64 leduri dispuse 4x4x4
• difuzor
• microcontroller ATmega324PA
• interfață de programare scrisă în C

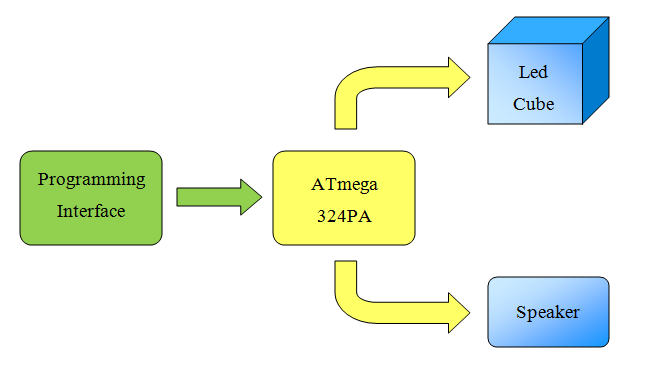

Microcontrollerul este conectat direct la cubul de leduri și la difuzor. Cu ajutorul interfeței de programare controlez microcontrollerul care îmi intermediază accesul la celelalte componente, pentru a putea realiza funcționalitatea dorită.

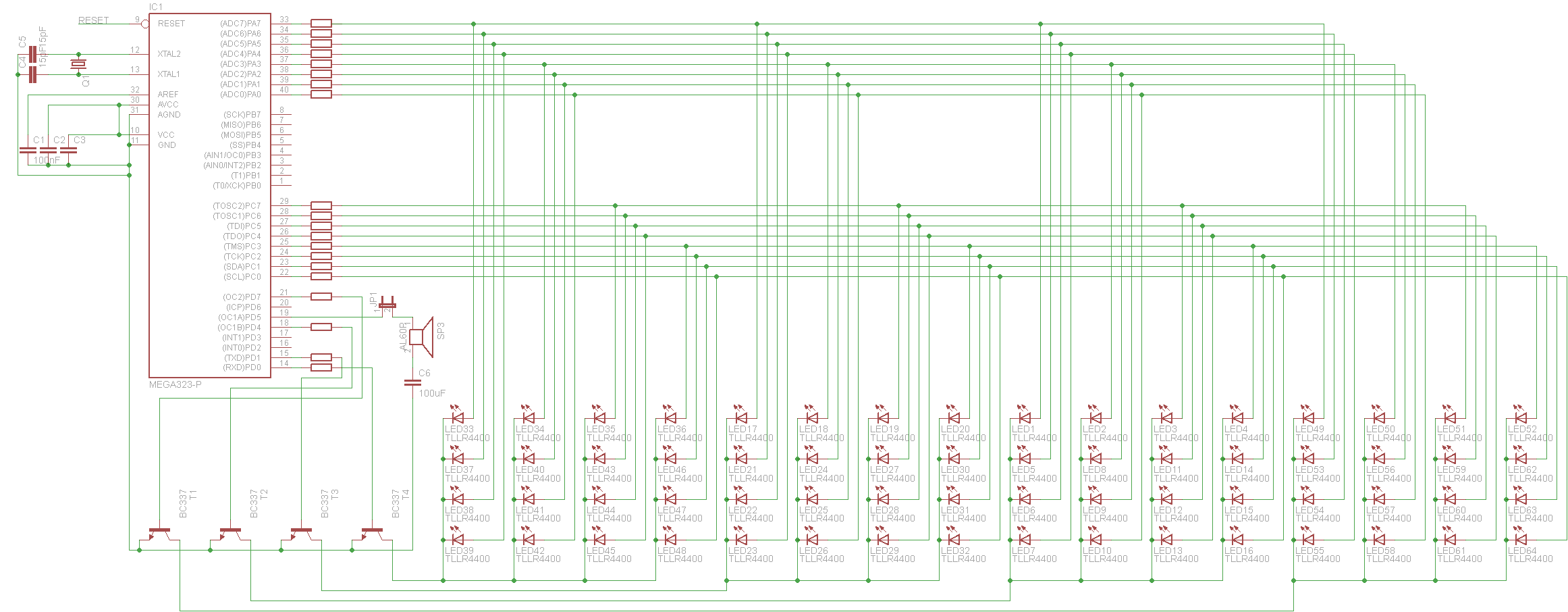

Schema electrică:

Listă de componente:

• 64 leduri
• difuzor
• 16 rezistențe de 100 ohmi
• 4 rezistențe de 2.2k ohmi
• 1 condensator 100uF
• 4 tranzistori BC337
• 16 pini + fire de legătură

Descrierea codului aplicaţiei:

• mediu de dezvoltare - Atmel Studio
• pentru codul sursă am pornit de la laboratorul 3 pentru redarea unei melodii, la care am adăugat funcții de lucru cu leduri precum init_negativ(), set_negativ(), set_positiv(), change_music() și alte 2 melodii.

Realizarea proiectului nu a fost complicată la partea de software, dar partea de hardware a necesitat mai multă atenție.

Proiectul a fost interesant și m-a ajutat să pun în practică noțiunile învățate la laborator. Mă bucur că mi-am ales acest proiect pentru că eu consider că este unul destul de practic și foarte atractiv din punct de vedere vizual.

Cod sursă:

334ca_ghitaalexandrastefania_cubdeleduri.zip

• 20 apr - 27 apr - cumpărarea componentelor
• 28 apr - 5 mai - realizarea plăcuței de bază
• 5 mai - 15 mai - lipirea componentelor hardware
• 15 mai - 17 mai - realizarea software-ului
• 17n mai - 23 mai - programarea plăcuței, finalizare proiect
