Andreea MEIROŞU - Led Cube

Autorul poate fi contactat la adresa: Login pentru adresa

Introducere

Proiectul consta intr-un cub de leduri format din 4 x 4 x 4 leduri de culoare rosu, galben si verde, care se vor aprinde in functie de unul din jocurile de lumini selectat prin intermediul unui buton. M-am hotarat sa implementez ledul in urma expozitiilor din rectorat, unde intotdeauna era un cub de leduri care se aprindea in diverse forme si culori si arata foarte dragut. :-) Ca utilitate, il voi aseza sub brad de Craciun. :-D

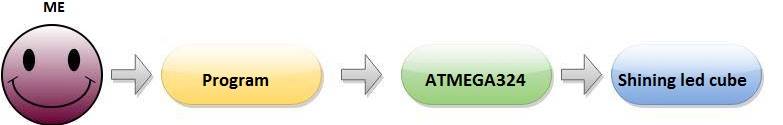

Descriere generală

Hardware Design

<WRAP center round box 90%> <fc #800080>Lista componente:</fc>

  1. LED-uri: 64 bucati
  2. tranzistoare: 4 bucati
  3. rezistoare 220 ohm: 16 bucati
  4. rezistoare 2k2 ohm: 4 bucati

</WRAP>

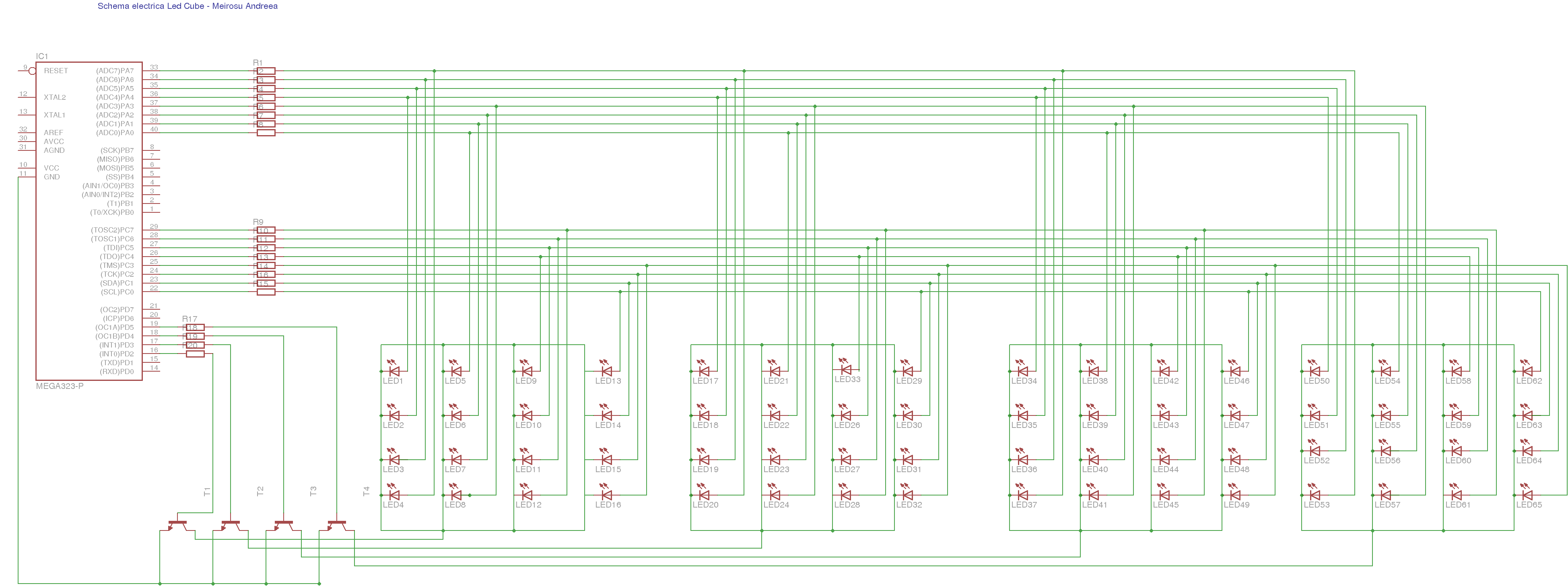

<fc #800080>Schema electrica:</fc>

Feedback

  • ar trebui sa ai si niste butoane pentru selectat animatiile
  • daca schimbi un pic conectarea tranzistoarelor si le pui pe niste pini de PWM ai putea regla si intensitatea luminii

Software Design

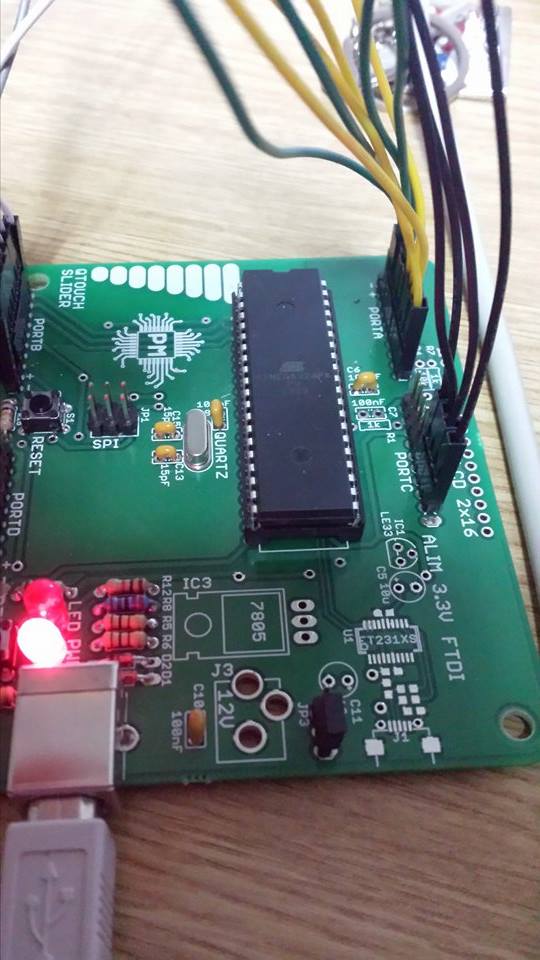

  • mediu de dezvoltare: toolchain-ul AVR de pe Linut elementary. Pentru asta am folosit instructiunile prezente in laborator. Ca editor am folosit vim.
  • functii implementate: am implementat 2 functii care au legatura cu initializarea si tratarea intreruperii provenita de la butonul legat la PD6, care permite selectarea animatiei care va rula pe cub si 5 functii de animatie :).

Rezultate Obţinute

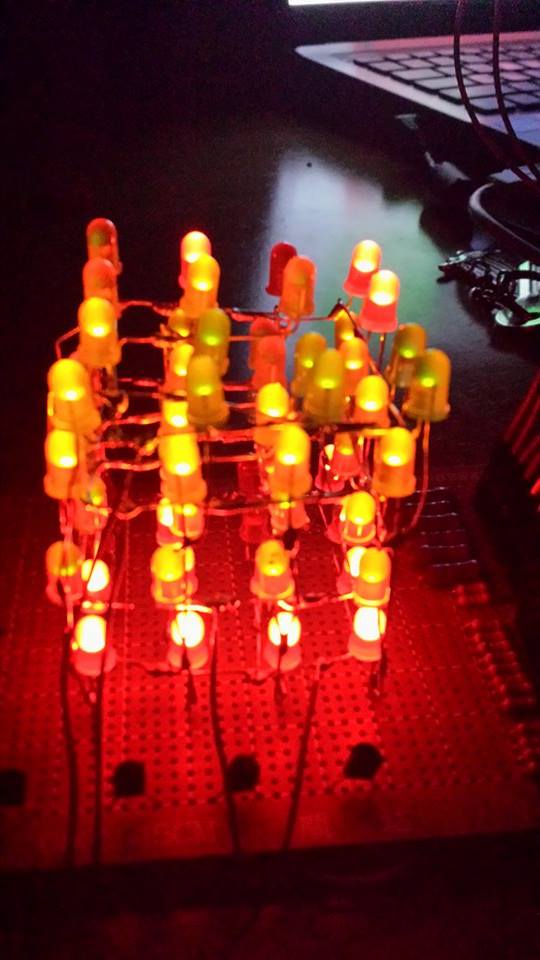

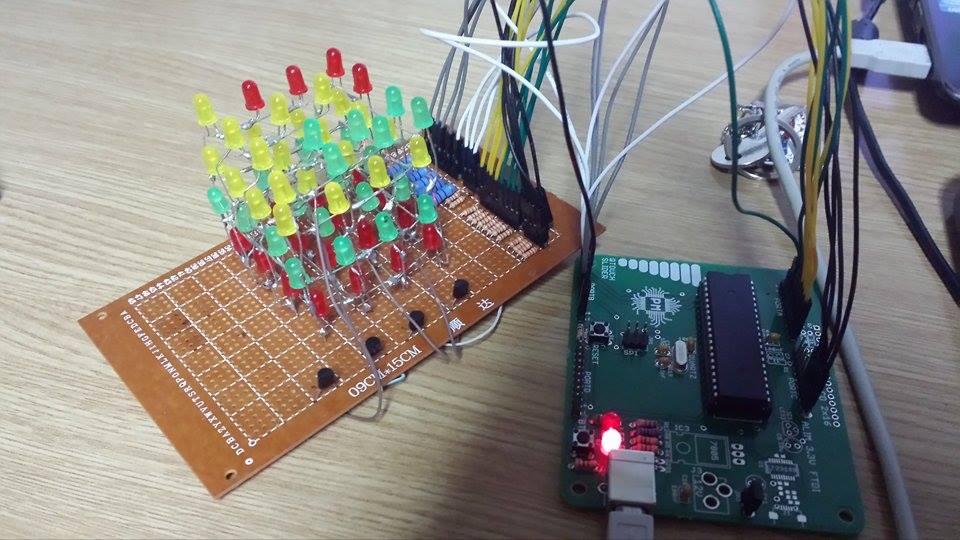

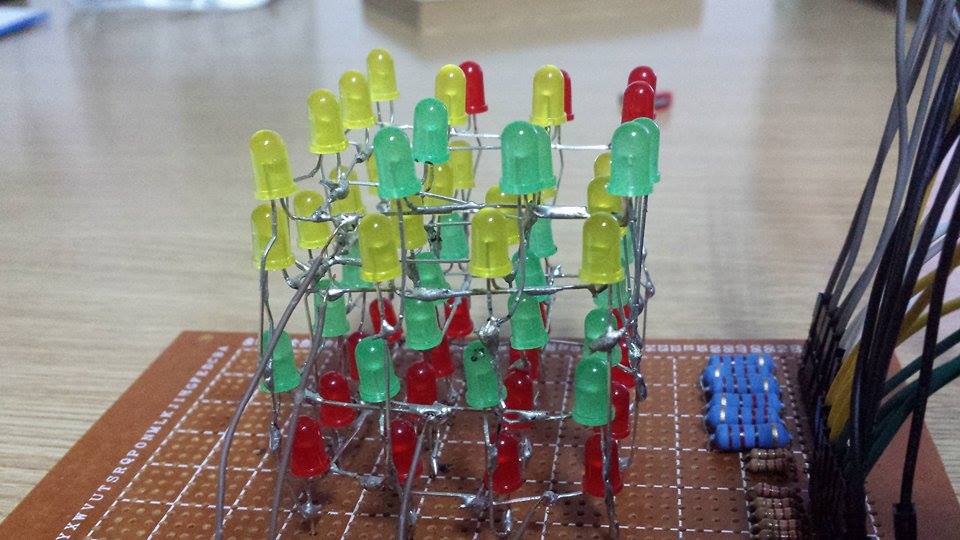

Intr-un final a iesit un cub, dupa multe ore de lipit si degete arse :D. Si chiar functioneaza 8-).

Concluzii

A fost mai dificil decat ma asteptam. Mi s-a parut foarte greu sa lipsesc ledurile intre ele, mai ales cele din interiorul cubului. Dar satisfactia e pe masura. Mi-ar placea ca la vara sa imi fac un cub de cel putin 8x8x8. Am avut mari emotii la lipituri, mai ales ca unele fire s-au mai dezlipit.

Download

Jurnal

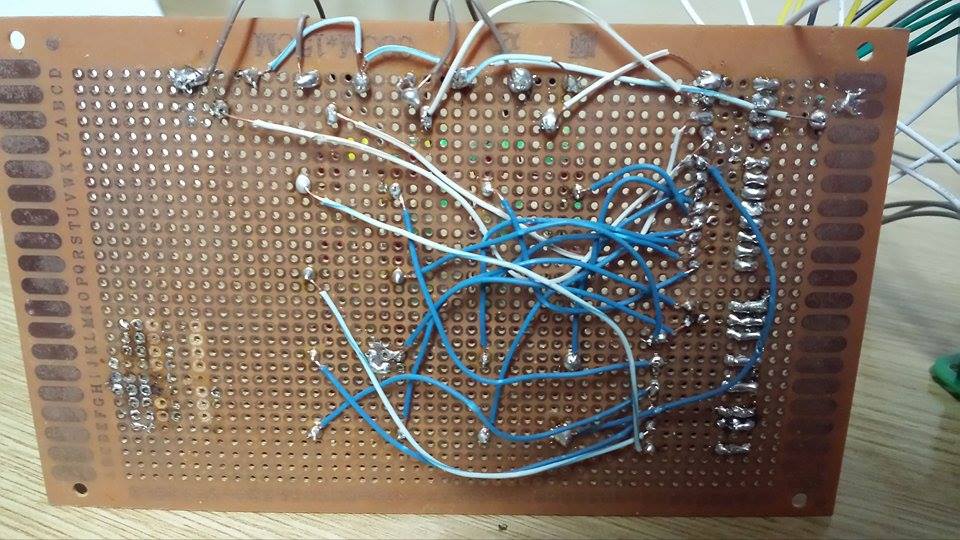

10-15 mai: am lipit la placuta si la cub; pentru ca nu aveam experienta lucrurile au mers mai greu si sa lipesc rezistentele una langa alta fara sa fac vreun scurt a fost un chin. (bine ca a iesit ok :-D)
27 - 29 mai: am scris codul (mi-a luat putin mai mult sa controlez animatiile prin intermediul butonului)

Bibliografie/Resurse

Listă cu documente, datasheet-uri, resurse Internet folosite, eventual grupate pe Resurse Software şi Resurse Hardware.
