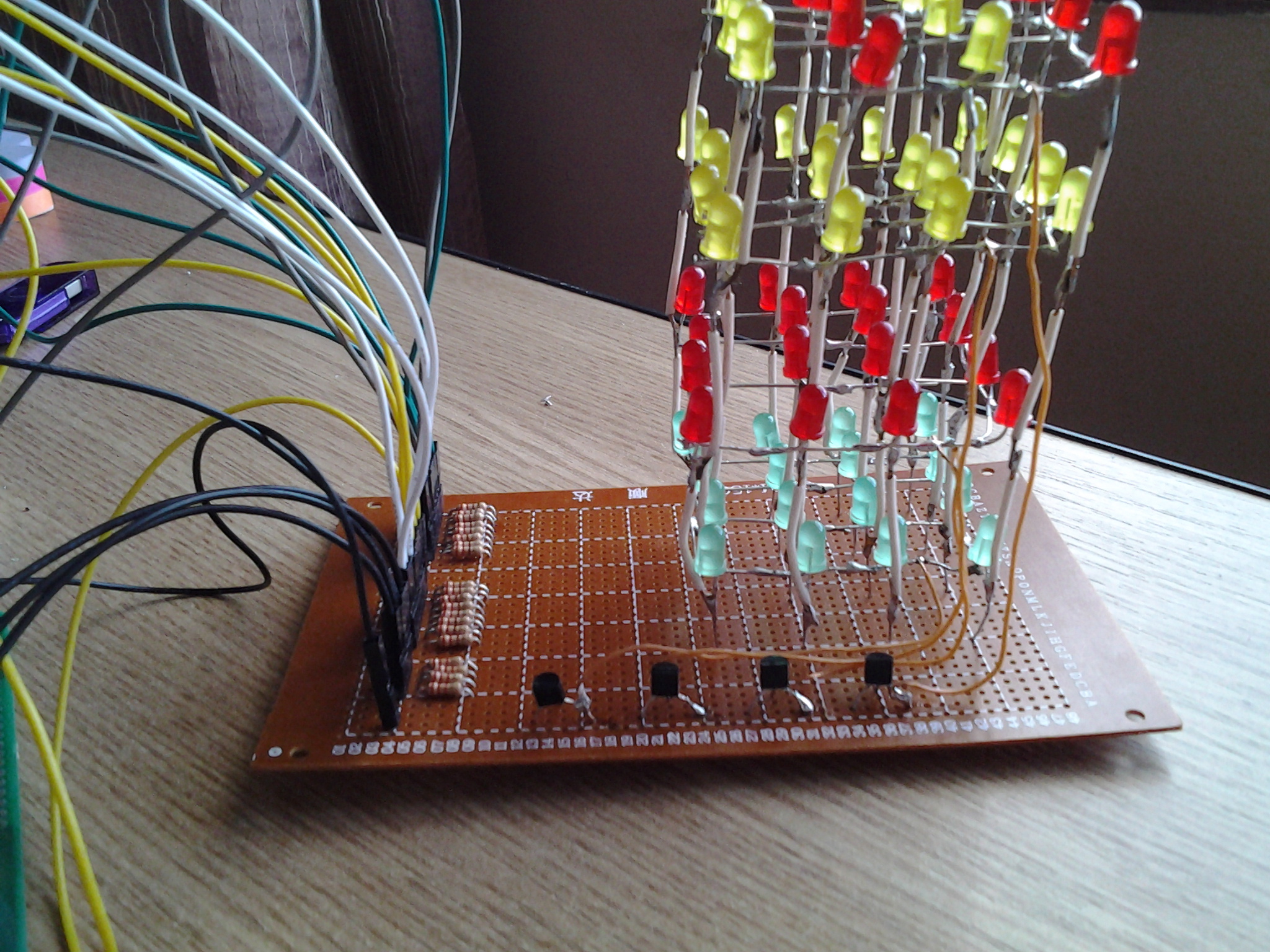

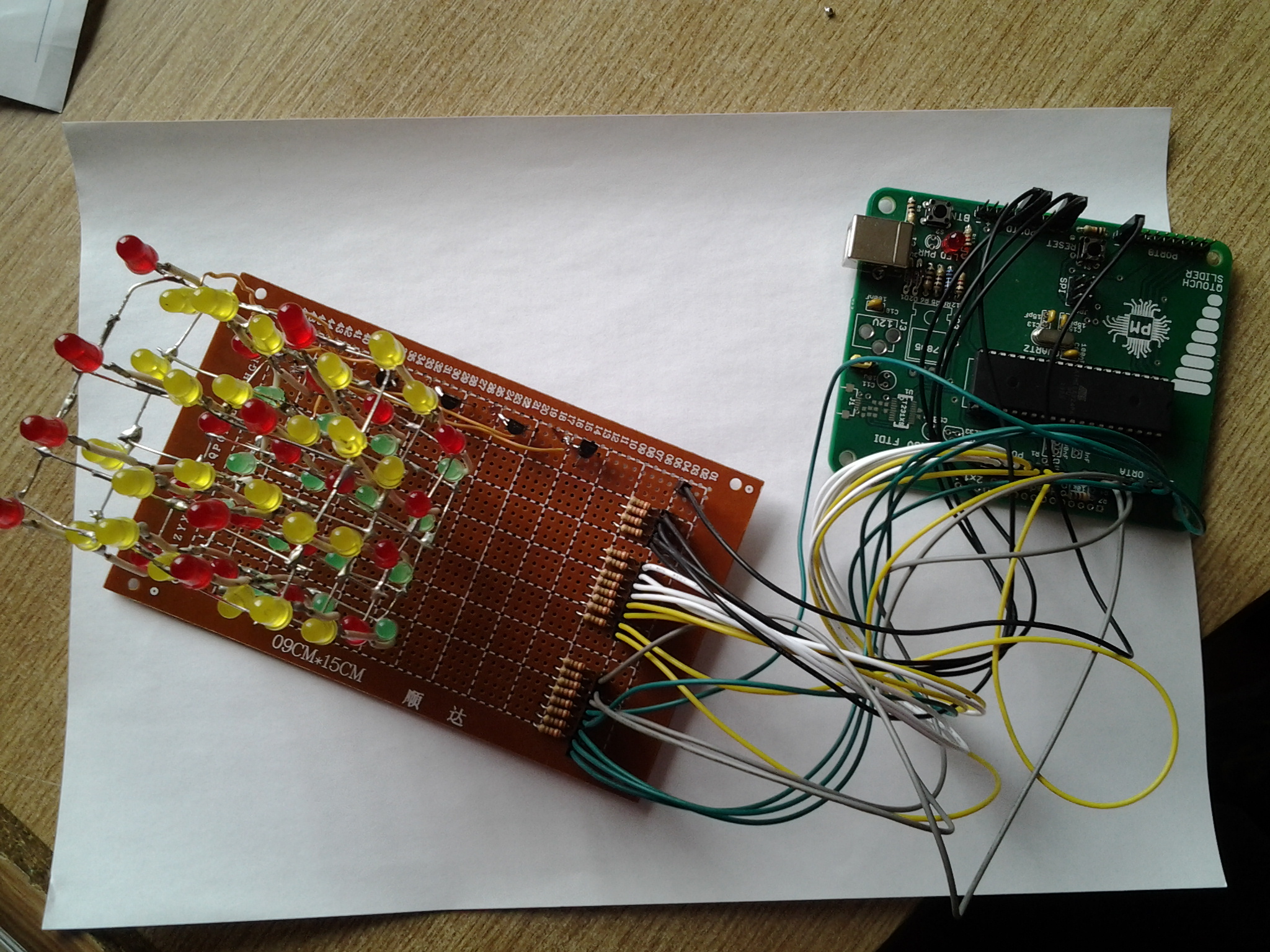

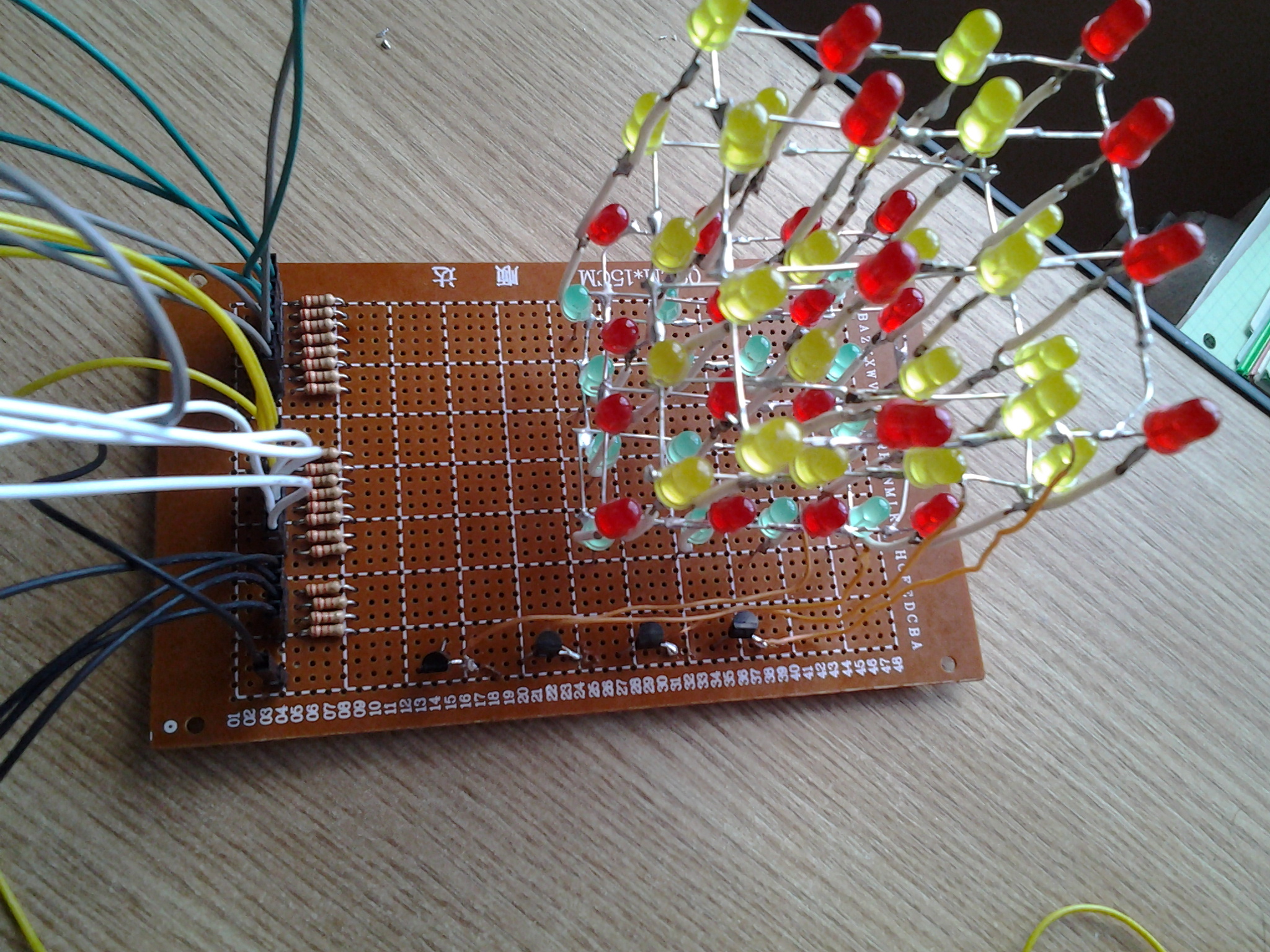

Proiectul consta in implementarea unor animatii proiectate pe 64 de led-uri, aranjate sub forma de cub. Scopul final al proiectului este realizarea unor animatii 3D diverse. Consider ca este un proiect interesant prin care pot pune in practica cunostintele acumulate.

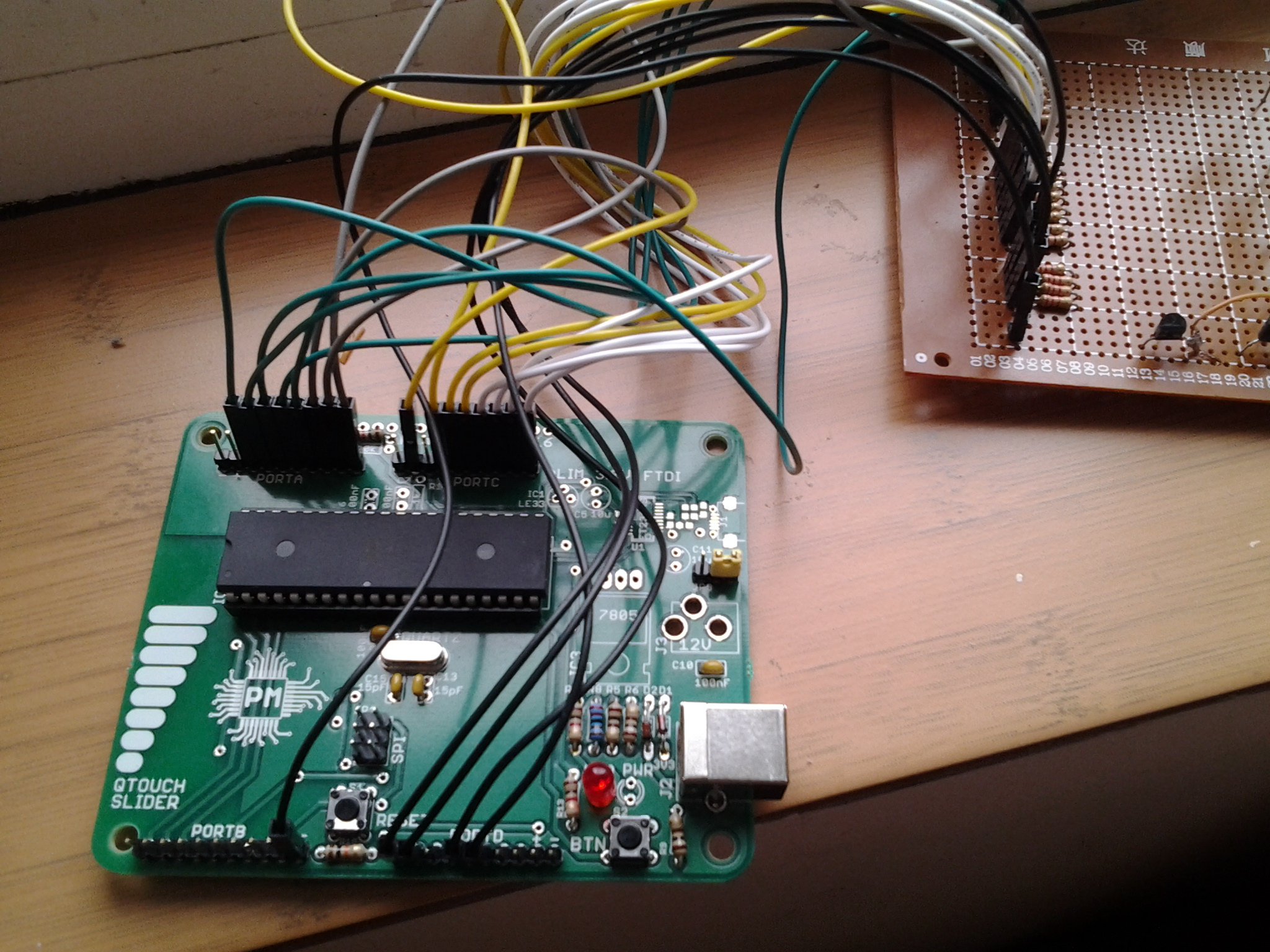

Componentele hardware sunt controlate cu ajutorul microntroller-ului prin intermediul interfetei programabile.

Lista piese:

- LED-uri 64 de bucati
- tranzistoare 4 bucati
- rezistente 220 ohmi 16 bucati
- rezitente 2k2 ohmi 4 bucati

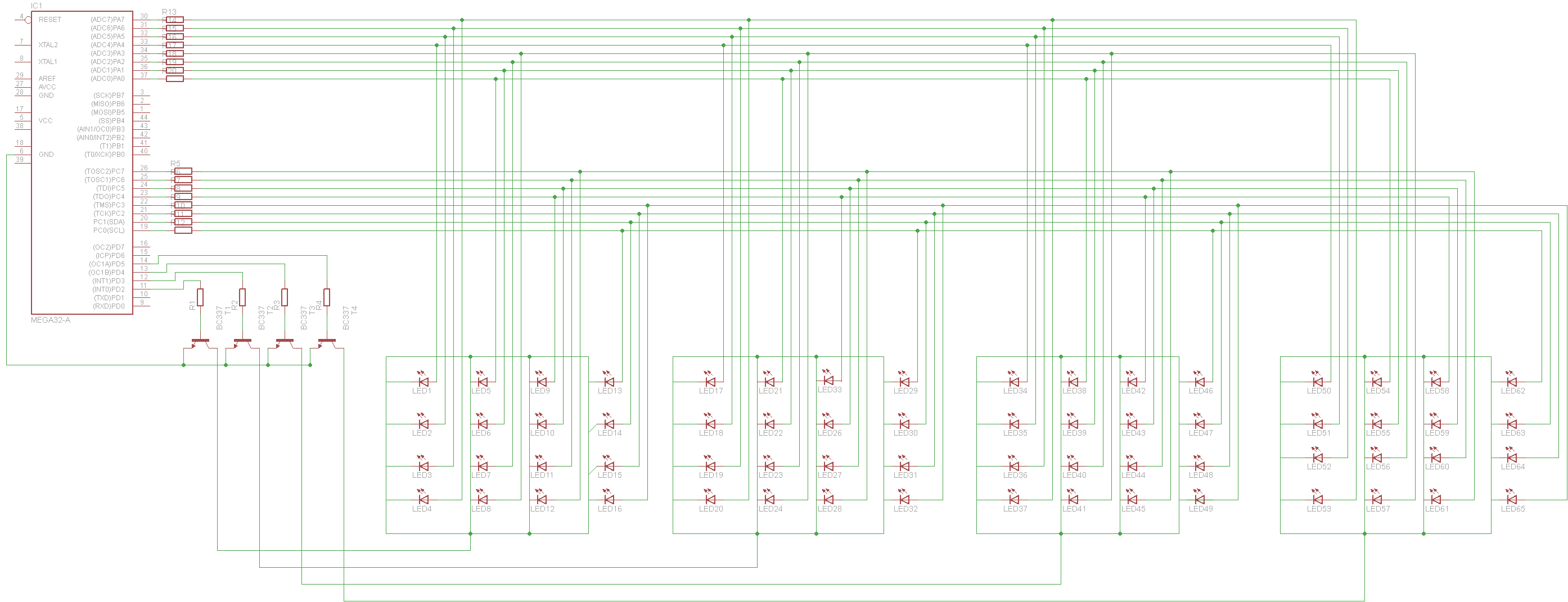

Schema electrica:

Descrierea codului aplicaţiei (firmware):

* mediu de dezvoltare folosit: WinAvr

* funcţii implementate:
   -> fiecare tip de animatie este implementat printr-o functie:
      -> levels(): aprinderea si stingerea led-urilor pe nivele
      -> snake (): aprinderea si stingerea consecutiva a led-urilor, pe nivele
      -> columns_levels(): aprinderea consecutiva a coloanelor pe nivele
      -> crescendo(): aprinderea treptata de cuburi din ce in ce mai mari
      -> spiral(): aprinderea led-urilor sub forma de spirala, pe nivele
      -> tower_up_and_down(): aprindere cerc interior(down)/ cerc exterior(up) pe nivele
      -> little_cubes(): aprinderea consecutiva a mini-cuburilor (2X2)
